Descripción
En una válvula solenoide normalmente cerrada, esta posición se mantiene si no se aplica tensión de control a la bobina. Al aplicar tensión a la bobina, la válvula normalmente cerrada se abre y permite el paso del fluido. Al desconectarse la tensión de control, la válvula se cierra automáticamente e interrumpe el flujo del fluido en la tubería. Las válvulas solenoides se utilizan en automóviles, equipos especiales, sistemas de suministro de agua y sistemas de riego y calefacción. También se utilizan ampliamente en la industria para regular y controlar el transporte de diversos líquidos y gases.
B
B
Principales datos técnicos y característicasВ
| Parámetro | Valor |
|---|---|
| Diámetro nominal, DN | 6–50 |
| Presión nominal, bar | 10 |
| Presión de funcionamiento, bar | 0–7 |
| Medio de trabajo | Aire, aceite ligero, agua |
| Temperatura media, В°C |
NBR: de -5 a +80;В |
| Temperatura ambiente, В°C | de -5 a +80 |
| Material del sello | NBR, VITON, EPDM |
| Conexión | Enhebrado |
| Material del cuerpo | Latón o acero inoxidable AISI 304 |
| Tipo de válvula | De acción directa |
| Forma de bobina | Cilíndrico |
| Tensión de alimentación de la bobina, V |
220 V CA – 220 V CA; |
| Configuración de válvulas | Normalmente cerrado |
| Viscosidad cinemática del medio | <20 CST |
| Vida útil media (ciclos) | 600.000 (con presión/temperatura media y moderada no agresiva) |
B
B

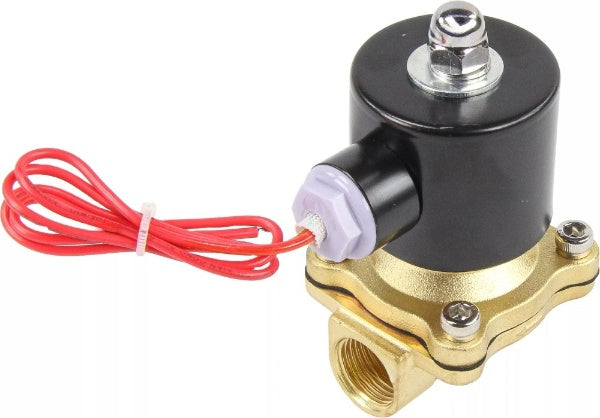

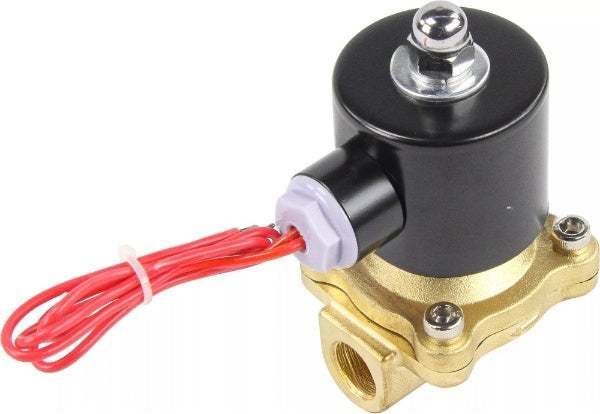

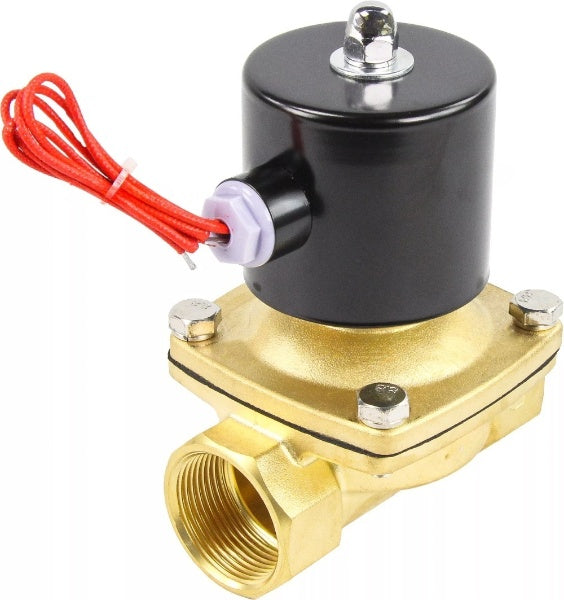

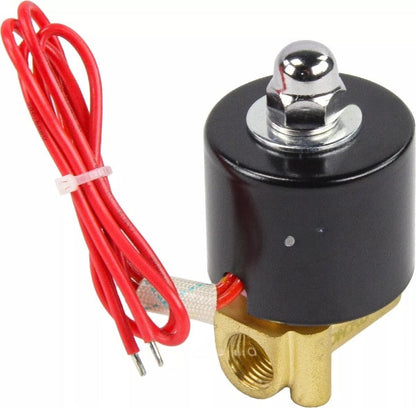

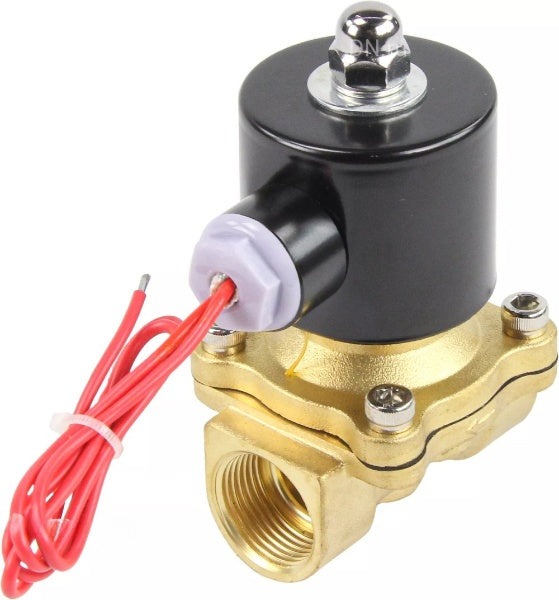

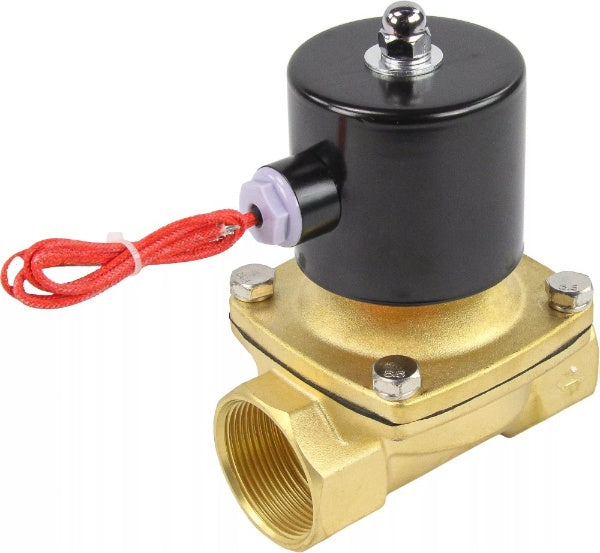

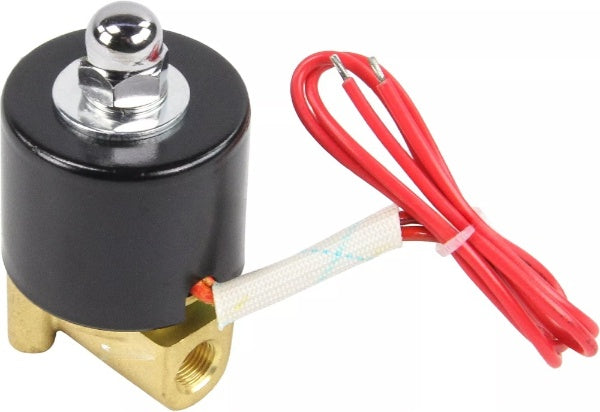

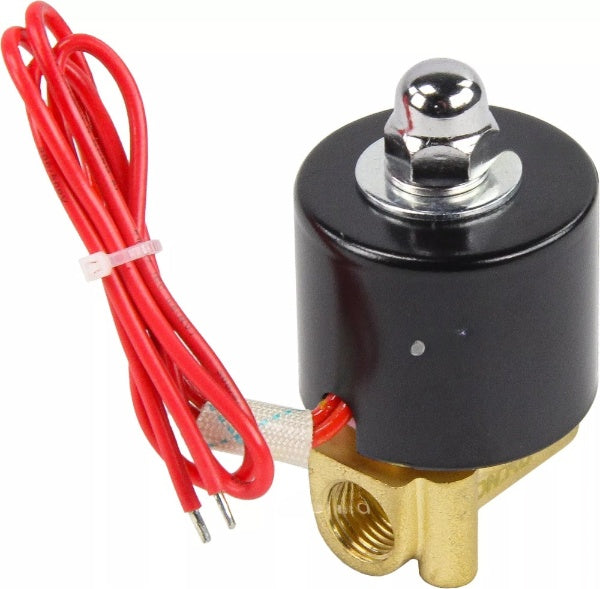

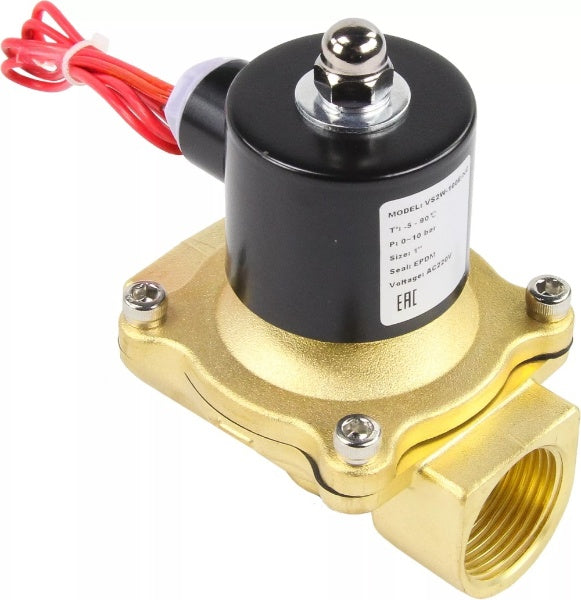

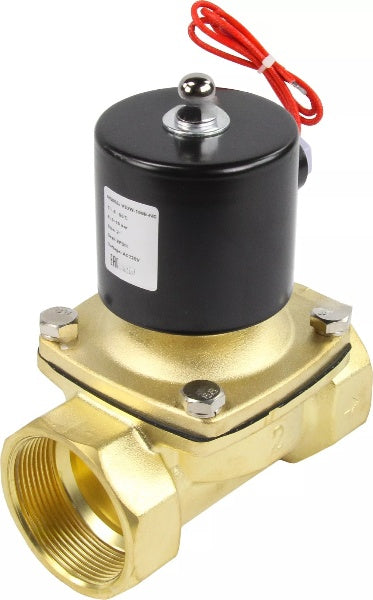

Especificaciones técnicas generales de las electroválvulas DNOVA VS100-VT-NC-24VAC, material del cuerpo: latón, junta: Viton, normalmente cerrada, bobina: 24 VCA:
| - | Nombre | Valor |
| 1 | Temperatura del medio de trabajo, °C | de -10 a +150 |
| 2 | Medio de trabajo | agua, aire, aceite |
| 3 | Principio de funcionamiento | de acción directa |
| 4 | Tipo de dispositivo | normalmente cerrado |
| 5 | Conexión a tubería | roscado |
| 7 | Fuente de alimentación de la bobina, V | 24 AC |
| 8 | Material de la carcasa | latón |
| 9 | Sello | Vitón |
| 10 | Grado de protección | IP65 |
| 11 | Viscosidad del medio de trabajo | <20CST |
B
Dimensiones y dimensiones de la electroválvula DNOVA VS100-VT-NC-24VAC, material del cuerpo - latón, junta - Viton, normalmente cerrada, bobina - 24 VAC:
| DN | B, mm | C, mm | Re, mm | Peso, kg |
| 6 | 30 | 75 | 40.5 | 0,33 |
| 8 | 30 | 75 | 40.5 | 0,32 |
| 10 | 57 | 110 | 66 | 0,7 |
| 15 | 57 | 110 | 66 | 0,7 |
| 20 | 57 | 115 | 70 | 0,74 |
| 25 | 73 | 122 | 99 | 1,1 |
| 32 | 90.5 | 167 | 124 | 2 |
| 40 | 90.5 | 167 | 124 | 2,2 |
| 50 | 124 | 186 | 164 | 3,1 |
Esquema de dimensiones de las electroválvulas VS100-VT-NC-24VAC, material del cuerpo: latón, sello: Viton, normalmente cerrada, bobina: 24 VCA
