Descripción

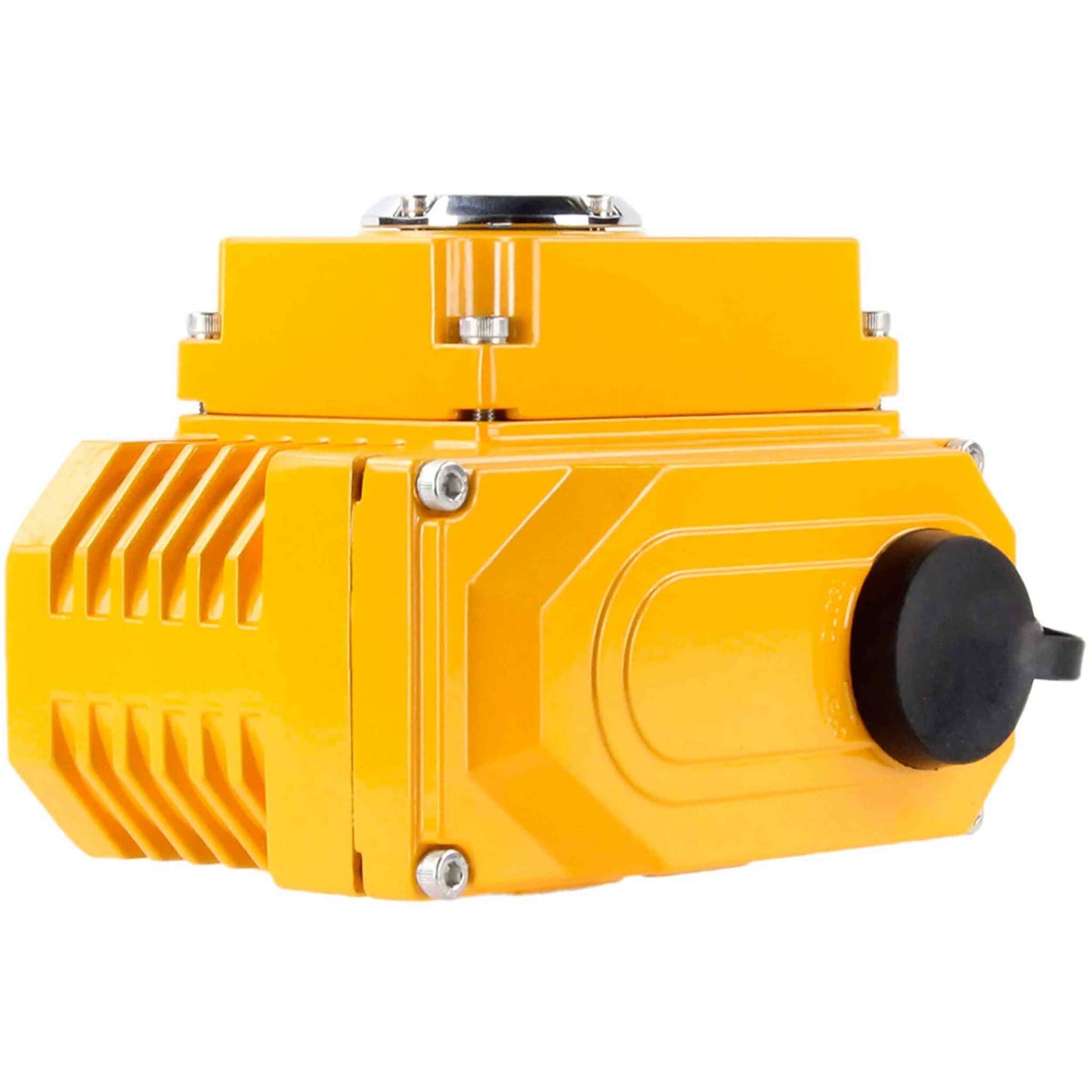

El actuador eléctrico de una vuelta DNOVA ST 003-060 220V está diseñado para el control remoto y local de válvulas de cierre. Se utiliza ampliamente en las industrias del gas, petróleo, metalurgia y alimentación, así como en viviendas y servicios comunales, entre otros, con temperaturas ambiente de -20 °C a +70 °C. La carcasa está equipada con un calentador (7-10 W, 220 V) y cuenta con los siguientes grados de protección: IP67, NEME 4 y 6, y revestimiento anticorrosivo. Las dimensiones de instalación cumplen con la norma internacional ISO 05211 / DIN 3337. El accionamiento eléctrico está equipado con un motor asíncrono con rotor de jaula de ardilla, bloqueo automático de la posición del accionamiento eléctrico, maneta mecánica, protección térmica, protección contra vibraciones XYZ 10 g (0,2-34 Hz, 30 minutos) y está diseñado para funcionar en modo intermitente S2. La carrera del accionamiento eléctrico es de 270° con un rango de ajuste de ±10°. El recorrido del accionamiento eléctrico se limita mediante interruptores de fin de carrera. Conexión de cable: 2 x M18. La alimentación es de 220 V CA con una frecuencia de 50 Hz.
B
B
Dimensiones generales y de instalación del actuador DNOVA ST 003-060 220V
| ST-003 | ST-005 | ST-008 | ST-010 | ST-015 | ST-020 | ST-030 | ST-040 | ST-060 | ST-080 | ST-100 | |
| incógnita | 123 | 160 | 160 | 189 | 189 | 268 | 268 | 268 | 268 | 268 | 268 |
| Y | 123 | 146 | 146 | 163 | 163 | 212 | 212 | 212 | 212 | 212 | 212 |
| Z | 113 | 121 | 121 | 129 | 129 | 164 | 164 | 164 | 164 | 164 | 164 |
| FA | F50 | F70 | F70 | F70 | F70 | F125 | F125 | F125 | F125 | F125 | F125 |
| NÓTESE BIEN | 4-M6 | 4-M8 | 4-M8 | 4-M8 | 4-M8 | 4-M12 | 4-M12 | 4-M12 | 4-M12 | 4-M12 | 4-M12 |
| DAKOTA DEL NORTE | 8-M5 | 4-M6 | 4-M6 | 4-M6 | 4-M6 | 8-M10 | 8-M10 | 8-M10 | 8-M10 | 8-M10 | 8-M10 |
| mi | 50 | 66 | 66 | 100 | 100 | 140 | 140 | 140 | 140 | 140 | 140 |
| F | 50 | 66 | 66 | 90 | 90 | 130 | 130 | 130 | 130 | 130 | 130 |
| GRAMO | - | 114 | 114 | 114 | 114 | 114 | 114 | 114 | 114 | 114 | 114 |
| H | - | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| I | - | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| M x M | 11 x 11 | 14 x 14 | 14 x 14 | 17 x 17 |
17 x 17 |
22 x 22 | 22 x 22 | 22 x 22 | 27 x 27 | 27 x 27 | 27 x 27 |
Esquema dimensional del actuador DNOVA ST 003-060 220V
B
B
Diseño de variador DNOVA ST 003-060 220V
| - | Nombre de la pieza |
| 1 | eje de salida |
| 2 | cerradura de cable |
| 3 | tope mecánico |
| 4 | llave de mano |
| 5 | cuerpo |
| 6 | caja modular |
| 7 | cubrir |
| 8 | ventana de visualización |
| 9 | protección contra el polvo |
Boceto de detalle del variador DNOVA ST 003-060 220V
