Descripción

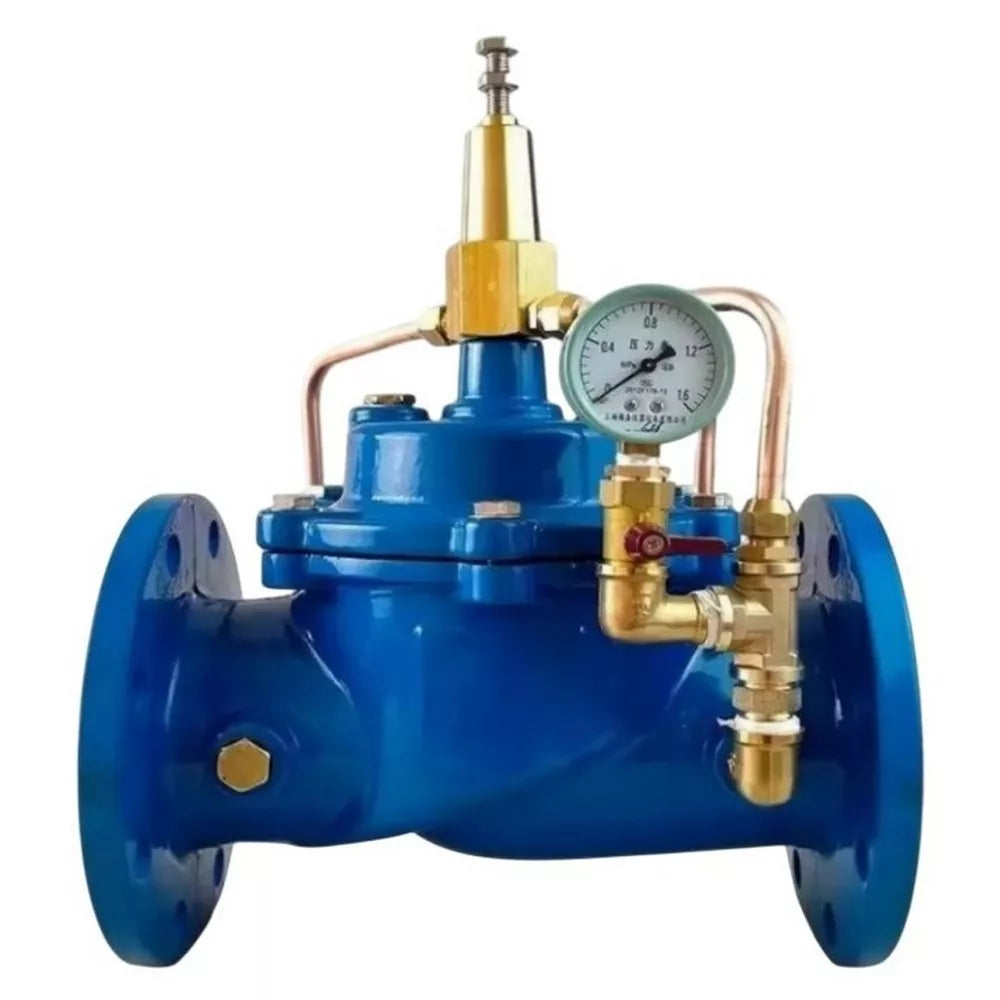

El regulador de presión de diafragma “hasta sí mismo” con control piloto está diseñado para mantener la presión del medio de trabajo en la entrada de la válvula cambiando su caudal, así como para crear un respaldo del líquido en áreas con una diferencia de altitud.
B
B
Principales datos técnicos y características
| Parámetro | Valor |
|---|---|
| Diámetro nominal DN, mm | 50 Г·200 |
| Presión nominal PN, bar | 16 |
| Rango de presión de ajuste, bar | 0,5 g·10 |
| Temperatura del medio de funcionamiento, В°C | -10 a +80 |
| Medio de trabajo | Agua fría y caliente, vapor, aire. |
| Dirección del flujo | Indicado por la flecha en el cuerpo de la válvula. |
| Clase de fuga | A |
| Conexión de tubería | Con bridas |
| Posición de instalación | Horizontal / vertical |
| Material del cuerpo | Hierro fundido GGG40 |
| Material del disco | Hierro fundido GGG40 |
| Áreas de aplicación | Sistemas de calefacción, suministro de agua y calor, ventilación y aire acondicionado. |
| Vida útil promedio, años | 10 |
| El paquete de entrega incluye | - Válvula principal- Válvula piloto- Tubos de impulso- Manómetro (no calibrado) |
B
Dimensiones y dimensiones de los reguladores "hasta sí mismo" con control piloto DNOVA PVB3-1313N-F, reguladores de diafragma, cuerpo - hierro fundido GGG40, disco - hierro fundido GGG40, junta - NBR, conexión de brida
| Modelo | DN | Yo | H | H1 | D | D1 | nвЂ“Г˜d |
| DN50 | 50 | 250 | 505 | 90 | 165 | 125 | 4-18 |
| DN65 | 65 | 280 | 520 | 98 | 185 | 145 | 4-18 |
| DN80 | 80 | 310 | 535 | 110 | 200 | 165 | 8-18 |
| DN100 | 100 | 350 | 555 | 120 | 220 | 180 | 8-18 |
| DN150 | 150 | 450 | 645 | 155 | 285 | 240 | 8В22 |
| DN200 | 200 | 550 | 715 | 190 | 340 | 295 | 12-22 |
B
Esquema de dimensiones y dimensiones de reguladores “hasta sí mismos” con control piloto DNOVA PVB3-1313N-F, reguladores de diafragma, cuerpo - hierro fundido GGG40, disco - hierro fundido GGG40, sello - NBR, conexión de brida
B
Tabla de piezas y materiales de reguladores “hasta sí mismos” con control piloto DNOVA PVB3-1313N-F, reguladores de diafragma, cuerpo - hierro fundido GGG40, disco - hierro fundido GGG40, sello - NBR, conexión de brida
| - | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | Hierro fundido GGG40 |
| 2 | Asiento | Hierro fundido GGG40 |
| 3 | Sello | NBR |
| 4 | Provenir | Acero inoxidable 304 |
| 5 | Desct | Hierro fundido GGG40 |
| 6 | Diafragma | NBR |
| 7 | Desct | Hierro fundido GGG40В |
| 8 | Cubrir | Hierro fundido GGG40В |
| 9 | Válvula | - |
| 10 | Primavera | Acero para resortes |
| 11 | Provenir | Acero inoxidable AISI 304 |
| 12 | válvula piloto | Bronce |
| 13 | Manómetro | - |
Esquema de piezas y materiales de reguladores “hasta sí mismos” con control piloto DNOVA PVB3-1313N-F, reguladores de diafragma, cuerpo - hierro fundido GGG40, disco - hierro fundido GGG40, sello - NBR, conexión de brida
B
