How it works

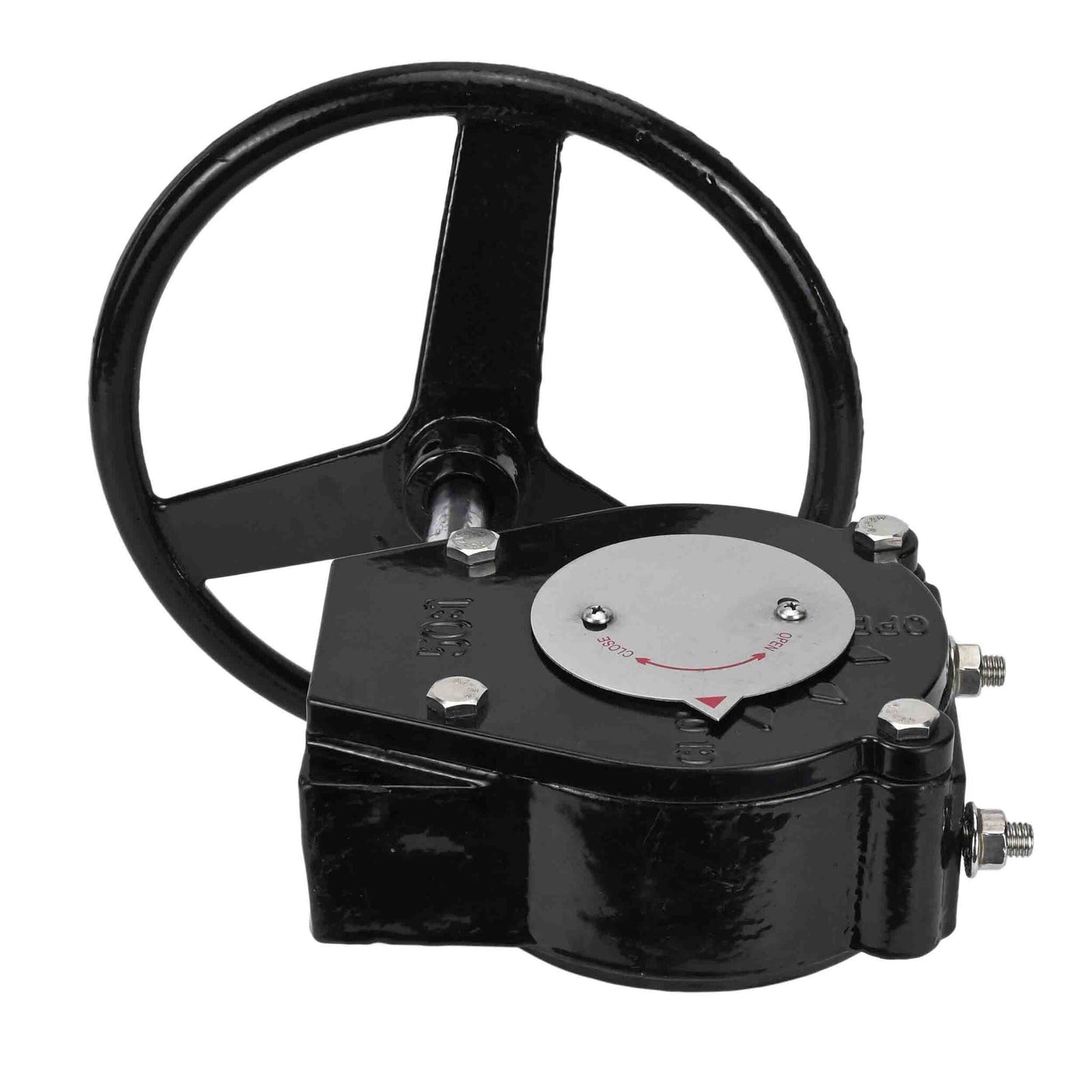

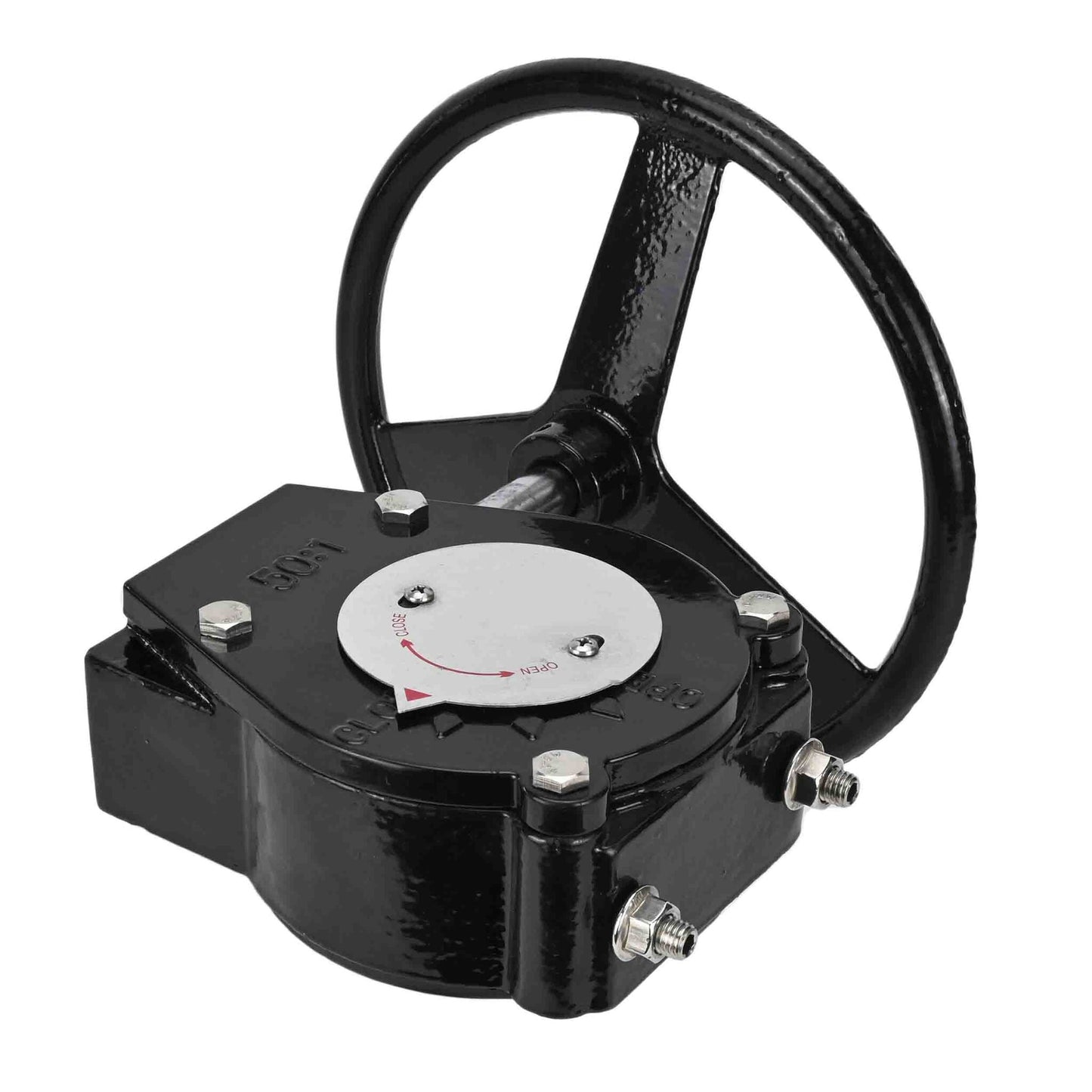

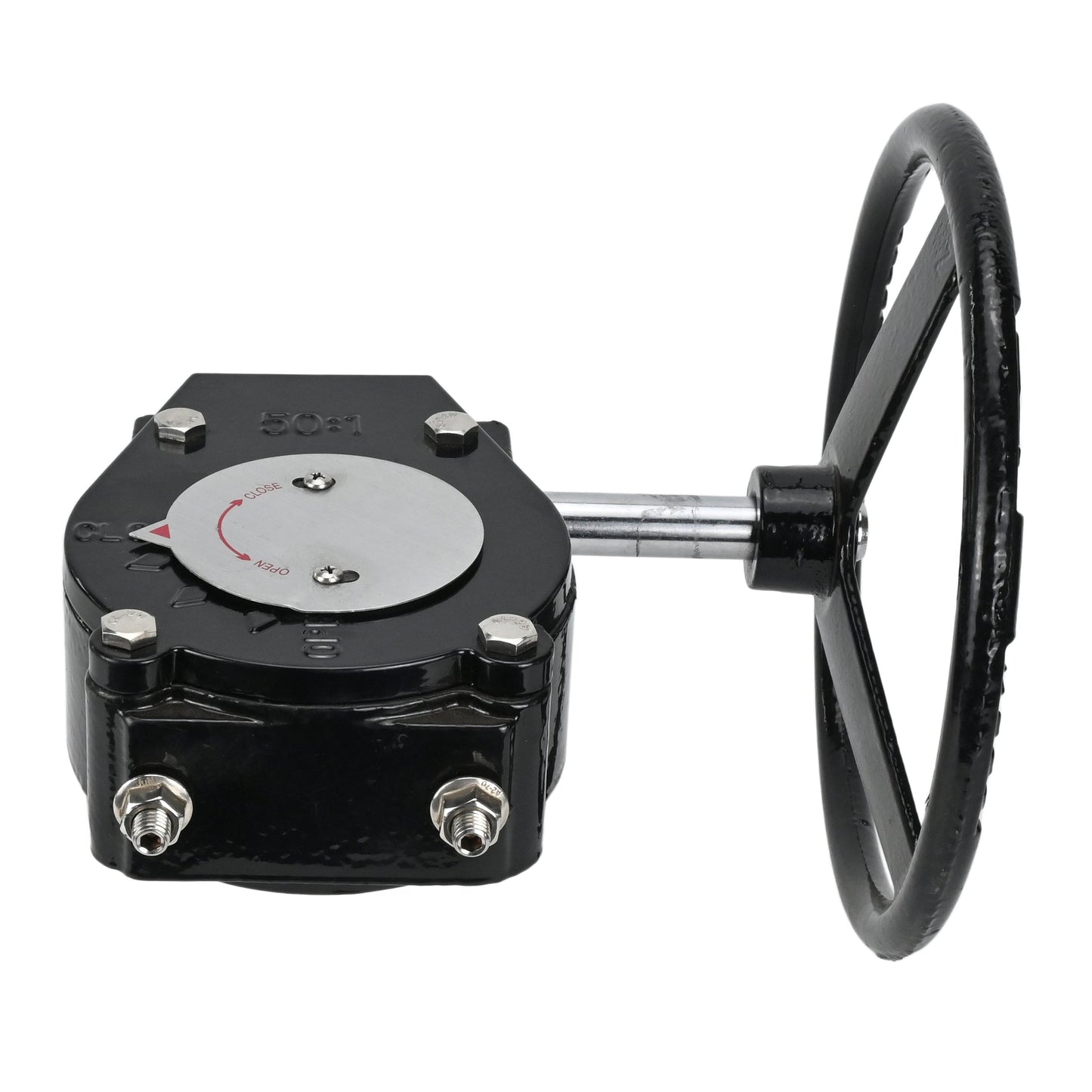

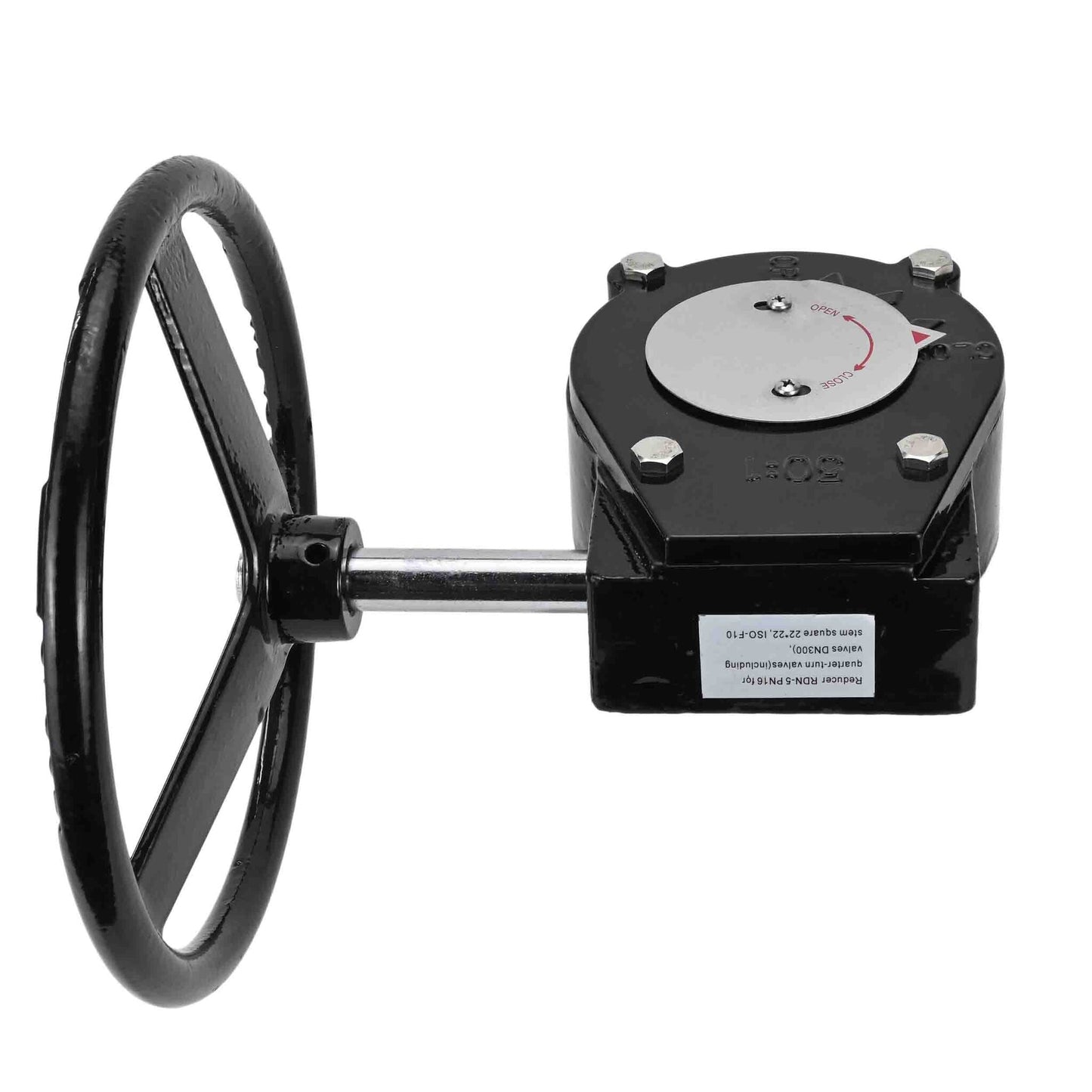

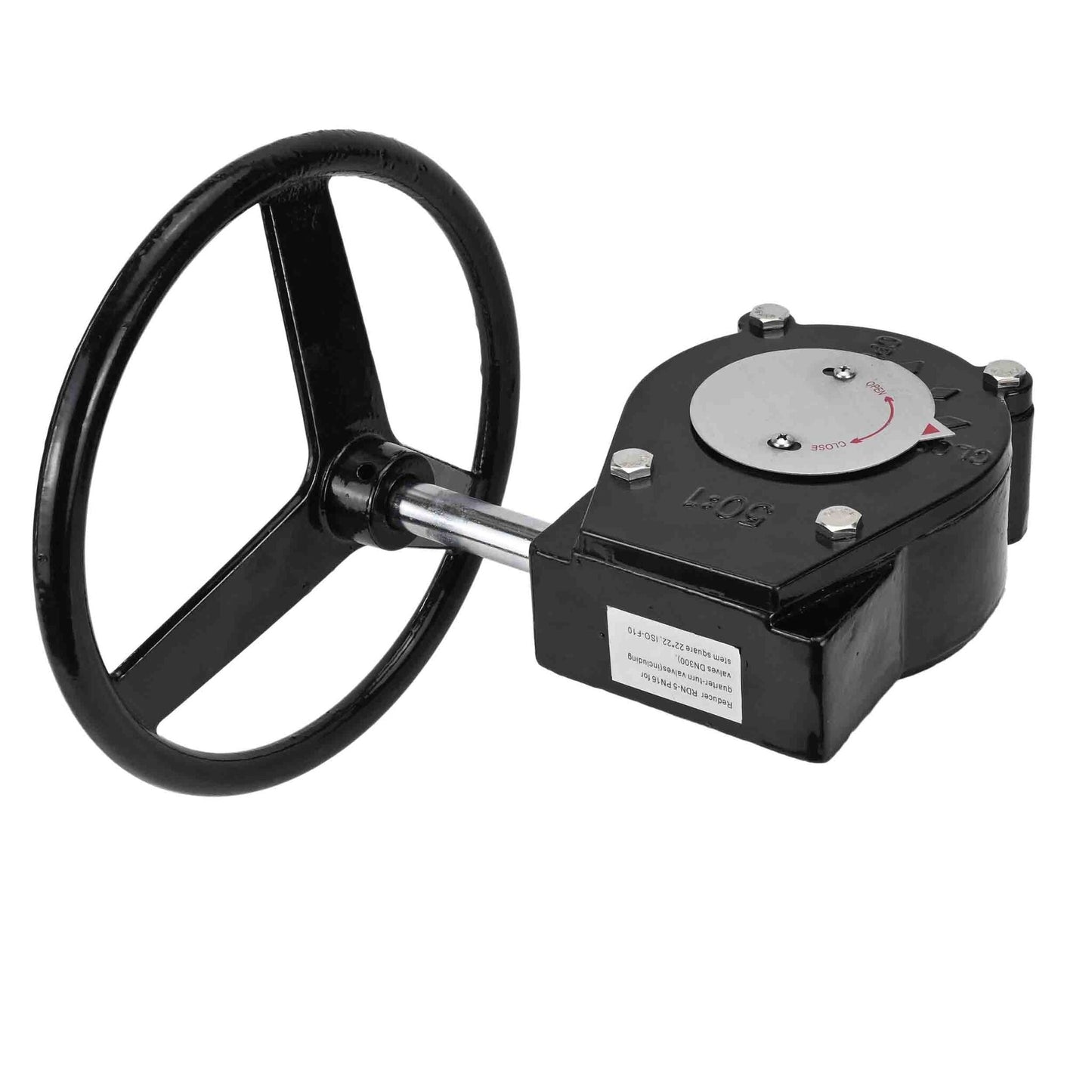

Manual quarter-turn gearbox
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Una caja de engranajes de cuarto de vuelta es un dispositivo mecánico diseñado para proporcionar una rotación de 90 grados (o un cuarto de vuelta) a un eje de entrada, convirtiendo el movimiento rotatorio en una dirección angular diferente. Estas cajas de engranajes se utilizan comúnmente en diversas aplicaciones industriales, como la automatización de válvulas, donde se requiere un movimiento de cuarto de vuelta para controlar el flujo de fluidos o gases. Son componentes esenciales en sistemas que requieren un movimiento rotatorio preciso y controlado. Las cajas de engranajes de cuarto de vuelta vienen en diferentes configuraciones, como engranajes sinfín, engranajes cónicos o engranajes rectos, cada una adecuada para aplicaciones específicas según su diseño y requisitos de eficiencia.
Dimensiones generales y de montaje del reductor DNOVA RDN
Boceto de la caja de cambios DNOVA RDN, material del cuerpo: aleación de aluminio
| Modelo | RDN-1 | RDN-2 | RDN-3 | RDN-4 | RDN-5 |
| A | 170 | 170 | 170 | 240 | 240 |
| B | 130 | 130 | 130 | 160 | 160 |
| G˜C | 160 | 160 | 160 | 260 | 260 |
| D | 100 | 100 | 100 | 130 | 130 |
| Yo | 45 | 45 | 45 | 55 | 55 |
| GRAMO | 120 | 120 | 120 | 150 | 150 |
| T | 50 | 50 | 50 | 70 | 70 |
| G˜F | 50 | 50 | 70 | 100 | 100 |
| 4 millones | 4-M8 | 4-M8 | 4-M8 | 4-M10 | 4-M12 |
| Alto x Alto | 9x9 | 11x11 | 14x14 | 17x17 | 22x22 |
| Peso | 2.2 | 2.18 | 2.2 | 5 355 | 6 |
Cajas de engranajes de materiales DNOVA RDN
| Título | Material | Cantidad |
| Timón | aleación de aluminio | 1 pieza |
| Eje | Acero inoxidable | 1 pieza |
| Caso | aleación de aluminio | 1 pieza |
- Body material
- aleación de aluminio
- Maximum allowable temperature
- 120 °C
- Connection type
- Con bridas
- Nominal pressure
- 16 barras
- Type of seal
- PTFE
- Torque
- 680 Nm
- Shaft shape square
- 22x22 mm
- ISO - flange type
- F10
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
