Manual quarter-turn gearbox
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Una caja de engranajes de cuarto de vuelta es un dispositivo mecánico diseñado para proporcionar una rotación de 90 grados (o un cuarto de vuelta) a un eje de entrada, convirtiendo el movimiento rotatorio en una dirección angular diferente. Estas cajas de engranajes se utilizan comúnmente en diversas aplicaciones industriales, como la automatización de válvulas, donde se requiere un movimiento de cuarto de vuelta para controlar el flujo de fluidos o gases. Son componentes esenciales en sistemas que requieren un movimiento rotatorio preciso y controlado. Las cajas de engranajes de cuarto de vuelta vienen en diferentes configuraciones, como engranajes sinfín, engranajes cónicos o engranajes rectos, cada una adecuada para aplicaciones específicas según su diseño y requisitos de eficiencia.
B
B

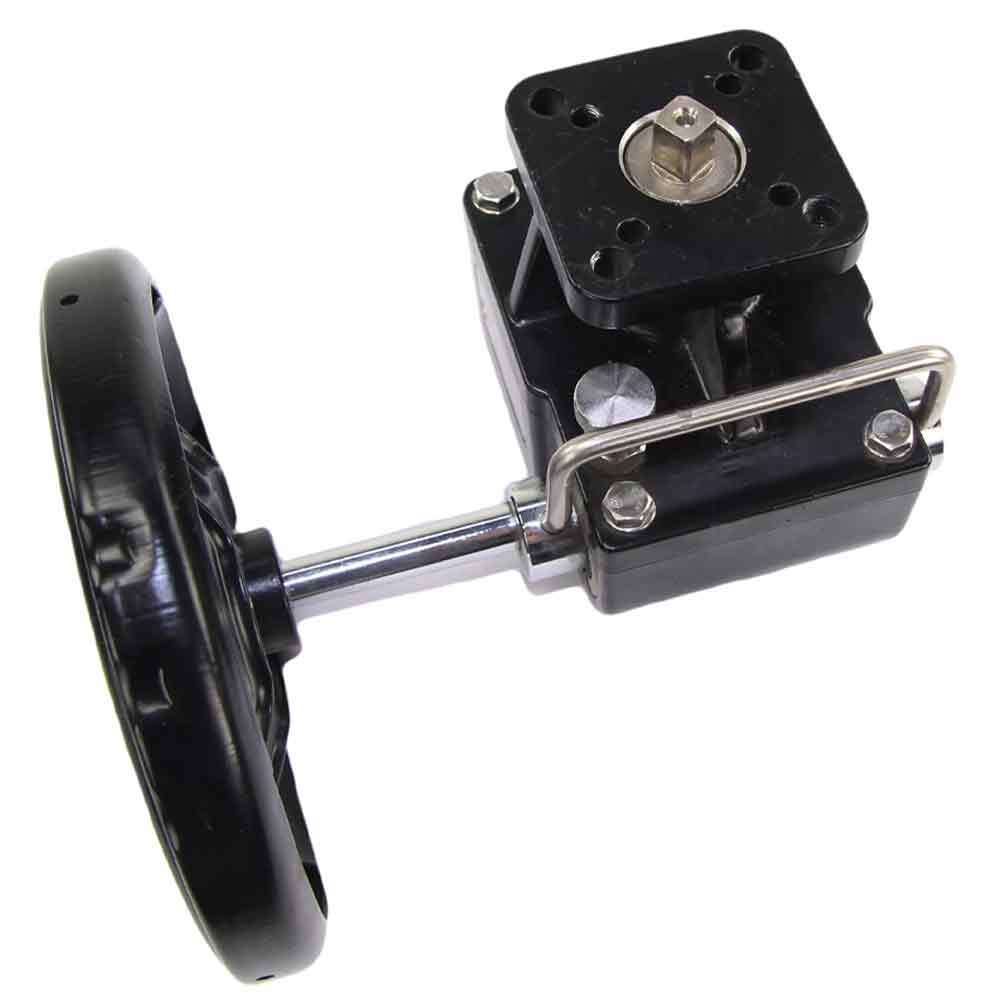

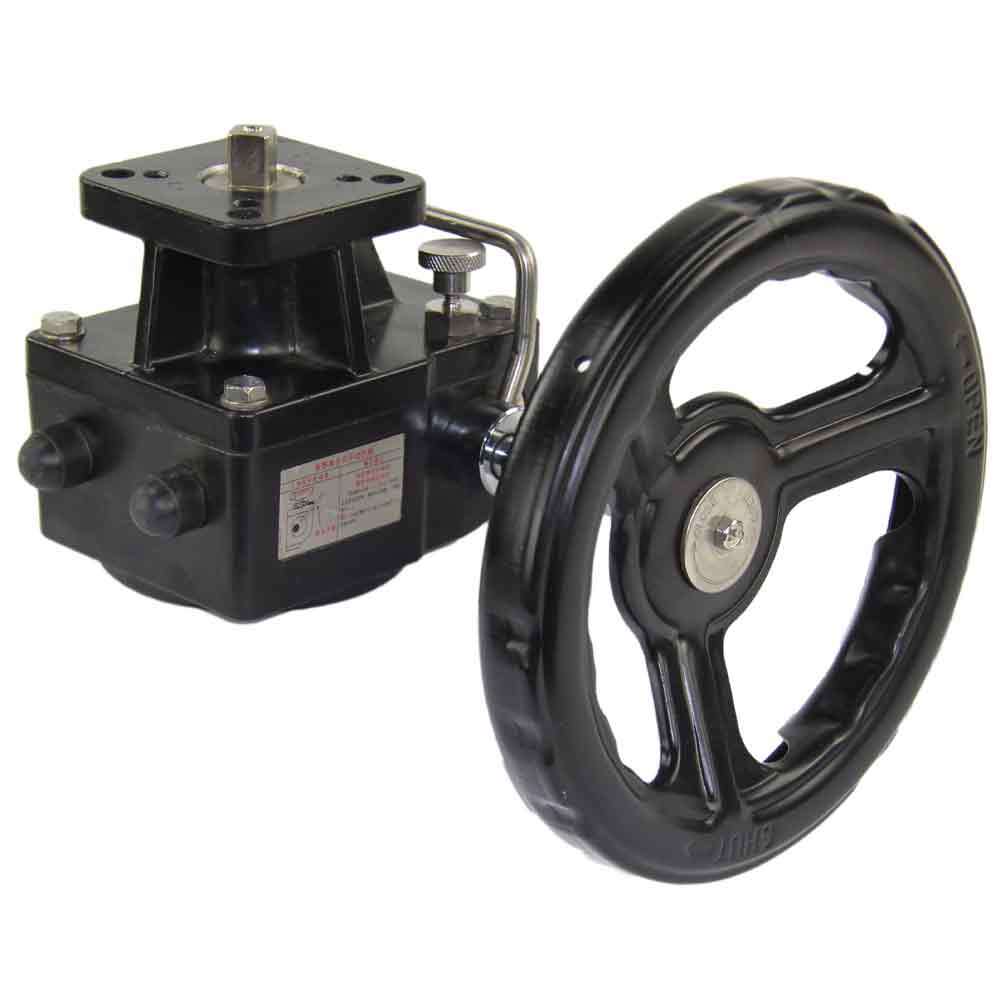

Dimensiones del volante DNOVA HDM
Doblador manual DNOVA HDM, material del cuerpo: aleación de aluminio
| Modelo | HDM-1 | HDM-2 | HDM-3 | HDM-4 |
| A | 90 | 125 | 140 | 188.5 |
| B | 55 | 64 | 71 | 93 |
| G˜C | G˜88 | G110 | G129 | G174 |
| F | 115 | 135 | 166 | 202 |
| T | 44 | 62.5 | 70 | 94 |
| Y | 145 | 178 | 212 | 280 |
| H | 120 | 133 | 180 | 195 |
| S | 53 | 56.5 | 68.7 | 84 |
| K | 10 | 13 | 12.5 | 15 |
| rueda de mano | 180 | 200 | 280 | 320 |
| b1 | 14 | 17 | 22 | 27 |
| norte | 22 | 22 | 28 | 32 |
| b2 | 14 | 17 | 22 | 27 |
| METRO | 16 | 18 | 22 | 30 |
| D1 | Г˜50 | G70 | G102 | G102 |
| 4-M1 | 4-M6 | 4-M8 | 4-M10 | 4-M10 |
| D2 | G70 | G102 | G125 | G125 |
| 4-M2 | 4-M8 | 4-M10 | 4-M12 | 4-M12 |
| mi | 70*70 | 95*95 | 114*114 | 129*129 |
| D3 | Г˜50 | G70 | G102 | G125 |
| 4-Г˜1 | 4-Г˜6.5 | 4-Г˜8.5 | 4-Г˜10.5 | 4-Г˜12.5 |
| D4 | G70 | G102 | G125 | G140 |
| 4-Г˜2 | 4-Г˜8.5 | 4-Г˜10.5 | 4-Г˜12.5 | 4-Г˜16.5 |
B
Materiales de las piezas del volante DNOVA HDM
Esquema de especificaciones del doblador de volante DNOVA HDM, material del cuerpo: aleación de aluminio
| - | Nombre | Material |
| 1 | Vástago para montaje del actuador neumático | Acero 45 |
| 2, 8 |
Junta tórica | EPDM |
| 3 | Resorte de bloqueo | Acero para resortes |
| 4 | Cubierta del extremo superior | aleación de aluminio |
| 5 | Tornillo | Acero 304 |
| 6 | Soporte de bloqueo (enlace principal) | Acero 304 |
| 7 | Caso | aleación de aluminio |
| 9 | Caja de cambios | Hierro fundido BCh50 |
| 10 | Acoplamiento de transición | Hierro fundido BCh40 |
| 11 | Vástago de engranaje | Hierro fundido BCh40 |
B
B
Pasaportes y certificados
- Body material
- aleación de aluminio
- Maximum allowable temperature
- 120 °C
- Connection type
- Con bridas
- Nominal pressure
- 16 barras
- Type of seal
- PTFE
- Torque
- 1200 Nm
- Shaft shape square
- 27x27 milímetros
- ISO - flange type
- F10,F14,F12
- Country of origin
- Porcelana
