Descripción

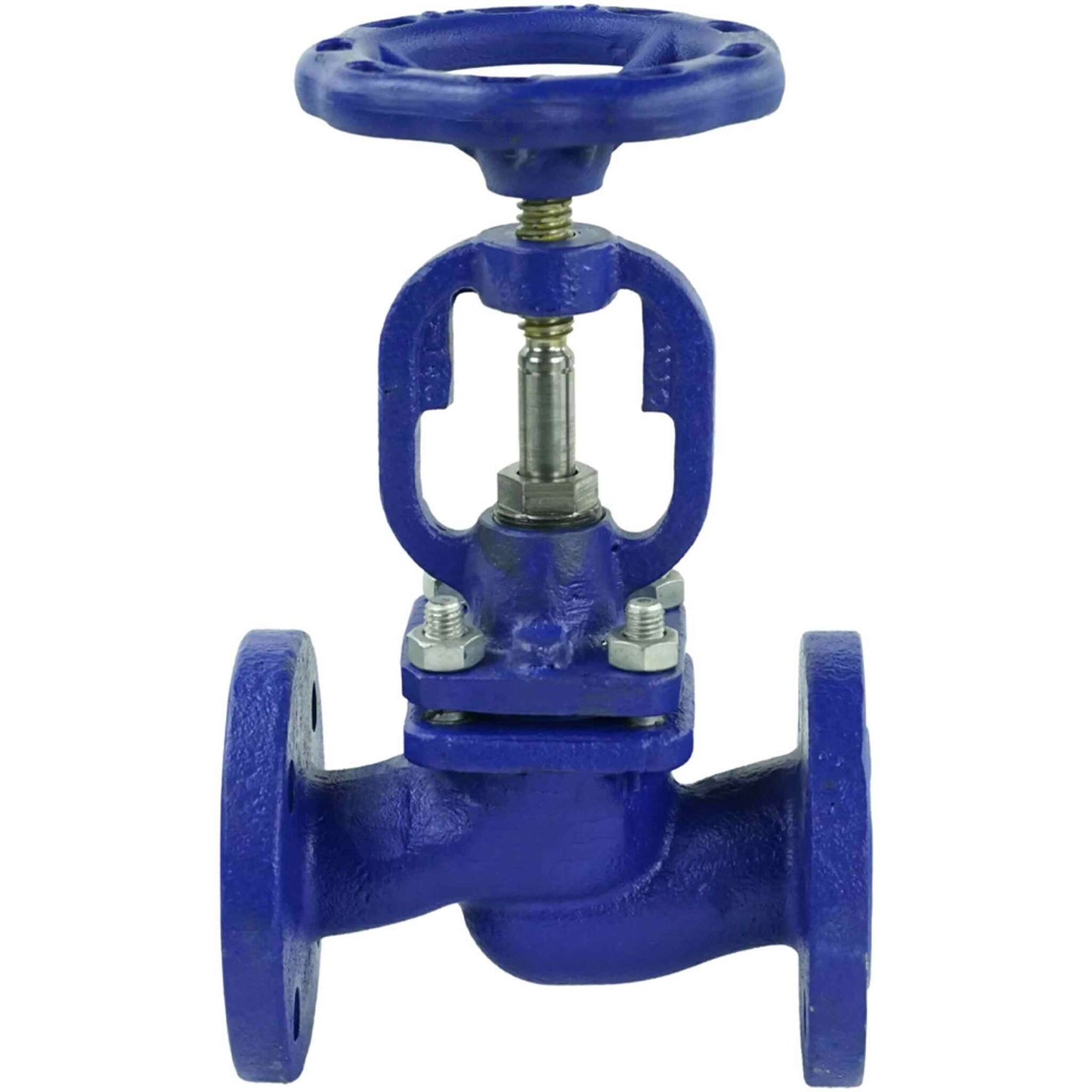

La válvula de cierre hermética DNOVA está diseñada para su instalación como dispositivo de cierre en tuberías. Principio de funcionamiento: Cuando el volante gira en sentido horario o antihorario, el movimiento de rotación se transmite al husillo, y el carrete acoplado a este cierra o abre el orificio de paso en la carcasa. ADVERTENCIA: Se prohíbe el uso de válvulas de cierre como válvulas de control.
B
B
Dimensiones generales y de instalación de válvulas de cierre de prensaestopas DNOVA VS2130M-FS PSI580, con brida, material del cuerpo: acero GS-C25, junta: PTFE, volante
| Modelo |
d |
Yo |
D2 |
D1 |
D |
do |
F |
norte |
d1 |
Peso, kilogramo |
| DN15 | 15 | 130 | 45 | 65 | 95 | 16 | 2 | 4 | 14 | 3.7 |
| DN20 | 20 | 150 | 58 | 75 | 105 | 16 | 2 | 4 | 14 | 4.5 |
| DN25 | 25 | 160 | 65 | 85 | 115 | 18 | 2 | 4 | 14 | 5.5 |
| DN32 | 32 | 180 | 78 | 100 | 140 | 18 | 2 | 4 | 18 | 7.5 |
| DN40 | 40 | 200 | 88 | 110 | 150 | 18 | 3 | 4 | 18 | 13.5 |
| DN50 | 50 | 230 | 102 | 125 | 165 | 18 | 3 | 4 | 18 | 15 |
| DN65 | 65 | 290 | 122 | 145 | 185 | 22 | 3 | 8 | 18 | 24 |
| DN80 | 76 | 310 | 138 | 160 | 200 | 24 | 3 | 8 | 18 | 30 |
| DN100 | 100 | 350 | 162 | 190 | 235 | 24 | 3 | 8 | 22 | 44 |
Esquema dimensional de válvulas de cierre de prensaestopas DNOVA VS2130M-FS PSI580, con brida, material del cuerpo: acero GS-C25, sello: PTFE, volante
B
B
Materiales de las válvulas de cierre de prensaestopas DNOVA VS2130M-FS PSI580, con brida, material del cuerpo: acero GS-C25, junta: PTFE, volante
| - | Nombre | Material |
| 1 | Caso | acero GS-C25 |
| 2 | sello facial | acero WCB+13Cr |
| 3 | Disco | acero X10Cr13 |
| 4 | Provenir | acero В 13Cr |
| 5 | Empaquetadora | acero SS304 + grafito |
| 6 | Sello trasero | acero WCB+13Cr |
| 7 | Horquilla | acero A193 B7 |
| 8 | Tuerca | acero A194 2H |
| 9 | relleno | grafito |
| 10 | Brida de prensaestopas | acero WCB |
| 11 | sujetadores | CS |
| 12 | Perno de ojo | acero A193 B7 |
| 13 | Tuerca | acero A194 2H |
| 14 | Cubrir | acero WCB |
| 15 | Tuerca de biela | bronce de aluminio |
| 16 | sujetadores | CS |
| 17 | Timón | KTN330-08 |
| 18 | Tuerca de seguridad | acero A194 2H |
B
Boceto de material de válvulas de cierre de prensaestopas DNOVA VS2130M-FS PSI580, con brida, material del cuerpo: acero GS-C25, sello: PTFE, volante
