Descripción

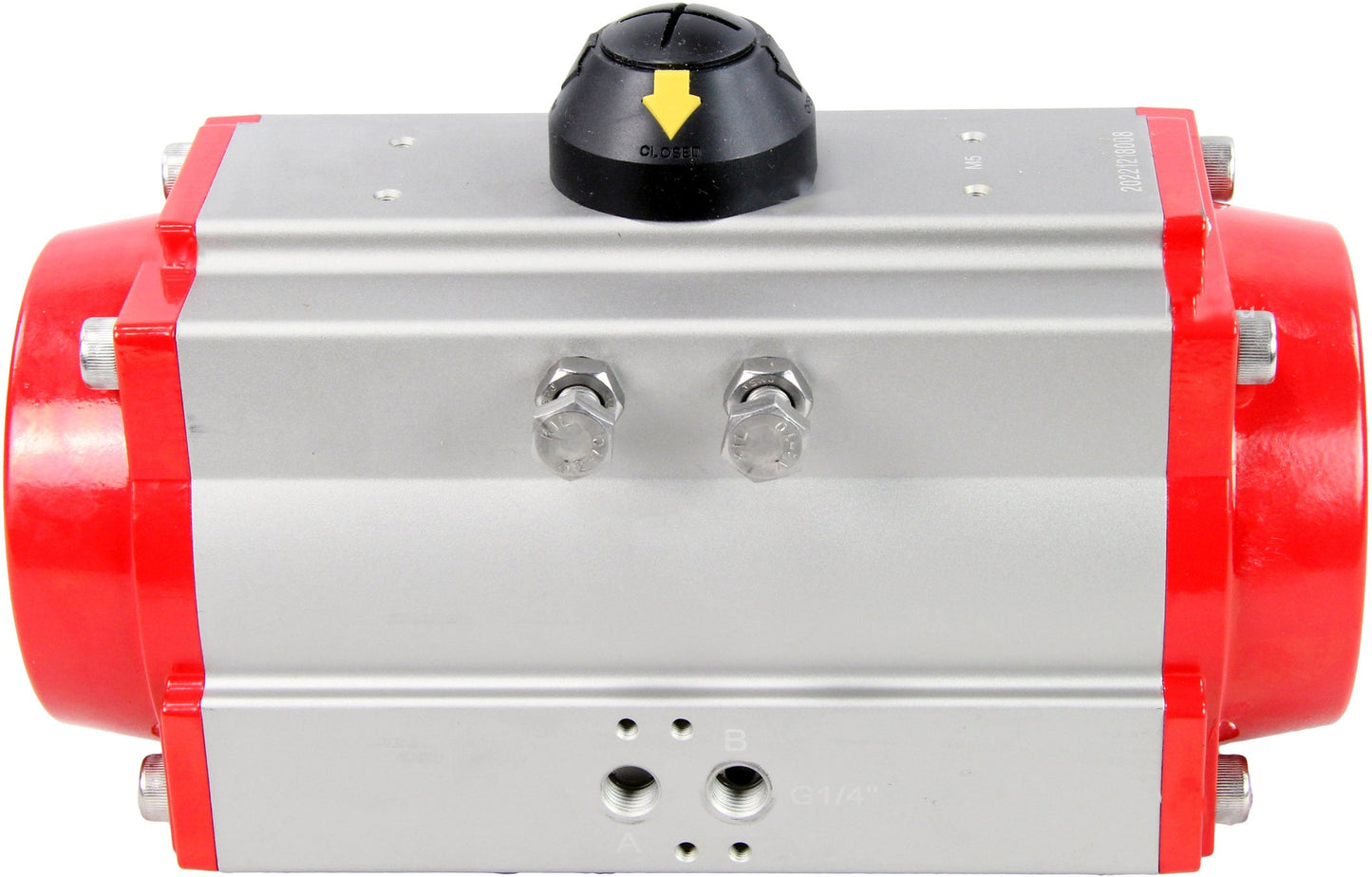

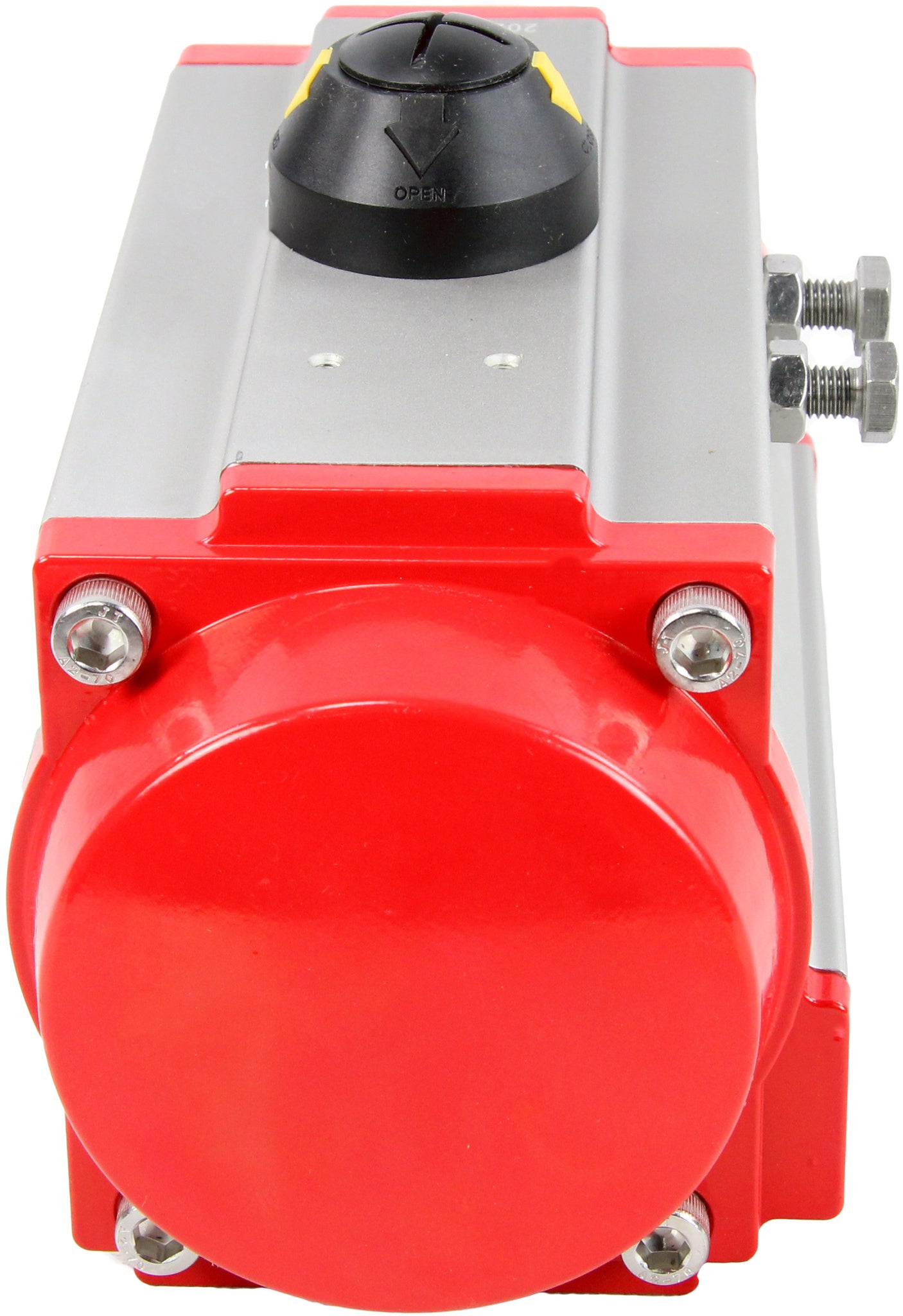

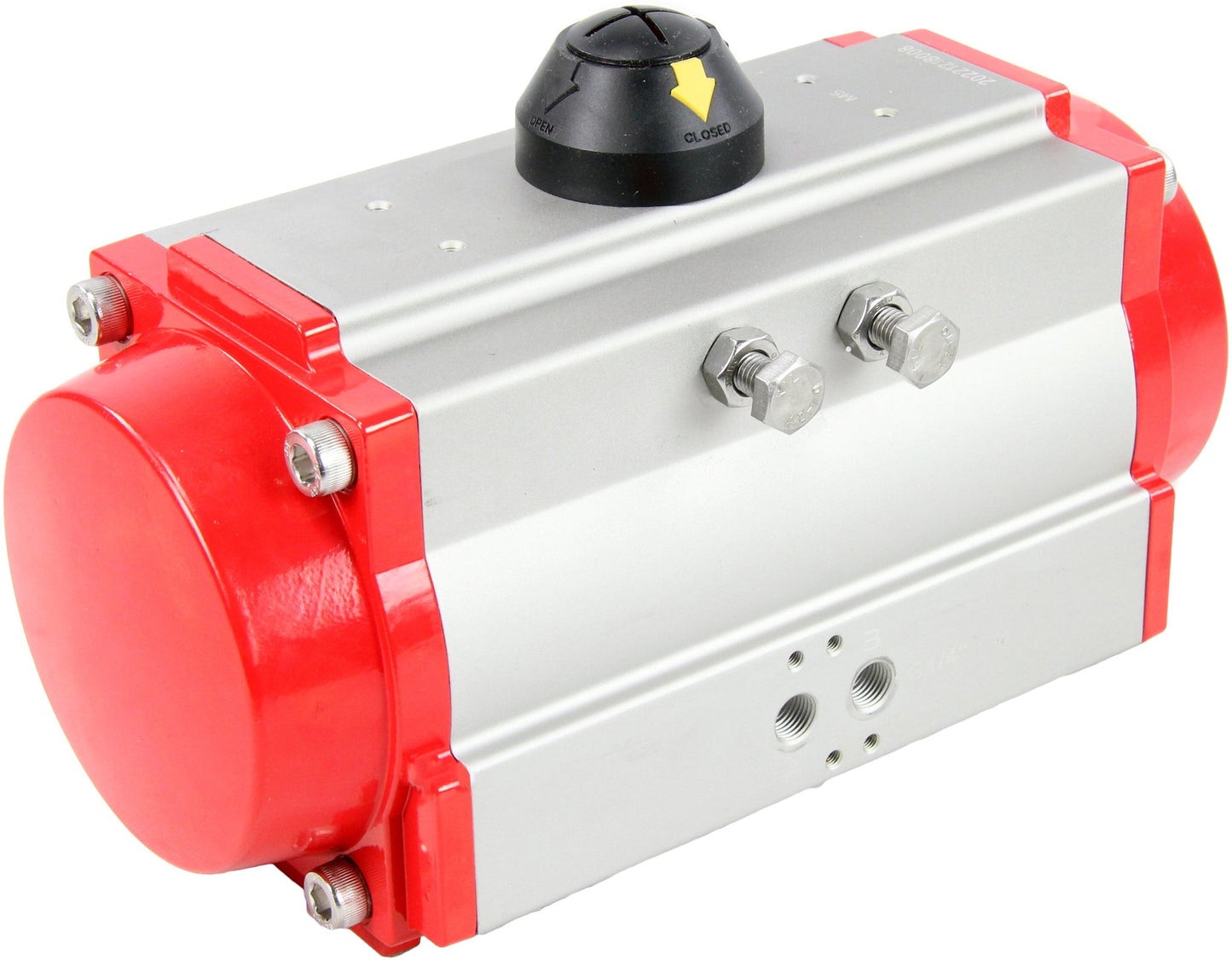

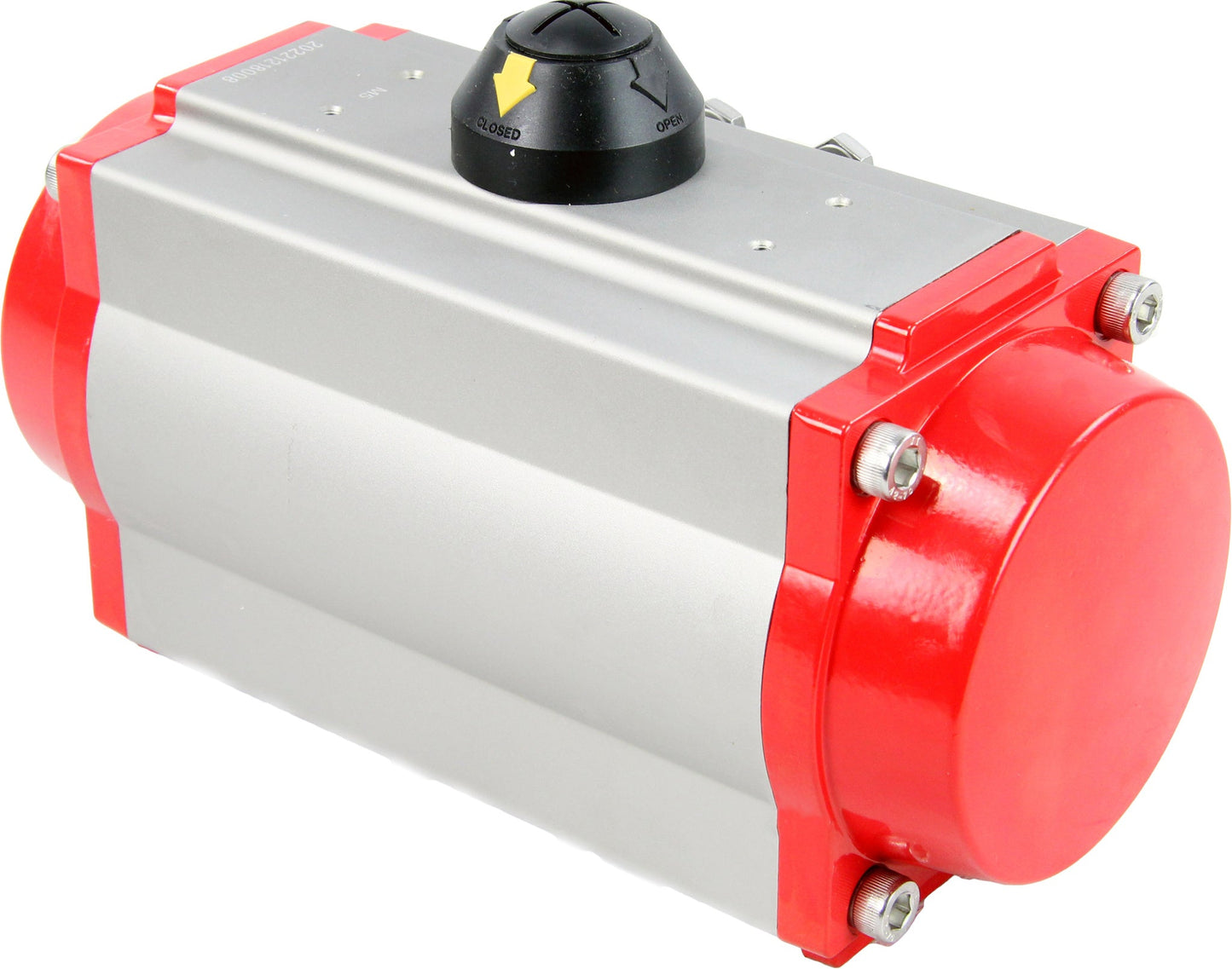

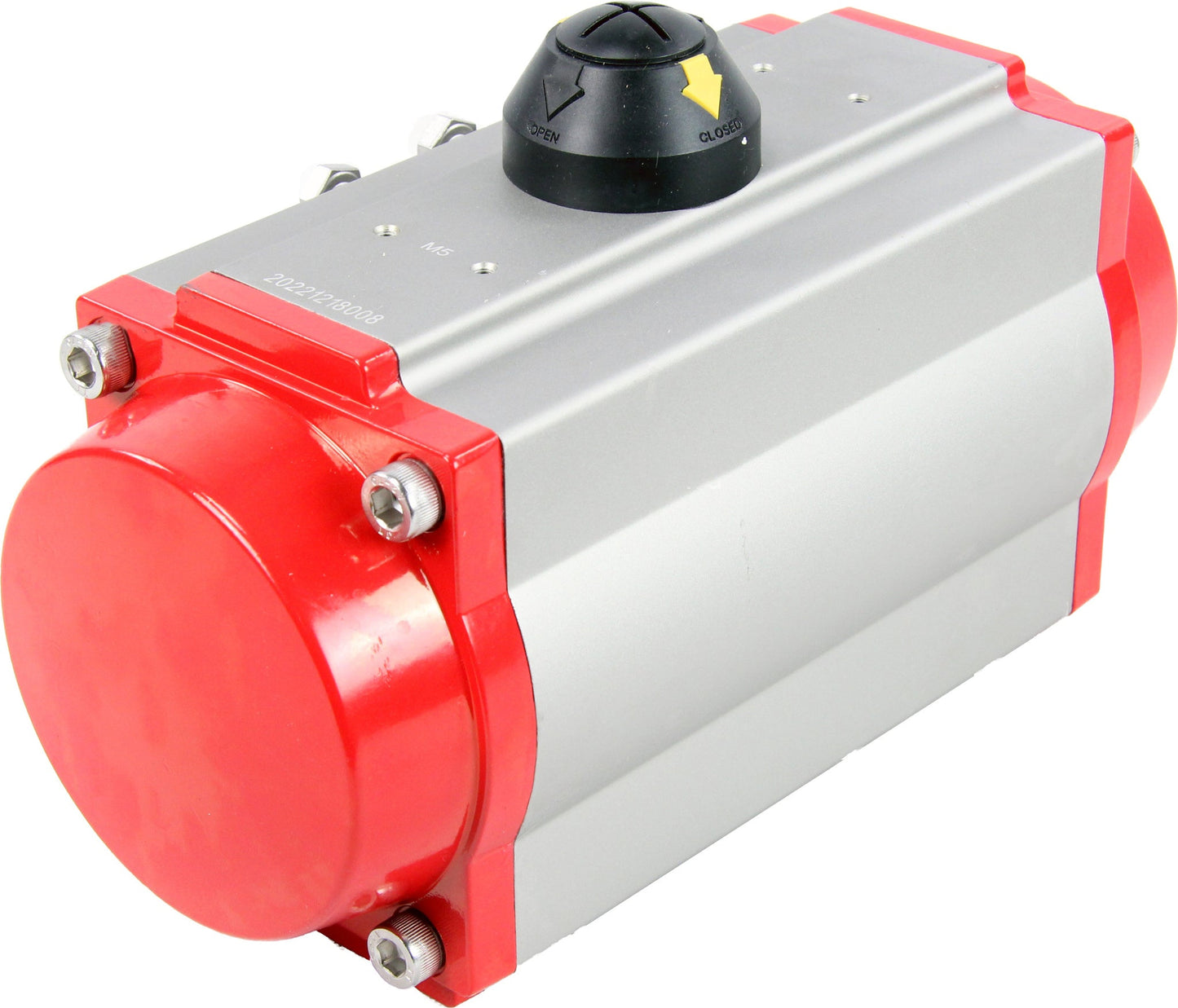

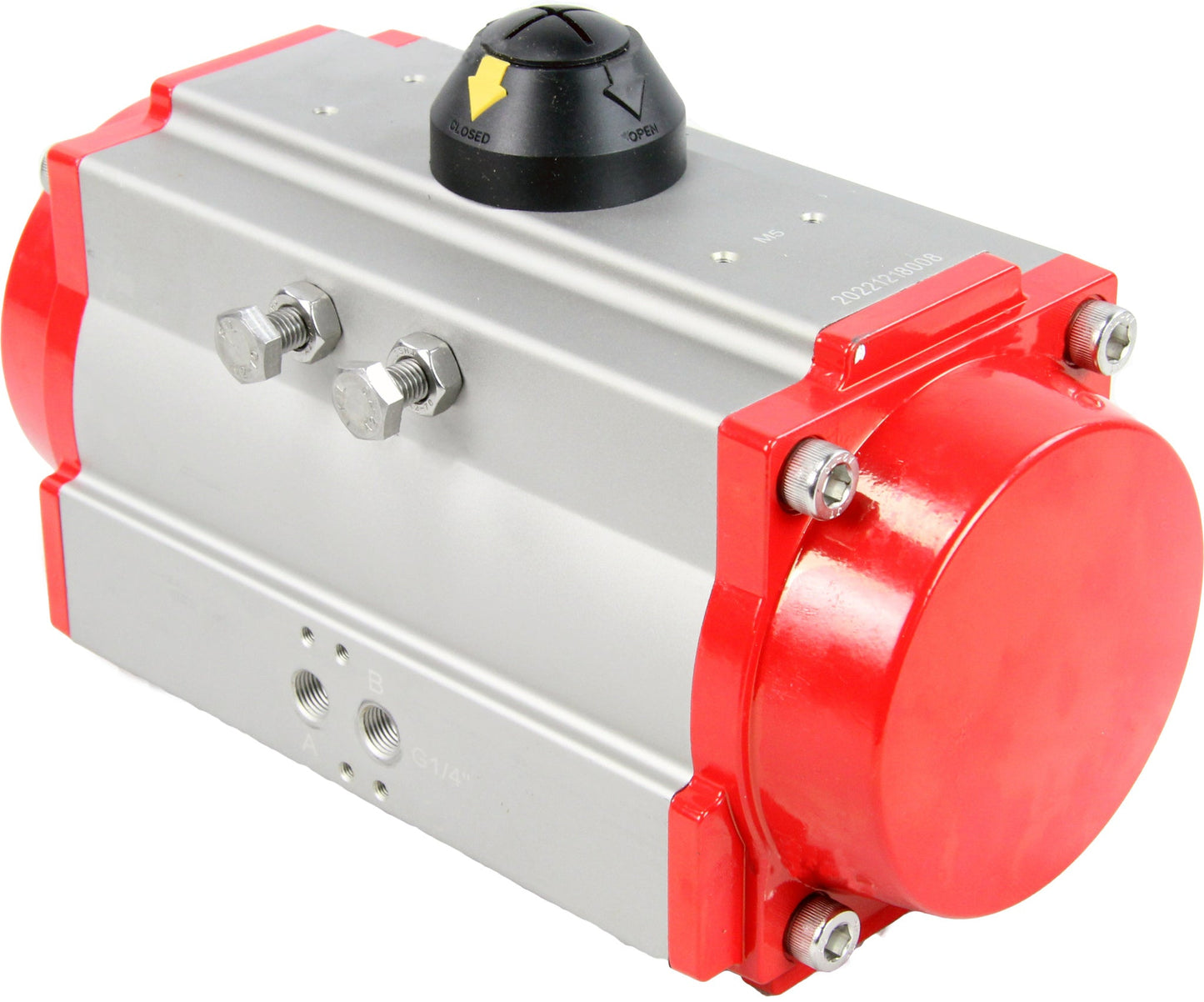

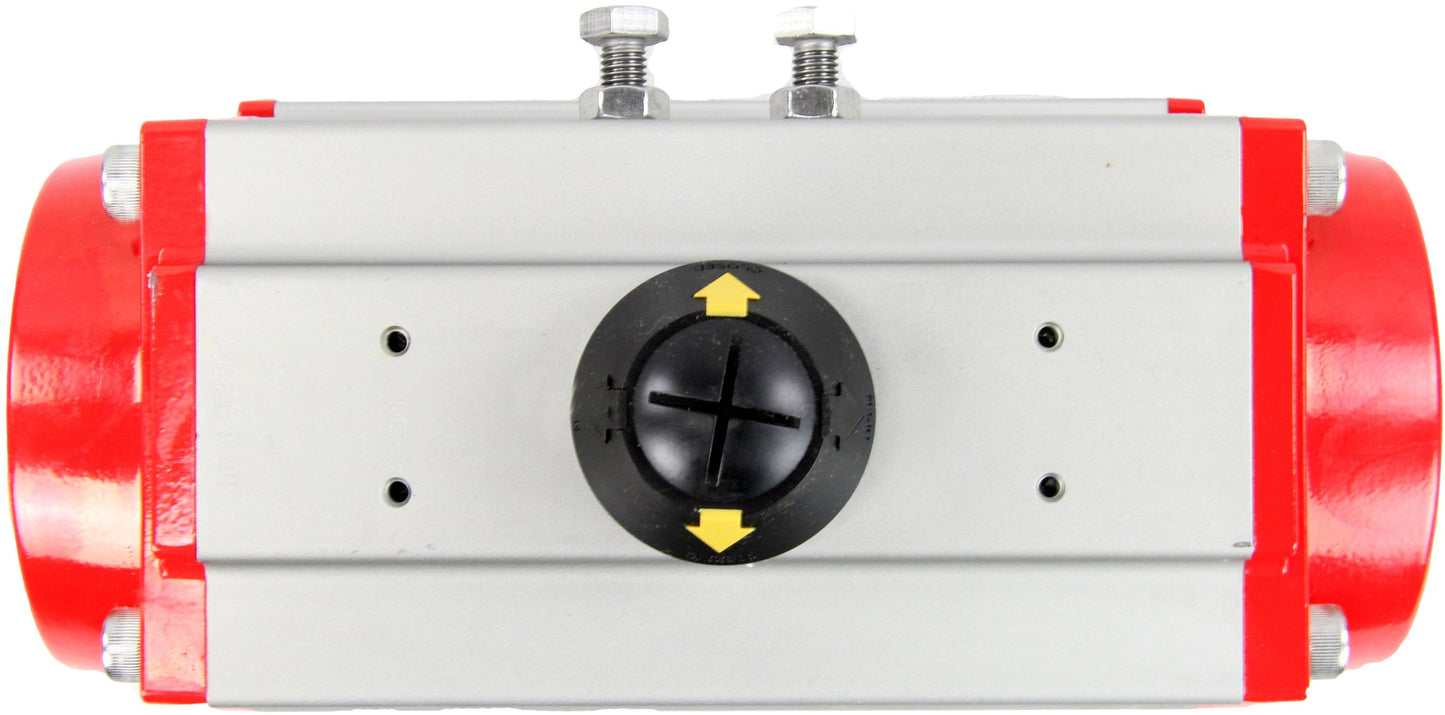

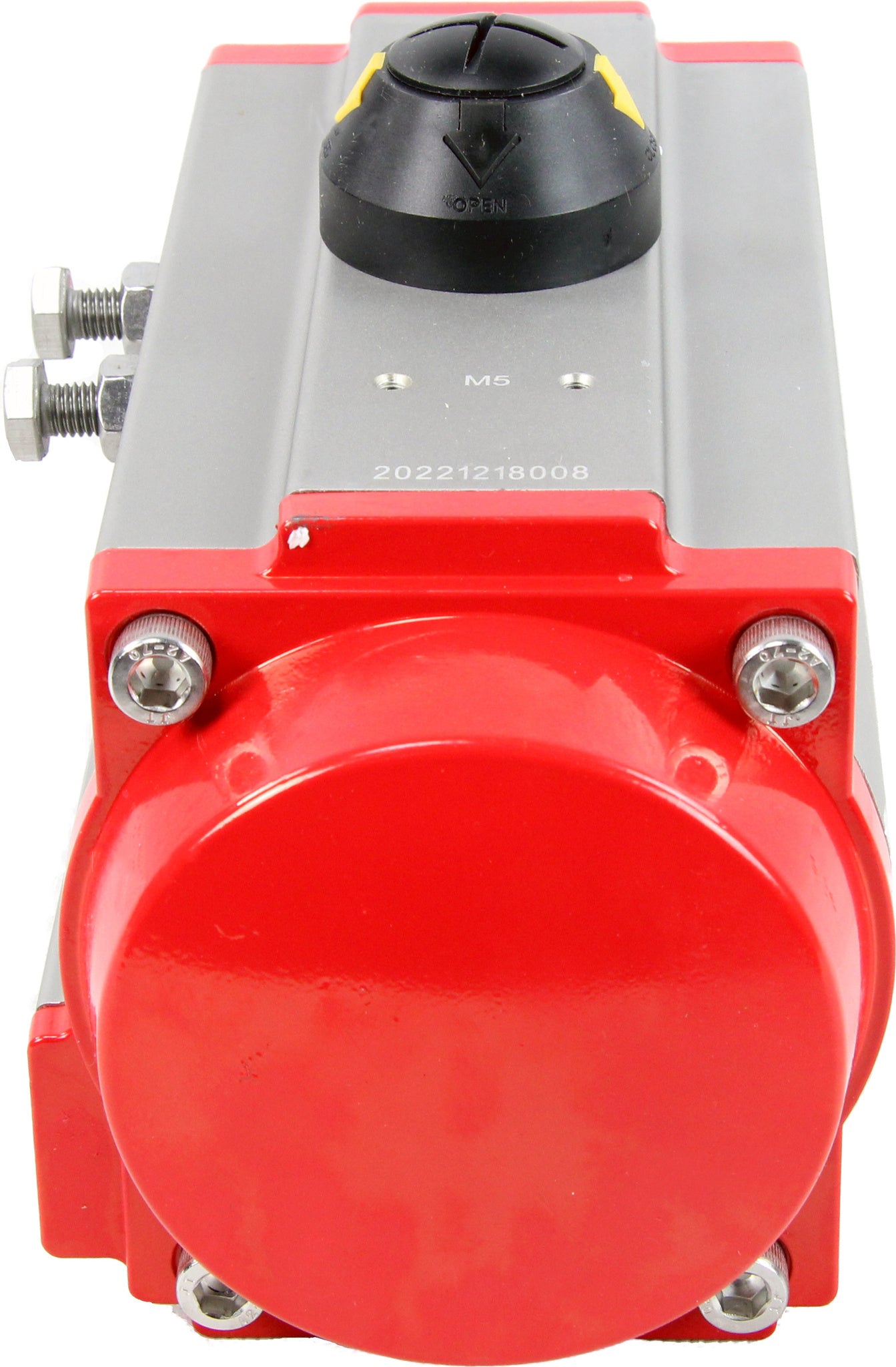

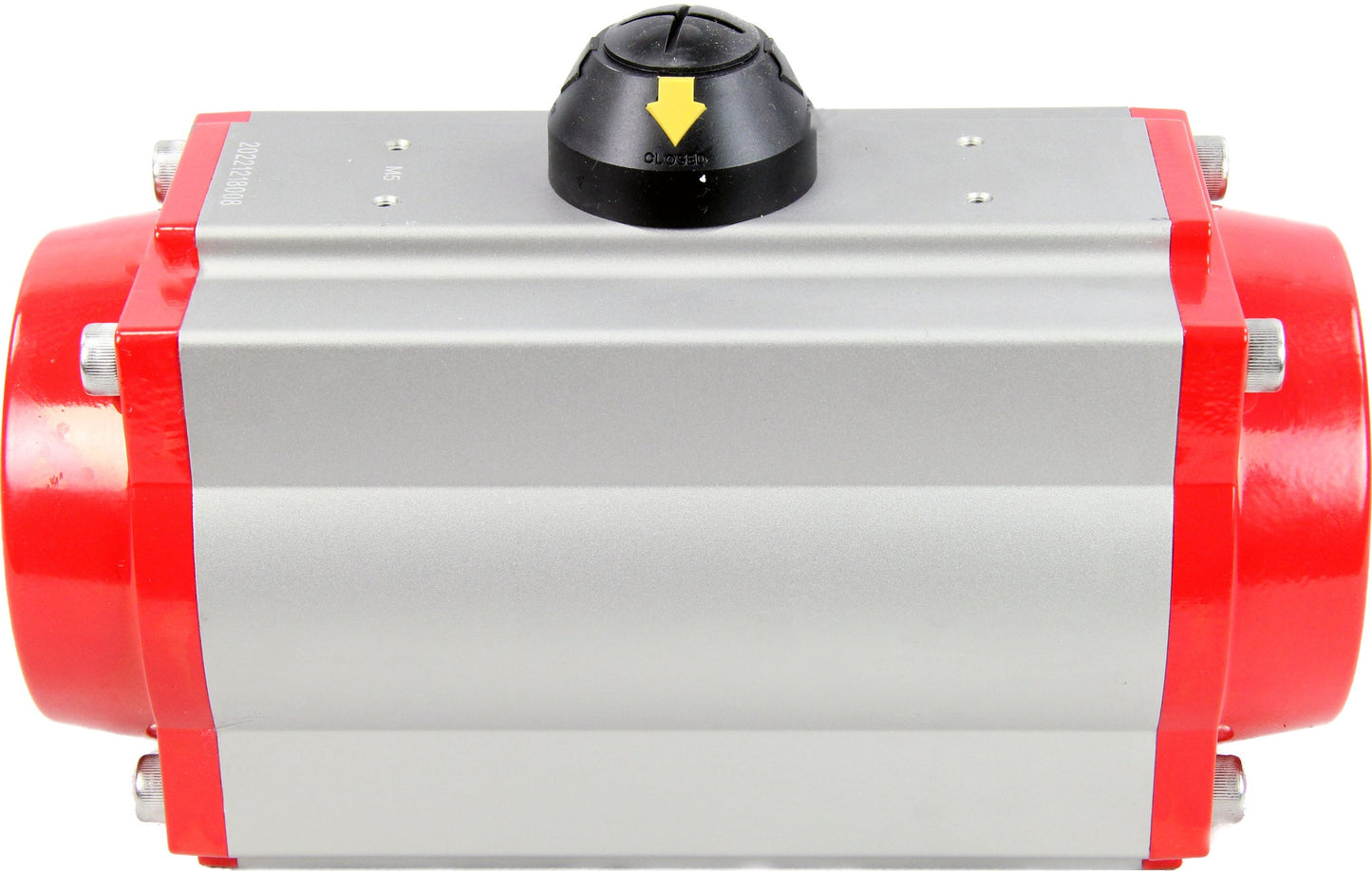

Los actuadores neumáticos rotativos SA con resortes de retorno están diseñados para automatizar el control de válvulas de cierre industriales (compuertas y válvulas de bola). Están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
B
B
Datos técnicos de los actuadores neumáticos SA con resortes de retorno:
| Tipo de actuador neumático | SA - con resortes de retorno |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2...8 |
| Medio de trabajo | aire comprimido filtrado |
| Diámetro máximo de partícula del medio de trabajo, Вµm2 | 30 años |
| Temperatura ambiente, °C | -20 a +80 |
| Ángulo de giro, В° | 0 - 90 |
| Ajuste del ángulo de giro, % | ±5 |
| Indicador de posición | abierto/cerrado |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Vida media, ciclos cerrados/abiertos | 70 000 (para medios no agresivos y valores de presión y temperatura medios) |
Actuadores neumáticos SA rotativos con resortes de retorno
B
Dimensiones y dimensiones de montaje de actuadores neumáticos SA con resortes de retorno:
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm | F, mm | G, mm | Mmm |
| PA-x-052 | 30 | 41,5 | 65,5 | 72 | 92 | 65 | 30 | 80 |
| PA-x-065 | 36 | 47 | 81 | 88 | 108 | 72 | 30 | 80 |
| PA-x-083 | 46 | 57 | 98,5 | 108,7 | 128,7 | 92 | 30 | 80 |
| PA-x-105 | 57,5 | 64 | 122,5 | 133 | 153 | 109,5 | 30 | 80 |
| PA-x-130 | 67,5 | 74,5 | 145,5 | 155 | 185 | 127,5 | 30 | 130 |
| PA-x-140 | 75 | 77 | 161 | 172 | 202 | 137,5 | 30 | 130 |
| PA-x-160 | 87 | 87 | 184 | 197 | 227 | 159 | 30 | 130 |
| PA-x 210 | 113 | 113 | 235,5 | 255 | 285 | 210 | 30 | 130 |
| PA-x-270 | 147 | 147 | 299 | 326 | 356 | 273 | 30 | 130 |
| PA-x-300 | 162 | 174 | 330 | 350 | 380 | 312 | 30 | 130 |
| PA-x-350 | 190 | 195 | 483 | 410 | 440 | 365 | 30 | 130 |
B
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm | F, mm | G, mm | Mmm |
| PA-x-052 | 30 | 41,5 | 65,5 | 72 | 92 | 65 | 30 | 80 |
| PA-x-065 | 36 | 47 | 81 | 88 | 108 | 72 | 30 | 80 |
| PA-x-083 | 46 | 57 | 98,5 | 108,7 | 128,7 | 92 | 30 | 80 |
| PA-x-105 | 57,5 | 64 | 122,5 | 133 | 153 | 109,5 | 30 | 80 |
| PA-x-130 | 67,5 | 74,5 | 145,5 | 155 | 185 | 127,5 | 30 | 130 |
| PA-x-140 | 75 | 77 | 161 | 172 | 202 | 137,5 | 30 | 130 |
| PA-x-160 | 87 | 87 | 184 | 197 | 227 | 159 | 30 | 130 |
| PA-x 210 | 113 | 113 | 235,5 | 255 | 285 | 210 | 30 | 130 |
| PA-x-270 | 147 | 147 | 299 | 326 | 356 | 273 | 30 | 130 |
| PA-x-300 | 162 | 174 | 330 | 350 | 380 | 312 | 30 | 130 |
| PA-x-350 | 190 | 195 | 483 | 410 | 440 | 365 | 30 | 130 |
Esquema de dimensiones de actuadores neumáticos SA con resortes de retorno
B
B
Materiales de las piezas de los actuadores neumáticos SA con resortes de retorno:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | Plástico ABS |
| 2 | Indicador de posición | Plástico ABS |
| 3 | Clip de resorte | acero inoxidable 304 |
| 4 | Arandela de metal | acero inoxidable 304 |
| 5 | Hidrolavadora | plástico de ingeniería |
| 6 | Alojamiento | aleación de aluminio extruido anodizado duro |
| 7 | Hidrolavadora | plástico de ingeniería |
| 8 | Limitador | acero aleado |
| 9 | Anillo de sellado del eje superior | NBR |
| 10 | Anillo deslizante del eje superior | plástico de ingeniería |
| 11 | Eje | acero de aleación niquelado |
| 12 | Anillo deslizante del eje inferior | plástico de ingeniería |
| 13 | Junta tórica del eje inferior | NBR |
| 14 | Enchufar | NBR |
| 15 | Anillo de sellado de los tornillos de ajuste | NBR |
| 16 | Arandela del tornillo de ajuste | acero inoxidable 304 |
| 17 | Tuerca de seguridad del tornillo de ajuste | acero inoxidable 304 |
| 18 | Tornillo de ajuste | acero inoxidable 304 |
| 19 | Pistón | aleación de aluminio fundido a presión |
| 20 | Placa guía del pistón | plástico de ingeniería |
| 21 | Anillo deslizante del pistón | plástico de ingeniería |
| 22 | Junta tórica del pistón | NBR |
| 23 | Juego de resortes | acero para resortes |
| 24 | Junta tórica de la cubierta | NBR |
| 25 | Tapa del extremo | aluminio fundido con revestimiento de poliéster |
| 26 | Tornillo de tapa | acero inoxidable 304 |
| 27 | Tornillo de tope | acero inoxidable 304 |
| 28 | Adaptador | acero carbono |
Esquema de material de actuadores neumáticos SA con resortes de retorno
