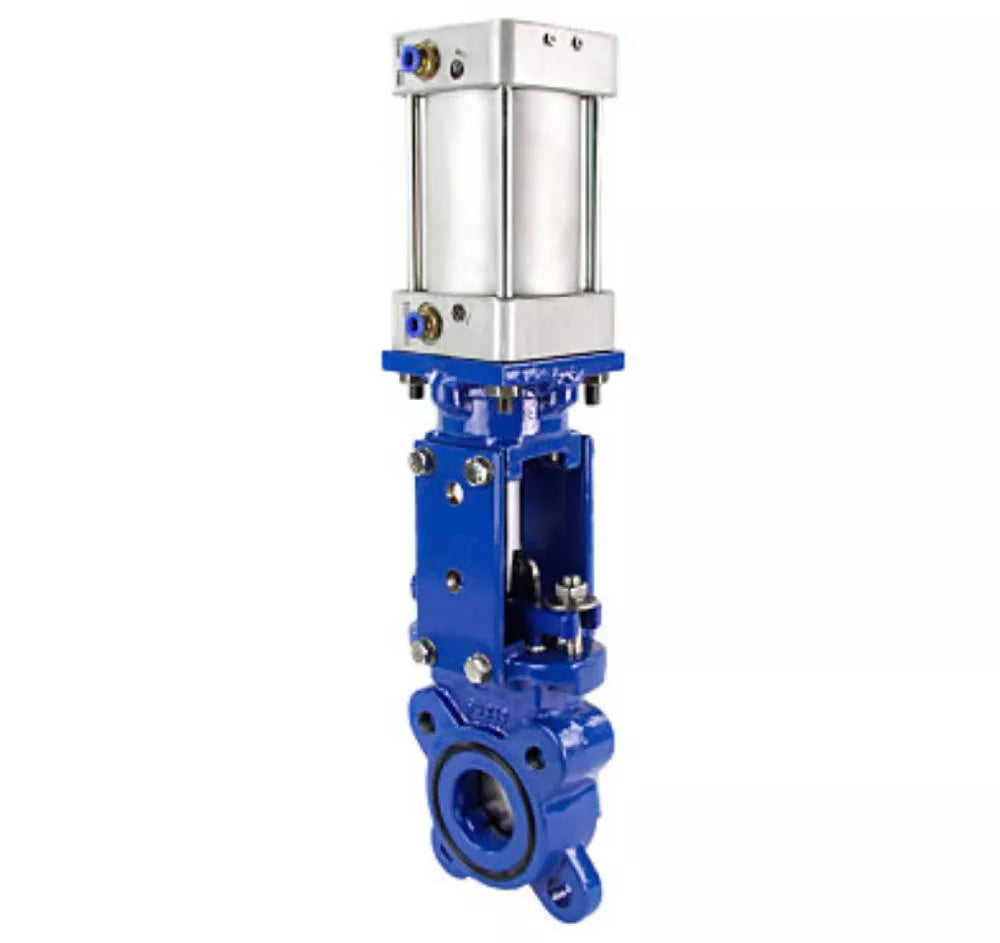

Descripción
La válvula de compuerta está diseñada para ser instalada en la tubería como dispositivo de cierre y regular el flujo del medio en los sistemas de suministro de agua (excepto los sistemas de suministro de agua potable) y en la industria química.
El principio de funcionamiento de la válvula de compuerta consiste en mover la compuerta (cuchilla) perpendicularmente al flujo del medio. Cuando el diámetro nominal de la tubería está completamente bloqueado, el flujo se detiene, y cuando está parcialmente bloqueado, se ajusta.
El principio de funcionamiento del actuador neumático se basa en el movimiento del pistón incorporado debido al aire comprimido, que se suministra al sistema desde un compresor o tanque.
El actuador neumático se basa en el movimiento del pistón incorporado mediante aire comprimido.
B
Dimensiones generales y de instalación de la válvula de compuerta de guillotina DNOVA GVKR3431M-1W-Fb-2P1, material del cuerpo: acero al carbono, material de la cuchilla: acero inoxidable AISI 304, junta: metal, actuador neumático:
| DN | Largo, mm | Re, mm | D1, mm | D2, mm | D0, mm | Alto 1, mm | T, mm | d, mm | в—Џ | Oh | N-ésimo, mm | GRAMO |
| 50 | 48 | 165 | 125 | 99 | 100 | 417 | 12 | 18 | 4 | 0 | 4-M16 | 1/2 pulgada |
| 65 | 48 | 165 | 145 | 118 | 100 | 460 | 12 | 18 | 4 | 0 | 4-M16 | 1/2 pulgada |
| 80 | 51 | 200 | 160 | 132 | 100 | 510 | 12 | 18 | 4 | 4 | 8-M16 | 1/2 pulgada |
| 100 | 51 | 220 | 180 | 156 | 100 | 600 | 12 | 18 | 4 | 4 | 8-M16 | 1/2 pulgada |
| 125 | 57 | 250 | 210 | 181 | 100 | 628 | 12 | 18 | 4 | 4 | 8-M16 | 1/2 pulgada |
| 150 | 57 | 285 | 240 | 211 | 125 | 780 | 14 | 23 | 4 | 4 | 8-M20 | 1/2 pulgada |
| 300 | 76 | 445 | 400 | 370 | 160 | 1232 | 16 | 23 | 6 | 6 | 12-M20 | 1/2 pulgada |
| 400 | 89 | 565 | 515 | 480 | 200 | 1528 | 20 | 27 | 10 | 6 | 16-M24 | 1/2 pulgada |
B
Materiales Válvulas de compuerta de guillotina DNOVA GVKR3431M-1W-Fb-2P1, material del cuerpo: acero al carbono, material de la cuchilla: acero inoxidable AISI 304, sello: metal, actuador neumático:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | Acero WCB |
| 2 | Schieber | Acero inoxidable SS304 |
| 3 | Sello guía | PTFE |
| 4 | Embalaje | PTFE |
| 5 | Empaquetadura de casquillos | Acero WCB |
| 6 | Estante | Acero Q235 |
| 7 | Alfiler | acero 45 |
| 8 | Patrón | Acero WCB |
| 9 | Vara | acero 45+Cr |
| 10 | Cambiar | - |
| 11 | Cabezal de rack | hierro fundido GGG40 |
| 12 | Cilindro neumático | - |
| 13 | válvula solenoide | - |
| 14 | Filtrar | - |
| 15 | Cuña | Acero WCB |
B
