How it works
Multi-turn handwheel
The number that matters
Nominal pressure
10barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials

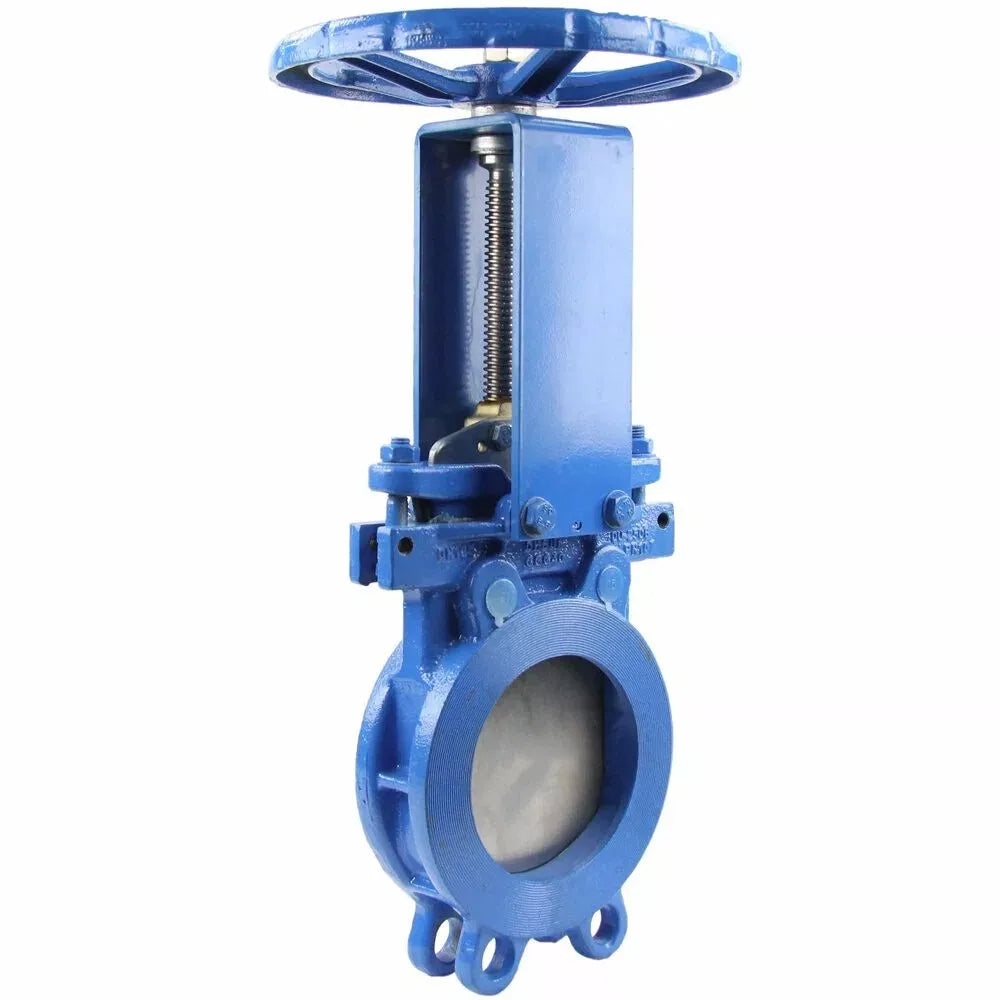

La válvula de compuerta está diseñada para instalarse en tuberías como dispositivo de corte y regular el caudal del fluido en sistemas de suministro de agua (excepto agua potable) y en la industria química. Su principio de funcionamiento consiste en mover la compuerta (cuchilla) perpendicularmente al flujo del fluido. El caudal se detiene cuando el diámetro nominal de la tubería está completamente obstruido y se ajusta cuando está parcialmente obstruido.
B
Dimensiones generales y de instalación Válvulas de compuerta de guillotina DNOVA GVKR3232M-1W-Fb-S, material del cuerpo: acero inoxidable AISI 316, material de la cuchilla: acero inoxidable AISI 316, junta: metal, volante:
| DN | Largo, mm | Re, mm | D1, mm | D2, mm | D0, mm | Alto 1, mm | T, mm | d, mm | b—Y, mm | Oh, mm | N-ésimo, mm |
| 50 | 48 | 165 | 125 | 99 | 180 | 260 | 12 | 18 | 4 | 0 | 4-M16 |
| 80 | 51 | 200 | 160 | 132 | 200 | 320 | 12 | 18 | 4 | 4 | 8-M16 |
| 100 | 51 | 220 | 180 | 156 | 240 | 385 | 12 | 18 | 4 | 4 | 8-M16 |
| 200 | 70 | 340 | 295 | 266 | 300 | 532 | 16 | 23 | 4 | 4 | 8-M20 |
| 250 | 70 | 395 | 350 | 319 | 320 | 670 | 16 | 23 | 6 | 6 | 12-M20 |
B
B
Materiales Válvulas de guillotina DNOVA GVKR3232M-1W-Fb-S, material del cuerpo - acero inoxidable AISI 316, material de la cuchilla - acero inoxidable AISI 316, sello - metal, volante:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | acero inoxidable SS316 |
| 2 | Schieber | acero inoxidable SS316 |
| 3 | Sello guía | PTFE |
| 4 | Embalaje | PTFE |
| 5 | Glándula | acero inoxidable SS304 |
| 6 | Estante | acero Q235 |
| 7 | Alfiler | acero 45 |
| 8 | Patrón | WCB de acero |
| 9 | Vara | acero inoxidable SS304 |
| 10 | Conjunto de bastidor superior | hierro fundido GGG40 |
| 11 | Cojinete | acero GCr15 |
| 12 | Tuerca | latón |
| 13 | Cubrir | Acero Q235 |
| 14 | Volante | Hierro fundido GGG40 |
| 15 | Cuña | acero inoxidable 316L |
B
- Body material
- acero inoxidable AISI 316
- Stopper Material
- acero inoxidable AISI 316
- Maximum allowable temperature
- 500 °C
- Connection type
- Brida compacta
- Control type
- volante
- Gate valve type
- válvula de guillotina
- Nominal pressure
- 10 barras
- Type of seal
- Metal
- Country of origin
- Porcelana
