Descripción
La válvula de compuerta está diseñada para ser instalada en la tubería como dispositivo de cierre y regular el flujo del medio en los sistemas de suministro de agua (excepto los sistemas de suministro de agua potable) y en la industria química.
El principio de funcionamiento de la válvula de compuerta consiste en mover la compuerta (cuchilla) perpendicularmente al flujo del medio. Cuando el diámetro nominal de la tubería está completamente bloqueado, se detiene el flujo, y cuando está parcialmente bloqueado, se regula.
B

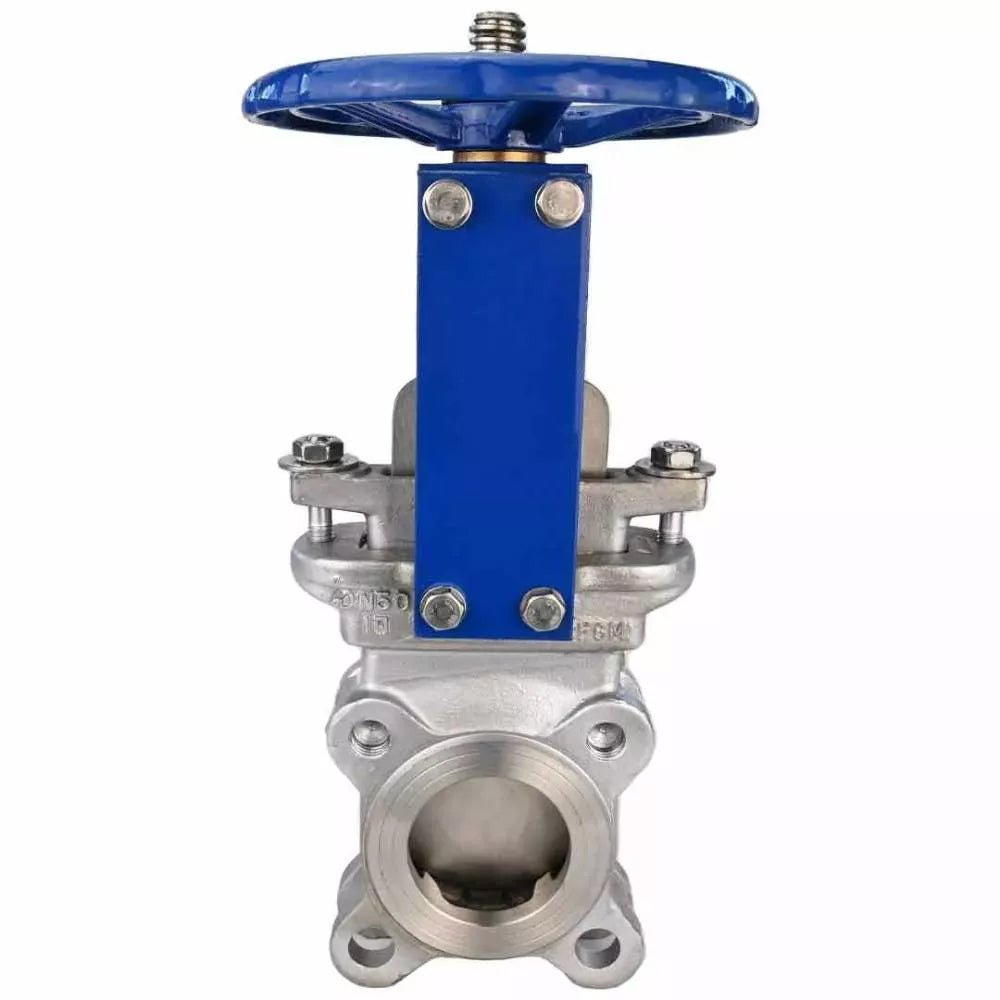

Dimensiones generales y de instalación Válvulas de compuerta de guillotina DNOVA GVKR3131M-1W-Fb-S, material del cuerpo: acero inoxidable AISI 304, material de la cuchilla: acero inoxidable AISI 304, junta: metal, volante
| DN | Largo, mm | Re, mm | D1, mm | D2, mm | D0, mm | Alto 1, mm | T, mm | d, mm | b—Y, mm | Oh, mm | N-ésimo, mm |
| 50 | 48 | 165 | 125 | 99 | 180 | 260 | 12 | 18 | 4 | 0 | 4-M16 |
| 80 | 51 | 200 | 160 | 132 | 200 | 320 | 12 | 18 | 4 | 4 | 8-M16 |
| 100 | 51 | 220 | 180 | 156 | 240 | 358 | 12 | 18 | 4 | 4 | 8-M16 |
| 125 | 57 | 250 | 210 | 184 | 260 | 395 | 12 | 18 | 4 | 4 | 8-M16 |
| 200 | 70 | 340 | 295 | 266 | 300 | 532 | 16 | 23 | 4 | 4 | 8-M20 |
| 250 | 70 | 395 | 350 | 319 | 320 | 670 | 18 | 23 | 6 | 6 | 12-M20 |
B
B
Materiales Válvulas de guillotina DNOVA GVKR3131M-1W-Fb-S, material del cuerpo - acero inoxidable AISI 304, material de la cuchilla - acero inoxidable AISI 304, sello - metal, volante:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | acero inoxidable SS304 |
| 2 | Schieber | acero inoxidable SS304 |
| 3 | Sello guía | PTFE |
| 4 | Embalaje | PTFE |
| 5 | Glándula | acero inoxidable SS304 |
| 6 | Estante | acero Q235 |
| 7 | Alfiler | acero 45 |
| 8 | Patrón | WCB de acero |
| 9 | Vara | acero inoxidable SS304 |
| 10 | Conjunto de bastidor superior | hierro fundido GGG40 |
| 11 | Cojinete | acero GCr15 |
| 12 | Tuerca | latón |
| 13 | Cubrir | Acero Q235 |
| 14 | Volante | Hierro fundido GGG40 |
| 15 | Cuña | acero inoxidable 316L |
