Descripción

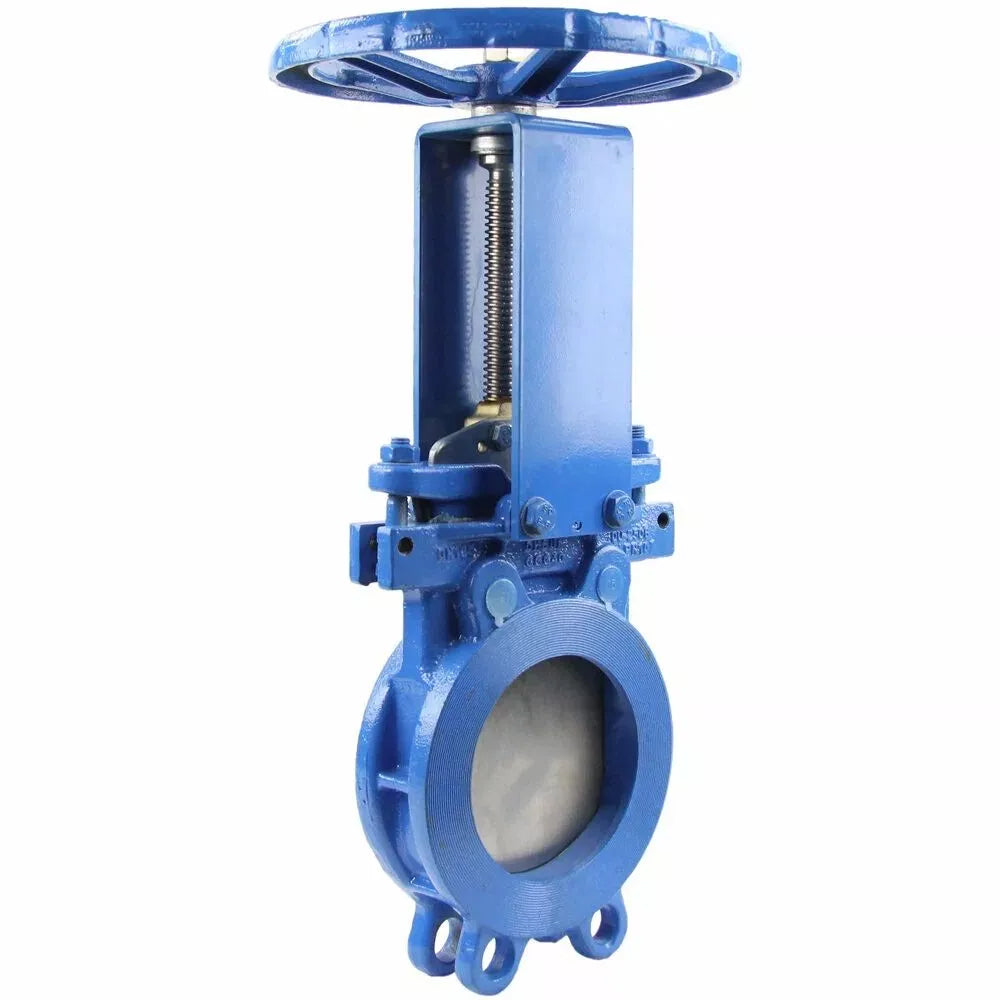

La válvula de compuerta está diseñada para instalarse en tuberías como dispositivo de corte y regular el caudal del fluido en sistemas de suministro de agua (excepto agua potable) y en la industria química. Su principio de funcionamiento consiste en mover la compuerta (cuchilla) perpendicularmente al flujo del fluido. El caudal se detiene cuando el diámetro nominal de la tubería está completamente obstruido y se ajusta cuando está parcialmente obstruido.
B
Dimensiones generales y de instalación de la válvula de compuerta de guillotina DNOVA GVKR1331N-2W-Fb-S, material del cuerpo: fundición gris GGG40, material de la cuchilla: acero inoxidable AISI 304, junta: NBR, volante:
| DN | Largo, mm | Re, mm | D1, mm | D2, mm | D0, mm | Alto 1, mm | T, mm | d, mm | в—Џ | Oh | N-ésimo, mm |
| 65 | 48 | 185 | 145 | 118 | 200 | 330 | 12 | 18 | 2 | 2 | 4-M16 |
| 80 | 51 | 200 | 160 | 132 | 200 | 385 | 12 | 18 | 2 | 6 | 8-M16 |
| 100 | 51 | 220 | 180 | 156 | 240 | 378 | 12 | 18 | 2 | 6 | 8-M16 |
| 125 | 57 | 250 | 210 | 184 | 260 | 428 | 12 | 18 | 2 | 6 | 8-M16 |
| 150 | 57 | 285 | 240 | 211 | 280 | 490 | 14 | 23 | 2 | 6 | 8-M20 |
| 200 | 70 | 340 | 295 | 266 | 300 | 588 | 16 | 23 | 2 | 6 | 8-M20 |
| 250 | 70 | 395 | 350 | 319 | 320 | 690 | 16 | 23 | 4 | 8 | 12-M20 |
| 300 | 76 | 445 | 400 | 370 | 350 | 690 | 16 | 23 | 4 | 8 | 12-M20 |
B
Materiales Válvulas de guillotina DNOVA GVKR1331N-2W-Fb-S, material del cuerpo - fundición GGG40, material de la cuchilla - acero inoxidable AISI 304, junta - NBR, volante:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | hierro fundido GGG40 |
| 2 | Junta del asiento | NBR |
| 3 | Schieber | Acero inoxidable SS304 |
| 4 | Sello guía | PTFE |
| 5 | Embalaje | PTFE |
| 6 | Glándula | Acero WCB |
| 7 | Alfiler | acero 45 |
| 8 | Arrojar | Acero WCB |
| 9 | Vara | acero 2Cr13 |
| 10 | Estante | Acero Q235 |
| 11 | Placa superior de la rejilla | Hierro fundido HT200 |
| 12 | Cojinete | Acero GCr15 |
| 13 | Tuerca | Acero GCr15 |
| 14 | Cubrir | acero Q235 |
| 15 | Volante | Hierro fundido GGG40 |
