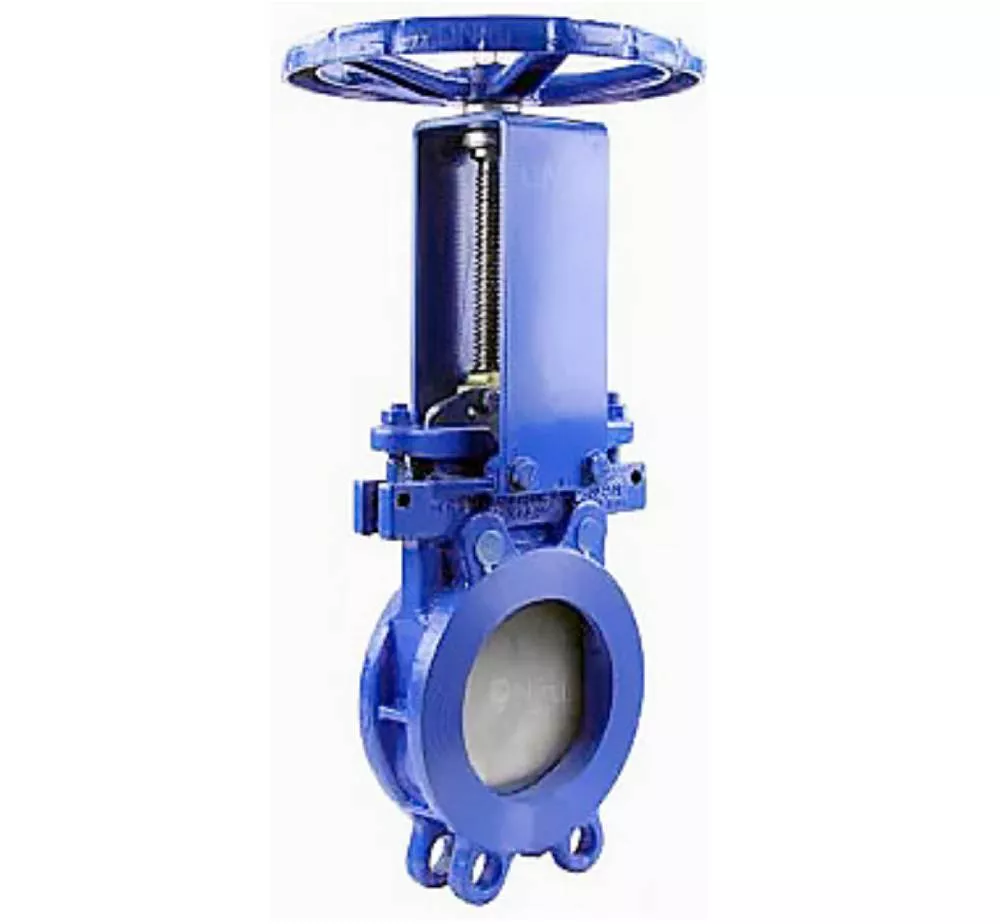

Descripción
La válvula de compuerta está diseñada para ser instalada en la tubería como dispositivo de cierre y regular el flujo del medio en los sistemas de suministro de agua (excepto los sistemas de suministro de agua potable) y en la industria química.
El principio de funcionamiento de la válvula de compuerta consiste en mover la compuerta (cuchilla) perpendicularmente al flujo del fluido. Si el diámetro interior de la tubería se cierra completamente, el flujo se detiene; si se cierra parcialmente, el flujo se regula.
B
B
Dimensiones y dimensiones de instalación de válvulas de compuerta DN.ru GVKN3431M-1W-Fb-S control - volante
| Modelo | Tamaño | |||||||||||
| DN | Yo | D | D1 | D2 | D0 | H1 | T | d | в—Џ | Oh | N-Th | |
| DN80 10 bares | 80 | 51 | 200 | 160 | 132 | 200 | 320 | 12 | 18 | 4 | 4 | 8-M16 |
| DN100 10 bares | 100 | 51 | 220 | 180 | 156 | 240 | 358 | 12 | 18 | 4 | 4 | 8-M16 |
| DN125 10 bares | 125 | 57 | 250 | 210 | 184 | 260 | 395 | 12 | 18 | 4 | 4 | 8-M16 |
| DN150 10 bares | 150 | 57 | 285 | 240 | 211 | 280 | 450 | 14 | 23 | 4 | 4 | 8-M20 |
| DN200 10 bares | 200 | 70 | 340 | 295 | 266 | 300 | 532 | 16 | 23 | 4 | 4 | 8-M20 |
Esquema dimensional de válvulas de compuerta DNOVA GVKN3431M-1W-Fb-S, material del cuerpo: acero al carbono, material de la cuchilla: acero inoxidable AISI 304, sello: metal, operado por volante
B
B
Materiales de las válvulas de compuerta DNOVA GVKN3431M-1W-Fb-S, material del cuerpo: acero al carbono, material de la cuchilla: acero inoxidable AISI 304, sello: metal, operado por volante
| - | Nombre de la pieza | Material |
| 1 | Caso | acero WCB |
| 2 | Schieber | acero inoxidable SS304 |
| 3 | Sello guía | PTFE |
| 4 | relleno | PTFE |
| 5 | Empaquetadura de casquillos | acero WCB |
| 6 | Tuerca | latón |
| 7 | Provenir | acero 2Cr13 |
| 8 | Estante | acero Q235 |
| 9 | Cojinete | acero GCr15 |
| 10 | Timón | hierro fundidoВ GGG40 |
| 11 | tapa | acero Q235 |
| 12 | Cuña | acero WCB |
Esquema de materiales de válvulas de compuerta deslizante DNOVA GVKN3431M-1W-Fb-S, material del cuerpo: acero al carbono, material de la cuchilla: acero inoxidable AISI 304, sello: metal, accionamiento por volante
Presupuesto
Entrega
El costo y el tiempo de entrega de su pedido dependen de varios factores, como el producto específico que solicita, la cantidad y el país de destino. Cada producto puede tener diferentes plazos de fabricación y requisitos de envío, lo que puede afectar el plazo de entrega general.
Para obtener la información más precisa y actualizada sobre los costos y plazos de entrega, le recomendamos contactar a nuestros gerentes de ventas. Con gusto le proporcionarán un presupuesto detallado y un plazo de entrega estimado según sus necesidades específicas.
No dude en comunicarse con nosotros si tiene alguna pregunta o necesita más ayuda con respecto a su pedido.
