The number that matters
Nominal pressure
10barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
La válvula de compuerta está diseñada para instalarse en tuberías como dispositivo de corte y regular el caudal del fluido en sistemas de suministro de agua (excepto agua potable) y en la industria química. Su principio de funcionamiento consiste en mover la compuerta (cuchilla) perpendicularmente al flujo del fluido. El caudal se detiene cuando el diámetro nominal de la tubería está completamente obstruido y se ajusta cuando está parcialmente obstruido.
B

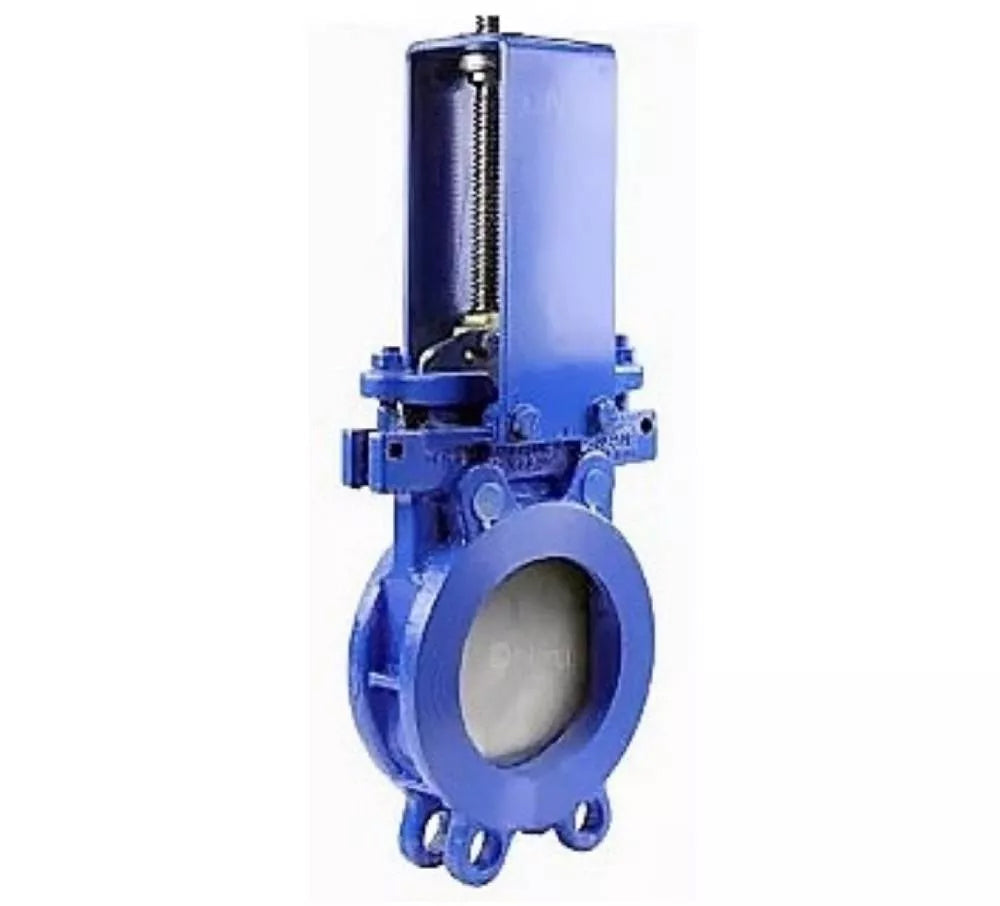

Dimensiones generales y de instalación de la válvula de guillotina DNOVA GVKN1331N-2W-Fb-ISO, material del cuerpo: fundición gris GGG40, material de la cuchilla: acero inoxidable AISI 304, junta: NBR, solo vástago:
| DN | Largo, mm | Re, mm | D1, mm | D2, mm | D0, mm | Alto 1, mm | T, mm | d, mm | в—Џ | Oh | N-ésimo, mm |
| 150 | 57 | 285 | 240 | 211 | 250 | 490 | 14 | 23 | 2 | 6 | 8-M20 |
| 250 | 70 | 395 | 350 | 319 | 250 | 690 | 16 | 23 | 4 | 8 | 12-M20 |
| 300 | 76 | 445 | 400 | 370 | 250 | 815 | 16 | 23 | 4 | 8 | 12-M20 |
B
| DN | D3, mm | D4, mm | D5, mm | n-Г˜d, mm | L1, mm | A, mm | B, mm |
| 150 | 125 | 102 | 70 | 4 – 12 | 48 | 6 | 20 |
| 250 | 125 | 102 | 70 | 4 – 12 | 48 | 6 | 20 |
| 300 | 125 | 102 | 70 | 4 – 12 | 48 | 6 | 20 |
Materiales de las válvulas de compuerta DNOVA GVKN1331N-2W-Fb-ISO, material del cuerpo: fundición GGG40, material de la cuchilla: acero inoxidable AISI 304, sello: NBR, solo vástago:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | hierro fundido GGG40 |
| 2 | Junta del asiento | NBR |
| 3 | Schieber | Acero inoxidable SS304 |
| 4 | Sello guía | PTFE |
| 5 | Sello | PTFE |
| 6 | Empaquetadura de casquillos | Acero WCB |
| 7 | Tuerca | latón |
| 8 | Vara | acero 2Cr13 |
| 9 | Estante | acero Q235 |
| 10 | Placa superior de la rejilla | hierro fundido QT450 |
| 11 | Cojinete | Acero GCr15 |
| 12 | Junta tórica | NBR |
B
- Body material
- hierro fundido GGG40
- Stopper Material
- acero inoxidable AISI 304
- Maximum allowable temperature
- 110 °C
- Connection type
- Brida compacta
- Control type
- solo tallo
- Gate valve type
- válvula de guillotina
- Nominal pressure
- 10 barras
- Type of seal
- NBR
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
