In detail
What it is made of
The number that matters
Nominal pressure
40bares
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Ácidos
- Medios viscosos
- Aguas residuales
- Medios en polvo y cristalizados
- Sistema de suministro de calor
- Sistema de suministro de agua
- Tuberías de aire comprimido
- Plantas de vapor

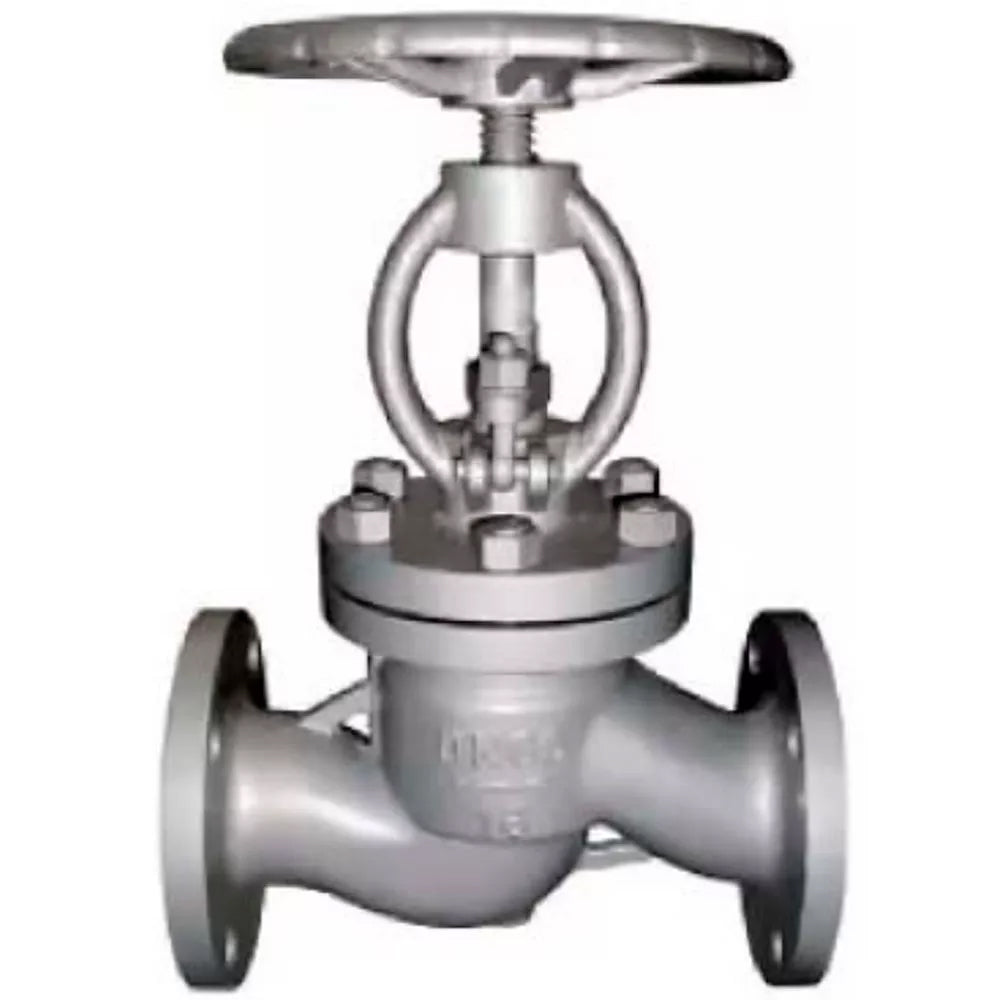

La válvula de cierre está diseñada para cortar completamente el flujo del fluido de trabajo en la tubería. Al girar el volante en sentido horario o antihorario, el movimiento rotatorio se transmite al husillo, y el disco fijado a este cierra o desgarra el orificio de paso en el cuerpo.
B
Dimensiones y dimensiones de instalación Válvulas de cierre con prensaestopas DNOVA VSO3131M-FS, material del cuerpo - acero inoxidable AISI 304, material del disco - acero inoxidable AISI 304, junta - metal, bridada:
| Modelo | Largo, mm | Re, mm | D1, mm | D2, mm | D3, mm | b, mm | f, mm | f1, mm | nd, mm | Peso, kg |
| DN15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-14 | 3.77 |
| DN20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | 5.15 |
| DN25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-14 | 5.85 |
| DN32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 7.04 |
| DN40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | 9.54 |
| DN50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 11.97 |
| DN65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-18 | 17.64 |
| DN80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 22.29 |
| DN100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 36.7 |
B
Materiales Válvulas de cierre con prensaestopas DNOVA VSO3131M-FS, material del cuerpo: acero inoxidable AISI 304, material del disco: acero inoxidable AISI 304, sello: metal, bridado:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | acero inoxidable CF8 (304) |
| 2 | Sillín | acero inoxidable CF8 (304) |
| 3 | Disco | acero inoxidable CF8 (304) |
| 4 | Funda de disco | acero inoxidable CF8 (304) |
| 5 | Provenir | acero inoxidable CF8 (304) |
| 6 | Empaquetadora | PTFE |
| 7 | Cubrir | acero inoxidable CF8 (304) |
| 8 | Semental | acero inoxidable CF8 (304) |
| 9 | tuerca | acero inoxidable CF8 (304) |
| 10 | Embalaje | grafito |
| 11 | Manga | acero inoxidable CF8 (304) |
| 12 | Tuerca del vástago | Acero ZQAL9-4 |
| 13 | Volante | hierro dúctil KTH330-08 |
B
- Body material
- acero inoxidable AISI 304
- Connection type
- con brida
- Operating environment
- Ácidos, Medios viscosos, Aguas residuales y Medios en polvo y cristalizados
- Applications
- Sistema de suministro de calor, Sistema de suministro de agua, Tuberías de aire comprimido, Plantas de vapor y Tuberías industriales
- Nominal pressure
- 40 bares
- Type of seal
- Metal
- Locking material
- acero inoxidable AISI 304
- Stop valve type
- glándula
- Country of origin
- Porcelana
