Descripción

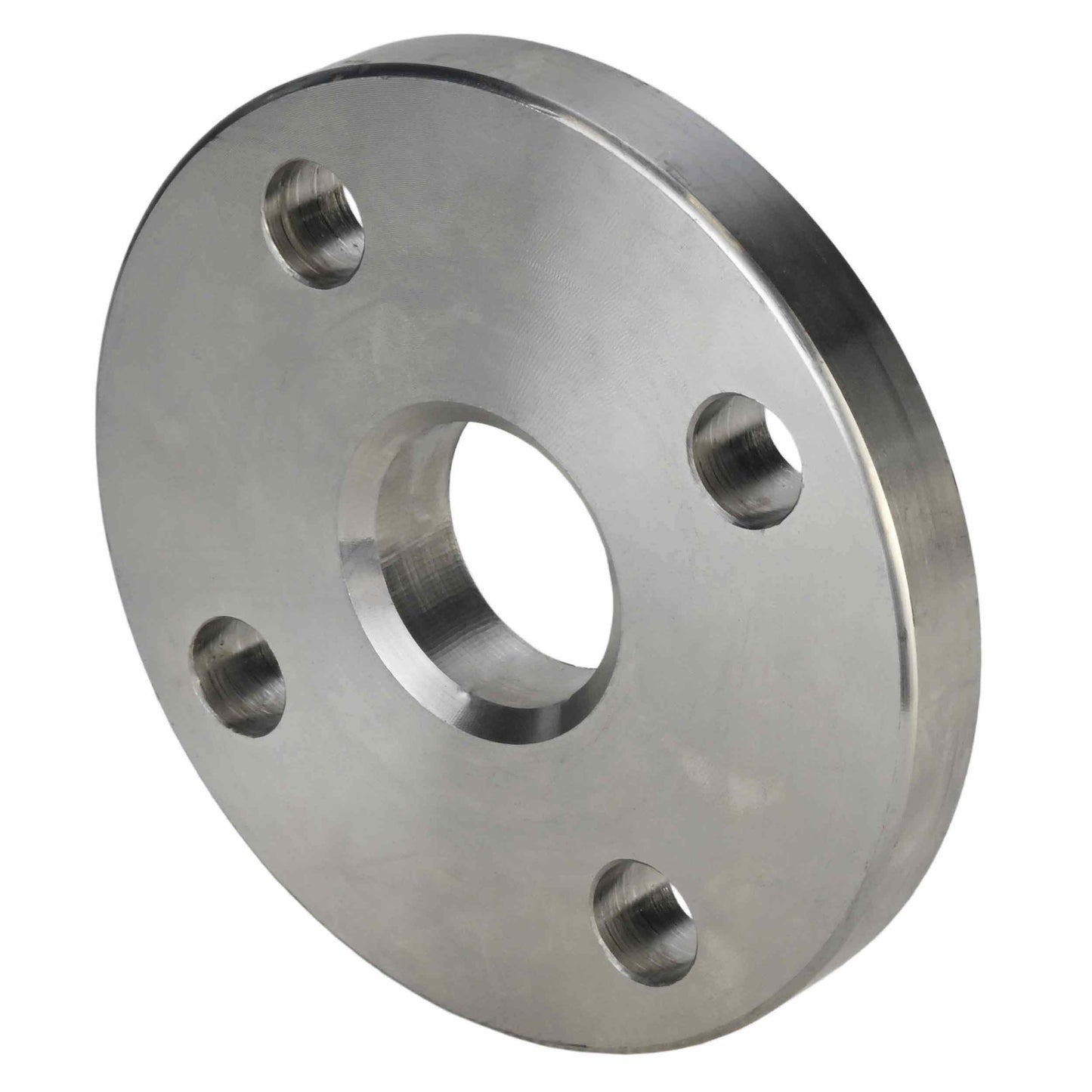

Una brida es un componente circular plano o elevado, generalmente con orificios para pernos o tornillos, que se utiliza para conectar o sellar los extremos de tuberías, tanques, barriles u otras piezas de equipos. Las bridas se utilizan en diversas industrias para proporcionar conexiones resistentes y a prueba de fugas entre los diferentes elementos de un sistema.
Dimensiones generales y de montaje de las bridas Material del cuerpo DNOVA: acero inoxidable AISI 321B
Boceto de brida B Material del cuerpo DNOVA: acero inoxidable AISI 321
| DN | dB | b | c1 | D | D1 | d | norte | h | Peso |
| 15 | 22 | 14 | 2 | 95 | 65 | 14 | 4 | 2 | 0,61 |
| 20 | 27,5 | 16 | 2 | 105 | 75 | 14 | 4 | 2 | 0,86 |
| 25 | 34,5 | 16 | 3 | 115 | 85 | 14 | 4 | 2 | 1,17 |
| 32 | 43,5 | 18 | 3 | 140 | 100 | 18 | 4 | 2 | 1,58 |
| 40 | 49,5 | 18 | 3 | 150 | 110 | 18 | 4 | 3 | 1,96 |
| 50 | 61,5 | 20 | 3 | 165 | 125 | 18 | 4 | 3 | 2,58 |
| 65 | 77,5 | 20 | 4 | 185 | 145 | 18 | 4 | 3 | 3,42 |
| 80 | 90,5 | 20 | 4 | 200 | 160 | 18 | 8 | 3 | 3,71 |
| 100 | 116 | 22 | 4 | 220 | 180 | 18 | 8 | 3 | 4,73 |
| 125 | 141,5 | 22 | 4 | 250 | 210 | 18 | 8 | 3 | 6,38 |
| 150 | 170,5 | 24 | 4 | 285 | 240 | 22 | 8 | 3 | 8,2 |
| 200 | 221,5 | 24 | 4 | 340 | 295 | 22 | 12 | 3 | 10,2 |
| 250 | 276,5 | 29 | 6 | 405 | 355 | 26 | 12 | 3 | 14,5 |
| 300 | 327,5 | 32 | 6 | 460 | 410 | 26 | 12 | 4 | 17,8 |
Presupuesto
Entrega
El costo y el tiempo de entrega de su pedido dependen de varios factores, como el producto específico que solicita, la cantidad y el país de destino. Cada producto puede tener diferentes plazos de fabricación y requisitos de envío, lo que puede afectar el plazo de entrega general.
Para obtener la información más precisa y actualizada sobre los costos y plazos de entrega, le recomendamos contactar a nuestros gerentes de ventas. Con gusto le proporcionarán un presupuesto detallado y un plazo de entrega estimado según sus necesidades específicas.
No dude en comunicarse con nosotros si tiene alguna pregunta o necesita más ayuda con respecto a su pedido.
