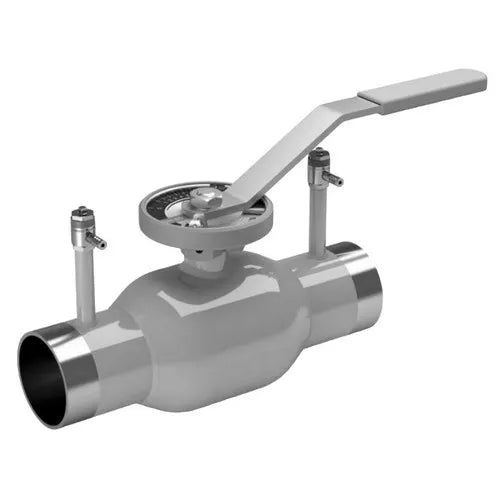

La válvula de bola se utiliza como válvula de cierre/regulación en sistemas de calefacción, suministro de agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
El cierre/regulación del caudal de trabajo se realiza mediante un elemento de bloqueo, una bola con una sección transversal especial. La bola gira sobre su eje mediante una manija con un indicador montado en el cuerpo. La válvula cuenta con una escala de valores. La posición seleccionada de la manija se fija con una tuerca. Las boquillas de medición están diseñadas para conectar dispositivos portátiles de equilibrado y medición, que permiten medir la presión diferencial, la temperatura y el caudal del fluido de trabajo. Estos instrumentos se utilizan para equilibrar la red y ajustar la válvula reguladora. Equilibrado de la red: ajuste de las presiones requeridas en diferentes secciones mediante el ajuste de la posición de la válvula reguladora de cierre. El instrumento se conecta a la válvula mediante boquillas de medición y no requiere drenar la tubería ni detener el funcionamiento de la red.
B
B
Dimensiones y dimensiones de válvulas de bola DNOVA BVR3232P(1pc)-SP-WH acero inoxidable 316, paso estándar, soldadas, con manija, con boquillas
| Modelo | Yo | D | D1 | G˜C | H | H1 |
| 50 | 300 ± 3 | 60 | 40 | 90 | 150 | 195 |
Boceto de dimensiones y dimensiones de válvulas de bola DNOVA BVR3232P(1pc)-SP-WH acero inoxidable 316, paso estándar, soldadas, con manija, con niples
B
B
Tabla de piezas y materiales para DNOVA BVR3232P(1pc)-SP-WH Acero inoxidable 316, orificio estándar, soldado, con mango, con boquillas
| - | Detalles | Material |
| 1 | Caso | acero inoxidable SS316 |
| 2 | pieza de brida | acero inoxidable SS316 |
| 3 | Carbonizarse | acero inoxidable SS316 |
| 4 | Provenir | acero inoxidable SS316 |
| 5 | Junta tórica | RPTFE |
| 6 | pezón |
acero inoxidable SS316 |
B
Boceto de piezas y materiales de válvulas de bola DNOVA BVR3232P(1pc)-SP-WH acero inoxidable 316, paso estándar, soldadas, con manija, con niples
