Válvulas de mariposa

Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos de doble efecto DNOVA PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
Las válvulas neumáticas se utilizan para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.

B

B

B

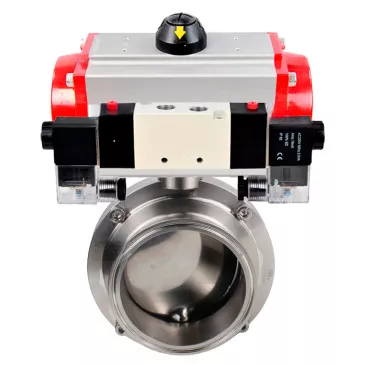

Características técnicas de las válvulas de mariposa DNOVA WBV3131S-2W-TH en acero inoxidable 304 de grado alimenticio, junta - Silicona, con actuador neumático DNOVA PA-SA-XXX y distribuidor neumático DNOVA 4V320-10 220V:

Característica	Valor
Tipo de válvula	Disco giratorio
Diámetro	15–100 mm
Presión nominal	10 barras
Temperatura del medio de trabajo	De -50 °C a +180 °C
Solicitud	Industria alimentaria
Tipo de conexión	Acoplamiento (roscado)
Tipo de control	Actuador neumático
Clase de estanqueidad	A
Garantía	12 meses

Datos técnicos de los actuadores rotativos neumáticos con resortes de retorno DNOVA PA-SA-XXX:

Característica	Valor
Tipo de actuador neumático	Con resortes de retorno
Par del actuador	14–30 Nm
Presión nominal	12 barras
Presión de funcionamiento	2...8 bares
Diámetro máximo de partícula	Menos de 30 ВµmВІ
Medio de trabajo	Aire comprimido filtrado o gases no agresivos, aceites
Rango de ajuste	В±5В° para rotación a 0В° y 90В°
Suministro de aire	G1/4"
Temperatura del medio de trabajo	De -20 a +80 °C

B

Características técnicas de las válvulas neumáticas DNOVA 4V320-10 220V:

Dimensiones generales y de instalación de válvulas de mariposa DNOVA WBV3131S-2W-TH en acero inoxidable 304 de grado alimenticio, sello - Silicona, con actuador neumático DNOVA PA-SA-XXX y distribuidor neumático DNOVA 4V320-10 220V:

Diámetro	Re, mm	G, mm	D1, mm	A, mm	Mmm	J, mm	K, mm
DN15	15	Rd34x1/8	78	66	86	126	8x8
DN20	19	Rd44x1/6	78	66	86	126	8x8
DN25	25	Rd52x1/6	78	66	86	126	8x8
DN32	31	Rd58x1/6	86	70	90	126	8x8
DN40	37	Rd65x1/6	90	74	92	126	8x8
DN50	49	Rd78x1/6	106	76	104	133	10x10
DN65	66	Rd95x1/6	124	80	113	144	10x10
DN80	81	Rd110x1/4	139	84	123.5	160	10x10
DN100	100	Rd130x1/4	159	104	133.5	160	10x10

B

B

Dimensiones y tamaños de montaje de actuadores neumáticos rotativos DNOVA con resortes de retorno PA-SA-XXX:

Modelo	A, mm	B, mm	C, mm	Re, mm	E, mm	F, mm	G, mm	Mmm	N, mm	Oh, mm	P, mm
PA-DA(SA)-052	108	153	30	41	72	26	15	80	30	34	20
PA-DA(SA)-065	125	174	36	46	89	26	15	80	30	34	20
PA-DA(SA)-083	152	216	46	55	109	26	15	80	30	34	20
PA-DA(SA)-105	189	279	55	64	134	26	25	80	30	41	20
PA-DA(SA)-130	210	308	67.5	70	157	36	25	80	30	62	30
PA-DA(SA)-140	268	405	76	77	174	36	30	130	30	62	30
PA-DA(SA)-160	310	465	87.5	87.5	199	38	30	130	30	62	30
PA-DA(SA)-210	390	542	113	113	257	38	40	130	30	79	30
PA-DA(SA)-270	510	722	146	146	333	38	52	130	30	79	30

B

B

Dimensiones generales y de instalación de las válvulas neumáticas DNOVA 4V320-10 220V:

B

Materiales de las válvulas de mariposa DNOVA WBV3131S-2W-TH acero inoxidable 304 de grado alimenticio, sello - Silicona, con actuador neumático DNOVA PA-SA-XXX y distribuidor neumático DNOVA 4V320-10 220V:

-	Nombre de la pieza	Material
1	Cuerpo	Acero inoxidable AISI 304
2	Conjunto rotatorio	Acero inoxidable AISI 304
3	Desct	Acero inoxidable AISI 304
4	Junta del asiento	EPDM o silicio
5	Tuerca	Acero A2~70
6	Tornillo	Acero A2~70
7	Enchufar	Plástico ABS
8	Manejar	Plástico de poliamida

Construcción de actuadores neumáticos rotativos DNOVA con resortes de retorno PA-SA-XXX:

-	Nombre	Cantidad	Material	Revestimiento
1	Cuerpo	1	Aluminio extruido	Anodizado duro
2	Tapones laterales	2	Aluminio fundido	-
3	Engranaje	1	Acero inoxidable	Niquelado
4	Pistón	2	Acero/Aluminio	Oxidación/galvanizado
5	Tapones	8	Acero inoxidable	-
6	Anillo de pistón	2	NBR	-
7	Ballestas	0–12	Acero para resortes	Recubrimiento epoxi
8	Cojinete de pistón	2	Plástico de ingeniería	-
9	Anillo de pistón	2	NBR	-
10	Enchufar	2	NBR	-
11	Anillo de empuje	2	Plástico de ingeniería	-
12	Anillo	1	Plástico de ingeniería	-
13	Arandela	1	Acero inoxidable	-
14	Clip de resorte	2	Acero inoxidable	-
15	Indicador	1	Plástico	-
16	Cuerpo indicador	1	Plástico	-
17	Cojinete	1	Plástico de ingeniería	-
18	Leva	1	Acero	Acero oxidado/galvanizado
19	Cojinete	1	NBR	-
20	Cojinete	1	Plástico de ingeniería	-
21	Cojinete	1	Plástico de ingeniería	-
22	Anillo de sellado	2	NBR	-
23	Anillo de sellado	2	NBR	-
24	Cojinete	2	Acero inoxidable	-
25	Tuerca de ajuste	2	Acero inoxidable	-
26	Tornillo de ajuste	2	Acero inoxidable	-
27	Cojinete	2	Aluminio	-
