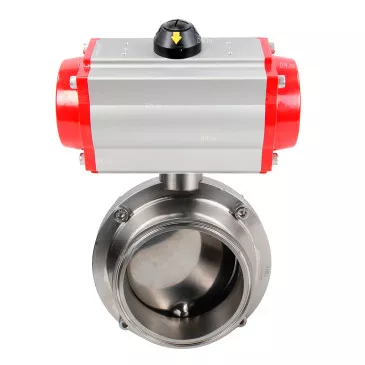

• Butterfly valves DNOVA WBV3131S-2W-C-H food grade stainless steel 304, seal - Silicon, with pneumatic actuator DNOVA PA-SA-XXX with return springs
1 1

Parts

Válvulas de mariposa

Model WBV3131S-2W-CH SKU D050-69056
$239.00 USD
$239.00 USD
Oferta Agotado
Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.
Request a quote
Ver todos los detalles

The number that matters

Nominal pressure

10barras

The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.

Applications

Media and industries

  • Agua
  • Vapor
  • Medios neutrales
  • Industria alimentaria

Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos de doble efecto DNOVA PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

B

B

B

Características técnicas de las válvulas de mariposa DNOVA WBV3131S-2W-CH en acero inoxidable 304 de grado alimenticio, junta - Silicona, con actuador neumático DNOVA PA-SA-XXX con resortes de retorno:

Característica

Valor

Tipo de válvula

Disco giratorio

Diámetro

15–100 mm

Presión nominal

10 barras

Temperatura del medio de trabajo

De -50 °C a +180 °C

Solicitud

Industria alimentaria

Tipo de conexión

Abrazadera

Tipo de control

Actuador neumático

Clase de estanqueidad

A

Garantía

12 meses

B

Datos técnicos de los actuadores rotativos neumáticos con resortes de retorno DNOVA PA-SA-XXX:

Característica

Valor

Tipo de actuador neumático

Con resortes de retorno

Par del actuador

14–30 Nm

Presión nominal

12 barras

Presión de funcionamiento

2...8 bares

Diámetro máximo de partícula

Menos de 30 ВµmВІ

Medio de trabajo

Aire comprimido filtrado o gases no agresivos, aceites

Rango de ajuste

В±5В° para rotación a 0В° y 90В°

Suministro de aire

G1/4"

Temperatura del medio de trabajo

De -20 a +80 °C

B

B

Dimensiones generales y de instalación de válvulas de mariposa DNOVA WBV3131S-2W-CH en acero inoxidable 304 de grado alimenticio, sello - Silicona, con actuador neumático DNOVA PA-SA-XXX con resortes de retorno:

Diámetro Re, mm D1, mm A, mm Mmm J, mm K, mm
DN15 34 78 66 86 126 8x8
DN20 34 78 66 86 126 8x8
DN25 50.5 78 66 86 126 8x8
DN32 50.5 86 66 90 126 8x8
DN40 50.5 90 70 92 126 8x8
DN50 64 106 76 104 133 10x10
DN65 91 124 80 113 144 10x10
DN80 106 139 84 123.5 160 10x10
DN100 119 159 104 133.5 160 10x10

B

B

Dimensiones y tamaños de montaje de actuadores neumáticos rotativos DNOVA con resortes de retorno PA-SA-XXX:

Modelo A, mm B, mm C, mm Re, mm E, mm F, mm G, mm Mmm N, mm Oh, mm P, mm
PA-DA(SA)-052 108 153 30 41 72 26 15 80 30 34 20
PA-DA(SA)-065 125 174 36 46 89 26 15 80 30 34 20
PA-DA(SA)-083 152 216 46 55 109 26 15 80 30 34 20
PA-DA(SA)-105 189 279 55 64 134 26 25 80 30 41 20
PA-DA(SA)-130 210 308 67.5 70 157 36 25 80 30 62 30
PA-DA(SA)-140 268 405 76 77 174 36 30 130 30 62 30
PA-DA(SA)-160 310 465 87.5 87.5 199 38 30 130 30 62 30
PA-DA(SA)-210 390 542 113 113 257 38 40 130 30 79 30
PA-DA(SA)-270 510 722 146 146 333 38 52 130 30 79 30

B


Materiales de las válvulas de mariposa DNOVA WBV3131S-2W-CH acero inoxidable 304 de grado alimenticio, sello - Silicona, con actuador neumático DNOVA PA-SA-XXX con resortes de retorno:

-

Nombre de la pieza

Material

1

Cuerpo

Acero inoxidable 304

2

Unidad giratoria

Acero inoxidable 304

3

Desct

Acero inoxidable 304

4

Junta del asiento

Silicio

5

Tuerca

Acero A2~70

6

Tornillo

Acero A2~70

7

Enchufar

Plástico ABS

B

B

Construcción de actuadores neumáticos rotativos DNOVA con resortes de retorno PA-SA-XXX:

-

Nombre

Cantidad

Material

Revestimiento

1

Cuerpo

1

Aluminio extruido

Anodizado duro

2

Tapones laterales

2

Aluminio fundido

-

3

Engranaje

1

Acero inoxidable

Niquelado

4

Pistón

2

Acero/Aluminio

Oxidación/galvanizado

5

Tapones

8

Acero inoxidable

-

6

Anillo de pistón

2

NBR

-

7

Ballestas

0–12

Acero para resortes

Recubrimiento epoxi

8

Cojinete de pistón

2

Plástico de ingeniería

-

9

Anillo de pistón

2

NBR

-

10

Enchufar

2

NBR

-

11

Anillo de empuje

2

Plástico de ingeniería

-

12

Anillo

1

Plástico de ingeniería

-

13

Arandela

1

Acero inoxidable

-

14

Clip de resorte

2

Acero inoxidable

-

15

Indicador

1

Plástico

-

16

Cuerpo indicador

1

Plástico

-

17

Cojinete

1

Plástico de ingeniería

-

18

Leva

1

Acero

Acero oxidado/galvanizado

19

Cojinete

1

NBR

-

20

Cojinete

1

Plástico de ingeniería

-

21

Cojinete

1

Plástico de ingeniería

-

22

Anillo de sellado

2

NBR

-

23

Anillo de sellado

2

NBR

-

24

Cojinete

2

Acero inoxidable

-

25

Tuerca de ajuste

2

Acero inoxidable

-

26

Tornillo de ajuste

2

Acero inoxidable

-

27

Cojinete

2

Aluminio

-

B

Body material
Acero inoxidable AISI 304
Maximum allowable temperature
180 °C
Connection type
Abrazadera
Control type
Actuador neumático
Operating environment
Agua, Vapor y Medios neutrales
Applications
Industria alimentaria
Nominal pressure
10 barras
Type of seal
Silicio
Disc material
Acero inoxidable AISI 304
Country of origin
Porcelana

Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.

Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
