The number that matters
Nominal pressure
10barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Vapor
- Medios neutrales
- Industria alimentaria

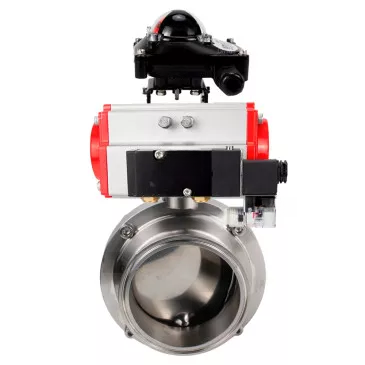

La válvula de mariposa está diseñada para usarse como válvula de cierre o control de flujo en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, de pulpa y papel, entre otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos DNOVA de doble efecto PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
Los distribuidores neumáticos se utilizan para el control en sistemas neumáticos con superficie de contacto NAMUR, para su instalación a través de orificios pasantes en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, los distribuidores tienen control unidireccional o bidireccional. Los distribuidores neumáticos con control electromagnético ofrecen una amplia gama de modelos e incluyen tipos comunes de conmutación para distribuidores neumáticos lineales de tres (3/2) y cinco (5/2 y 5/3). Diseñados para su uso con actuadores neumáticos de cuarto de vuelta.
La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales del elemento de cierre de la válvula: válvula de paso, válvula de mariposa o válvula de mariposa. Se instala sobre la superficie del actuador neumático y se conecta al eje del actuador según la norma DIN. Normalmente, hay dos sensores en una caja sellada que monitorizan la posición del eje del actuador y emiten señales en posiciones extremas. Se utilizan microinterruptores OMRON, sensores inductivos o interruptores de láminas.
B
Características técnicas de las válvulas de disco de abrazadera rotativa DNOVA WBV3131E-2W-CH DN15-100 PN10 acero inoxidable 304 de grado alimenticio, EPDM:
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 15-100 milímetros |
| Presión nominal | 10 barras |
| Temperatura del entorno de trabajo | de -20 a +135 °C |
| Solicitud | Industria alimentaria |
| Tipo de conexión | abrazadera |
| Tipo de control | accionamiento neumático |
| Clase de sellado | A |
B
Características técnicas de los actuadores neumáticos rotativos de doble efecto DNOVA PA-DA-XXX:
| Característica | Significado |
| Tipo de accionamiento neumático | doble efecto |
| Par motor | 14-30 Nm |
| Presión nominal | 12 barras |
| Presión de trabajo | 2...8 bares |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Entorno de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Rango de ajuste | В±5В° para rotación a 0В° y 90В° |
| Suministro de aire | G1/4" |
| Temperatura del entorno de trabajo | de -20 a +80 °C |
B
B
Distribuidores neumáticos DNOVA 4M310-08 220V
B
Características técnicas de los distribuidores neumáticos DNOVA 4M310-08 220V:
| Característica | Significado |
| Modelo de distribuidor neumático | 4m310-08 220v |
| Tensión de alimentación | 220 V |
| Diseño | tipo de carrete |
| Presión nominal | 12 barras |
| Presión de trabajo | 1,5...8 bares |
| Temperatura ambiente | de +5 a +50 °C |
| Entorno de trabajo | aire comprimido filtrado |
| Frecuencia de respuesta | 5 ciclos/s |
| Grado de protección | IP65 |
| Fijación | a través de agujeros en el cuerpo |
| Material del cuerpo | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos |
B
B
Bloques de interruptores de límite DNOVA APL-210N
B
Características técnicas de los interruptores de final de carrera DNOVA APL-210N:
| Característica | Significado |
| Modelo de bloque de interruptor de límite | APL-210N |
| Protección | IP65 para todo tipo de clima |
| Temperatura ambiente | de -40 °C a +80 °C |
| Rosca de entrada de cable | 2 x NPT1/2" |
| Bloque de terminales | 8 celdas de 0,08 a 2,6 mm² |
| Voltaje | 12 V, 24 V, 38 V, 48 V, 110 V, 220 V, 250 V |
| Sensor | 2 microinterruptores electromecánicos SPDT OMRON V151-1C25 |
| Recubrimiento externo | revestimiento de poliéster (negro) |
| Eje | estándar (17 mm) |
B
B
Esquema de dimensiones de válvulas de mariposa DNOVA WBV3131E-2W-CH DN15-100 PN10 acero inoxidable grado alimenticio 304, EPDM
B
Dimensiones generales y de instalación de las válvulas de mariposa tipo abrazadera DNOVA WBV3131E-2W-CH DN15-100 PN10 acero inoxidable 304 de grado alimenticio, EPDM:
| Diámetro | Re, mm | D1, mm | A, mm | Mmm | J, mm | K, mm |
| DN15 | 34 | 78 | 66 | 86 | 126 | 8x8 |
| DN20 | 34 | 78 | 66 | 86 | 126 | 8x8 |
| DN25 | 50.5 | 78 | 66 | 86 | 126 | 8x8 |
| DN32 | 50.5 | 86 | 66 | 90 | 126 | 8x8 |
| DN40 | 50.5 | 90 | 70 | 92 | 126 | 8x8 |
| DN50 | 64 | 106 | 76 | 104 | 133 | 10x10 |
| DN65 | 91 | 124 | 80 | 113 | 144 | 10x10 |
| DN80 | 106 | 139 | 84 | 123.5 | 160 | 10x10 |
| DN100 | 119 | 159 | 104 | 133.5 | 160 | 10x10 |
B
B
Dimensiones generales y de instalación de los actuadores rotativos neumáticos de doble efecto DNOVA PA-DA-XXX:
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm | F, mm | G, mm | Mmm | N, mm | Oh, mm | P, mm |
| PA-DA(SA)-052 | 108 | 153 | 30 | 41 | 72 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-065 | 125 | 174 | 36 | 46 | 89 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-083 | 152 | 216 | 46 | 55 | 109 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-105 | 189 | 279 | 55 | 64 | 134 | 26 | 25 | 80 | 30 | 41 | 20 |
| PA-DA(SA)-130 | 210 | 308 | 67.5 | 70 | 157 | 36 | 25 | 80 | 30 | 62 | 30 |
| PA-DA(SA)-140 | 268 | 405 | 76 | 77 | 174 | 36 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-160 | 310 | 465 | 87.5 | 87.5 | 199 | 38 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-210 | 390 | 542 | 113 | 113 | 257 | 38 | 40 | 130 | 30 | 79 | 30 |
| PA-DA(SA)-270 | 510 | 722 | 146 | 146 | 333 | 38 | 52 | 130 | 30 | 79 | 30 |
B
B
Esquema de dimensiones de distribuidores neumáticos DNOVA 4M310-08 220V
B
B
Dimensiones generales y de instalación de los distribuidores neumáticos DNOVA 4M310-08 220V:
| Profundidad, mm | 27 |
| Altura, mm | 69 |
| Ancho, mm | 134.5 |
B
B
Esquema de las dimensiones de los bloques de finales de carrera DNOVA APL-210N
B
B
Dimensiones generales y de instalación de las unidades de interruptores de límite DNOVA APL-210N:
| Profundidad, mm | 112 |
| Altura, mm | 77 |
| Ancho, mm | 88 |
Boceto de materiales de válvulas de mariposa DNOVA WBV3131E-2W-CH DN15-100 PN10 acero inoxidable de grado alimenticio 304, EPDM
B
Materiales de las piezas de las válvulas de disco de abrazadera rotativa DNOVA WBV3131E-2W-CH DN15-100 PN10 acero inoxidable 304 de grado alimenticio, EPDM:
| No. | Nombre de la pieza | Material |
| 1 | Marco | acero inoxidable 304 |
| 2 | Nudo pivote | acero inoxidable 304 |
| 3 | Disco | acero inoxidable 304 |
| 4 | Sello de silla de montar | EPDM |
| 5 | tornillo | acero A2~70 |
| 6 | Tornillo | acero A2~70 |
| 7 | Corcho | Plástico ABS |
B
B
Boceto de actuadores neumáticos rotativos DNOVA de doble efecto PA-DA-XXX
B
Diseño de actuadores neumáticos rotativos de doble efecto DNOVA PA-DA-XXX:
| No. | Nombre | Cantidad | Material |
| 1 | Marco | 1 | aluminio extruido (acabado anodizado duro) |
| 2 | Tapones laterales | 2 | aluminio fundido |
| 3 | Engranaje | 1 | acero inoxidable (niquelado) |
| 4 | Pistón | 2 | acero/aluminio (oxidación/galvanizado) |
| 5 | Tapones | 8 | acero inoxidable |
| 6 | Anillo de pistón | 2 | NBR |
| 7 | Ballestas | 0-12 | acero para muelles (recubrimiento epoxi) |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería |
| 9 | Anillo de pistón | 2 | NBR |
| 10 | Enchufar | 2 | NBR |
| 11 | Anillo de empuje | 2 | plástico de ingeniería |
| 12 | Anillo | 1 | plástico de ingeniería |
| 13 | Arandela | 1 | acero inoxidable |
| 14 | Abrazadera de resorte | 2 | acero inoxidable |
| 15 | Indicador | 1 | plástico |
| 16 | Carcasa del indicador | 1 | plástico |
| 17 | Cojinete | 1 | plástico de ingeniería |
| 18 | Leva | 1 | acero (oxidación/galvanizado) |
| 19 | Cojinete | 1 | NBR |
| 20 | Cojinete | 1 | plástico de ingeniería |
| 21 | Cojinete | 1 | plástico de ingeniería |
| 22 | Anillo de sellado | 2 | NBR |
| 23 | Anillo de sellado | 2 | NBR |
| 24 | Cojinete | 2 | acero inoxidable |
| 25 | Tuerca de ajuste | 2 | acero inoxidable |
| 26 | Tornillo de ajuste | 2 | acero inoxidable |
| 27 | Manga | 2 | aluminio |
- Body material
- Acero inoxidable AISI 304
- Maximum allowable temperature
- 135 °C
- Connection type
- Abrazadera
- Control type
- Actuador neumático
- Operating environment
- Agua, Vapor y Medios neutrales
- Applications
- Industria alimentaria
- Nominal pressure
- 10 barras
- Type of seal
- EPDM
- Disc material
- Acero inoxidable AISI 304
- Voltage
- 220 V
- Country of origin
- Porcelana
