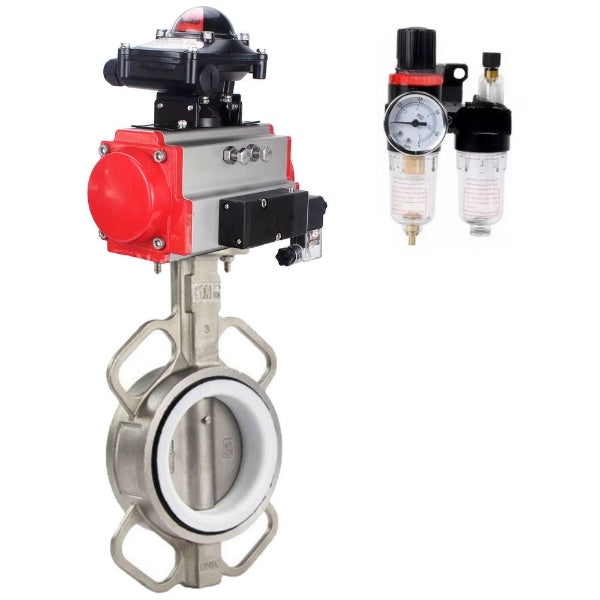

Las válvulas de mariposa DNOVA están diseñadas para su uso como válvulas de cierre o regulación para el control de flujo en sistemas de suministro de calor y agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
La válvula neumática DNOVA 4V320-10 220V se utiliza para cambiar la dirección, iniciar y detener los flujos de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
El interruptor de límite DNOVA APL-410N EX es un dispositivo electrotécnico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del dispositivo de cierre de las válvulas de tuberías. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de la tubería está cerrada, solo se ve la parte roja de la semiesfera marcada como CERRADO; si está abierta, solo se ve la parte amarilla marcada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso de unidades de interruptores de límite, es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a los sistemas de control automatizados, lo que permite aumentar la confiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de fallas.
La unidad de tratamiento de aire AFC2000 está diseñada para purificar el aire comprimido de la humedad y las partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde un depósito en la corriente de aire comprimido a los elementos del sistema neumático con un amplio rango de capacidad, desde 500 litros/minuto hasta 10 000 litros/minuto. El lubricador añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para una mayor lubricación de los componentes de control, como cilindros y válvulas neumáticas.

B

B

Parámetros técnicos de la válvula de mariposa DNOVA WBV3232P-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, junta: PTFE, con actuador neumático con resortes de retorno PA-SA, 4V320-10 220V, unidad de interruptor de límite APL-410N Ex, ATU AFC2000:

Dimensiones y tamaños de la válvula de mariposa DNOVA WBV3232P-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, junta - PTFE, con actuador neumático con resortes de retorno PA-SA, 4V320-10 220V, unidad de interruptor de límite APL-410N Ex, ATU AFC2000:

B

Tabla de piezas y materiales de la válvula de mariposa DNOVA WBV3232P-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, junta - PTFE, con actuador neumático con resortes de retorno PA-SA, 4V320-10 220V, unidad de interruptor de límite APL-410N Ex, ATU AFC2000:

B

Parámetros técnicos de la válvula neumática DNOVA 4V320-10 220V:

B

B

Parámetros técnicos de las unidades de interruptores de límite DNOVA APL-410N EX

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
