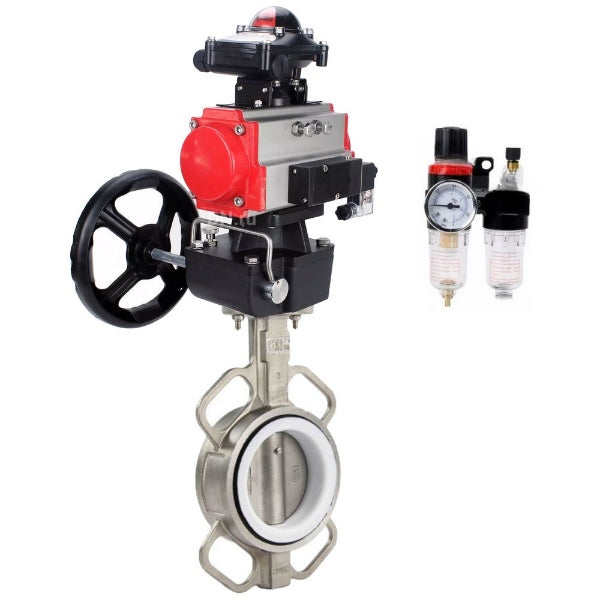

Las válvulas de mariposa WBV3232P-2W-Fb-H están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.

La válvula neumática 4V320-10 220V se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.

El interruptor de límite APL-410N EX es un dispositivo electrotécnico diseñado para la apertura y el cierre del circuito de trabajo y la visualización de las posiciones del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite se encuentra una semiesfera indicadora visual bicolor. Si la conexión de la tubería está cerrada, solo se ve la parte roja de la semiesfera marcada como CERRADO; si está abierta, solo se ve la parte amarilla marcada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso del BCV es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a los sistemas de control automatizados, lo que permite aumentar la confiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de fallas.

El actuador manual de doble vuelta MON con engranaje sinfín y reductor HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficiente y eficaz para todas las aplicaciones de control manual.

La unidad de tratamiento de aire AFC2000 está diseñada para purificar el aire comprimido de la humedad y las partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde un depósito en la corriente de aire comprimido a los elementos del sistema neumático con un amplio rango de capacidad, desde 500 litros/minuto hasta 10 000 litros/minuto. El lubricador añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para una mayor lubricación de los componentes de control, como cilindros y válvulas neumáticas.

B

B

Parámetros técnicos de la válvula de mariposa DNOVA WBV3232P-2W-Fb-H, cuerpo de acero inoxidable AISI 316L, disco de acero inoxidable AISI 316L, junta de PTFE, con actuador neumático de doble acción PA-DA, 4V320-10 220V, LSU APL-410N Ex, volante MON, ATU AFC2000:

Dimensiones y tamaños de la válvula de mariposa DNOVA WBV3232P-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, sello - PTFE, con actuador neumático de doble acción PA-DA, 4V320-10 220V, LSU APL-410N Ex, volante MON, ATU AFC2000:

B

Tabla de partes y materiales de la válvula de mariposa DNOVA WBV3232P-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, sello - PTFE, con actuador neumático de doble acción PA-DA, 4V320-10 220V, LSU APL-410N Ex, volante MON, ATU AFC2000:

B

Parámetros técnicos de la válvula neumática DNOVA 4V320-10 220V:

B

B

Parámetros técnicos de las unidades de interruptores de límite DNOVA APL-410N EX

B

Parámetros técnicos de los dobladores manuales DNOVA MON:

B

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
