Descripción
Las válvulas de mariposa DNOVA WBV3232P-2W-Fb-H están diseñadas para su uso como válvulas de cierre o control para el control de flujo en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.
El distribuidor neumático DNOVA 4V320-08 220V se utiliza para cambiar la dirección, iniciar, detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externa.
El interruptor de límite DNOVA APL-210N es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del elemento de cierre de las válvulas de tuberías. Normalmente, una caja sellada contiene dos interruptores mecánicos de hasta 250 V, que monitorizan la posición del vástago del actuador y emiten señales en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite se encuentra una semiesfera bicolor del indicador visual. Si la válvula de la tubería conectada está cerrada, solo es visible la parte roja de la semiesfera con la inscripción "CERRADO"; si está abierta, solo es visible la parte amarilla con la inscripción "ABIERTO". Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre las posiciones abierta y cerrada reduce la probabilidad de una percepción errónea de la información. Gracias al uso de la LSU, es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a los sistemas de control automatizados, lo que aumenta la confiabilidad del sistema en su conjunto y simplifica el diagnóstico cuando se detectan fallas.
La unidad de preparación de aire AFC2000 está diseñada para purificar el aire comprimido de la humedad y las partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel determinado y suministrar lubricante desde el tanque al flujo de aire comprimido hacia los elementos del sistema neumático con un amplio rango de caudal, desde 500 litros/minuto hasta 10 000 litros/minuto. El lubricador (pulverizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de los componentes de control: cilindros y distribuidores neumáticos.
B

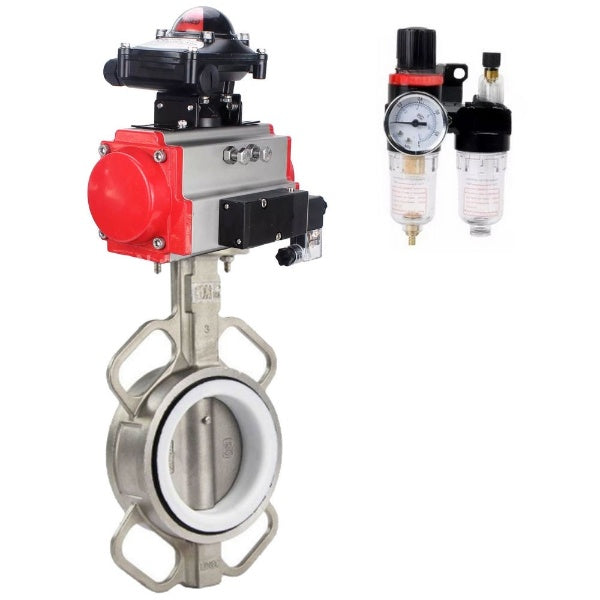

Parámetros técnicos de la válvula DNOVA WBV3232P-2W-Fb-H, cuerpo de acero inoxidable AISI 316L, disco de acero inoxidable AISI 316L, junta de PTFE, con actuador neumático de doble acción PA-DA, 4V320-08 220 V, LSU APL-210N, ATU AFC2000.
| Nombre | Significado |
| Presión nominal PN, bar | 16 |
| Temperatura del entorno de trabajo, В°C | de -29 a 180 |
| Conexión a la tubería | entre bridas |
| Tipo de obturador | disco giratorio |
| Tipo de control | accionamiento neumático |
B
B
Boceto de DNOVA WBV3232P-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, sello: PTFE, con actuador neumático de doble acción PA-DA, 4V320-08 220V, LSU APL-210N, ATU AFC2000
B
Dimensiones y tamaños de DNOVA WBV3232P-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, sello - PTFE, con actuador neumático de doble acción PA-DA, 4V320-08 220V, LSU APL-210N, ATU AFC2000
| Diámetro interior, mm | Largo, mm | Re, mm | Mmm | F, mm | L1, mm | G, mm | X, mm | Y, mm |
| 40 | 33 | 71 | 166 | 135 | 216 | 77 | 88 | 162 |
| 50 | 45 | 73 | 238 | 135 | 216 | 77 | 88 | 162 |
| 65 | 48 | 85 | 264 | 135 | 216 | 77 | 88 | 162 |
| 80 | 49 | 100 | 276 | 135 | 216 | 77 | 88 | 162 |
| 100 | 55 | 131 | 314 | 160 | 279 | 77 | 88 | 162 |
| 125 | 58 | 155 | 340 | 160 | 279 | 77 | 88 | 162 |
| 150 | 59 | 184 | 365 | 193 | 308 | 77 | 88 | 162 |
| 200 | 64 | 234 | 437 | 210 | 405 | 77 | 88 | 162 |
| 250 | 70 | 288 | 495 | 210 | 405 | 77 | 88 | 162 |
| 300 | 80 | 340 | 579 | 237 | 465 | 77 | 88 | 162 |
B
B
Boceto de piezas y materiales de válvulas de mariposa DNOVA WBV3232P-2W-Fb-H
B
B
Distribuidor neumático DNOVA 4V320-08 220V
B
Bloque de interruptor de límite DNOVA APL-210N
B
B
Parámetros técnicos del interruptor de límite DNOVA APL-210N
| Nombre | Significado |
| Modelo de bloque de interruptor de límite | APL-210N |
| Vida útil, años | 10 |
B
B
Tabla de partes y materiales del bloque de final de carrera DNOVA APL-210N:
| No. | Nombre | Material |
| 1 | Marco | aluminio fundido |
| 2 | Tapa del indicador | plástico de poliéster |
| 3 | Indicador 3D | Plástico ABC |
| 4 | Leva | plástico de poliéster |
| 5 | Primavera | acero inoxidable |
| 6 | Tornillos | acero inoxidable |
| 7 | Anillos de sellado | NBR |
| 8 | Manga | bronce |
| 9 | Terminal de tierra | acero inoxidable |
| 10 | Eje | acero inoxidable |
B
B
Boceto de DNOVA AFC2000
B
Parámetros principales de la unidad de preparación de aire DNOVA AFC2000
| Presión de trabajo, bar | 8 |
| Presión máxima, bar | 10 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Presión de destrucción, bar | 15 |
| Conexión de aire | 1/4" |
| Temperatura de funcionamiento, C | de -5 a +60 |
| Tamaño de partículas filtradas, Вµm | 40 |
| Viscosidad del aceite | ISO VG 32 |
| Peso, kg | 0.395 |
| Composición del kit | filtro separador de humedad, regulador de presión, lubricador, soporte |
