Descripción

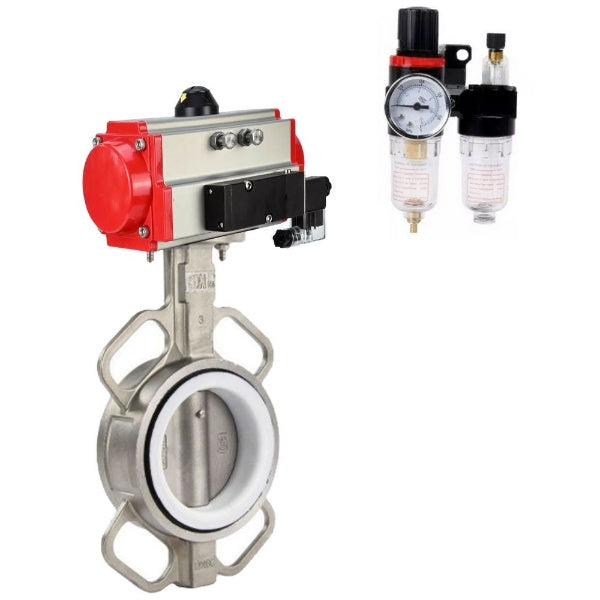

Las válvulas de mariposa DNOVA WBV3232P-2W-Fb-H están diseñadas para su uso como válvulas de cierre o control para el control de flujo en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.
El distribuidor neumático DNOVA 4V320-08 220V se utiliza para cambiar la dirección, iniciar, detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externa.
La unidad de preparación de aire AFC2000 está diseñada para purificar el aire comprimido de la humedad y las partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel determinado y suministrar lubricante desde el tanque al flujo de aire comprimido hacia los elementos del sistema neumático con un amplio rango de caudal, desde 500 litros/minuto hasta 10 000 litros/minuto. El lubricador (pulverizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de los componentes de control: cilindros y distribuidores neumáticos.
B
B
Parámetros técnicos de la válvula DNOVA WBV3232P-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, junta: PTFE, con actuador neumático de doble acción PA-DA, 4V320-08 220V, ATU AFC2000.
| Nombre | Significado |
| Presión nominal PN, bar | 16 |
| Temperatura del entorno de trabajo, В°C | de -29 a 180 |
| Conexión a la tubería | entre bridas |
| Tipo de obturador | disco giratorio |
| Tipo de control | accionamiento neumático |
B
B
Boceto de DNOVA WBV3232P-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, sello: PTFE, con actuador neumático de doble acción PA-DA, 4V320-08 220V, ATU AFC2000
B
Dimensiones y tamaños de DNOVA WBV3232P-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, sello - PTFE, con actuador neumático de doble acción PA-DA, 4V320-08 220V, ATU AFC2000
| Diámetro interior, mm | Largo, mm | Re, mm | Mmm | F, mm | L1, mm | X, mm | Y, mm |
| 40 | 33 | 71 | 166 | 135 | 216 | 88 | 162 |
| 50 | 45 | 73 | 238 | 135 | 216 | 88 | 162 |
| 65 | 48 | 85 | 264 | 135 | 216 | 88 | 162 |
| 80 | 49 | 100 | 276 | 135 | 216 | 88 | 162 |
| 100 | 55 | 131 | 314 | 160 | 279 | 88 | 162 |
| 125 | 58 | 155 | 340 | 160 | 279 | 88 | 162 |
| 150 | 59 | 184 | 365 | 193 | 308 | 88 | 162 |
| 200 | 64 | 234 | 437 | 210 | 405 | 88 | 162 |
| 250 | 70 | 288 | 495 | 210 | 405 | 88 | 162 |
| 300 | 80 | 340 | 579 | 237 | 465 | 88 | 162 |
B
B
Boceto de piezas y materiales de válvulas de mariposa DNOVA WBV3232P-2W-Fb-H
B
B
Distribuidor neumático DNOVA 4V320-08 220V
B
Parámetros técnicos del distribuidor neumático DNOVA 4V320-08 220V
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Modelo de distribuidor neumático | 4V320-08 220 V |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Frecuencia de respuesta, ciclos/seg | 5 |
B
B
Boceto de DNOVA AFC2000
B
Parámetros principales de la unidad de preparación de aire DNOVA AFC2000
| Presión de trabajo, bar | 8 |
| Presión máxima, bar | 10 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Presión de destrucción, bar | 15 |
| Conexión de aire | 1/4" |
| Temperatura de funcionamiento, C | de -5 a +60 |
| Tamaño de partículas filtradas, Вµm | 40 |
| Viscosidad del aceite | ISO VG 32 |
| Peso, kg | 0.395 |
| Composición del kit | filtro separador de humedad, regulador de presión, lubricador, soporte |
