Válvula de mariposa

Las válvulas de mariposa DNOVA WBV3232N-2W-Fb-H están diseñadas para su uso como válvulas de cierre o control para el control de flujo en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.

El distribuidor neumático DNOVA 4V320-08 220V se utiliza para cambiar la dirección, iniciar, detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externa.

La unidad de preparación de aire AFC2000 está diseñada para purificar el aire comprimido de la humedad y las partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel determinado y suministrar lubricante desde el tanque al flujo de aire comprimido hacia los elementos del sistema neumático con un amplio rango de caudal, desde 500 litros/minuto hasta 10 000 litros/minuto. El lubricador (pulverizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de los componentes de control: cilindros y distribuidores neumáticos.

B

B

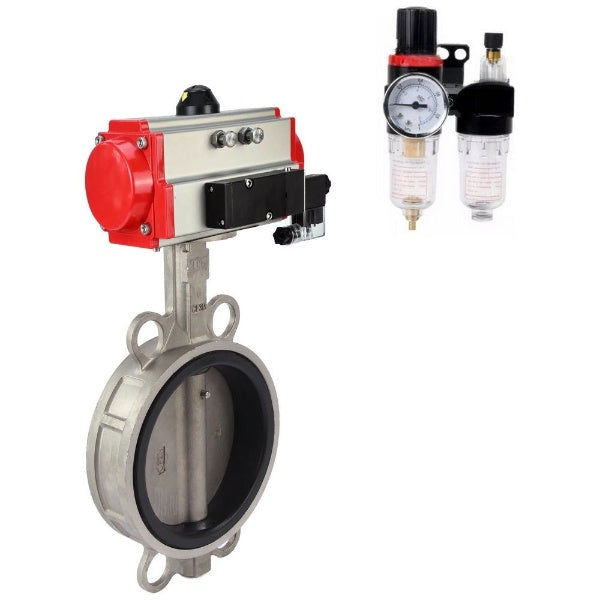

Parámetros técnicos de la válvula DNOVA WBV3232N-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, junta: NBR, con actuador neumático de doble acción PA-DA, 4V320-08 220V, ATU AFC2000.

Nombre	Significado
Presión nominal PN, bar	16
Temperatura del entorno de trabajo, В°C	de -20 a 85
Conexión a la tubería	entre bridas
Tipo de obturador	disco giratorio
Tipo de control	accionamiento neumático

B

B

Boceto de DNOVA WBV3232N-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, sello: NBR, con actuador neumático de doble acción PA-DA, 4V320-08 220V, ATU AFC2000

B

Dimensiones y tamaños de DNOVA WBV3232N-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, sello - NBR, con actuador neumático de doble acción PA-DA, 4V320-08 220V, ATU AFC2000

Diámetro interior, mm	Largo, mm	Re, mm	Mmm	F, mm	L1, mm	X, mm	Y, mm
40	33	71	166	98	153	88	162
50	45	73	238	115	174	88	162
65	48	85	264	115	174	88	162
80	49	100	276	135	216	88	162
100	55	131	314	135	216	88	162
125	58	155	340	135	216	88	162
150	59	184	365	160	279	88	162
200	64	234	437	193	308	88	162
250	70	288	495	210	405	88	162
300	80	340	579	210	405	88	162

B

B

Boceto de piezas y materiales de válvulas de mariposa DNOVA WBV3232P-2W-Fb-H

B

Tabla de piezas y materiales de las válvulas de mariposa DNOVA WBV3232N-2W-Fb-H:

Distribuidor neumático DNOVA 4V320-08 220V

B

Parámetros técnicos del distribuidor neumático DNOVA 4V320-08 220V

Nombre	Significado
Tipo de distribuidor neumático	válvula de carrete
Modelo de distribuidor neumático	4V320-08 220 V
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Frecuencia de respuesta, ciclos/seg	5

B

Boceto de ATU DNOVA AFC2000
