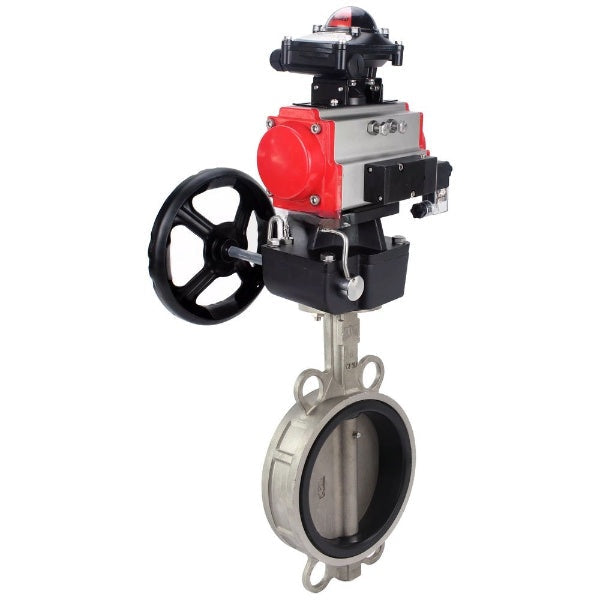

Las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H están diseñadas para su uso como válvulas de cierre o control para el control de flujo en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.

El distribuidor neumático DNOVA 4V320-10 220V se utiliza para cambiar la dirección, iniciar, detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externa.

El interruptor de límite DNOVA APL-210N es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del elemento de cierre de las válvulas de tuberías. Normalmente, una caja sellada contiene dos interruptores mecánicos de hasta 250 V, que monitorizan la posición del vástago del actuador y emiten señales en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite se encuentra una semiesfera bicolor del indicador visual. Si la válvula de la tubería conectada está cerrada, solo es visible la parte roja de la semiesfera con la inscripción CERRADO; si está abierta, solo es visible la parte amarilla con la inscripción ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre las posiciones abierta y cerrada reduce la probabilidad de una percepción errónea de la información. Gracias al uso de la LSU, es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a los sistemas de control automatizados, lo que aumenta la confiabilidad del sistema en su conjunto y simplifica el diagnóstico cuando se detectan fallas.

El mando manual DNOVA MON con sinfín y reductor HDM permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las tareas de mando manual.

B

B

Parámetros técnicos de las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H PN16, distribuidor neumático 4V320-10 220V, LSU APL-210N, anulación manual MON:

Nombre	Significado
Presión nominal PN, bar	16
Temperatura del entorno de trabajo, В°C	de -20 a 120
Solicitud	Ventilación y aire acondicionado estacionario, suministro de agua, suministro de calor.
Conexión a la tubería	entre bridas
Tipo de obturador	disco giratorio
Tipo de control	accionamiento neumático

B

B

Boceto de válvulas de mariposa DN.ru WBV3232E-2W-Fb-H con distribuidor neumático 4V320-10 220V, LSU APL-210N, respaldo manual MON

B

B

Dimensiones y tamaños de válvulas de mariposa DNOVA WBV3232E-2W-Fb-H con distribuidor neumático 4V320-10 220V, APL-210N LSU, respaldo manual MON:

Diámetro interior, mm	Largo, mm	Re, mm	Mmm	F, mm	L1, mm	E, mm	G, mm
40	33	71	166	98	153	120	77
50	45	73	238	115	174	120	77
65	48	85	264	115	174	120	77
80	49	100	276	135	216	133	77
100	55	131	314	135	216	133	77
125	58	155	340	135	216	133	77
150	59	184	365	160	279	180	77
200	64	234	437	193	308	180	77
250	70	288	495	210	405	195	77
300	80	340	579	210	405	195	77

B

B

Esquema de piezas y materiales de válvulas de mariposa DNOVA WBV3232E-2W-Fb-H

B

Tabla de piezas y materiales de las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H:

No.	Nombre	Material
1	Marco	Acero inoxidable AISI316L (03x17H14M3)
2	Bofetada	EPDM
3, 4, 5	Disco, varilla, perno	Acero AISI316L (03x17H14M3)
6	Manga	PTFE
7	Anillo de sellado	Nitrilo NBR
8	Lámina	Acero carbono

B

B

Parámetros técnicos del distribuidor neumático DNOVA 4V320-10 220V

Nombre	Significado
Tipo de distribuidor neumático	válvula de carrete
Modelo de distribuidor neumático	4V320-10 220 V
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Frecuencia de respuesta, ciclos/seg	5

B

B

Bloque de interruptor de límite DNOVA APL-210N

B

Parámetros técnicos del interruptor de límite DNOVA APL-210N

Nombre	Significado
Modelo de bloque de interruptor de límite	APL-210N
Vida útil, años	10

B

B

Tabla de partes y materiales del bloque de final de carrera DNOVA APL-210N:

No.	Nombre	Material
1	Marco	aluminio fundido
2	Tapa del indicador	plástico de poliéster
3	Indicador 3D	Plástico ABC
4	Leva	plástico de poliéster
5	Primavera	acero inoxidable
6	Tornillos	acero inoxidable
7	Anillos de sellado	NBR
8	Manga	bronce
9	Terminal de tierra	acero inoxidable
10	Eje	acero inoxidable

B

B

Boceto de la copia de seguridad manual de DNOVA MON

B

Parámetros técnicos de las copias de seguridad manuales DNOVA MON:

Nombre	Significado
Método de instalación	horizontal/vertical
Grado de protección, IP	67
Tipo de conexión	ISO 5211

B

B

Boceto de partes y materiales del manual de respaldo DNOVA MON

B

Tabla de partes y materiales del manual de respaldo DNOVA MON:

No.	Nombre	Material
1	Varilla para montar un actuador neumático	Acero 45
2	Anillo de sellado	EPDM
3	Resorte de bloqueo	Acero para resortes
4	Tapa del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Soporte de fijación (varilla principal)	Acero 304
7	Marco	aleación de aluminio
8	Anillo de sellado	EPDM
9	Reductor	Hierro fundido VCh50
10	Acoplamiento de transición	Hierro fundido VCh40
11	Varilla de caja de cambios	Hierro fundido VCh40
