How it works
Electric quarter-turn actuator
The number that matters
Max. medium temperature
248°F / 120 °C
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- Agua fría
- Agua caliente
- Glicol etileno
- Suministro de calor

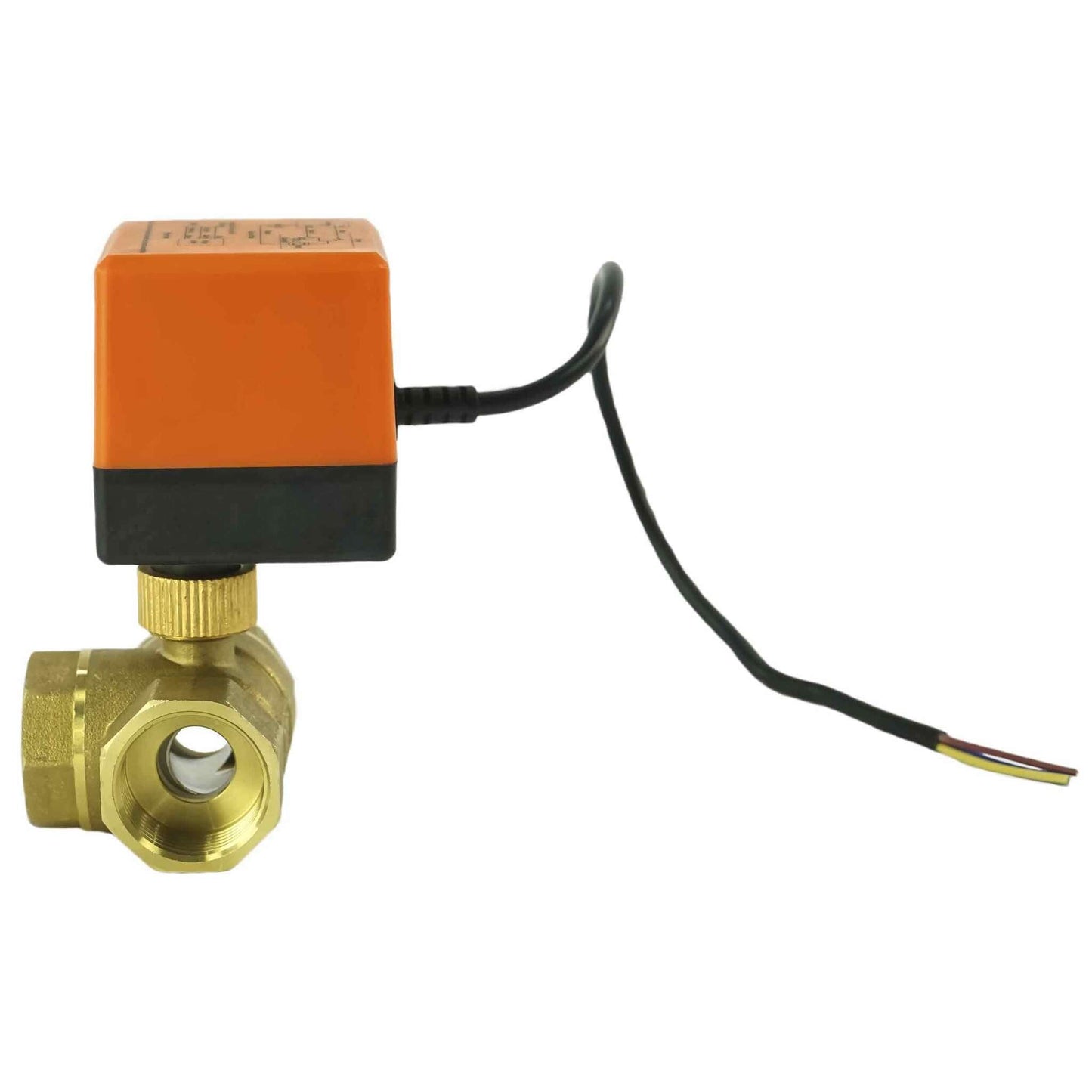

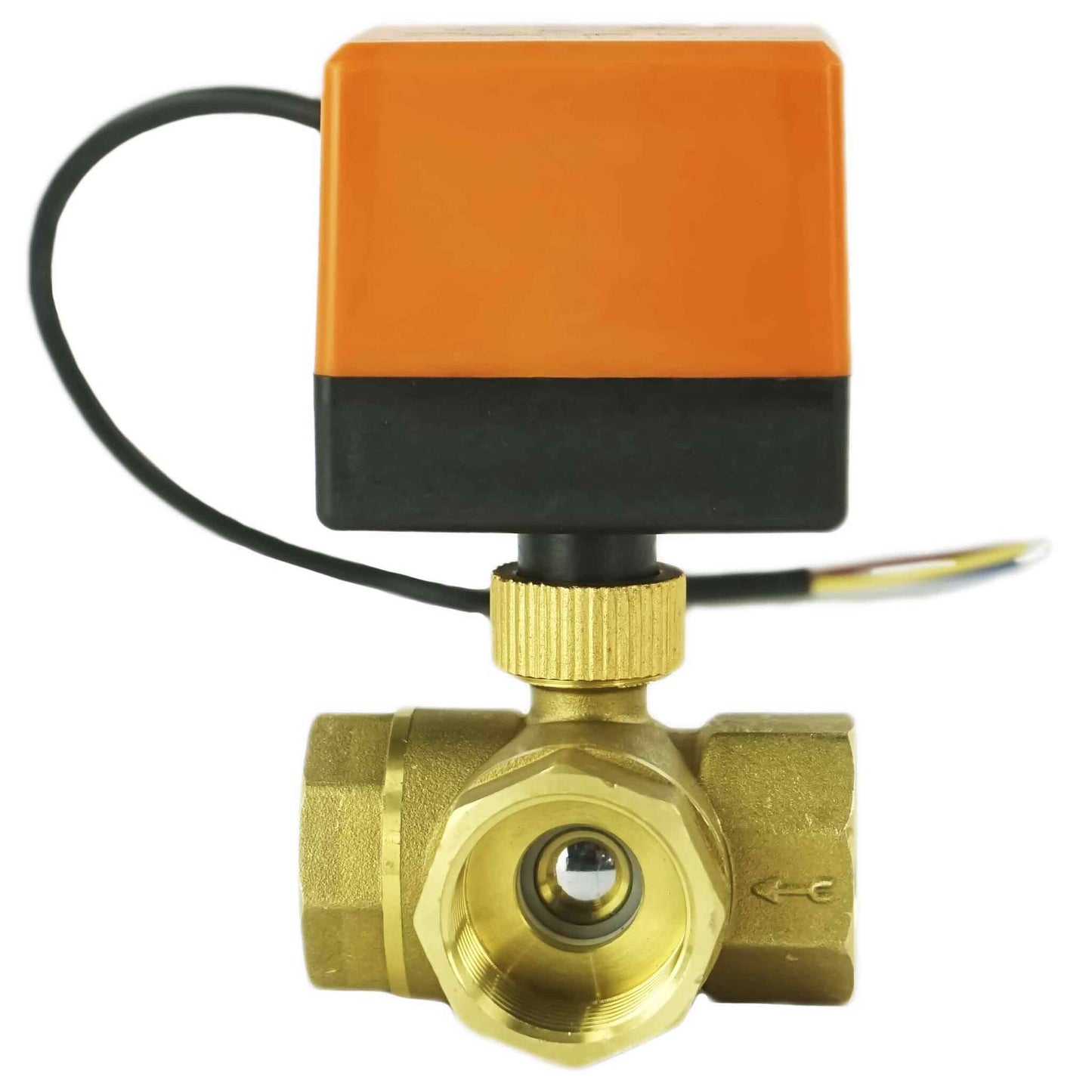

Válvula de bola de latón de 3 vías, rosca tipo L, puerto estándar DNOVA BV0030NP-SP-3L-T-ED con alimentación DNOVA de 220 V CA sin interruptores de límite. Controla agua, aire, aceite y otros fluidos compatibles con los materiales de construcción. Ideal para aplicaciones donde se requiere una construcción sin plomo para agua potable, así como para aplicaciones industriales generales. Las válvulas DNOVA con accionamiento eléctrico funcionan con potencia de apertura y de cierre, permaneciendo en la última posición conocida incluso sin suministro eléctrico. El actuador gira el impulsor de salida 90° para cambiar la posición de la válvula de bola. Incluye un mando manual para su uso en situaciones de configuración o corte de suministro eléctrico. El mando se opera con una llave hexagonal estándar. La carcasa tiene clasificación Tipo 3X (IP65). El motor de alta resistencia está integrado en la carcasa del actuador, lo que proporciona la relación tamaño/potencia más pequeña de los actuadores habituales del mercado.
Dimensiones generales y de instalación de la válvula de bola de latón DNOVA BV0030NP-SP-3L-T-ED con DNOVA 220VAC sin finales de carrera
Boceto de válvula de bola de latón DNOVA BV0030NP-SP-3L-T-ED con DNOVA 220VAC sin interruptores de límite
| Diámetro interior, mm | Mmm | Ancho, mm | Largo, mm | Sección Г˜, mm | A, mm | B, mm | C, mm | X, mm | Y, mm | Z, mm |
| 15 | 127 | 43 | 55 | 10 | 80 | 63 | 84 | 63 | 71 | 83 |
| 20 | 137 | 53 | 67 | 14 | 80 | 63 | 84 | 63 | 71 | 83 |
| 25 | 142 | 61 | 80 | 17 | 80 | 63 | 84 | 63 | 71 | 83 |
- Port opening
- Puerto estándar
- Configuration
- Tipo L de tres vías
- Body material
- Latón
- Material ball
- Latón
- Material ball seal
- NBR, PTFE
- Maximum allowable temperature
- 248 °F / 120 °C
- Connection type
- Roscado NPT/BSP
- Control type
- Actuador eléctrico 220VAC
- Operating environment
- Agua fría, Agua caliente y Glicol etileno
- Applications
- Suministro de calor
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
