Descripción
Las juntas de expansión de fuelle, también conocidas como juntas de expansión de fuelle, son dispositivos que consisten en un fuelle metálico flexible capaz de absorber la expansión térmica, la compresión o la deflexión angular en tuberías y sistemas. Se utilizan para compensar movimientos axiales, laterales y angulares, proporcionando estabilidad al sistema ante fluctuaciones de temperatura y presión. Las juntas de expansión de fuelle suelen estar fabricadas con materiales especializados, generalmente acero inoxidable, y tienen una amplia gama de aplicaciones en diversas industrias donde la compensación de las expansiones y contracciones térmicas es esencial, previniendo daños en tuberías y equipos.
B
B

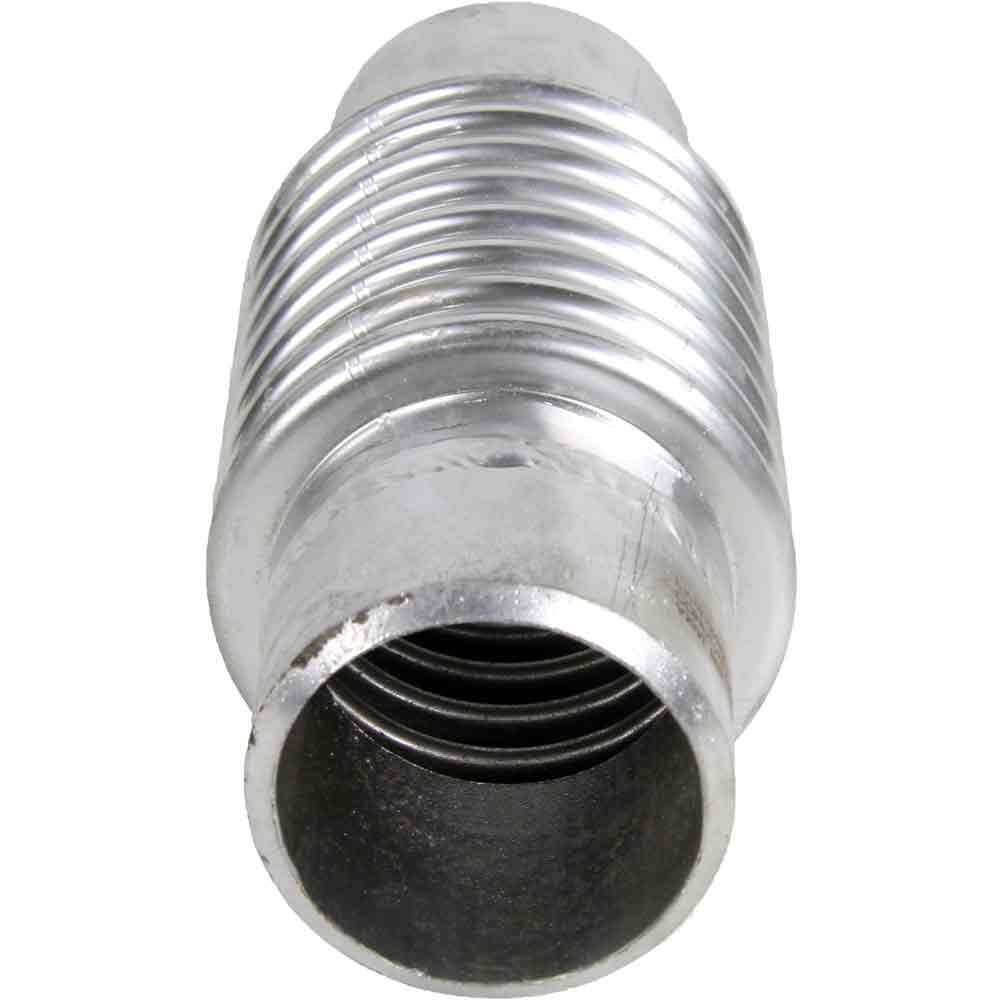

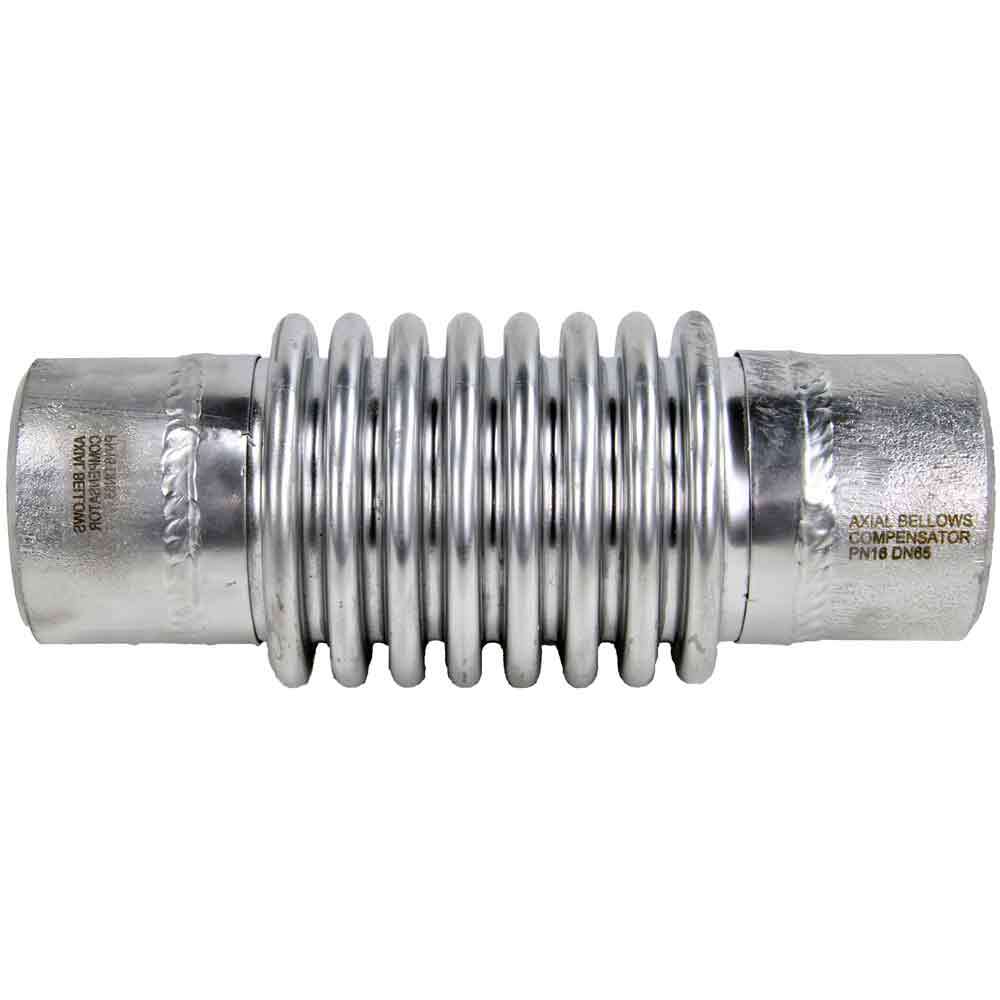

Datos técnicos básicos y características de los compensadores axiales de fuelle DNOVA CB-3131-W
| Diámetro nominal DN, mm | 50 - 300 |
| Presión de trabajo PN, bar | 16 |
| Temperatura del medio de funcionamiento t, °C | 550 libras |
|
Medio de operación |
vapor, aceites, agua caliente, medios químicamente agresivos, dentro de los límites de rendimiento |
| Material de fuelle | acero inoxidable 304 |
| Material de la boquilla | acero inoxidable 304 |
| Recorrido axial, mm | 60 / 80 |
| Conexión de tubería | soldadura/soldadura |
|
Áreas de aplicación |
sistemas de calefacción y suministro de agua; tuberías de aire comprimido; plantas de vapor; Tuberías industriales. |
B
B
Dimensiones generales de los compensadores de expansión axiales de fuelle DNOVA CB-3131-W PN16 60mm, material del cuerpo - acero inoxidable AISI 304В
| DN | Resistencia a la tracción admisible, mm | Compresión admisible, mm |
OAL, mm |
D, mm |
A, mm |
Rigidez axial, N/mm | Peso, kg |
| 50 | 30 | 30 | 240 | 57 | 4 | 150 | 0,6 |
| 65 | 30 | 30 | 240 | 76 | 4 | 184 | 1,5 |
| 80 | 30 | 30 | 250 | 88,9 | 4 | 203 | 2,1 |
| 100 | 30 | 30 | 270 | 108 | 4 | 226 | 2,5 |
| 125 | 30 | 30 | 250 | 133 | 4 | 239 | 2,6 |
| 150 | 30 | 30 | 270 | 159 | 5 | 211 | 3,8 |
| 200 | 40 | 40 | 300 | 219 | 6 | 284 | 9,2 |
| 250 | 40 | 40 | 315 | 273 | 6 | 339 | 12,6 |
| 300 | 40 | 40 | 320 | 325 | 8 | 313 | 13,8 |
B Esquema de dimensiones generales de compensadores de expansión axiales de fuelle DNOVA CB-3131-W PN16 60mm, material del cuerpo - acero inoxidable AISI 304
