Construction
Parts and materials

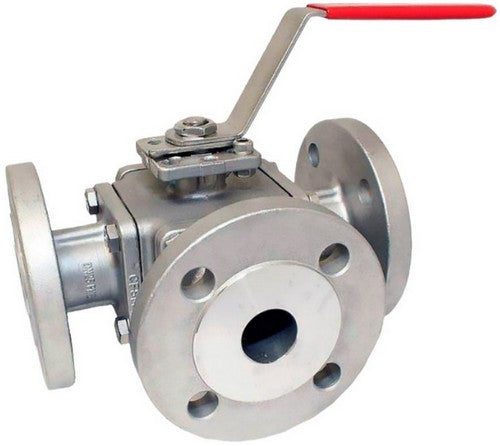

La válvula de bola se utiliza como válvula de cierre, así como para mezclar y separar flujos de fluidos en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie pueden instalarse en sistemas que transportan fluidos líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de la válvula.
B
B
Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(4pc)-FP-3WT-FH de paso total, bridadas, cuerpo - acero inoxidable SS316, brida ISO, con manija
| Tamaño | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
| d | 15 | 18 | 25 | 32 | 38 | 49 | 65 | 80 | 100 |
| d1 | 45 | 58 | 64 | 78 | 88 | 99 | 122 | 138 | 158 |
| k | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 |
| Yo | 150 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 325 |
| H | 72 | 77 | 82 | 100 | 108 | 125 | 144 | 160 | 187 |
| O | 150 | 190 | 190 | 215 | 215 | 250 | 250 | 300 | 300 |
| T | 14 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 |
| D1 | 5,5 | 6 | 6 | 7 | 7 | 9 | 9 | 9 | 11 |
| D2 | 6 | 7 | 7 | 9 | 9 | 11 | 11 | 11 | 13 |
| D3 | 36 | 42 | 42 | 50 | 50 | 70 | 70 | 70 | 102 |
| D4 | 42 | 50 | 50 | 70 | 70 | 102 | 102 | 102 | 125 |
| SxS | 9x9 | 11x11 | 11x11 | 14x14 | 14x14 | 17x17 | 17x17 | 19x19 | 19x19 |
| Nueva Zelanda | 4–14 | 4–14 | 4–14 | 4–18 | 4–18 | 4–18 | 4–18 | 8–18 | 8–18 |
_fp_3x_f_h.jpg)
Dimensiones del boceto y dimensiones de las válvulas de bola DNOVA BV3232P(4pc)-FP-3WT-FH de paso total, con brida, cuerpo de acero inoxidable SS316, brida ISO, con manija
B
B
Tabla de piezas y materiales para válvulas de bola DNOVA BV3232P(4 piezas)-FP-3WT-FH de paso total, con brida, cuerpo de acero inoxidable SS316, brida ISO, con manija
| · B | Nombre de la pieza | Material |
| 1 | Caso | Acero inoxidable SS316 |
| 2 | Carbonizarse | Acero inoxidable SS316 |
| 3 | Caza de focas | PTFE |
| 4 | Cubierta de la caja | Acero inoxidable SS316 |
| 5 | Tornillo | Acero inoxidable SS304 |
| 6 | Empaquetadora | PTFE |
| 7 | Tuerca | Acero inoxidable SS304 |
| 8 | Empaquetadora | PTFE |
| 9 | Sello del vástago | PTFE |
| 10 | Tornillo | Acero inoxidable SS304 |
| 11 | glándula | Acero inoxidable SS304 |
| 12 | Manejar | Acero inoxidable AISI 201 |
| 13 | Provenir | Acero inoxidable SS316 |
B
-fp-3x-f-h.jpg)
Boceto de piezas y materiales para válvulas de bola DNOVA BV3232P(4 piezas)-FP-3WT-FH de paso total, con brida, cuerpo de acero inoxidable SS316, brida ISO, con manija
B
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
