The number that matters
Max. medium temperature
180°C
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Vapor
- Productos derivados del petróleo
- Medios neutrales
- Medios gaseosos
La válvula de bola se utiliza como válvula de cierre, así como para mezclar y separar flujos de fluidos en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan fluidos líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no son agresivos para los materiales de las válvulas.
El actuador neumático rotatorio está diseñado para automatizar el proceso de control de válvulas industriales, así como para determinar la posición del cuerpo de cierre de la válvula.
B
B

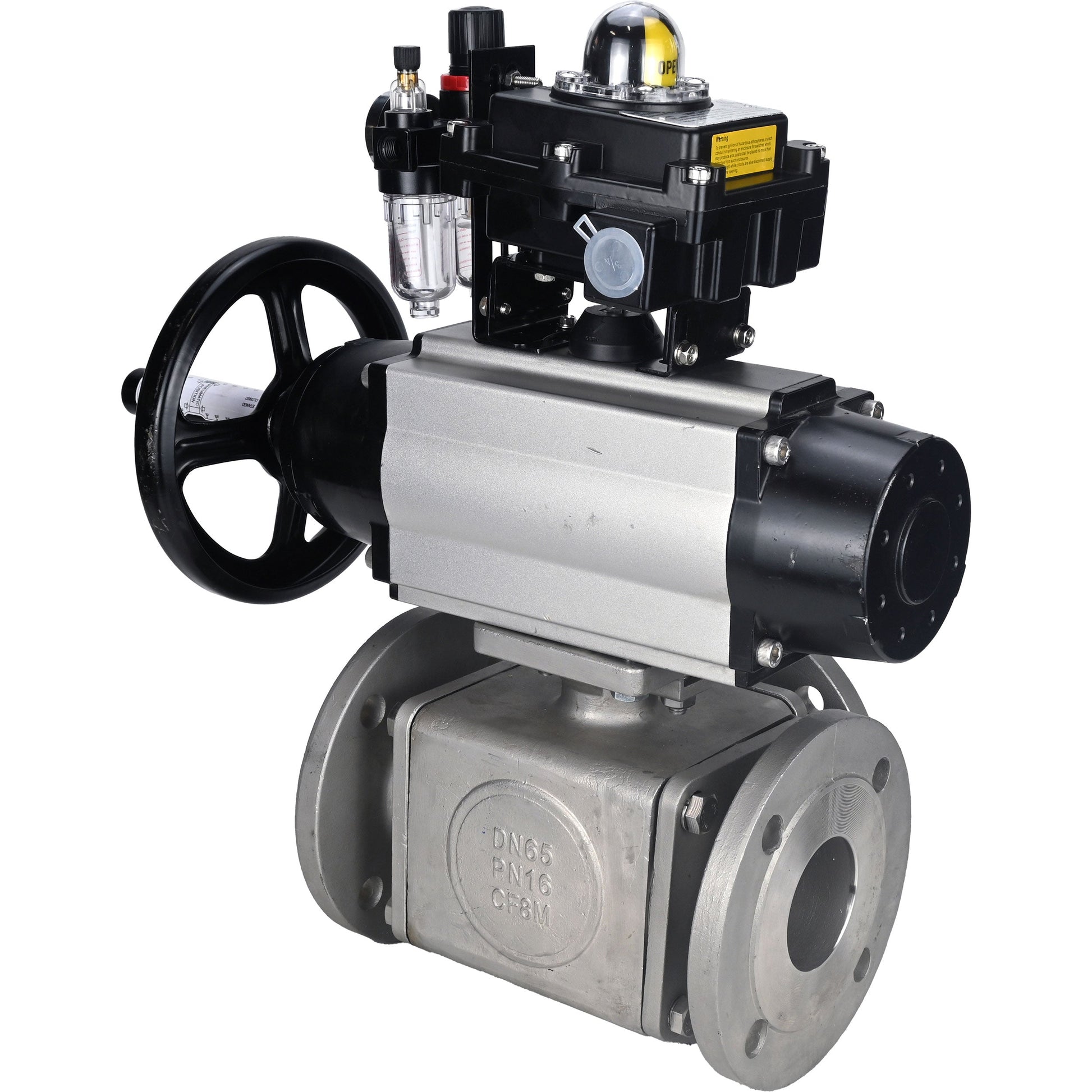

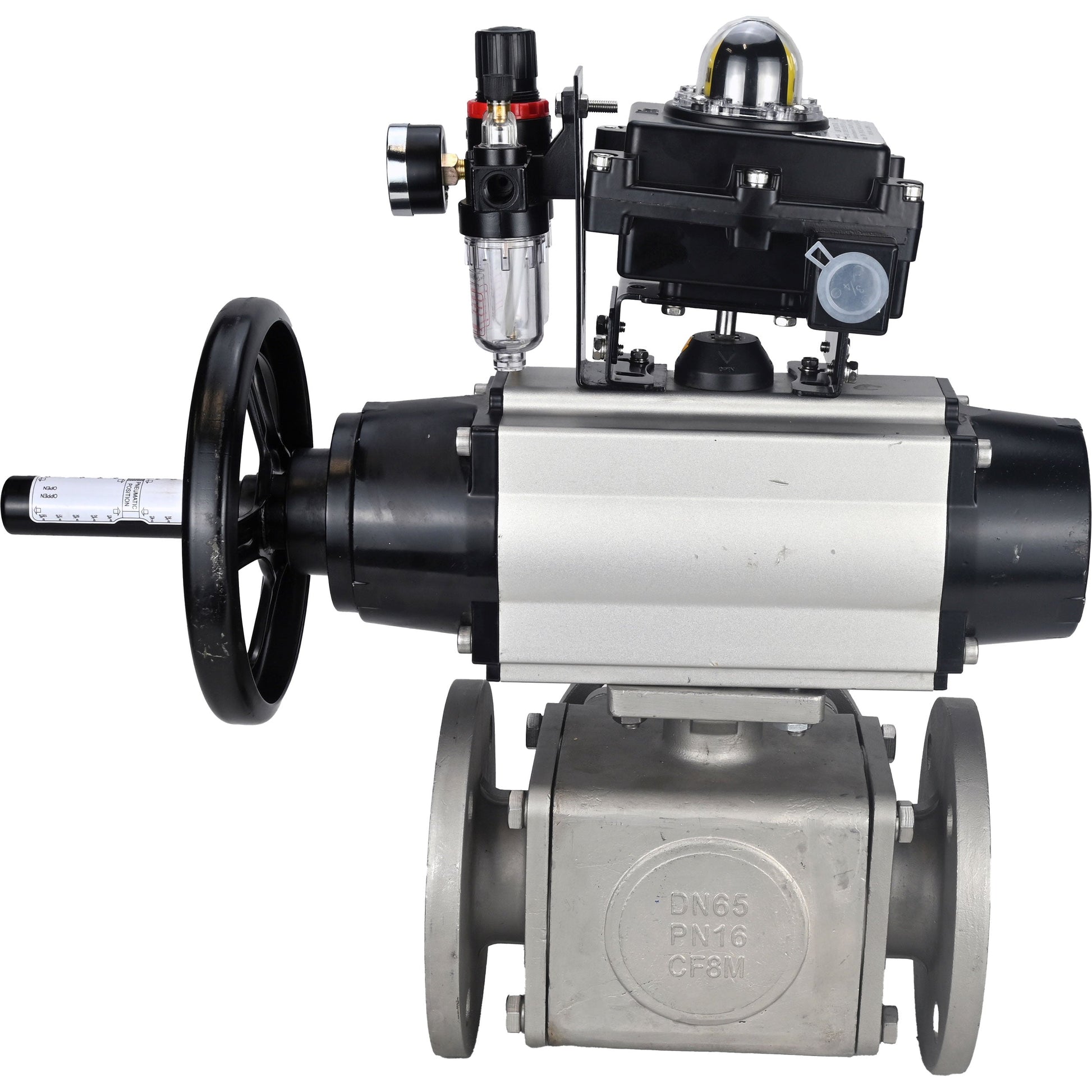

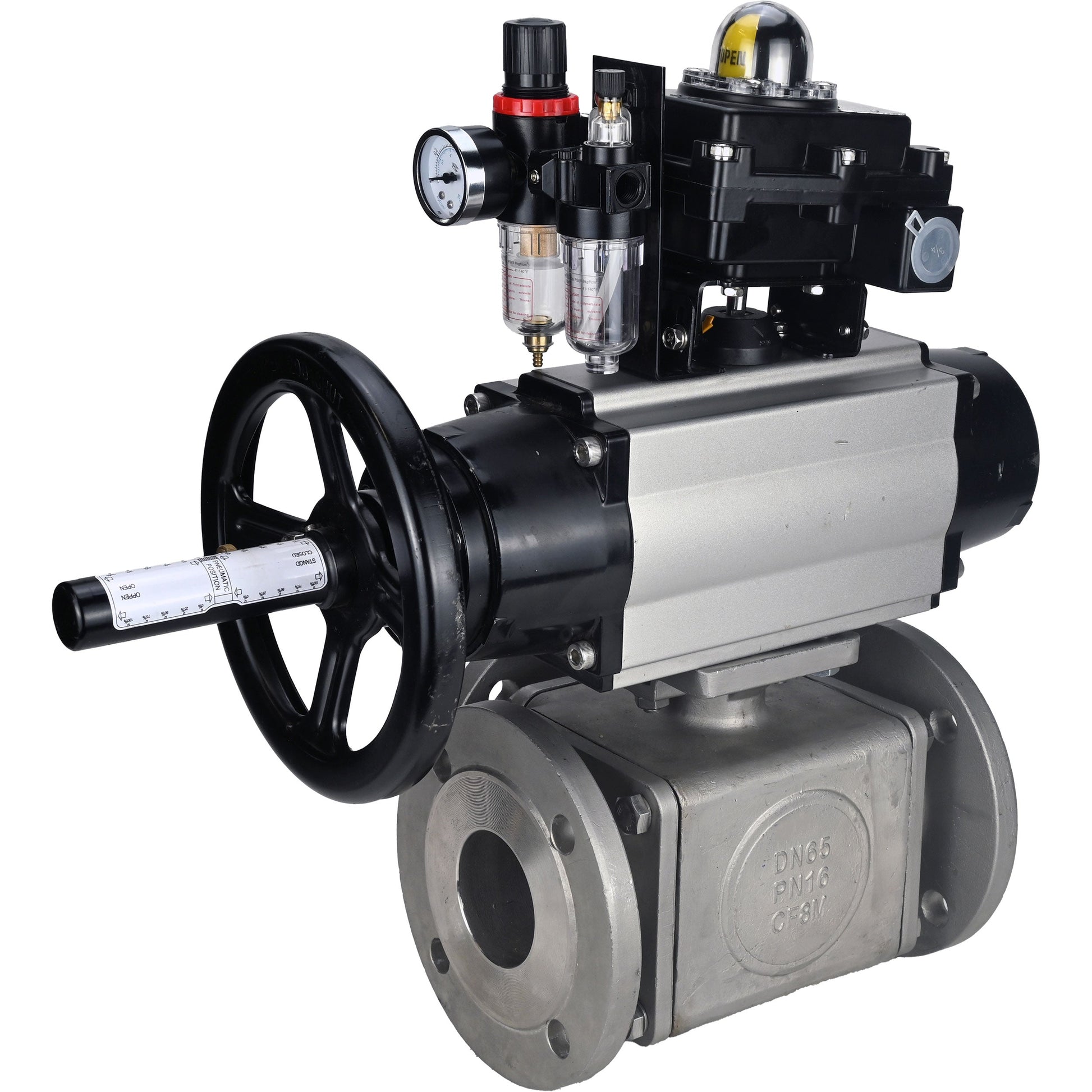

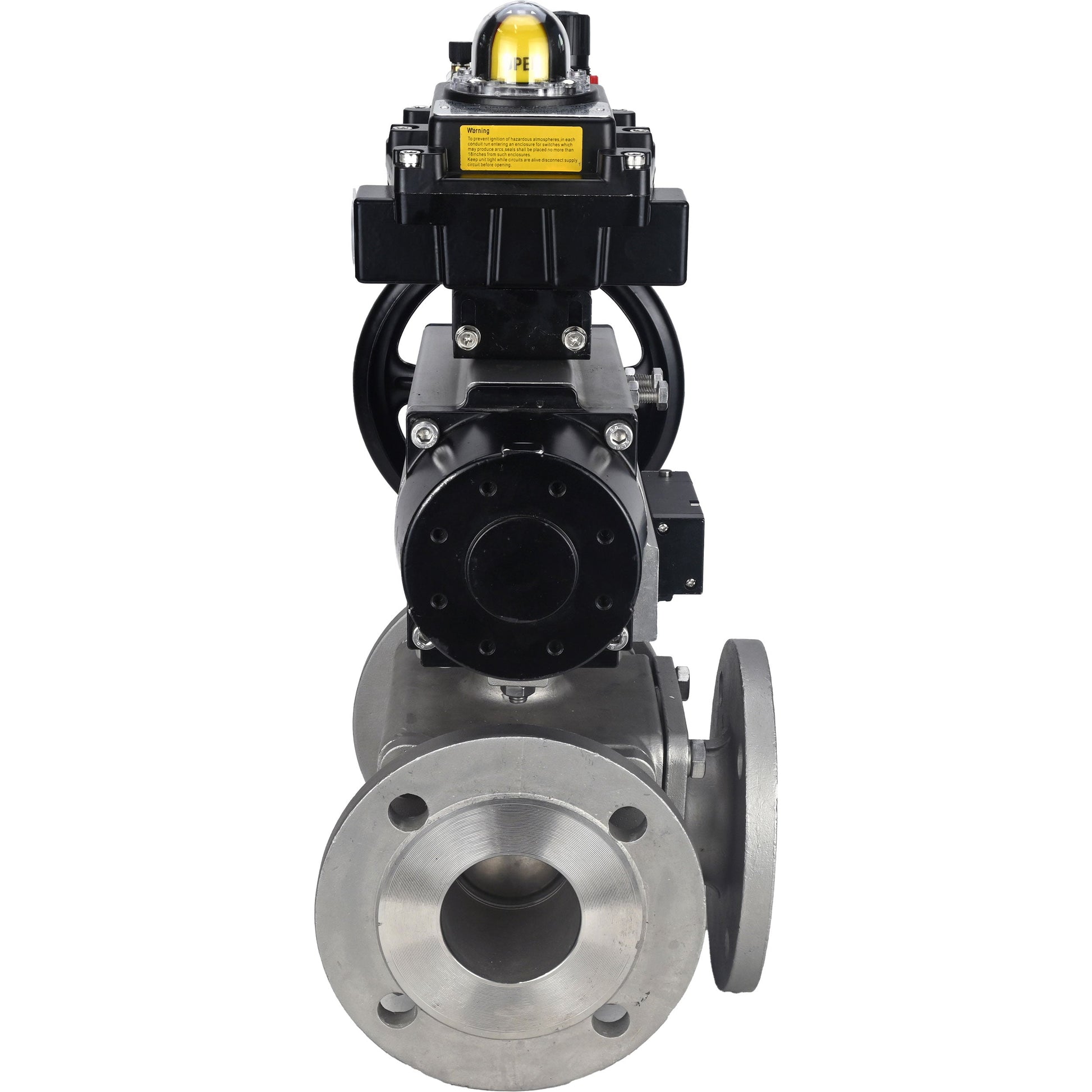

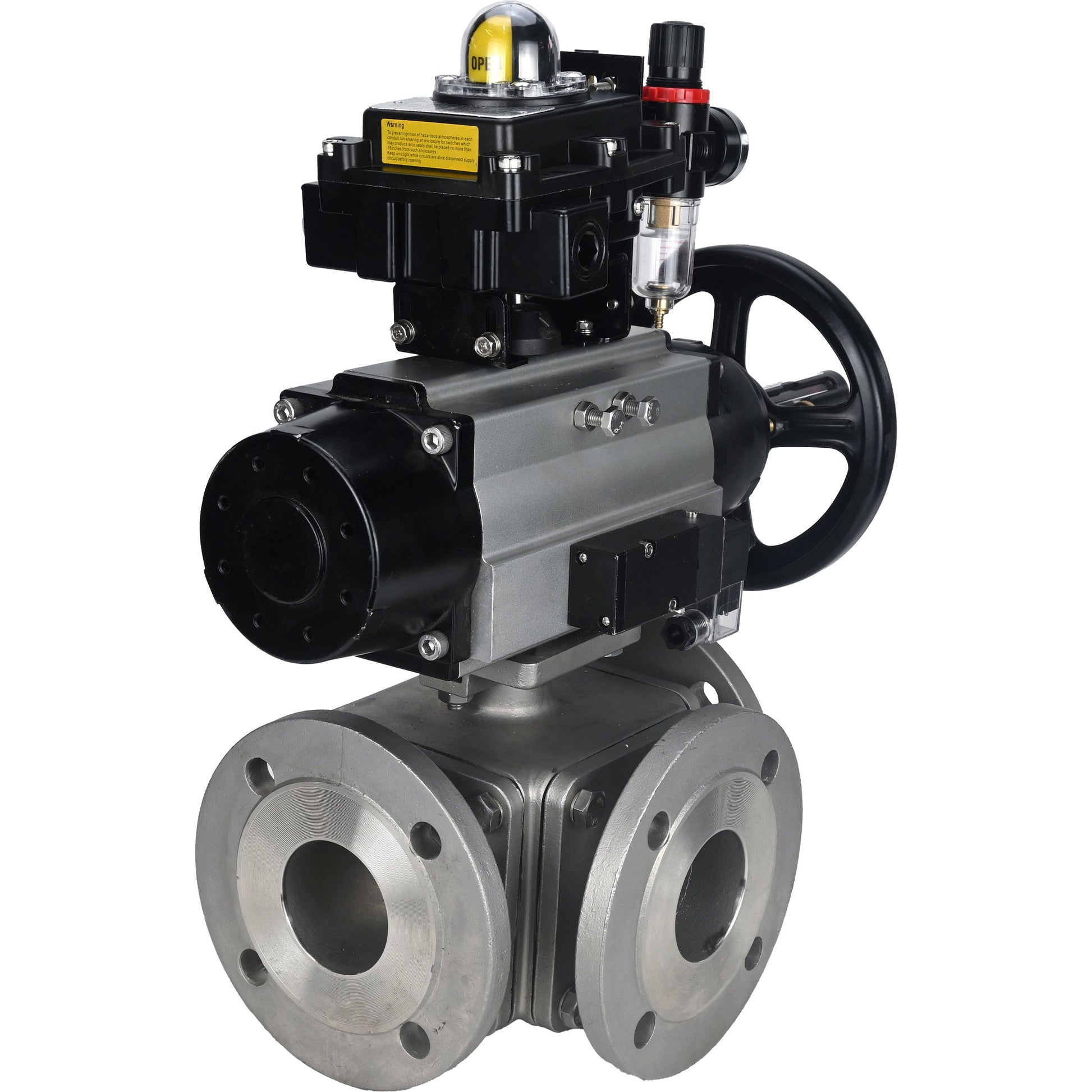

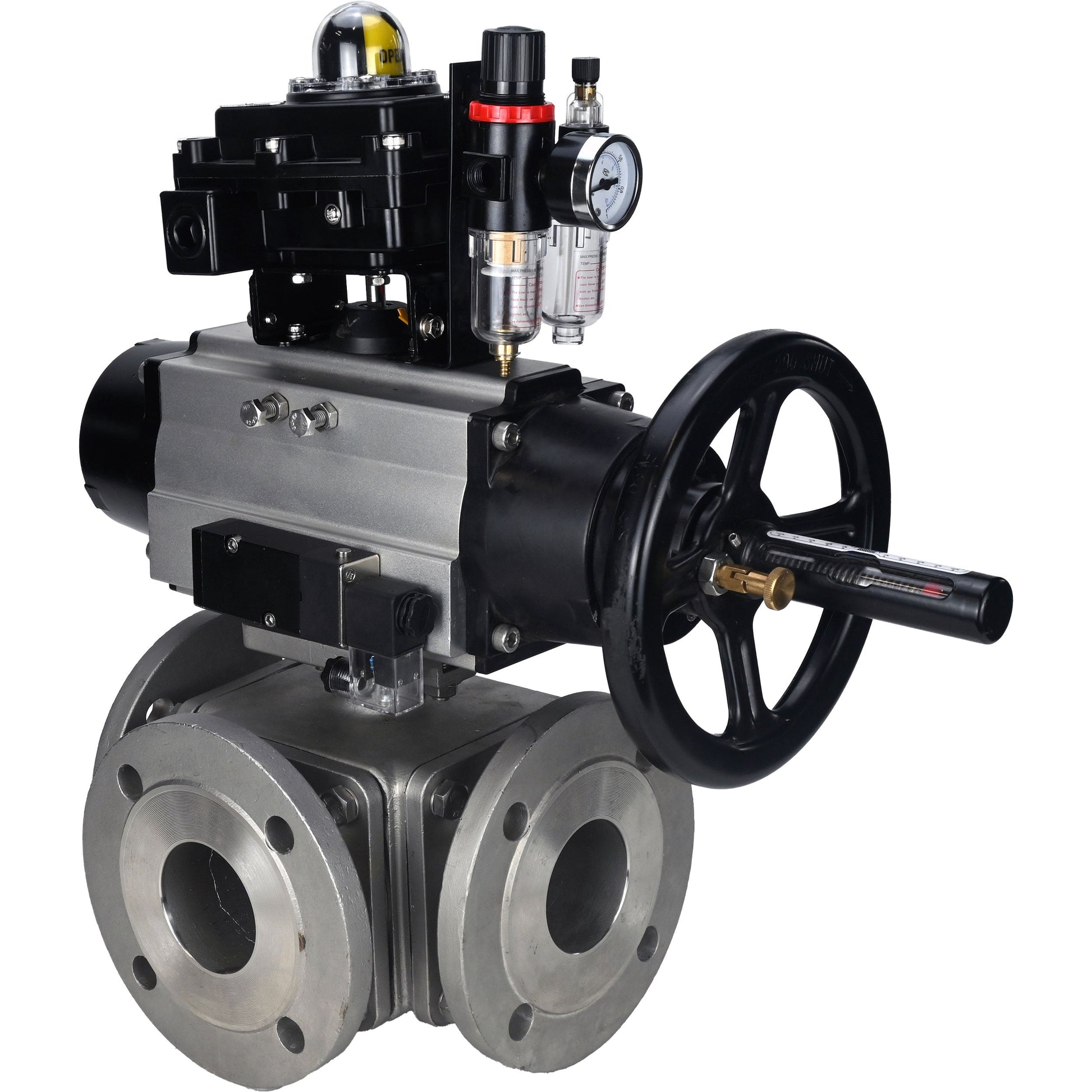

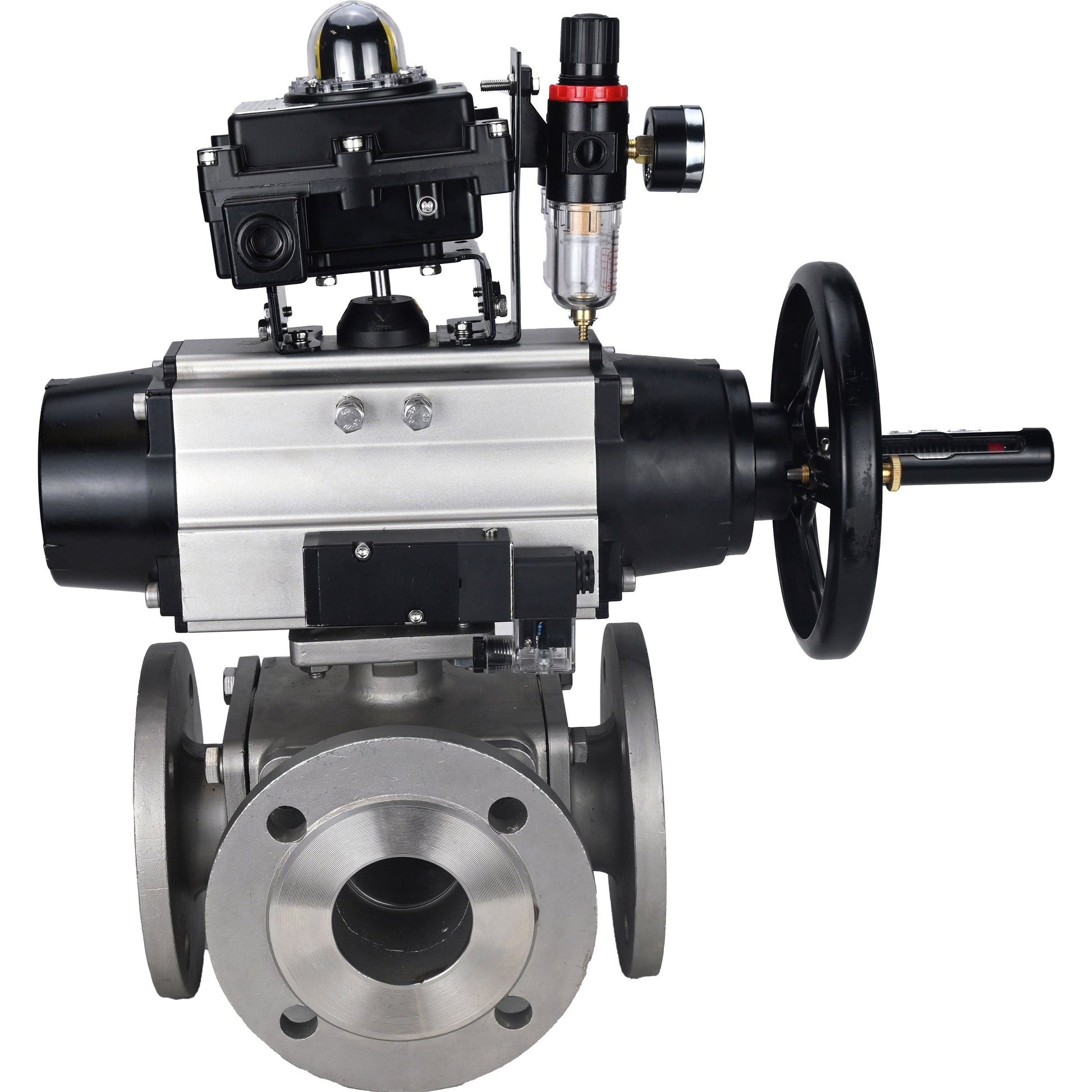

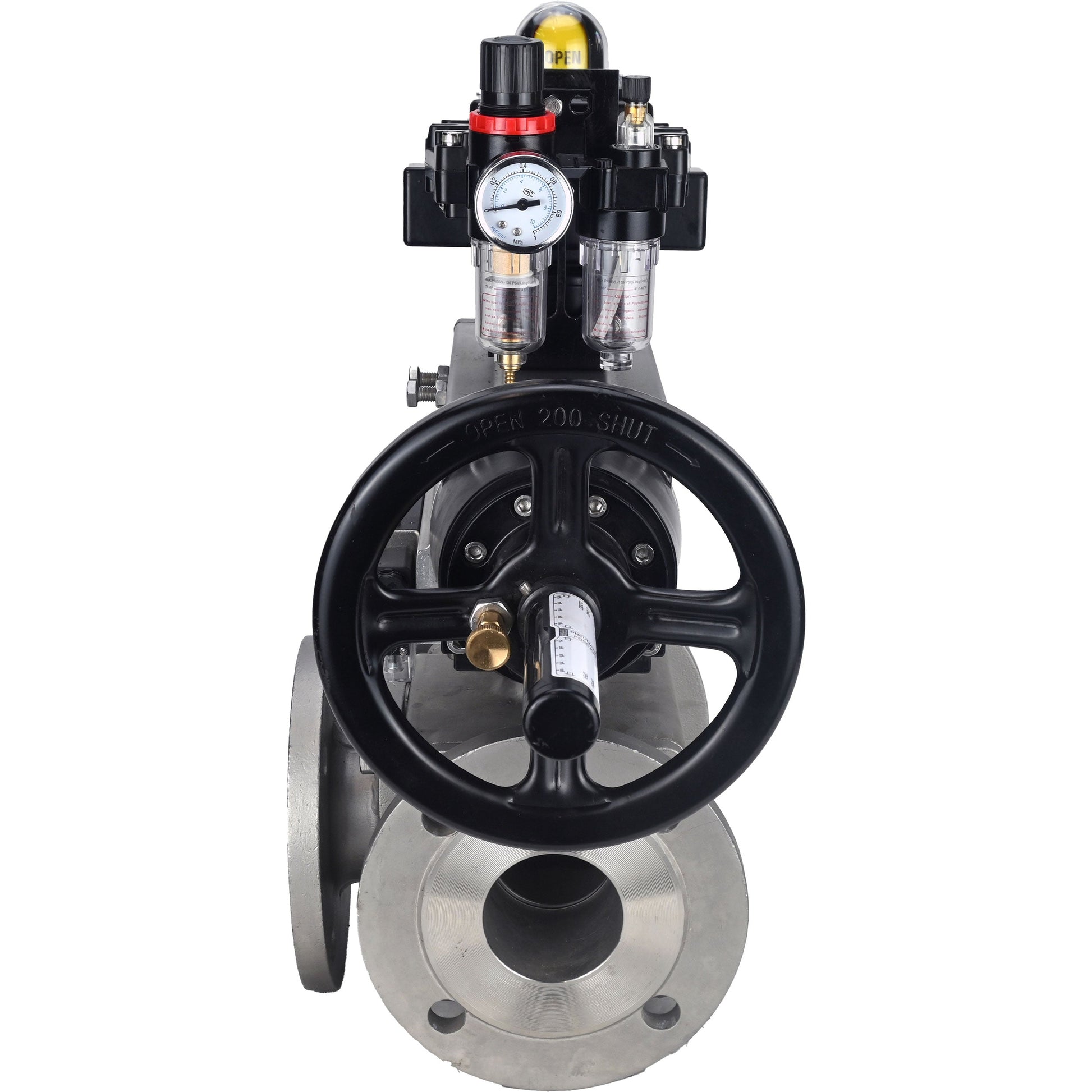

Parámetros técnicos de la válvula de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H DN100 16 bar paso total, brida, cuerpo - acero inoxidable SS316
| Parámetro | Valor |
|---|---|
| Presión nominal PN, bar | 16 |
| Temperatura de funcionamiento, В°C | -25 a 180 |
| Tipo de válvula | Tres vías |
| Tipo de válvula de tres vías | Yo |
| Solicitud | Suministro de agua, suministro de calefacción. |
| Medio de operación | Agua, vapor, productos petrolíferos, medios neutros y gaseosos. |
| Conexión de tubería | Con bridas |
| Dibujo de agua | No |
| Tipo de sección de flujo | Paso completo |
| Clase de estanqueidad | A |
| Tipo de control | Actuador neumático |
| Tipo de conexión | Con bridas |
| Actuación | Actuador neumático con resortes de retorno |
| Interruptores de límite | Sí |
| Distribuidor neumático | Sí |
| Posicionador electroneumático | No |
| Vida útil promedio, años | 10 |
| Garantía, años | 1 |
| País de fabricación | Porcelana |
B
B
Dimensiones y dimensiones de las válvulas de bola DNOVAВ DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H DN100 16 bar paso total, bridada, cuerpo - acero inoxidable SS316
| Tamaño | Yo | GD | GD1 | GD2 | A | mi | I | B | do |
| 100 | 325 | 220 | 180 | 158 | 495 | 200 | 162 | 88 | 139 |
-fp-3x-f-h-pa-da-105-1-bkv-510-bpv.jpg)
Tabla de piezas y materiales para válvulas de bola DNOVAВ DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H DN100 16 bar paso total, brida, cuerpo - acero inoxidable SS316
| - | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | Acero inoxidable SS316 |
| 2 | Pelota | Acero inoxidable SS316 |
| 3 | Sello | PTFE |
| 4 | Cubierta del cuerpo | Acero inoxidable SS316 |
| 5 | Tornillo | Acero inoxidable SS304 |
| 6 | Empaquetadora | PTFE |
| 7 | Tuerca | Acero inoxidable SS304 |
| 8 | Empaquetadora | PTFE |
| 9 | Sello de vástago | PTFE |
| 10 | Tornillo | Acero inoxidable SS304 |
| 11 | Prensaestopas | Acero inoxidable SS304 |
-fp-3x-f-h-naboryi.jpg)
Boceto de piezas y materiales para válvulas de bola DNOVAВ DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H DN100 16 bar de paso total, con brida, cuerpo - acero inoxidable SS316
B
B
Parámetros técnicos del actuador neumático PA-DA-105-1:
| Tipo de actuador neumático | de doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Temperatura de funcionamiento, В°C | -20 a +80 |
| Indicador visual de posición | abierto / cerrado |
| Control manual | volante |
| Ángulo de giro, В° | 90 ± 5 |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Rosca de conexión de suministro de aire | G 1/4Кє |
| Tipo de brida ISO | F07/F10 |
| Tallo cuadrado, mm | 22x22 |
| Peso, kg | 9 |
| Vida media, ciclos cerrados/abiertos | 300 000 |
Actuador neumático PA-DA-105-1
B
B
Dimensiones y dimensiones del actuador neumático PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1
B
B
Tabla de piezas y materiales del actuador de aire PA-DA-105-1:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
Esquema de piezas y materiales del actuador neumático PA-DA-105-1
B
B
Parámetros técnicos de la válvula neumática DNOVA 4M310-08 220V
| Nombre | Valor |
|---|---|
| Modelo de distribuidor neumático | 4M310-08 220 V |
| Presión de funcionamiento, bar | 1,5 Г·1,8 |
| Tensión de alimentación, V | 220 V |
| Frecuencia de actuación, ciclos/seg | 5 |
B
B
Dimensiones y dimensiones de la válvula de control direccional neumática DNOVA 4M310-08 220V
| Modelo | 4M310-08 |
| Re, mm | 32 |
| E, mm | 69 |
| F, mm | 40 |
| Yo, mm | 45 |
| K, mm | 40 |
| Largo, mm | 134.5 |
| Mmm | 40 |
| N, mm | 24 |
| Tamaño pequeño | 27 |
| U, mm | 2.4 |
| Mmm | 17.5 |
Parámetros técnicos de la unidad de interruptor de límite DNOVA APL-410N EX
| Nombre | Valor |
|---|---|
| Modelo de caja de interruptores de límite | APL-410N EX |
| Vida útil, años | 10 |
B
B
Dimensiones y dimensiones de la unidad de final de carrera DNOVA APL-410N EX
| Modelo | Re, mm | D1, mm | Mmm | Largo, mm | B, mm | Mmm |
| APL-410N EX | 9.5 | 5 | 174 | 177 | 178 | 8 |
Parámetros técnicos de la unidad de tratamiento de aire DNOVA AFC2000
| Nombre | Valor |
|---|---|
| Presión de funcionamiento, bar | 8 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Tamaño de partícula filtrada, µm | 40 µm |
| Peso, kg | 0.395 |
B
Dimensiones y dimensiones de la unidad de tratamiento de aire DNOVA AFC2000
| Modelo | AFC2000 |
| A, mm | 162 |
| B, mm | 88 |
| C, mm | 139 |
| Re, mm | 31 |
| E, mm | 53.5 |
| F, mm | 12 |
| G, mm | 8 |
| Mmm | 7 |
| Yo, mm | 13.3 |
| J, mm | 39 |
| K, mm | 5 |
| Largo, mm | 40 |
| Mmm | 32 |
| N, mm | 53 |
| Oh, mm | 29 |
| P, mm | 6 |
| R, mm | 41.5 |
B
B
Pasaportes y certificados
- Port opening
- paso completo
- Body material
- Acero inoxidable AISI 316
- Maximum allowable temperature
- 180 °C
- Connection type
- Con bridas
- Control type
- Accionamiento neumático
- Operating environment
- Agua, Vapor, Productos derivados del petróleo, Medios neutrales y Medios gaseosos
- Type of seal
- PTFE
- Voltage
- 220 V
- Explosion-proof
- tener
- Torque
- 157 Nm
- Limit switches
- tener
- Type of pneumatic actuator
- doble acción
- Country of origin
- Porcelana
