Válvulas de bola

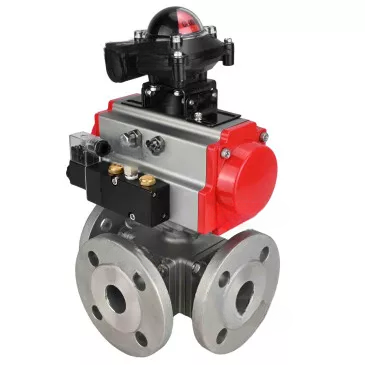

Model BV3232P(4pc)-FP-3WL-F-ISO-H SKU D160-43756

$84.08 USD

Oferta Agotado

Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

Ver todos los detalles

The number that matters

Max. medium temperature

180°C

The highest medium temperature this valve is rated for.

Applications

Media and industries

Agua
Vapor
Productos derivados del petróleo
Medios neutrales
Medios gaseosos

La válvula de bola se utiliza como válvula de cierre en sistemas de calefacción, suministro de agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no son agresivos para los materiales de las válvulas.

Los actuadores rotativos neumáticos DNOVA con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

Parámetros técnicos de las válvulas de bola DNOVA BV3232P(4 piezas)-FP-3WL-F-ISO-H, 16 bar, paso total, brida, cuerpo de acero inoxidable SS316

Parámetro	Valor
Presión nominal PN, bar	16
Temperatura de funcionamiento, В°C	-25 a 180
Tipo de válvula	Tres vías
Tipo de válvula de tres vías	Yo
Solicitud	Suministro de agua, suministro de calefacción.
Medio de operación	Agua, vapor, productos petrolíferos, medios neutros y gaseosos.
Conexión de tubería	Con bridas
Dibujo de agua	No
Tipo de sección de flujo	Paso completo
Clase de estanqueidad	A
Tipo de control	Actuador neumático
Tipo de conexión	Con bridas
Actuación	Actuador neumático con resortes de retorno
Interruptores de límite	Sí
Distribuidor neumático	Sí
Posicionador electroneumático	No
Vida útil promedio, años	10
Garantía, años	1
País de fabricación	Porcelana

Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar paso total, brida, cuerpo - acero inoxidable SS316

Tamaño	Largo, mm	Diámetro interior, mm	Г˜D1, mm	Г˜D2, mm	A, mm	E, mm
15	150	95	65	45	153	72
20	160	105	75	58	174	89
25	180	115	85	64	216	109
32	200	140	100	78	216	109
40	220	150	110	88	279	134
50	240	165	125	99	279	134
65	260	185	145	122	279	134
80	280	200	160	138	405	174
100	325	220	180	158	405	174

Dimensiones del boceto y dimensiones de las válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar de paso total, con brida, cuerpo - acero inoxidable SS316

Tabla de piezas y materiales para válvulas de bolaВ DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar paso total, brida, cuerpo - acero inoxidable SS316

-	Nombre de la pieza	Material
1	Cuerpo	Acero inoxidable SS316
2	Pelota	Acero inoxidable SS316
3	Sello	PTFE
4	Cubierta del cuerpo	Acero inoxidable SS316
5	Tornillo	Acero inoxidable SS304
6	Empaquetadora	PTFE
7	Tuerca	Acero inoxidable SS304
8	Empaquetadora	PTFE
9	Sello de vástago	PTFE
10	Tornillo	Acero inoxidable SS304
11	Prensaestopas	Acero inoxidable SS304

Boceto de piezas y materiales para válvulas de bola DNOVA BV3232P(4 piezas)-FP-3WL-F-ISO-H 16 bar de paso total, con brida, cuerpo - acero inoxidable SS316

Parámetros técnicos del actuador neumático DNOVA

Parámetro	Valor
Diseño	Con resortes de retorno
Presión de control, bar	2 Г· 8
Anulación manual	No

Dimensiones y dimensiones del actuador neumático DNOVA

Modelo	SA-052	SA-065	SA-083	SA-105	SA-140
G, mm	15	15	15	25	30
Mmm	80	80	80	80	130
N, mm	30	30	30	30	30
f0, mm	34	34	34	41	62
P, mm	20	20	20	20	30
B1, mm	153	174	216	279	405
C, mm	30	36	46	55	76
E, mm	72	89	109	134	174
Yo	4-M5x8	4-M6x10	4-M6x10	4-M8x12	4-M10x16
K	4-M6x10	4-M8x12	4-M8x12	4-M10x16	4-M12x20
F, mm	26	26	26	26	36
A1, mm	108	125	152	189	268
Re, mm	41	46	55	64	77
H	F03	F05	F05	F07	F10
I	F05	F07	F07	F10	F12
Yo	11x11	14x14	17x17	22x22	27x27

Esquema de dimensiones y dimensiones del actuador neumático DNOVA

Tabla de piezas y materiales para actuador neumático DNOVA

-	Nombre	Cantidad	Material	Revestimiento
1	Alojamiento	1	Aluminio extruido	Anodizado duro
2	Tapones laterales	2	Aluminio fundido
3	Engranaje	1	Acero inoxidable	Niquelado
4	Pistón	2	Acero/Aluminio	Recubrimiento de zinc por oxidación/galvánico
5	Tapones	8	Acero inoxidable
6	Anillo de pistón	2	NBR
7	Ballestas	0-12	Acero para resortes	Recubrimiento epoxi
8	Cojinete de pistón	2	Plástico de ingeniería
9	Anillo de pistón	2	NBR
10	Enchufar	2	NBR
11	Anillo de tope	2	Plástico de ingeniería
12	Anillo	1	Plástico de ingeniería
13	Arandela	1	Acero inoxidable
14	Abrazadera de resorte	2	Acero inoxidable
15	Indicador	1	Plástico
16	Carcasa del indicador	1	Plástico
17	Cojinete	1	Plástico de ingeniería
18	Leva	1	Acero	Recubrimiento de zinc por oxidación/galvánico
19	Cojinete	1	NBR
20	Cojinete	1	Plástico de ingeniería
21	Cojinete	1	Plástico de ingeniería
22	Anillo de sellado	2	NBR
23	Anillo de sellado	2	NBR
24	Cojinete	2	Acero inoxidable
25	Tuerca de ajuste	2	Acero inoxidable
26	Tornillo de ajuste	2	Acero inoxidable
27	Cojinete	2	Aluminio

Parámetros técnicos de la válvula neumática DNOVA 4V320-10 220V

Nombre	Valor
Modelo de distribuidor neumático	4V320-10 220 V
Presión de funcionamiento, bar	1,5 g·8
Tensión de alimentación, V	220 V
Frecuencia de actuación, ciclos/seg	5

Dimensiones y dimensiones de la válvula de control direccional neumática DNOVA 4V320-10 220V

Modelo	4V320-10
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	83.4
P, mm	22
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
Mmm	82.4

Boceto de dimensiones y dimensiones de la válvula neumática DNOVA

Parámetros técnicos de la unidad de interruptor de límite DNOVA APL-410N EX

Nombre	Valor
Modelo de caja de interruptores de límite	APL-410N EX
Vida útil, años	10

Dimensiones y dimensiones de la unidad de final de carrera DNOVA APL-410N EX

Modelo	Re, mm	D1, mm	Mmm	Largo, mm	B, mm	Mmm
APL-410N EX	9.5	5	174	177	178	8

Esquema de dimensiones y dimensiones de la unidad de final de carrera DNOVA APL-410N EX

Port opening: paso completo
Body material: Acero inoxidable AISI 316
Maximum allowable temperature: 180 °C
Connection type: Con bridas
Control type: Accionamiento neumático
Operating environment: Agua, Vapor, Productos derivados del petróleo, Medios neutrales y Medios gaseosos
Type of seal: PTFE
Voltage: 220 V
Explosion-proof: tener
Torque: 157 Nm
Limit switches: tener
Type of pneumatic actuator: con resorte
Country of origin: Porcelana
