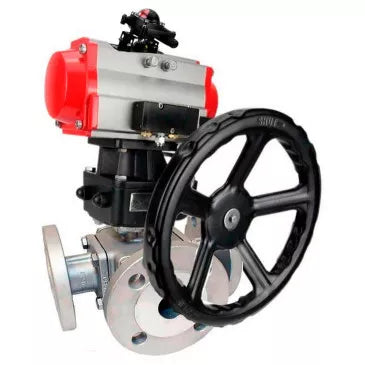

Válvulas de bola

La válvula de bola se utiliza como válvula de cierre, así como para mezclar y separar flujos de fluidos en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan fluidos líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de la válvula.

Los actuadores neumáticos DNOVA de doble efecto rotativos PA-DAXXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

B

B

Parámetros técnicos de las válvulas de bola DNOVA BV3232P(4 piezas)-FP-3WL-F-ISO-H, 16 bar, paso total, brida, cuerpo de acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19

Parámetro	Valor
Presión nominal PN, bar	16
Temperatura del medio de funcionamiento, В°C	de -25 a 180
Tipo de válvula	Tres vías
Tipo de válvula de tres vías	Yo
Solicitud	Suministro de agua, Calefacción
Medio de trabajo	Agua, vapor, productos derivados del petróleo, medios neutros, medios gaseosos
Conexión de tubería	Con bridas
Extracción de agua	No
Tipo de orificio	Paso completo
Clase de estanqueidad	A
Tipo de control	Con actuador neumático
Tipo de conexión	Con bridas
Actuación	Actuador neumático de doble efecto
Interruptores de límite	Sí
válvula neumática	Sí
Posicionador electroneumático	No
Vida útil promedio, años	10
Garantía, años	1
País de fabricación	Porcelana

B

B

Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar paso total, bridada, cuerpo - acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19

Dimensiones del boceto y dimensiones de las válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar de paso total, con brida, cuerpo - acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19

B

B

Tabla de piezas y materiales para válvulas de bolaВ DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar paso total, bridada, cuerpo - acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19

-	Nombre de la pieza	Material
1	Cuerpo	Acero inoxidable SS316
2	Pelota	Acero inoxidable SS316
3	Sello	PTFE
4	Cubierta del cuerpo	Acero inoxidable SS316
5	Tornillo	Acero inoxidable SS304
6	Empaquetadora	PTFE
7	Tuerca	Acero inoxidable SS304
8	Empaquetadora	PTFE
9	Sello de vástago	PTFE
10	Tornillo	Acero inoxidable SS304
11	Embalaje	Acero inoxidable SS304

Boceto de piezas y materiales para válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar de paso total, con brida, cuerpo - acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19

B

B

Parámetros técnicos de los actuadores neumáticos DNOVA

Parámetro	Valor
Diseño	Doble efecto
Presión de control, bar	2 Г· 8

B

B

Dimensiones y dimensiones de actuadores neumáticos DNOVA

Modelo de actuador	DA-052	DA-065	DA-083	DA-105
G, mm	15	15	15	25
Mmm	80	80	80	80
N, mm	30	30	30	30
Г˜0, mm	34	34	34	41
R, mm	20	20	20	20
B1, mm	153	174	216	279
C, mm	30	36	46	55
E, mm	72	89	109	134
Yo	4-M5x8	4-M6x10	4-M6x10	4-M8x12
K	4-M6x10	4-M8x12	4-M8x12	4-M10x16
F, mm	26	26	26	26
A1, mm	108	125	152	189
Re, mm	41	46	55	64
Largo, mm	11x11	14x14	17x17	22x22
H	F03	F05	F05	F07
I	F05	F07	F07	F10

Esquema de dimensiones y dimensiones del actuador neumático DNOVA

B

B

Tabla de piezas y materiales para actuadores neumáticos DNOVA

-	Nombre	Cantidad	Material	Revestimiento
1	Cuerpo	1	Aluminio extruido	Anodizado duro
2	Tapas de extremo	2	Aluminio fundido	—
3	Engranaje	1	Acero inoxidable	Niquelado
4	Pistón	2	Acero/Aluminio	Recubrimiento de zinc galvanizado/oxidado
5	Tapones	8	Acero inoxidable	—
6	Anillo de pistón	2	NBR	—
7	Ballestas	0-12	Acero para resortes	Recubrimiento epoxi
8	Cojinete de pistón	2	Plástico de ingeniería	—
9	Anillo de pistón	2	NBR	—
10	Enchufar	2	NBR	—
11	Anillo de parada	2	Plástico de ingeniería	—
12	Anillo	1	Plástico de ingeniería	—
13	Arandela	1	Acero inoxidable	—
14	Clip de resorte	2	Acero inoxidable	—
15	Indicador	1	Plástico	—
16	Carcasa del indicador	1	Plástico	—
17	Cojinete	1	Plástico de ingeniería	—
18	Leva	1	Acero	Recubrimiento de zinc galvanizado/oxidado
19	Cojinete	1	NBR	—
20	Cojinete	1	Plástico de ingeniería	—
21	Cojinete	1	Plástico de ingeniería	—
22	Anillo de sellado	2	NBR	—
23	Anillo de sellado	2	NBR	—
24	Cojinete	2	Acero inoxidable	—
25	Tuerca de ajuste	2	Acero inoxidable	—
26	Tornillo de ajuste	2	Acero inoxidable	—
27	Cojinete	2	Aluminio	—

B

B

Parámetros técnicos de los volantes DNOVA

Nombre	Valor
Modelo de anulación manual	MON1-250-T26-ISO, MON2-450-T28-ISO, MON3-700-T38-ISO
Versión climática	U, UHL, T, OM
Método de montaje	Horizontal/Vertical
Grado de protección, IP	67
Tipo de conexión	ISO 5211

B

B

Dimensiones y dimensiones de los volantes DNOVA

Modelo	MON1-250-T26-ISO	MON2-450-T28-ISO	MON3-700-T38-ISO
b1, mm	14	17	22
N, mm	22	22	28
b2, mm	14	17	22
Mmm	16	18	22
D1, mm	Г˜50	G70	G102
4-M1, mm	4-M6	4-M8	4-M10
D2, mm	G70	G102	G125
4-M2, mm	4-M8	4-M10	4-M12
E, mm	70Г—70	95Г—95	114Г—114
D3, mm	Г˜50	G70	G102
4-Г˜1, mm	4-Г˜6.5	4-Г˜8.5	4-Г˜10.5
D4, mm	G70	G102	G125
4-Г˜2, mm	4-Г˜8.5	4-Г˜10.5	4-Г˜12.5
A, mm	90	125	140
B, mm	55	64	71
°C, mm	G˜88	G110	G129
F, mm	115	135	166
T, mm	44	62.5	70
Y, mm	145	178	212
Mmm	120	133	180
Tamaño pequeño	53	56.5	68.7
K, mm	10	13	12.5
Г˜ Volante, mm	180	200	280

Esquema de dimensiones y dimensiones de los volantes DNOVA

B

B

Tabla de piezas y materiales para volantes DNOVA

-	Nombre de la pieza	Material
1	Eje para montaje de actuador neumático	Acero 45
2, 8	Junta tórica	EPDM
3	Resorte de retención	Acero para resortes
4	Cubierta del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Clip de retención (enlace principal)	Acero 304
7	Alojamiento	aleación de aluminio
9	Caja de cambios	Hierro fundido
10	Acoplamiento adaptador	Hierro fundido
11	Eje de caja de cambios	Hierro fundido

Parámetros técnicos de las unidades de interruptores de límite DNOVA APL-410N EX

Nombre	Valor
Modelo de caja de interruptores de límite	APL-410N EX
Clasificación de protección del gabinete, IP	65
Vida útil, años	10

B

B

Dimensiones y dimensiones de las unidades de interruptores de límite DNOVA APL-410N EX

Esquema de dimensiones y dimensiones de las unidades de interruptores de final de carrera DNOVA APL-410N EX
