Descripción
La válvula de bola se utiliza como válvula de cierre, así como para mezclar y separar los flujos del fluido de trabajo en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan fluidos líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
Los actuadores neumáticos DNOVA de doble efecto rotativos PA-SAXXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
El bloque de interruptores de límite está diseñado para la señalización visual y eléctrica de las posiciones finales del elemento de cierre de las válvulas de tuberías.
B
B

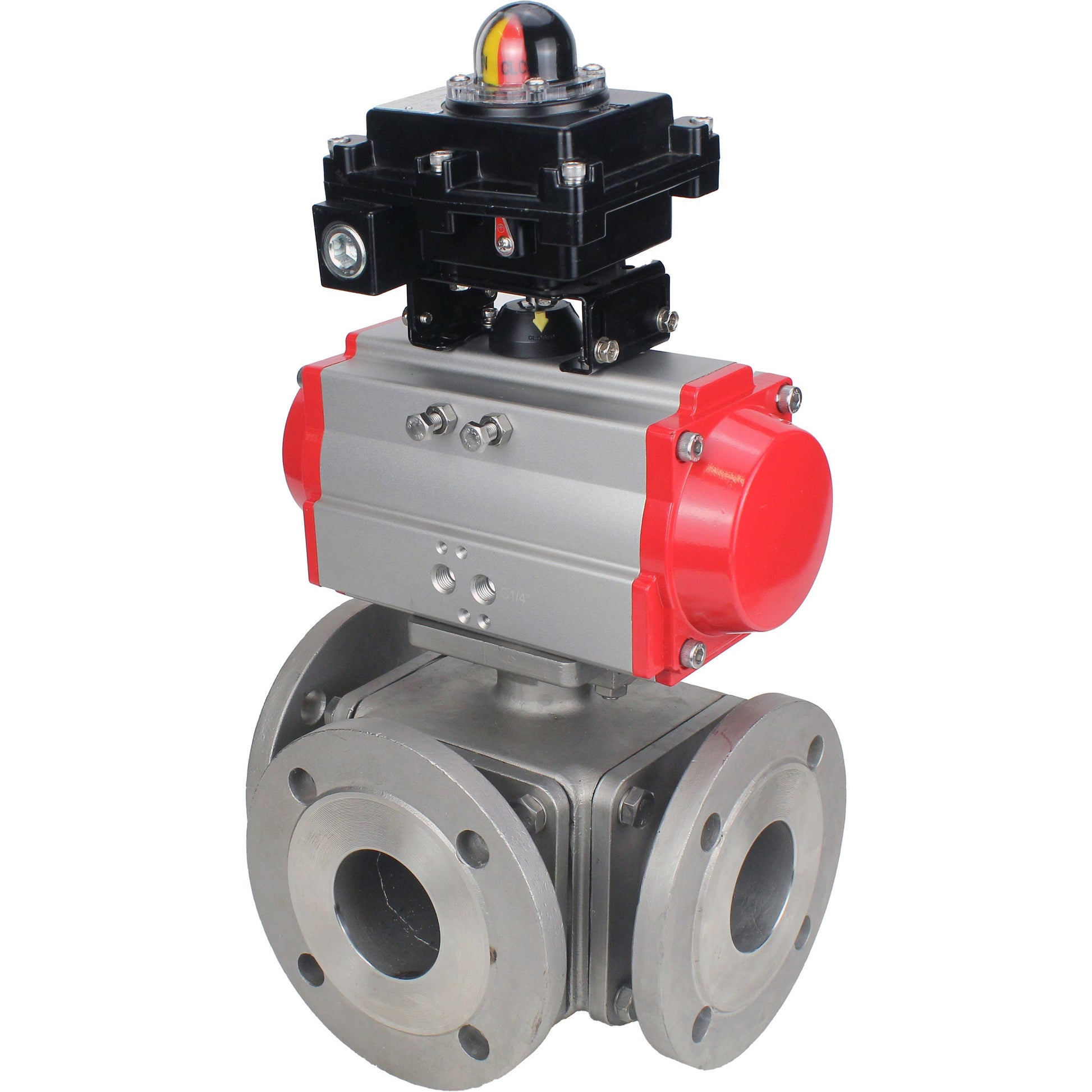

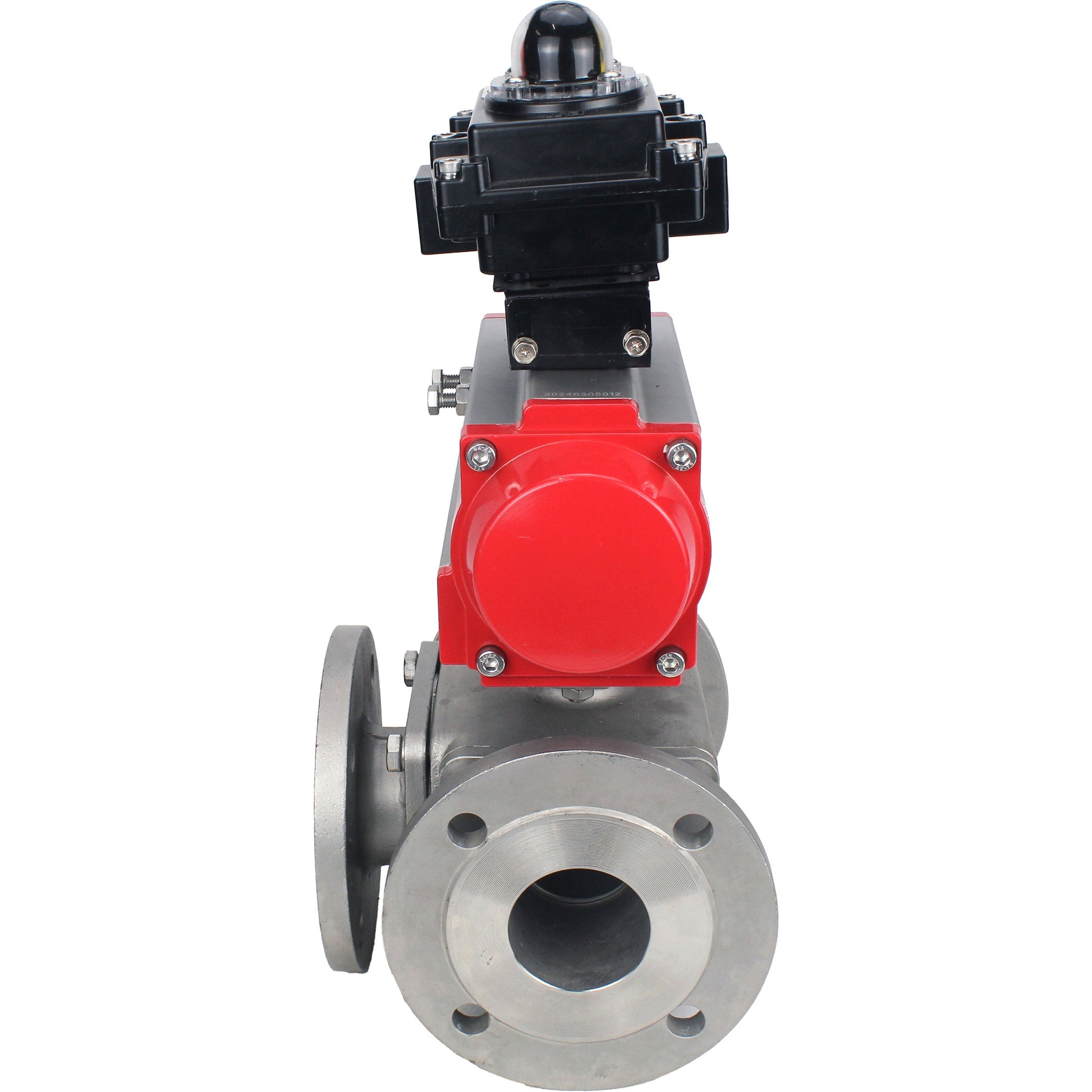

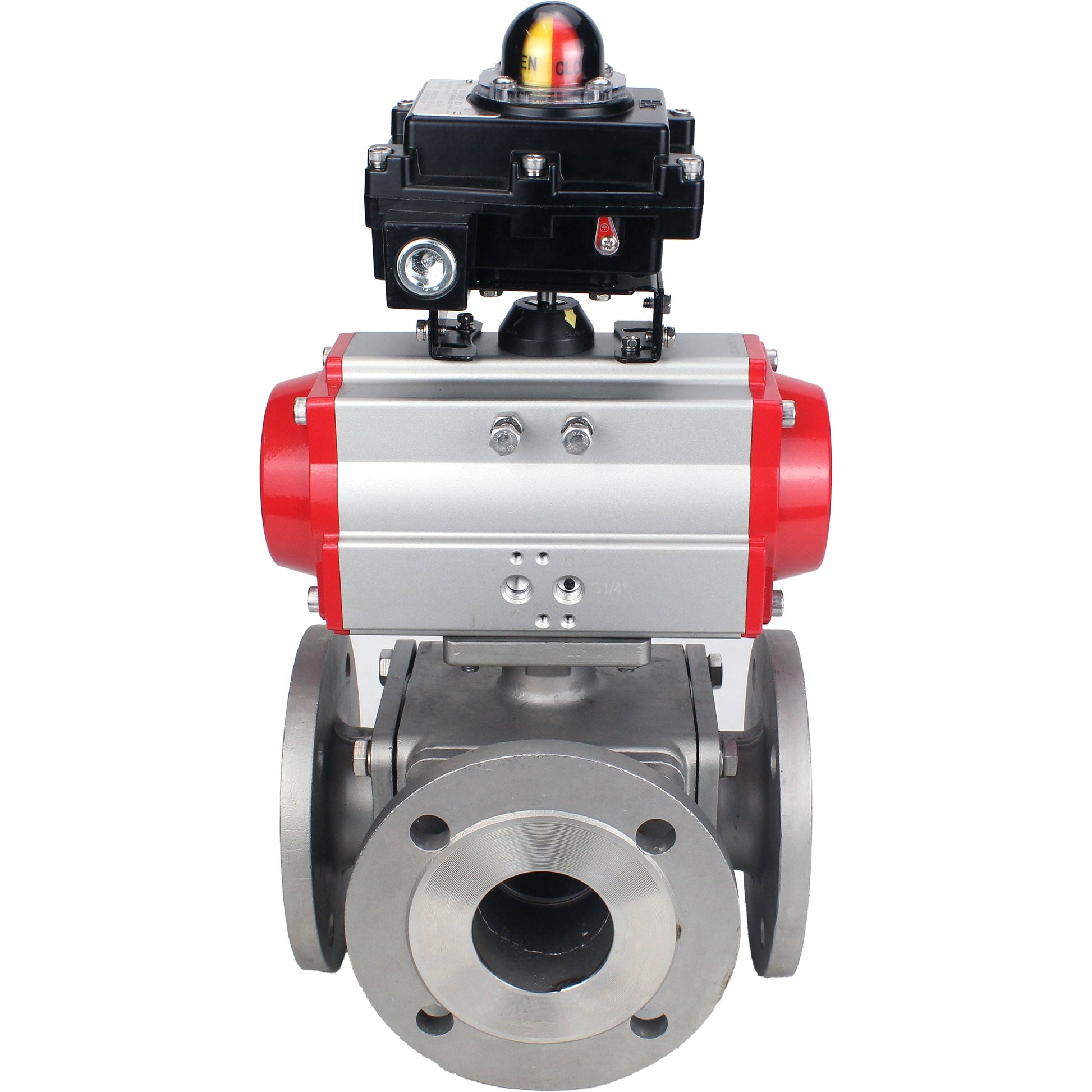

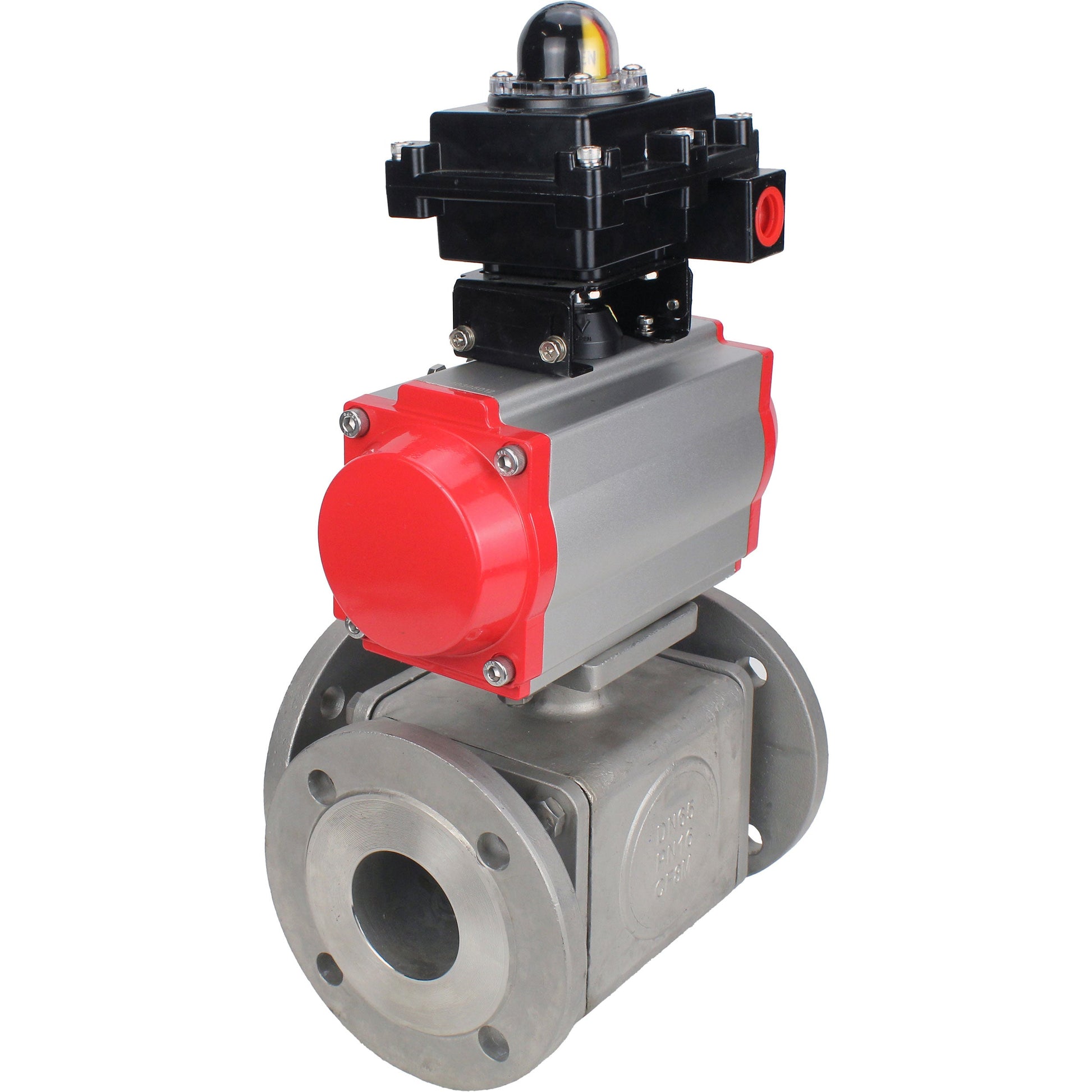

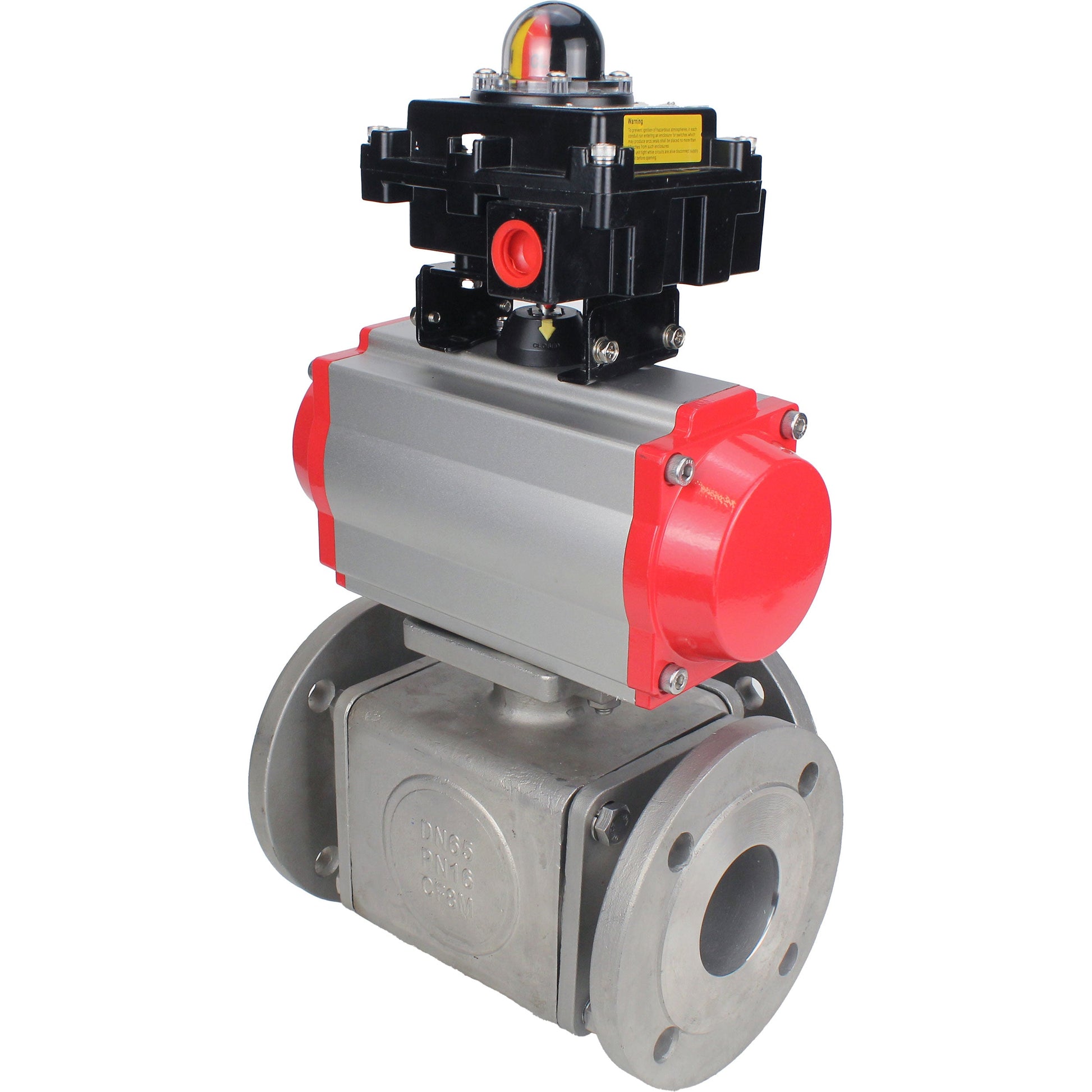

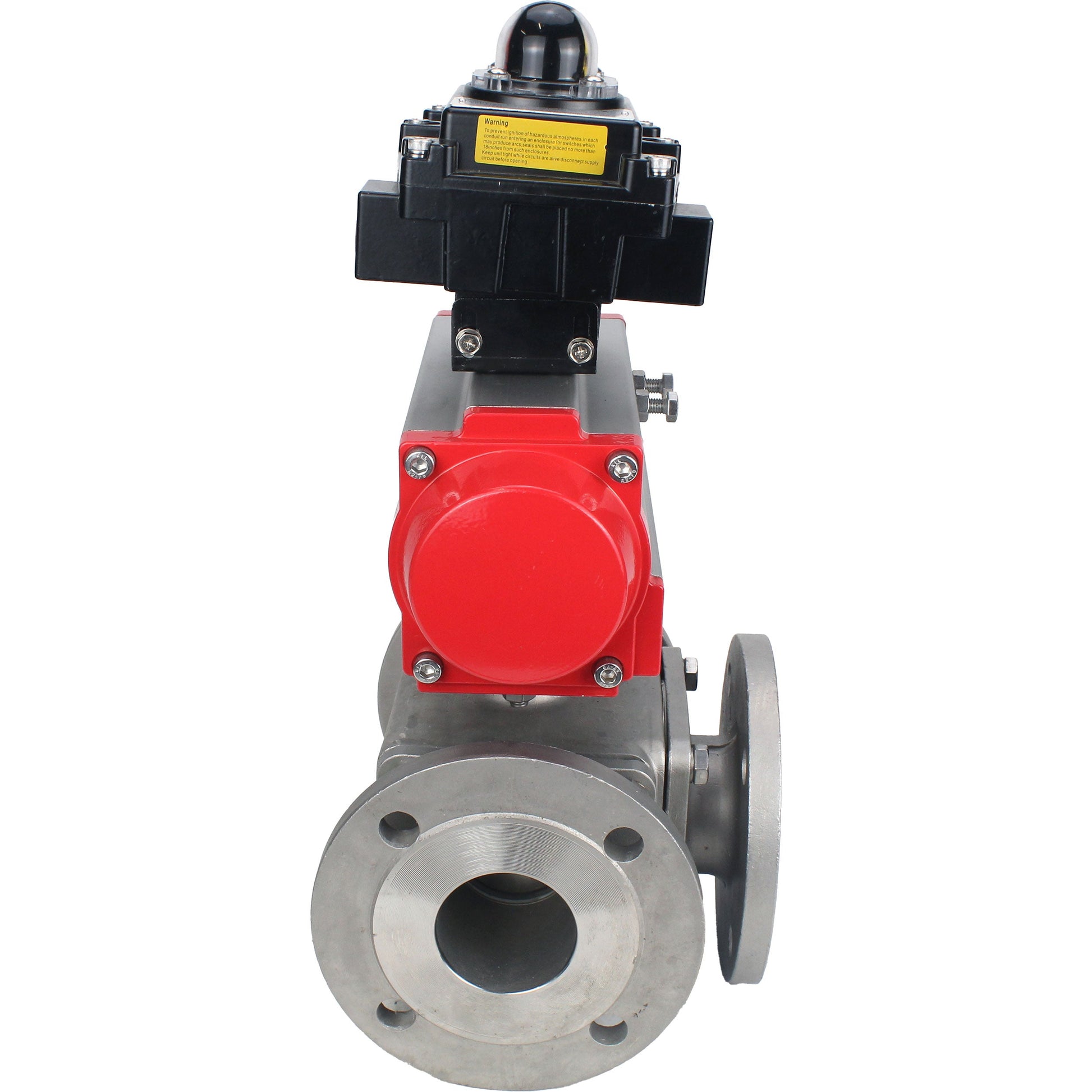

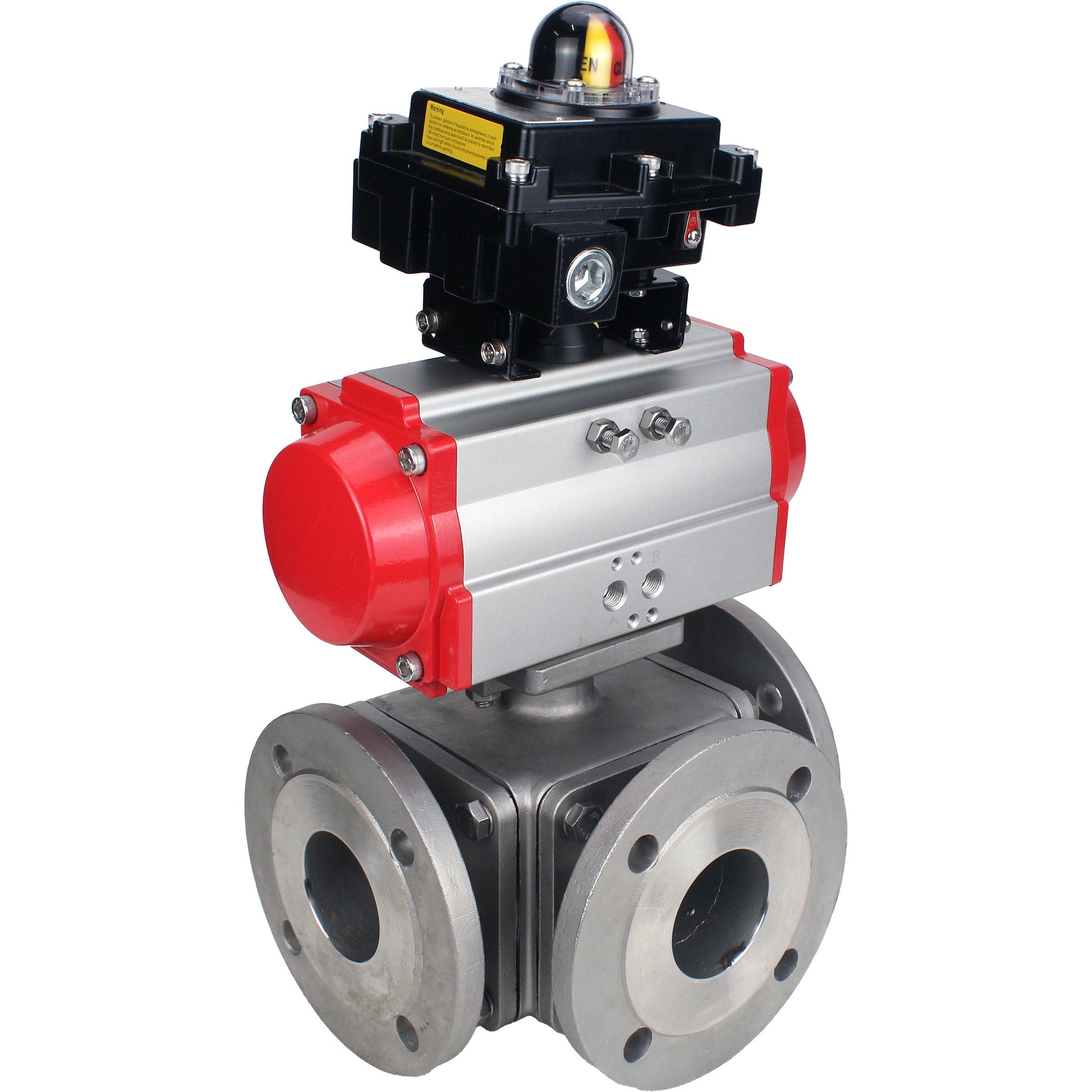

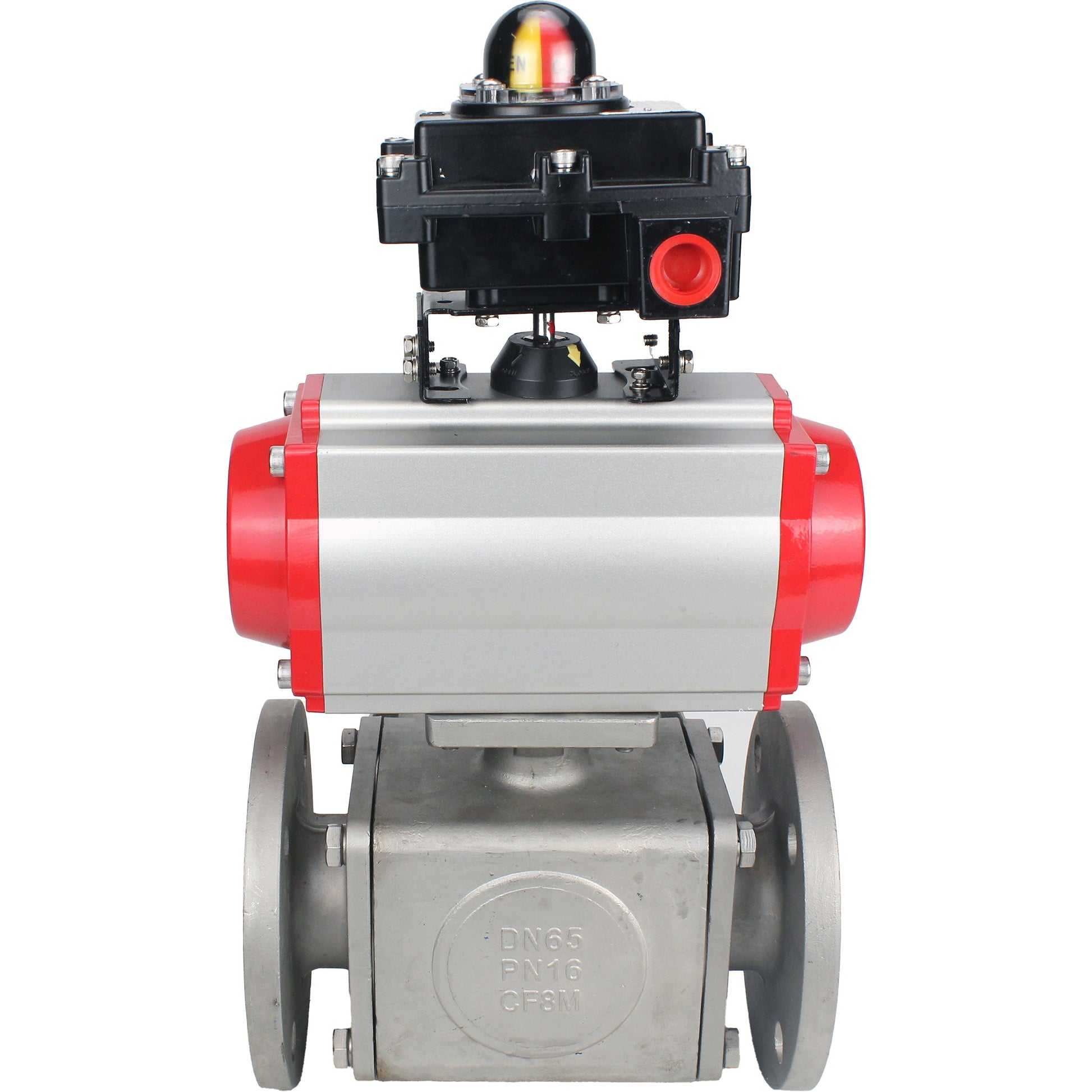

Parámetros técnicos de la válvula de bola DNOVA BV3232P(4pc)-FP-3WL-F DN15-100 PN16 de paso total, con brida, cuerpo de acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19, con actuador neumático DNOVA PA-SA con resortes de retorno y LSU APL-410N EX:
| Nombre | Significado |
| Presión nominal PN, bar | 16 |
| Temperatura del entorno de trabajo, В°C | de -25 a 180 |
| Tipo de dispositivo de grúa | tres vías |
| Tipo de válvula de tres vías | Yo |
| Solicitud | suministro de agua, suministro de calor |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo, medios neutros, medios gaseosos |
| Conexión a la tubería | con brida |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | con brida |
| Control | actuador neumático con resortes de retorno |
| Disponibilidad de interruptores de límite | No |
| Disponibilidad de distribuidor neumático | No |
| Disponibilidad de posicionador electroneumático | Hay |
| Vida útil media, años | 10 |
B
B
Esquema de dimensiones generales y tamaños de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F DN15-100 PN16 de paso total, bridadas, cuerpo - acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19, con actuador neumático DNOVA PA-SA con resortes de retorno y LSU APL-410N EX
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F DN15-100 PN16 de paso total, bridadas, cuerpo - acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19, con actuador neumático DNOVA PA-SA con resortes de retorno y LSU APL-410N EX:
| Tamaño | Largo, mm | Diámetro interior, mm | Г˜D1, mm | Г˜D2, mm | A, mm | E, mm |
| DN15 | 150 | 95 | 65 | 45 | 153 | 72 |
| DN20 | 160 | 105 | 75 | 58 | 174 | 89 |
| DN25 | 180 | 115 | 85 | 64 | 216 | 109 |
| DN32 | 200 | 140 | 100 | 78 | 216 | 109 |
| DN40 | 220 | 150 | 110 | 88 | 279 | 134 |
| DN50 | 240 | 165 | 125 | 99 | 279 | 134 |
| DN65 | 260 | 185 | 145 | 122 | 279 | 134 |
| DN80 | 280 | 200 | 160 | 138 | 405 | 174 |
| DN100 | 325 | 220 | 180 | 158 | 405 | 174 |
B
B
Esquema de piezas y materiales de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F DN15-100 PN16 de paso total, bridadas, cuerpo - acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19, con actuador neumático DNOVA PA-SA con resortes de retorno y LSU APL-410N EX
B
Tabla de piezas y materiales de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F DN15-100 PN16 de paso total, bridadas, cuerpo - acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19, con actuador neumático DNOVA PA-SA con resortes de retorno y LSU APL-410N EX:
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Marco | Acero inoxidable SS316 |
| 2 | Pelota | Acero inoxidable SS316 |
| 3 | Caza de focas | PTFE |
| 4 | Funda de la caja | Acero inoxidable SS316 |
| 5 | Tornillo | Acero inoxidable SS304 |
| 6 | Almohadilla | PTFE |
| 7 | tornillo | Acero inoxidable SS304 |
| 8 | Almohadilla | PTFE |
| 9 | Sello de varilla | PTFE |
| 10 | Tornillo | Acero inoxidable SS304 |
| 11 | Sello | Acero inoxidable SS304 |
B
B
Parámetros técnicos de los accionamientos neumáticos DNOVA
| Nombre | Significado |
| Diseño | con resortes de retorno |
| Presión de control, bar | 2 Г· 8 |
| Disponibilidad de copia de seguridad manual | No |
B
B
Esquema de dimensiones y tamaños de actuadores neumáticos DNOVA
B
Dimensiones y tamaños de actuadores neumáticos DNOVA
| Modelo de unidad | SA-052 | SA-065 | SA-083 | SA-105 | SA-140 |
| G, mm | 15 | 15 | 15 | 25 | 30 |
| Mmm | 80 | 80 | 80 | 80 | 130 |
| N, mm | 30 | 30 | 30 | 30 | 30 |
| F0, mm | 34 | 34 | 34 | 41 | 62 |
| R, mm | 20 | 20 | 20 | 20 | 30 |
| B1, mm | 153 | 174 | 216 | 279 | 405 |
| C, mm | 30 | 36 | 46 | 55 | 76 |
| E, mm | 72 | 89 | 109 | 134 | 174 |
| Yo | 4-M5x8 | 4-M6x10 | 4-M6x10 | 4-M8x12 | 4-M10x16 |
| A | 4-M6x10 | 4-M8x12 | 4-M8x12 | 4-M10x16 | 4-M12x20 |
| F, mm | 26 | 26 | 26 | 26 | 36 |
| A1, mm | 108 | 125 | 152 | 189 | 268 |
| Re, mm | 41 | 46 | 55 | 64 | 77 |
| H | F03 | F05 | F05 | F07 | F10 |
| I | F05 | F07 | F07 | F10 | F12 |
| Yo | 11x11 | 14x14 | 17x17 | 22x22 | 27x27 |
B
B
Tabla de piezas y materiales de accionamientos neumáticos DNOVA
| No. | Nombre | Cantidad | Material | Revestimiento |
| 1 | Marco | 1 | aluminio extruido | anodizado duro |
| 2 | Tapones laterales | 2 | aluminio fundido | |
| 3 | Engranaje | 1 | acero inoxidable | niquelado |
| 4 | Pistón | 2 | acero/aluminio | oxidación/galvánico |
| 5 | Tapones | 8 | acero inoxidable | |
| 6 | Anillo de pistón | 2 | NBR | |
| 7 | Ballestas | 0-12 | acero para resortes | recubrimiento epoxi |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería | |
| 9 | Anillo de pistón | 2 | NBR | |
| 10 | Enchufar | 2 | NBR | |
| 11 | Anillo de empuje | 2 | plástico de ingeniería | |
| 12 | Anillo | 1 | plástico de ingeniería | |
| 13 | Arandela | 1 | acero inoxidable | |
| 14 | Abrazadera de resorte | 2 | acero inoxidable | |
| 15 | Indicador | 1 | plástico | |
| 16 | Carcasa del indicador | 1 | plástico | |
| 17 | Cojinete | 1 | plástico de ingeniería | |
| 18 | Leva | 1 | acero | oxidación/galvánico |
| 19 | Cojinete | 1 | NBR | |
| 20 | Cojinete | 1 | plástico de ingeniería | |
| 21 | Cojinete | 1 | plástico de ingeniería | |
| 22 | Anillo de sellado | 2 | NBR | |
| 23 | Anillo de sellado | 2 | NBR | |
| 24 | Cojinete | 2 | acero inoxidable | |
| 25 | Tuerca de ajuste | 2 | acero inoxidable | |
| 26 | Tornillo de ajuste | 2 | acero inoxidable | |
| 27 | Manga | 2 | aluminio |
B
B
Bloque de interruptor de límite DNOVA APL-410N EX
B
Parámetros técnicos de la unidad de final de carrera DNOVA APL-410N EX
| Nombre | Significado |
| Modelo de bloque de interruptor de límite | APL-410N EX |
| Grado de protección de la carcasa, IP | 65 |
| Temperatura ambiente, В°C | de -25 a 80 |
| Vida útil, años | 10 |
B
B
Esquema de las dimensiones y tamaños del bloque de final de carrera DNOVA APL-410N EX
B
B
Dimensiones y tamaños de la unidad de final de carrera DNOVA APL-410N EX:
| Modelo | Re, mm | D1, mm | Mmm | Largo, mm | B, mm | Mmm |
| APL-410N EX | 9.5 | 5 | 174 | 177 | 178 | 8 |
B
B
Esquema de piezas y materiales del bloque de final de carrera DNOVA APL-410N EX
B
B
Tabla de piezas y materiales del bloque de final de carrera DNOVA APL-410N EX:
| N.º de artículo | Detalle | Material |
| 1 | Indicador visual | Plástico ABS / policarbonato |
| 2 | Tapa del indicador visual | policarbonato |
| 3 | Etiqueta | |
| 4 | Tornillos de la tapa | acero inoxidable |
| 5 | Cubierta de la carcasa de LSU | fundición a presión de aluminio |
| 6 | Eje | acero inoxidable |
| 7 | Interruptores de límite | |
| 8 | Levas (excéntricas) | policarbonato |
| 9 | Caso LSU | fundición a presión de aluminio |
| 10 | Bloque de terminales | |
| 11 | Terminal de tierra | acero inoxidable |
| 12 | Orificio (rosca) para entrada de cable | |
| 13 | soporte | acero inoxidable |
