Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
Los actuadores eléctricos de cuarto de vuelta a prueba de explosiones están diseñados para el control remoto y local de la rotación de un elemento de cierre de 0 ° a 270 °, como una válvula de bola, etc. Se utilizan ampliamente en diversos sectores de la economía nacional: en las industrias del gas, el petróleo, la metalurgia, la alimentación, la vivienda y los servicios comunales, etc. Son adecuados para su uso en áreas industriales con riesgo de explosión.
B
B

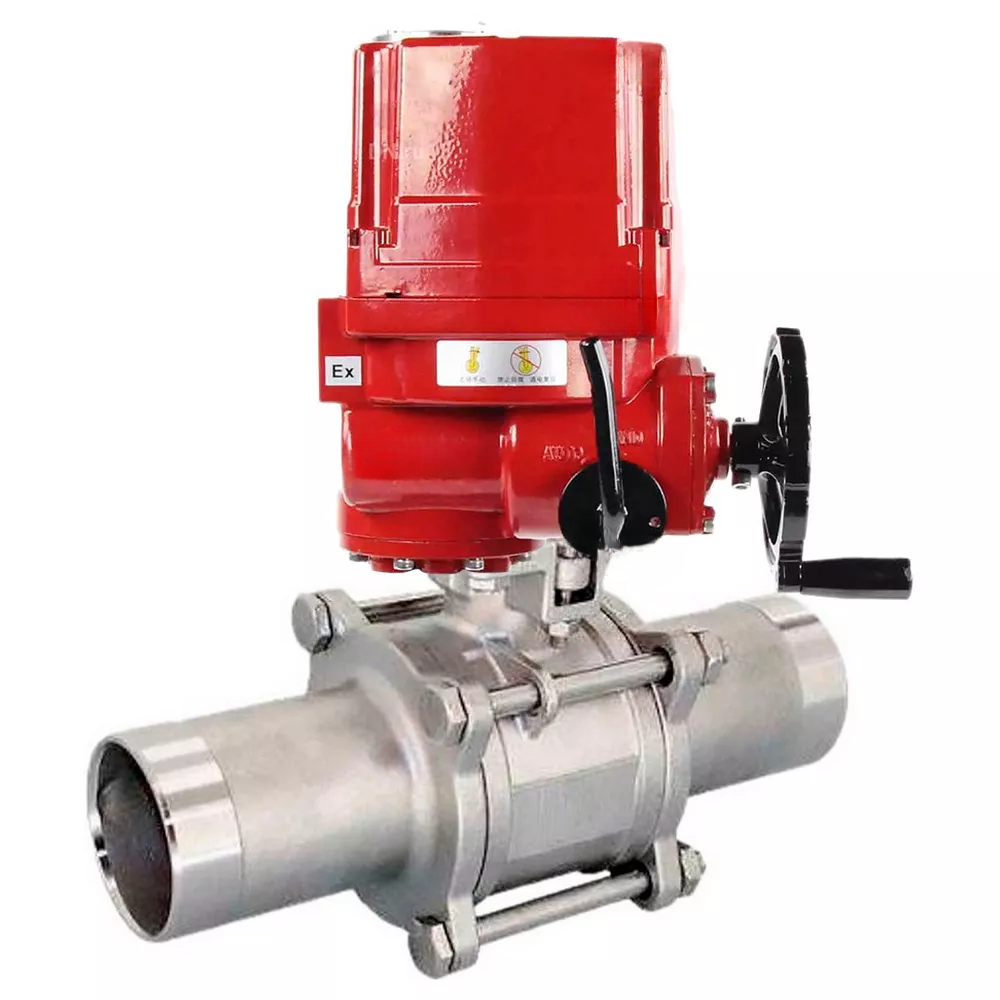

Características técnicas de la válvula DNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso completo, cuerpo de acero inoxidable 316, soldada, con accionamiento eléctrico antideflagrante de 1/4 de vuelta DNOVA QT-EX-EM-O2-24VDC-U1 24V
| Nombre | Significado |
| Tipo de conexión | para soldar |
| Tipo de control | Con accionamiento eléctrico |
| Solicitud | suministro de agua, suministro de calor, industria |
| Paso de bola de grúa | paso completo |
| Desempeño climático | U1 |
| Temperatura del entorno de trabajo, В°C | de -20 a 180 |
| Unión | para soldar |
| Control | Accionamiento eléctrico 380V |
| Clase de sellado | A |
| Ingesta de agua | No |
| Tipo de dispositivo de grúa | bidireccional |
| Miércoles | agua, vapor, productos derivados del petróleo, medios neutros, medios gaseosos |
| Garantía, g. | 1 |
| Vida útil, años | 5 |
B
B
Esquema de dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso total, cuerpo - acero inoxidable 316, soldadas, con accionamiento eléctrico antideflagrante de 1/4 de vuelta DNOVA QT-EX-EM-O2-24VDC-U1 24V
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso total, cuerpo - acero inoxidable 316, soldada, con accionamiento eléctrico antideflagrante de 1/4 de vuelta DNOVA QT-EX-EM-O2-24VDC-U1 24V
| Modelo | Largo, mm | L1, mm | Mmm |
| DN10 | 130 | 255 | 265 |
| DN15 | 150 | 255 | 265 |
| DN20 | 155 | 255 | 265 |
| DN25 | 186 | 255 | 265 |
| DN32 | 195 | 255 | 265 |
| DN50 | 243 | 255 | 265 |
B
B
Esquema de piezas y materiales de válvulas de bola EDNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso total, cuerpo - acero inoxidable 316, soldado, con accionamiento eléctrico antideflagrante de 1/4 de vuelta DNOVA QT-EX-EM-O2-24VDC-U1 24V
B
Tabla de piezas y materiales de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG paso total, cuerpo - acero inoxidable 316, soldado, con accionamiento eléctrico antideflagrante de 1/4 de vuelta DNOVA QT-EX-EM-O2-24VDC-U1 24V
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Marco | Acero inoxidable 316 |
| 2 | Elemento lateral (2 uds.) | Acero inoxidable 316 |
| 3 | Pelota | Acero inoxidable 316 |
| 4 | Sello de bola | PTFE |
| 5 | Sello de varilla | PTFE |
| 6 | Manga | acero inoxidable 304 |
| 7 | Existencias | Acero inoxidable 316 |
| 8 | Arandela | acero inoxidable |
| 9 | tornillo | acero A2-70 |
| 10 | Tornillo | acero A2-70 |
B
B
Accionamientos eléctricos
B
Parámetros técnicos de los accionamientos eléctricos:
| Nombre | Significado |
| Tensión de alimentación | 380 V |
| Temperatura ambiente | de -20 °C a 60 °C |
| Disponibilidad de copia de seguridad manual | volante |
| Interruptores de límite | Hay |
| Grado de protección de la caja | IP67 |
B
B
Esquema de dimensiones y tamaños de accionamientos eléctricos.
B
Dimensiones y tamaños de los accionamientos eléctricos:
| Modelo de unidad | Alto 1, mm | Largo, mm | A, mm | D1, mm | D2, mm | MÁX. в–Ў, mm | MÁXIMO в—‹, mm | K, mm |
| QT-EX-010EM-O2-380VAC-U1 | 265 | 255 | 170 | 70 | 57 | 14 | 20 | 4-M8, profundidad 12 |
B
B
Dispositivo de accionamiento eléctrico:
| N.º de artículo | Detalles | Material |
| 1 | Carcasa de la unidad | Aluminio |
| 2,23,33,38,40,64 | Eje | Acero 45 |
| 3,39,46,48,51,66 | Anillo de sellado | Caucho resistente al aceite |
| 4.27 | soporte | Acero Q235 |
| 5 | Junta de aislamiento | Textolita |
| 6,9,16 | Tornillo de montaje del soporte | Acero 1Cr18Ni9Ti |
| 7.1 | Lámina | Acero Q235 |
| 8 | tapón de rosca | Aluminio |
| 11,14 | Leva del interruptor de límite | Acero Q235 |
| 12,13 | Grupo de interruptores de límite | XK06-101-2530 |
| 15.32 | Manga | Latón H62 |
| 16, 30, 35, 41, 44, 61 | Tornillo | Acero 1Cr18Ni9Ti |
| 17,18 | Disco | Acero Q235 |
| 19 | Leva limitadora mecánica | Acero Q235 |
| 20 | Carcasa de la unidad | Aluminio |
| 21.25 | Tornillo de montaje | Acero 35 |
| 22 | Sello de la mirilla | Acero 1Cr18Ni9Ti |
| 24 | Placa de indicación | Aluminio |
| 26 | Condensador | CEM 2GR 220nJ |
| 28 | Bloque de terminales | 1 pieza T |
| 29 | Elemento calefactor | NTA-1/005 |
| 31,36 | Arandela | Acero inoxidable |
| 34 | A través de la cubierta | MHQ50 |
| 37,39 | Arandela de seguridad, anillo de sellado | Acero 1Cr18Ni9Ti |
| 42 | Grupo de interruptores de par | XK06-101-2530 |
| 43,48 | Mecanismo de interruptor de par | Acero Q235 |
| 45 | Tapa del volante | Aluminio |
| 47.69 | Engranaje de la primera etapa | Aleación de zinc ZQAL10-5-5 |
| 49 | Tornillo de límite | Acero 35 |
| 50 | Horquilla | Acero 1Cr18Ni9Ti |
| 52 | Manija del embrague | Acero 45 |
| 53 | Bloque de horquilla | Aluminio |
| 54 | Arandela de empuje | aleación de zinc |
| 55,56 | Horquilla separadora | Aleación de zinc ZQAL10-5-5 |
| 57 | Anillo de retención | Acero 1Cr18Ni9Ti |
| 58.6 | Disco, engranaje principal | Aleación de zinc ZQAL10-5-5 |
| 59.68 | Gusano de segunda y primera etapa | Acero 40Cr |
| 62,67 | Sello | Aluminio |
| 63 | Motor | - |
| 65 | Embrague | Acero ZG20 |
