Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
Los actuadores neumáticos rotativos de doble efecto DNOVA PA-DAXXX y PA-SA-XXX con resorte de retorno están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
El distribuidor neumático se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en un sistema neumático dependiendo de la acción de control externo.
El mando manual con sinfín y reductor HDM permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las tareas de mando manual.
El bloque de interruptores de límite está diseñado para la señalización visual y eléctrica de las posiciones finales del elemento de cierre de las válvulas de tuberías.
La unidad de preparación de aire está diseñada para limpiar el aire comprimido de la humedad de las gotas y de las partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel determinado y suministrar lubricante desde el depósito al flujo de aire comprimido a los elementos del sistema neumático.
B
B
Parámetros técnicos de la válvula de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-50 PN63/40, paso total para soldar, acero inoxidable SS316, PTFE, con actuador neumático PA-DA, con distribuidor neumático 4V320-08 220V, con APL-410N EX LSU, mando manual MON1-250-T26-ISO, con ATU AFC2000:
| Nombre | Significado |
| Temperatura del entorno de trabajo, В°C | de -20 a 200 |
| Solicitud | suministro de calor |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo, medios neutros |
| Conexión a la tubería | para soldar |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | para soldar |
| Control | actuador neumático de doble efecto |
| Disponibilidad de interruptores de límite | Hay |
| Disponibilidad de distribuidor neumático | Hay |
| Garantía, g. | 1 |
B
B

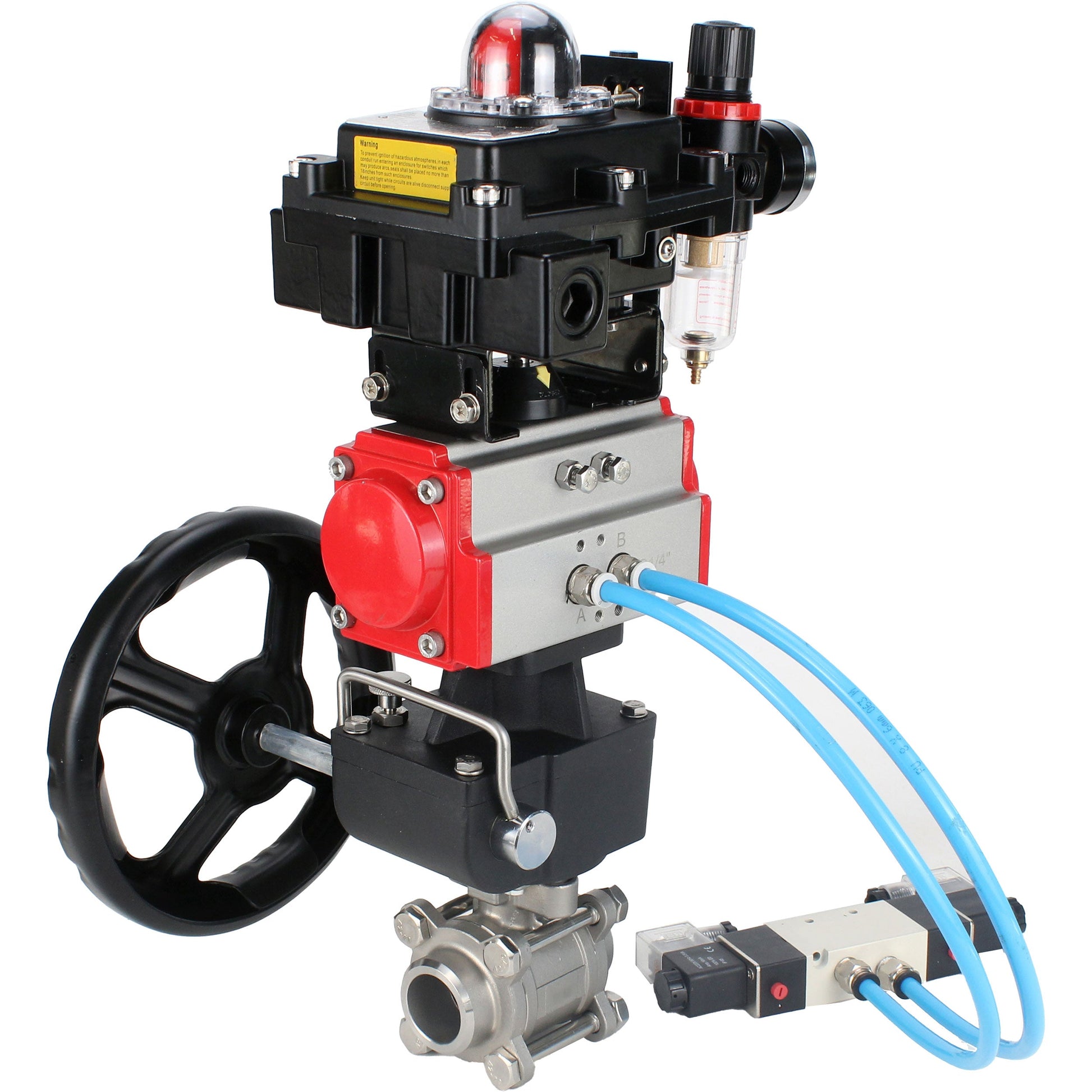

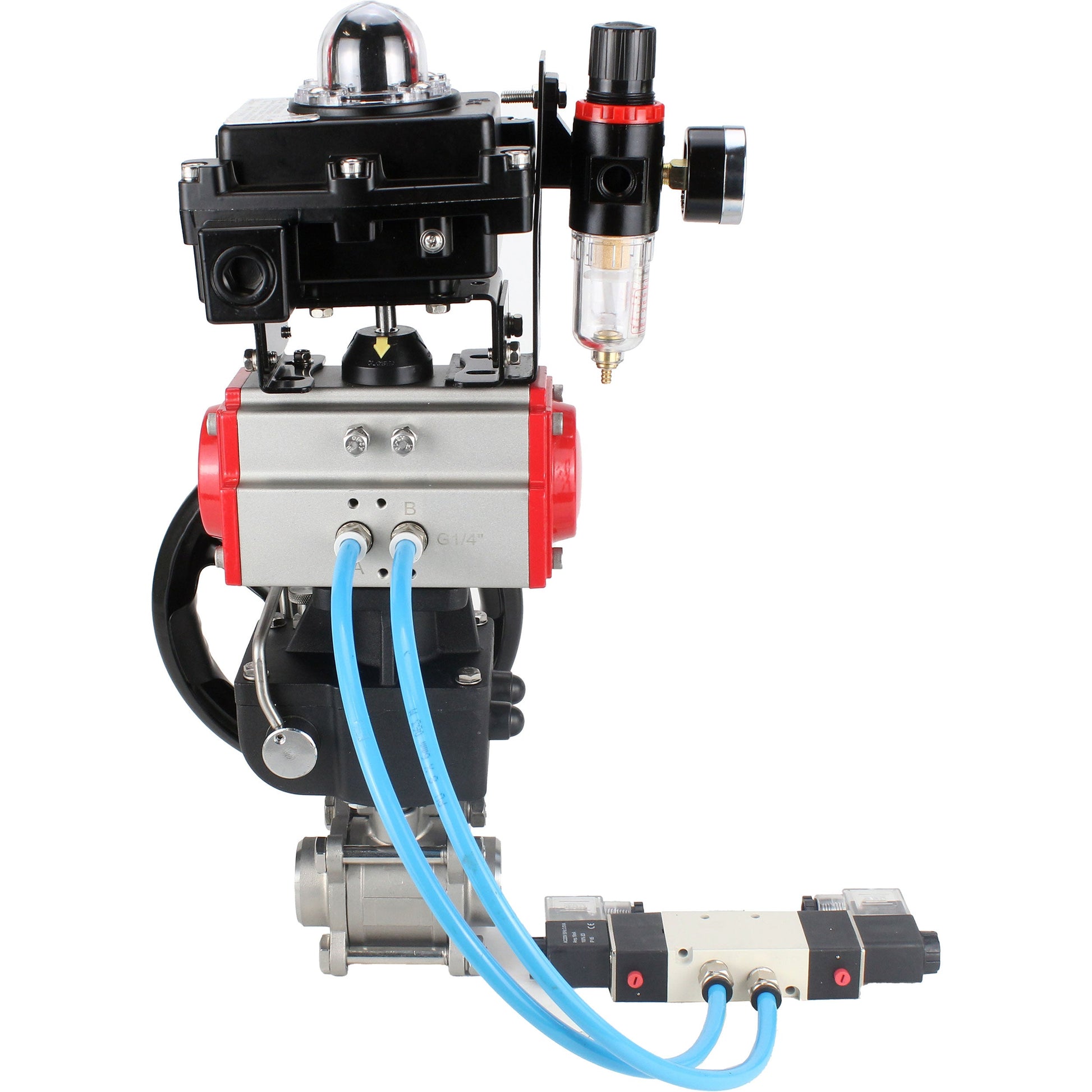

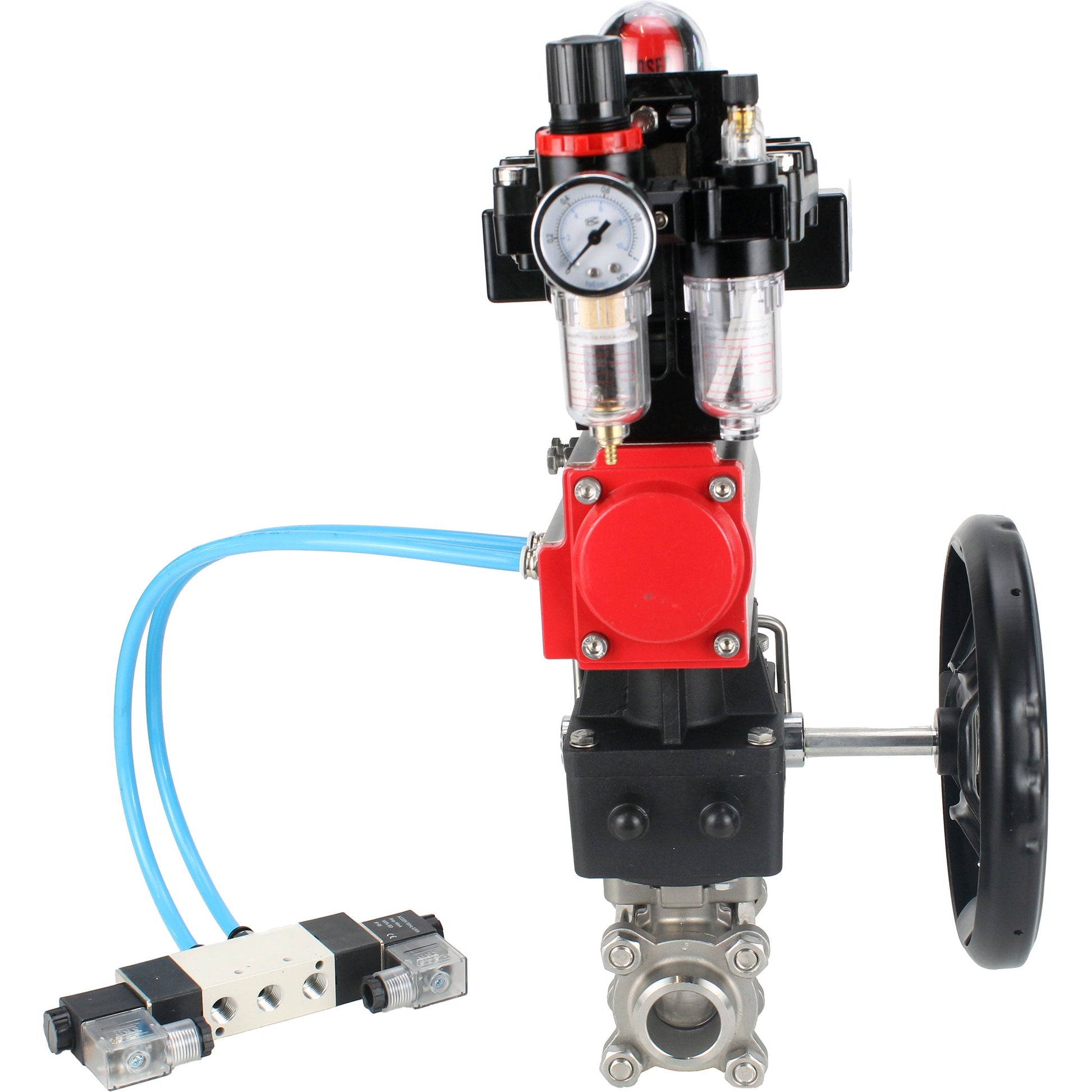

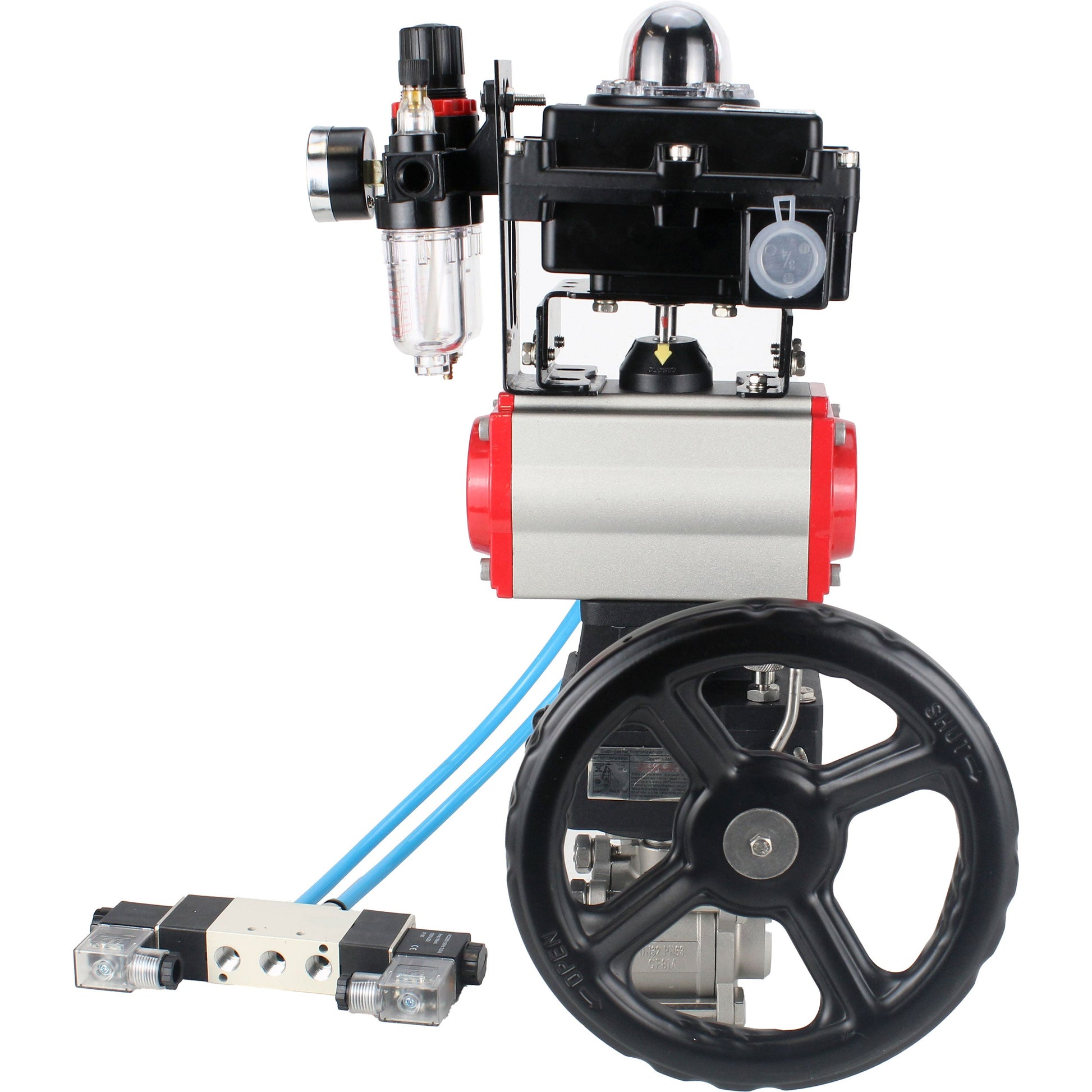

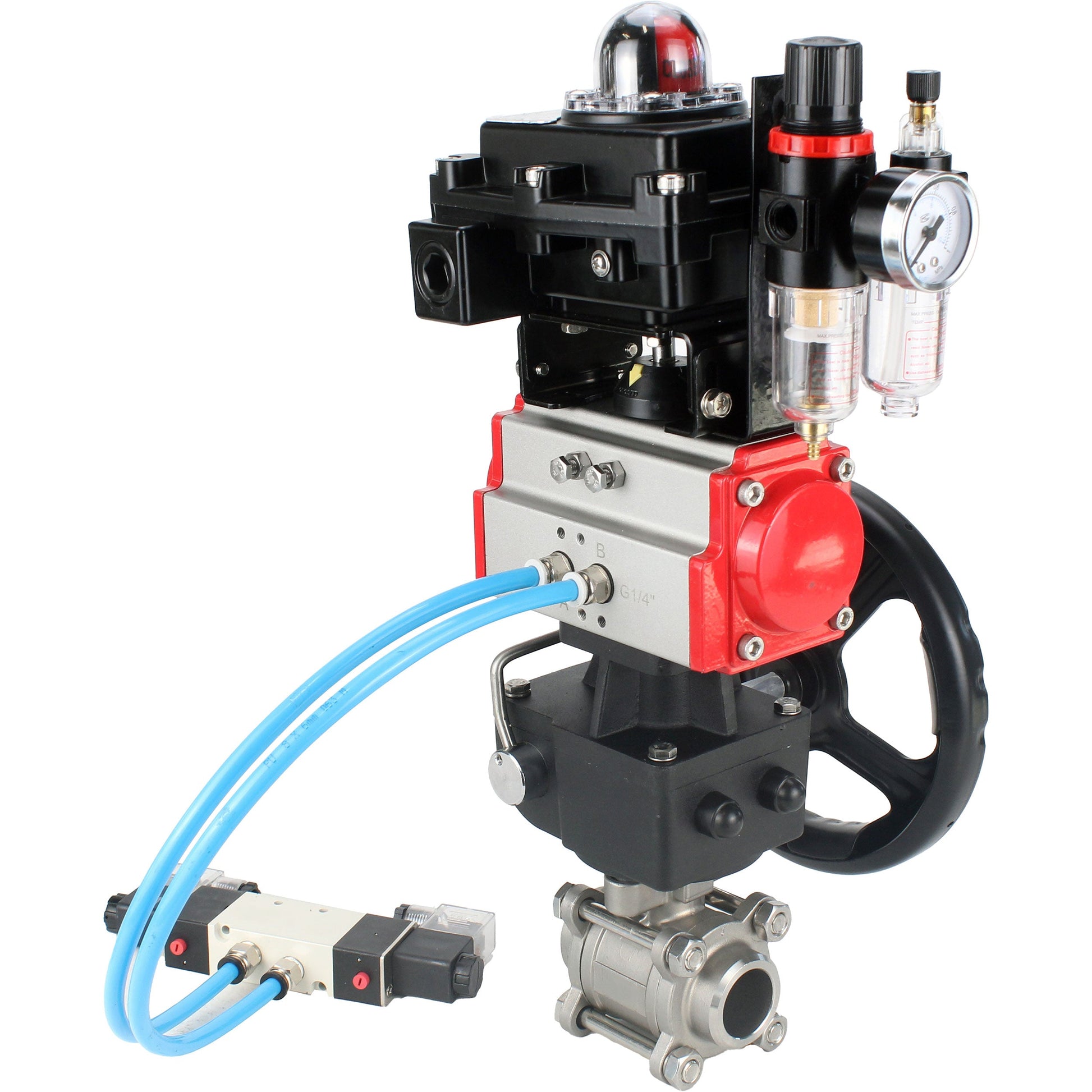

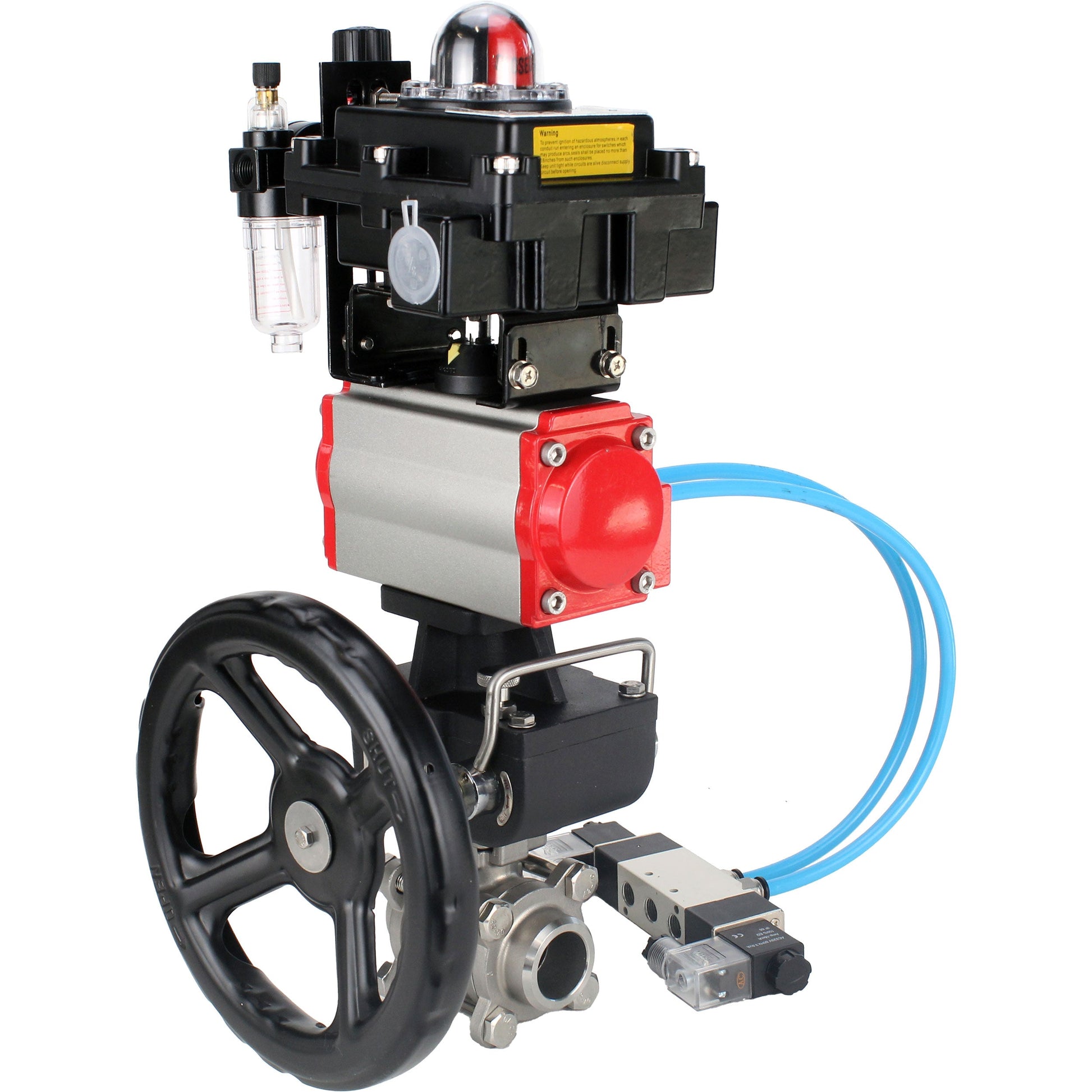

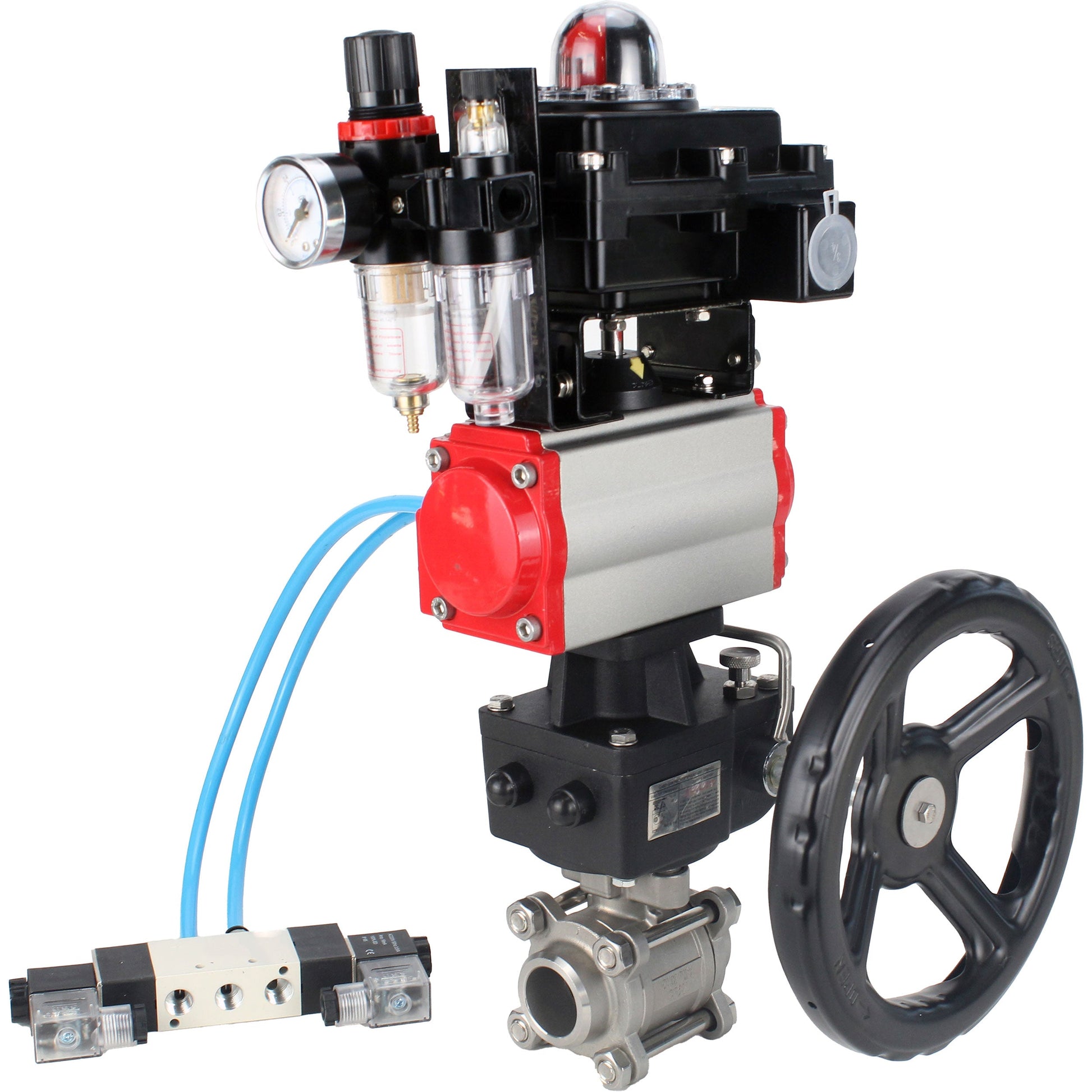

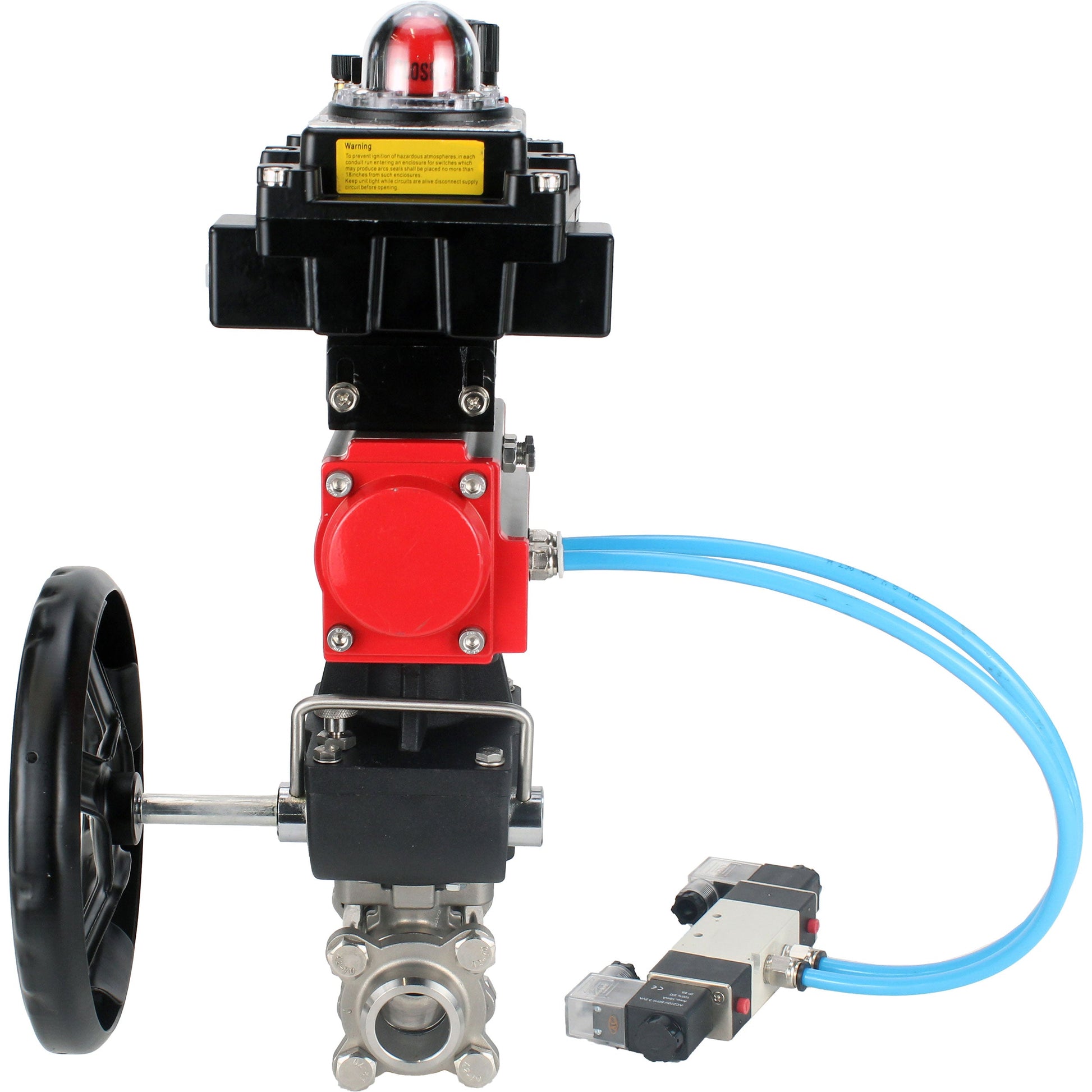

Válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-50 PN63/40, paso total para soldar, acero inoxidable SS316, PTFE, con actuador neumático PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-410N EX, mando manual MON1-250-T26-ISO, con ATU AFC2000
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-50 PN63/40, paso total para soldar, acero inoxidable SS316, PTFE, con actuador neumático PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-410N EX, respaldo manual MON1-250-T26-ISO, con ATU AFC2000:
| Tamaño | Re, mm | Largo, mm | B1, mm | E, mm | C, mm | Mmm | X, mm | Y, mm | H2, mm | B, mm |
| DN10 | 10 | 63 | 153 | 72 | 120 | 77 | 162 | 139 | 38.9 | 17.2 |
| DN15 | 15 | 65 | 153 | 72 | 120 | 77 | 162 | 139 | 40 | 21.3 |
| DN20 | 20 | 75 | 153 | 72 | 120 | 77 | 162 | 139 | 43.9 | 26.7 |
| DN25 | 25 | 83 | 153 | 72 | 120 | 77 | 162 | 139 | 53 | 33.5 |
| DN32 | 32 | 98 | 153 | 72 | 120 | 77 | 162 | 139 | 56 | 42.2 |
| DN40 | 40 | 112 | 174 | 89 | 120 | 77 | 162 | 139 | 60 | 48.3 |
| DN50 | 50 | 135 | 174 | 89 | 120 | 77 | 162 | 139 | 75 | 60.5 |
B
B
Esquema de piezas y materiales Válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-50 PN63/40, paso total para soldadura, acero inoxidable SS316, PTFE, con actuador neumático PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-410N EX, respaldo manual MON1-250-T26-ISO, con ATU AFC2000
B
Tabla de piezas y materiales Válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-50 PN63/40, paso total para soldar, acero inoxidable SS316, PTFE, con actuador neumático PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-410N EX, respaldo manual MON1-250-T26-ISO, con ATU AFC2000:
| N.º de artículo | Detalles | Material |
| 1 | Marco | Acero SS316 |
| 2 | Válvula de bola | Acero S304/S316 |
| 3 | Tornillo | Acero S201/S304 |
| 4 | tornillo | Acero S201/S304 |
| 5 | Caza de focas | Politetrafluoroetileno PTFE |
| 6 | Existencias | Acero SS304/SS316 |
| 7 | Sello | Acero S201/S304 |
| 8 | Anillo de sellado | VITON |
| 9 | Tapa | Acero WCB/CF8/CF8M |
| 10 | Anillos de sillín | Resina polimerizada PPL |
| 11 | Arandela de empuje | Politetrafluoroetileno PTFE |
B
B
Accionamiento neumático DNOVA
B
Parámetros técnicos del accionamiento neumático DNOVA
| Nombre | Significado |
| Diseño | con resortes de retorno |
| Presión de trabajo, bar | 6 |
| Entorno de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Disponibilidad de copia de seguridad manual | No |
B
B
Esquema de las dimensiones y tamaños del accionamiento neumático DNOVA
B
Dimensiones y tamaños del accionamiento neumático DNOVA:
| Modelo de unidad | DA-052 | DA-065 |
| G, mm | 15 | 15 |
| Mmm | 80 | 80 |
| N, mm | 30 | 30 |
| F0, mm | 34 | 34 |
| R, mm | 20 | 20 |
| B1, mm | 153 | 174 |
| C, mm | 30 | 36 |
| E, mm | 72 | 89 |
| Yo | 4-M5x8 | 4-M6x10 |
| A | 4-M6x10 | 4-M8x12 |
| F, mm | 26 | 26 |
| A1, mm | 108 | 125 |
| Re, mm | 41 | 46 |
| Yo | 11x11 | 14x14 |
| H | F03 | F05 |
| I | F05 | F07 |
B
B
Esquema de piezas y materiales del accionamiento neumático DNOVA
B
Tabla de piezas y materiales del accionamiento neumático DNOVA:
| No. | Nombre | Cantidad | Material | Revestimiento |
| 1 | Marco | 1 | aluminio extruido | anodizado duro |
| 2 | Tapones laterales | 2 | aluminio fundido | |
| 3 | Engranaje | 1 | acero inoxidable | niquelado |
| 4 | Pistón | 2 | acero/aluminio | oxidación/galvánico |
| 5 | Tapones | 8 | acero inoxidable | |
| 6 | Anillo de pistón | 2 | NBR | |
| 7 | Ballestas | 0-12 | acero para resortes | recubrimiento epoxi |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería | |
| 9 | Anillo de pistón | 2 | NBR | |
| 10 | Enchufar | 2 | NBR | |
| 11 | Anillo de empuje | 2 | plástico de ingeniería | |
| 12 | Anillo | 1 | plástico de ingeniería | |
| 13 | Arandela | 1 | acero inoxidable | |
| 14 | Abrazadera de resorte | 2 | acero inoxidable | |
| 15 | Indicador | 1 | plástico | |
| 16 | Carcasa del indicador | 1 | plástico | |
| 17 | Cojinete | 1 | plástico de ingeniería | |
| 18 | Leva | 1 | acero | oxidación/galvánico |
| 19 | Cojinete | 1 | NBR | |
| 20 | Cojinete | 1 | plástico de ingeniería | |
| 21 | Cojinete | 1 | plástico de ingeniería | |
| 22 | Anillo de sellado | 2 | NBR | |
| 23 | Anillo de sellado | 2 | NBR | |
| 24 | Cojinete | 2 | acero inoxidable | |
| 25 | Tuerca de ajuste | 2 | acero inoxidable | |
| 26 | Tornillo de ajuste | 2 | acero inoxidable | |
| 27 | Manga | 2 | aluminio |
B
B
Distribuidor neumático DNOVA
Parámetros técnicos del distribuidor neumático DNOVA
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| A plena potencia, Va | 4.5 |
| Control | electromagnético bidireccional |
| Frecuencia de respuesta, ciclos/seg | 5 |
B
B
Esquema de las dimensiones y tamaños del distribuidor neumático DNOVA
B
Dimensiones y tamaños del distribuidor neumático DNOVA:
| Modelo de distribuidor neumático | 4V320-08 |
| A, mm | 71.9 |
| B, mm | 45 |
| C, mm | 94.4 |
| Re, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| Yo, mm | 24 |
| K, mm | 40 |
| Largo, mm | 188.8 |
| Mmm | 69.4 |
| N, mm | 50 |
| Oh, mm | 82.4 |
| P, mm | 24 |
| Tamaño pequeño | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
| Mmm | 82.4 |
B
B
Copia de seguridad manual en DNOVA
B
B
Parámetros técnicos de la copia de seguridad manual DNOVA
| Nombre | Significado |
| Desempeño climático | U, UHL, T, OM |
| Método de instalación | horizontal/vertical |
| Grado de protección, IP | 67 |
| Tipo de conexión | ISO 5211 |
B
B
Esquema de dimensiones y tamaños de la copia de seguridad manual en DNOVA
B
Dimensiones y tamaños del backup manual DNOVA:
| Modelo de copia de seguridad manual | HDM-1 |
| b1, mm | 14 |
| N, mm | 22 |
| b2, mm | 14 |
| Mmm | 16 |
| D1, mm | 50 |
| D2, mm | 70 |
| D3, mm | 50 |
| D4, mm | 70 |
| °C, mm | 88 |
| C, mm | 120 |
| A, mm | 90 |
| F, mm | 115 |
| Y, mm | 145 |
| 4-M1 | 4-M6 |
| 4-M2 | 4-M8 |
| 4-Г˜1 | 4-Г˜6.5 |
| 4-Г˜2 | 4-Г˜8.5 |
| E, mm | 70x70 |
| B, mm | 55 |
| Tamaño pequeño | 53 |
| K, mm | 10 |
| T, mm | 145 |
B
B
Boceto de partes y materiales del manual de respaldo DNOVA
B
Tabla de partes y materiales del manual de respaldo DNOVA:
| N.º de artículo | Detalles | Material |
| 1 | Varilla para montar un actuador neumático | acero 45 |
| 2, 8 | Anillo de sellado | EPDM |
| 3 | Resorte de bloqueo | acero para resortes |
| 4 | Tapa del extremo superior | aleación de aluminio |
| 5 | Tornillo | acero 304 |
| 6 | Soporte de fijación (varilla principal) | acero 304 |
| 7 | Marco | aleación de aluminio |
| 9 | Reductor | hierro fundido VCh50 |
| 10 | Acoplamiento de transición | hierro fundido VCh40 |
| 11 | Varilla de caja de cambios | hierro fundido VCh40 |
B
B
Bloque de interruptor de límite DNOVA
B
Parámetros técnicos del bloque de final de carrera DNOVA
| Nombre | Significado |
| Tensión máxima del interruptor de límite, V | 250 |
| Grado de protección de la carcasa, IP | 67 |
| Temperatura del entorno de trabajo, В°C | de -40 a +80 |
| Vida útil, años | 10 |
B
B
Esquema de las dimensiones y tamaños del bloque de final de carrera DNOVA
B
Dimensiones y tamaños del bloque de interruptor de límite DNOVA:
| Modelo | Re, mm | D1, mm | Mmm | Largo, mm | B, mm | Mmm |
| APL-410N EX | 9.5 | 5 | 174 | 177 | 178 | 8 |
B
B
Unidad de preparación de aire DNOVA AFC2000
B
Parámetros técnicos del equipo de preparación de aire DNOVA AFC2000
| Nombre | Significado |
| Presión de trabajo, bar | 8 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Tamaño de partículas filtradas, Вµm | 40 micras |
| Peso, kg | 0.395 |
B
B
Esquema de las dimensiones y tamaños de la unidad de preparación de aire DNOVA AFC2000
B
Dimensiones y tamaños de la unidad de preparación de aire DNOVA AFC2000:
| Modelo ATU | AFC2000 |
| A, mm | 162 |
| B, mm | 88 |
| C, mm | 139 |
| Re, mm | 31 |
| E, mm | 53.5 |
| F, mm | 12 |
| G, mm | 8 |
| Mmm | 7 |
| Yo, mm | 13.3 |
| J, mm | 39 |
| K, mm | 5 |
| Largo, mm | 40 |
| Mmm | 32 |
| N, mm | 53 |
| Oh, mm | 29 |
| P, mm | 6 |
| R, mm | 41.5 |
