The number that matters
Max. medium temperature
200°C
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Vapor
- Productos derivados del petróleo
- Medios neutrales
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
Los actuadores neumáticos rotativos de doble efecto DNOVA PA-DAXXX y PA-SA-XXX con resorte de retorno están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
El distribuidor neumático se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en un sistema neumático dependiendo de la acción de control externo.
El bloque de interruptores de límite está diseñado para la señalización visual y eléctrica de las posiciones finales del elemento de cierre de las válvulas de tuberías.
B
B
Parámetros técnicos de la válvula de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, paso total para soldar, acero inoxidable SS316, junta PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-10 220V, con LSU APL-410N EX:
| Nombre | Significado |
| Temperatura del entorno de trabajo, В°C | de -20 a 200 |
| Solicitud | suministro de calor |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo, medios neutros |
| Conexión a la tubería | para soldar |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | para soldar |
| Control | actuador neumático de doble efecto |
| Disponibilidad de interruptores de límite | Hay |
| Disponibilidad de distribuidor neumático | Hay |
| Garantía, g. | 1 |
B
B

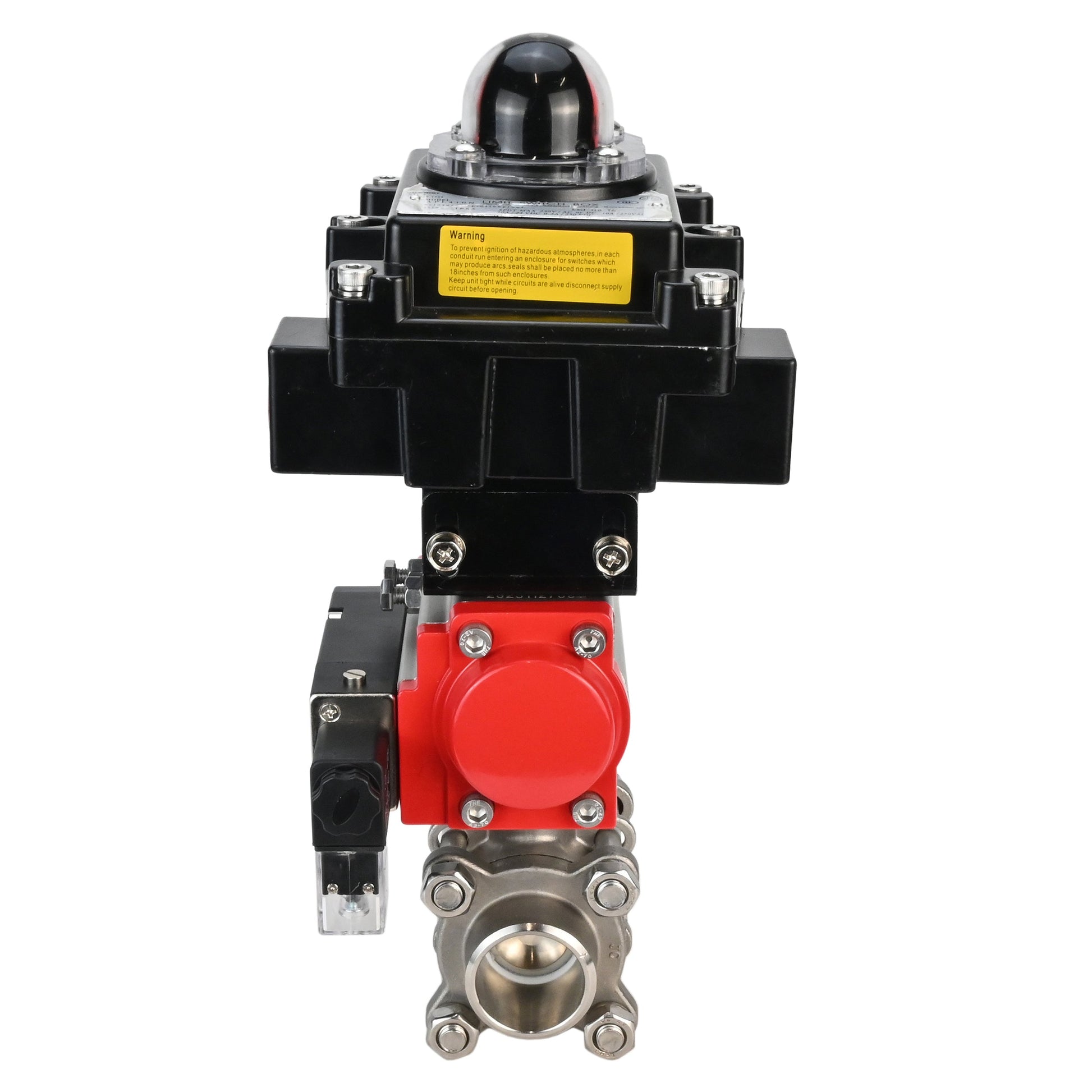

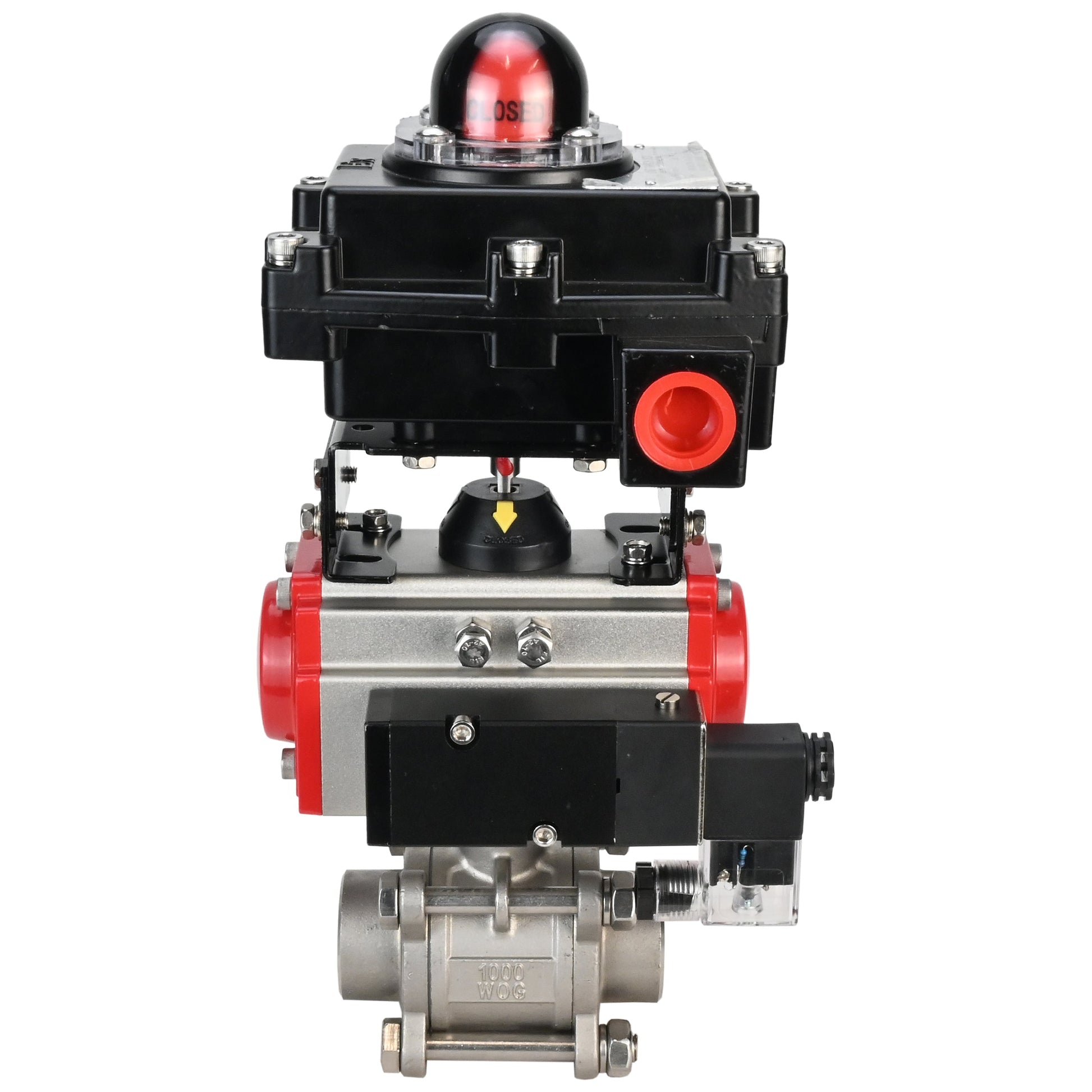

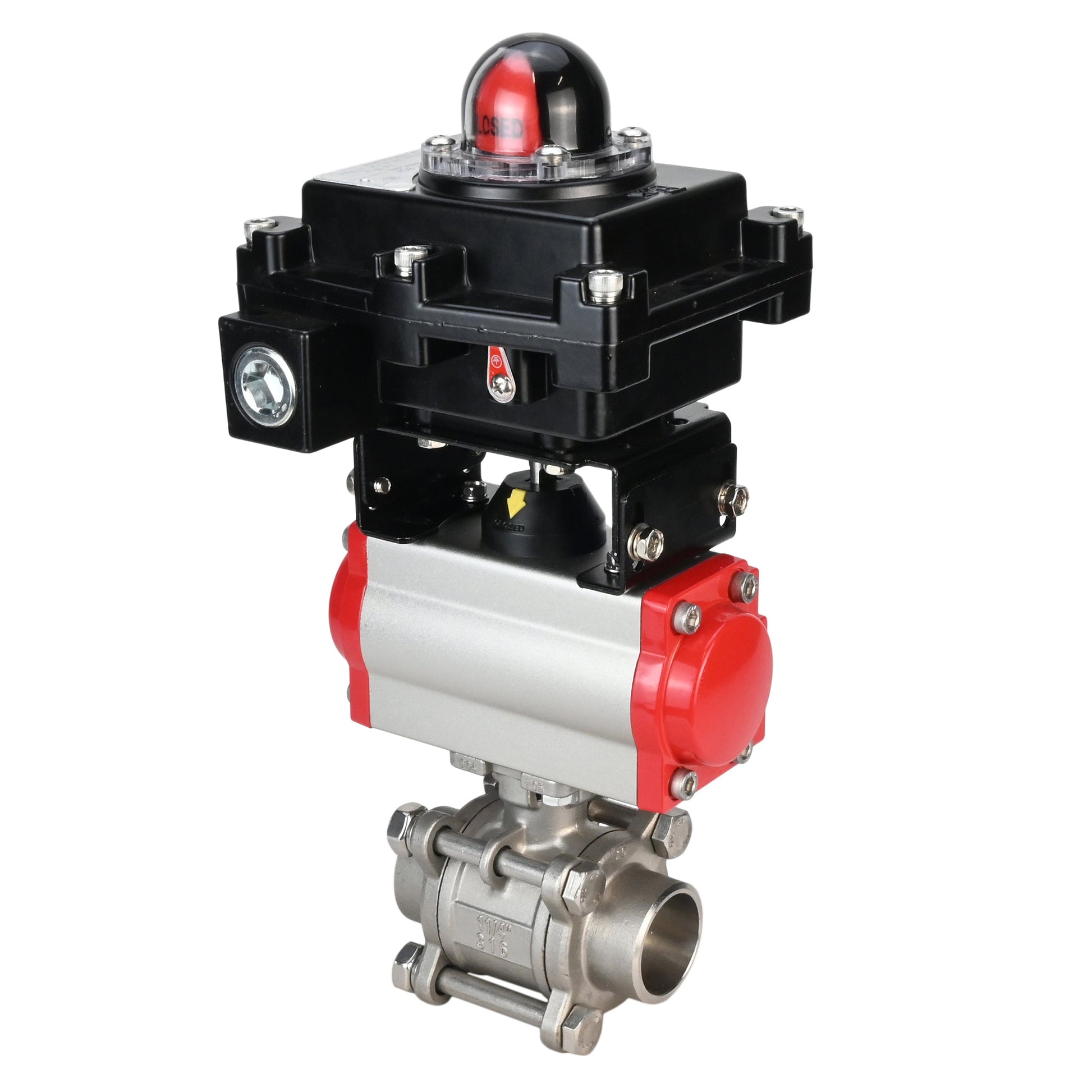

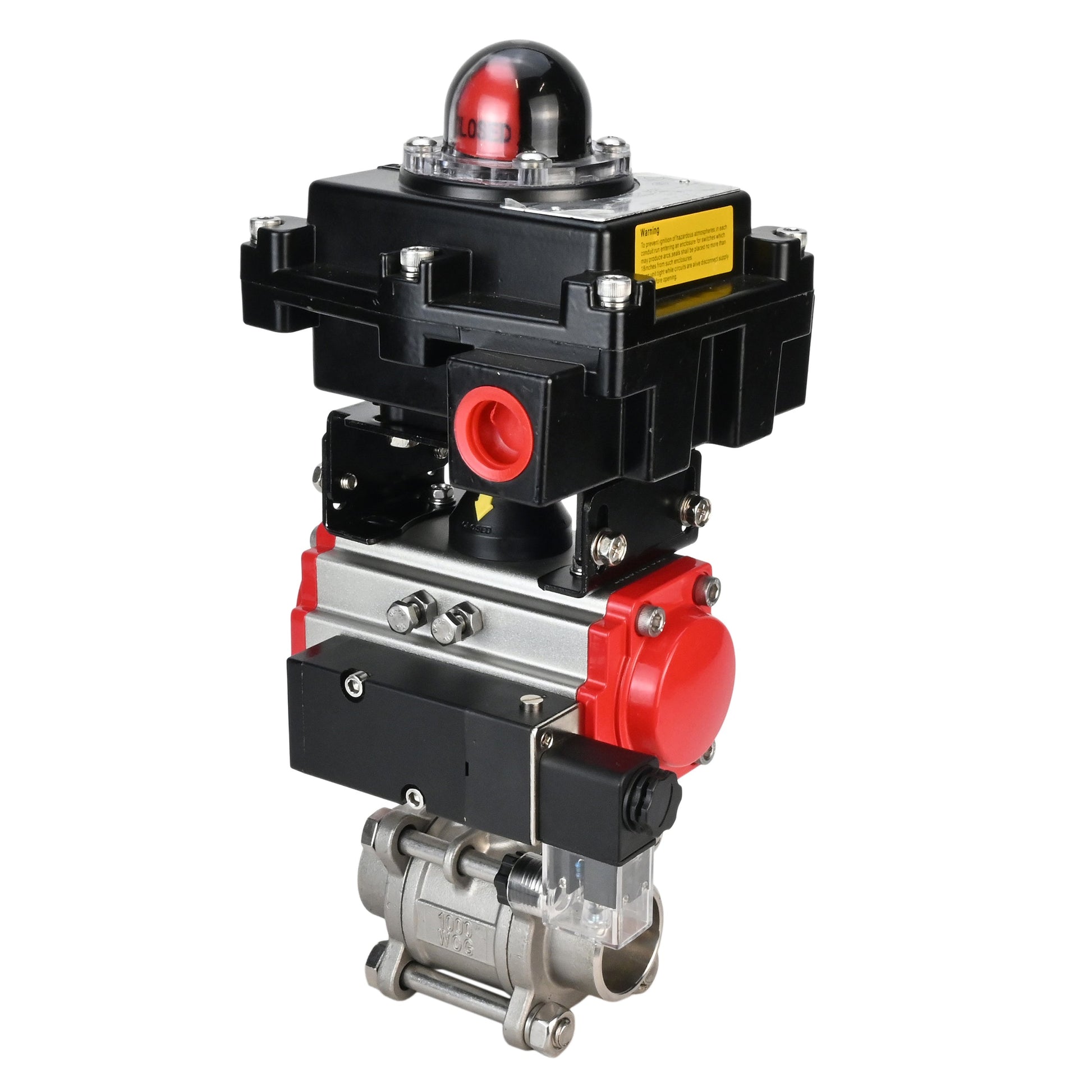

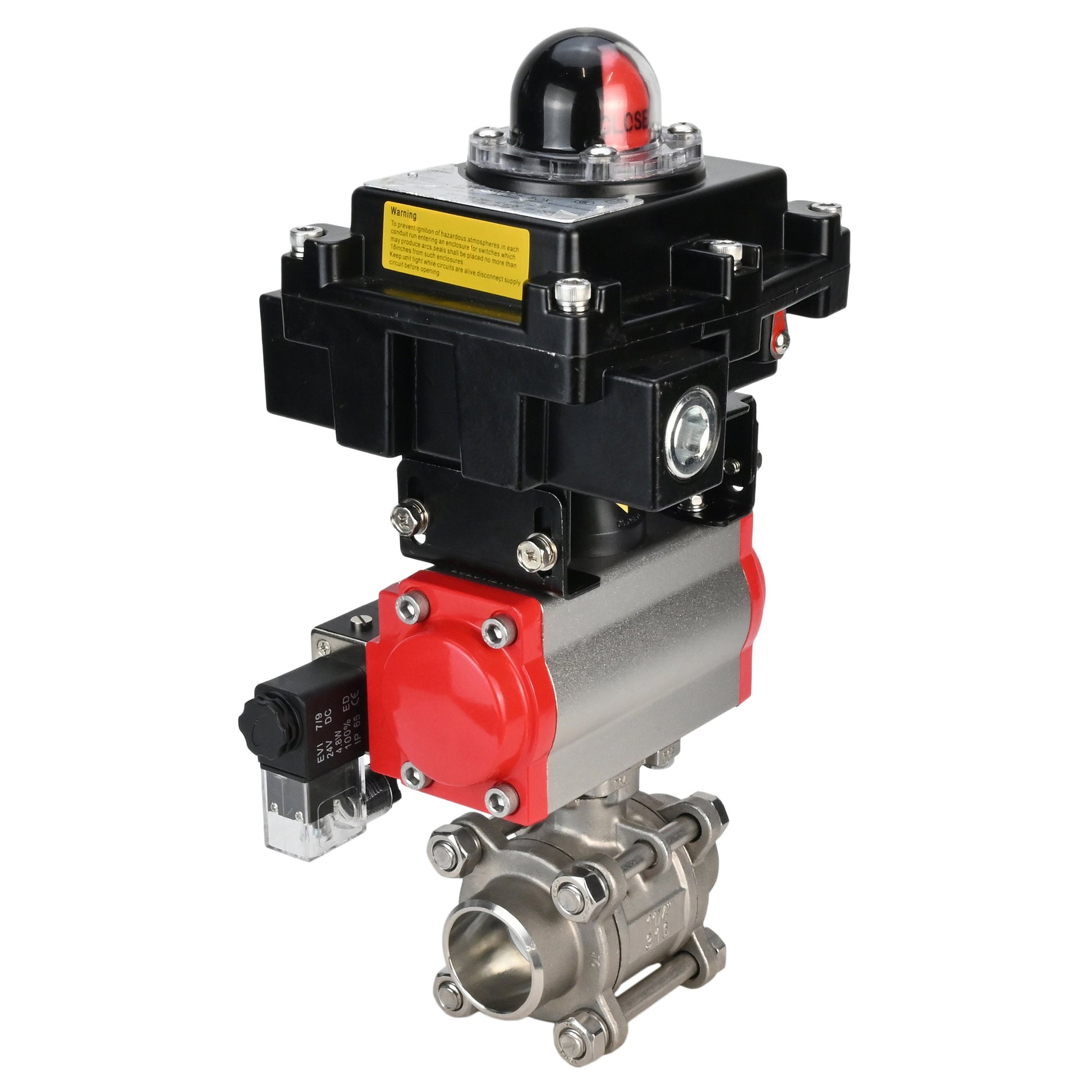

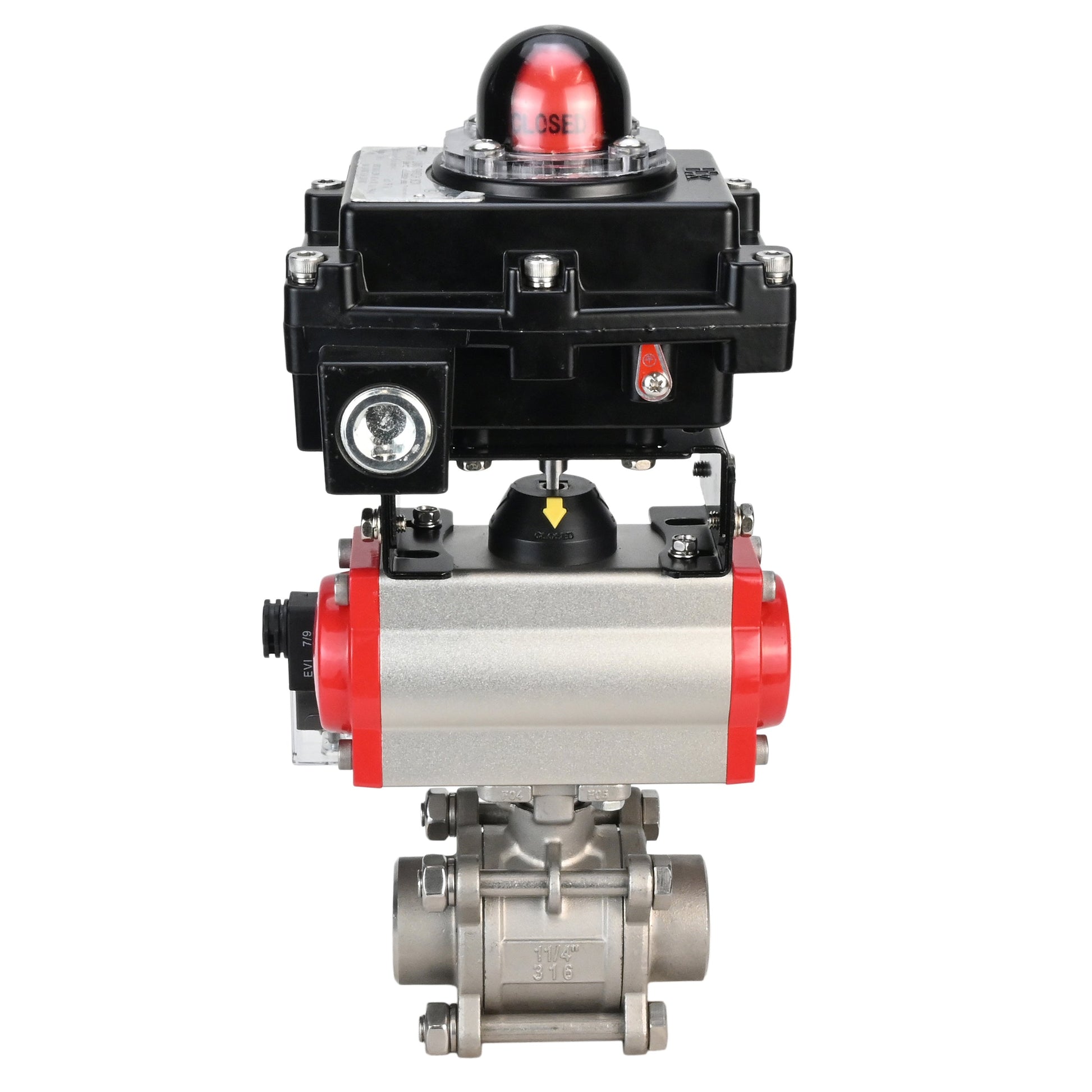

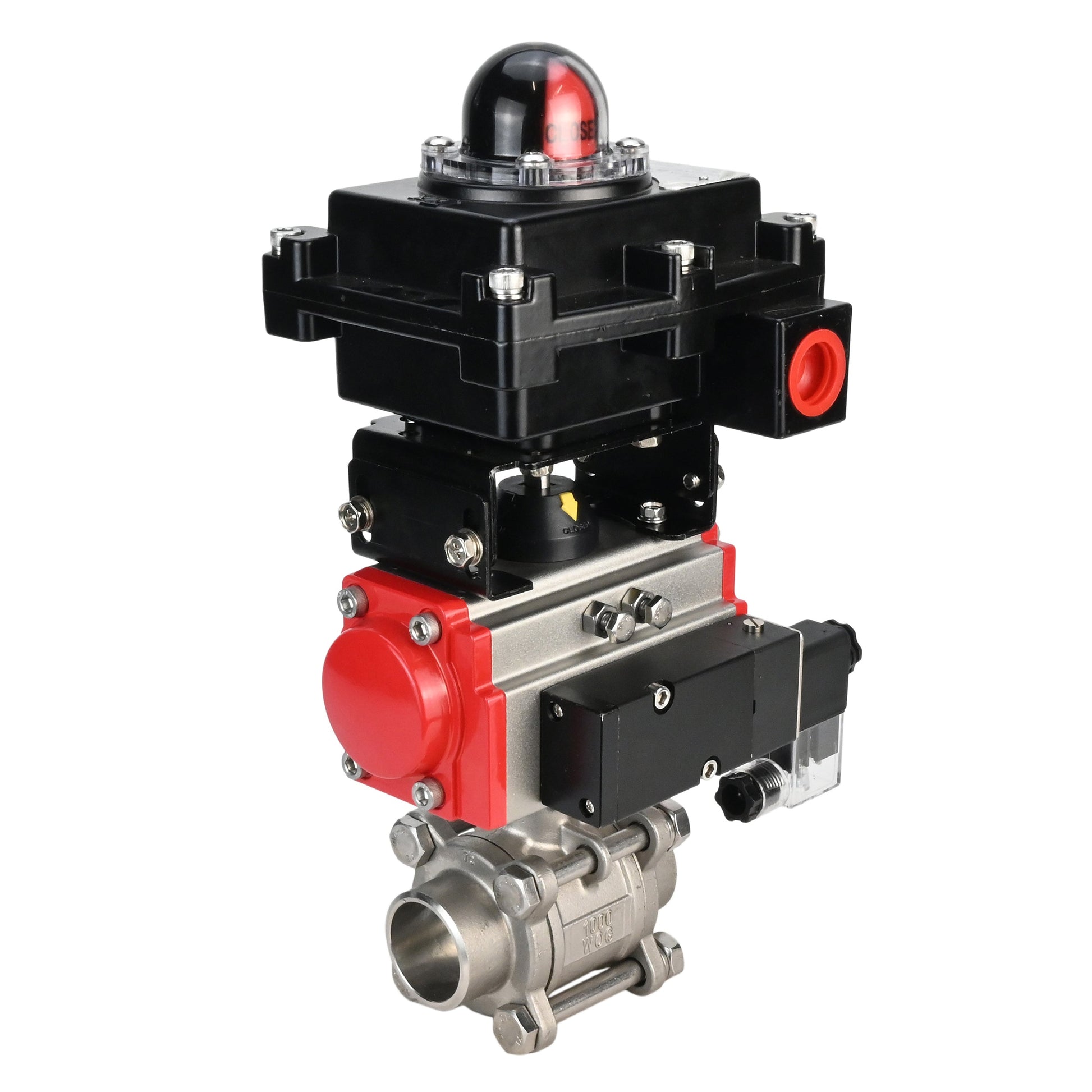

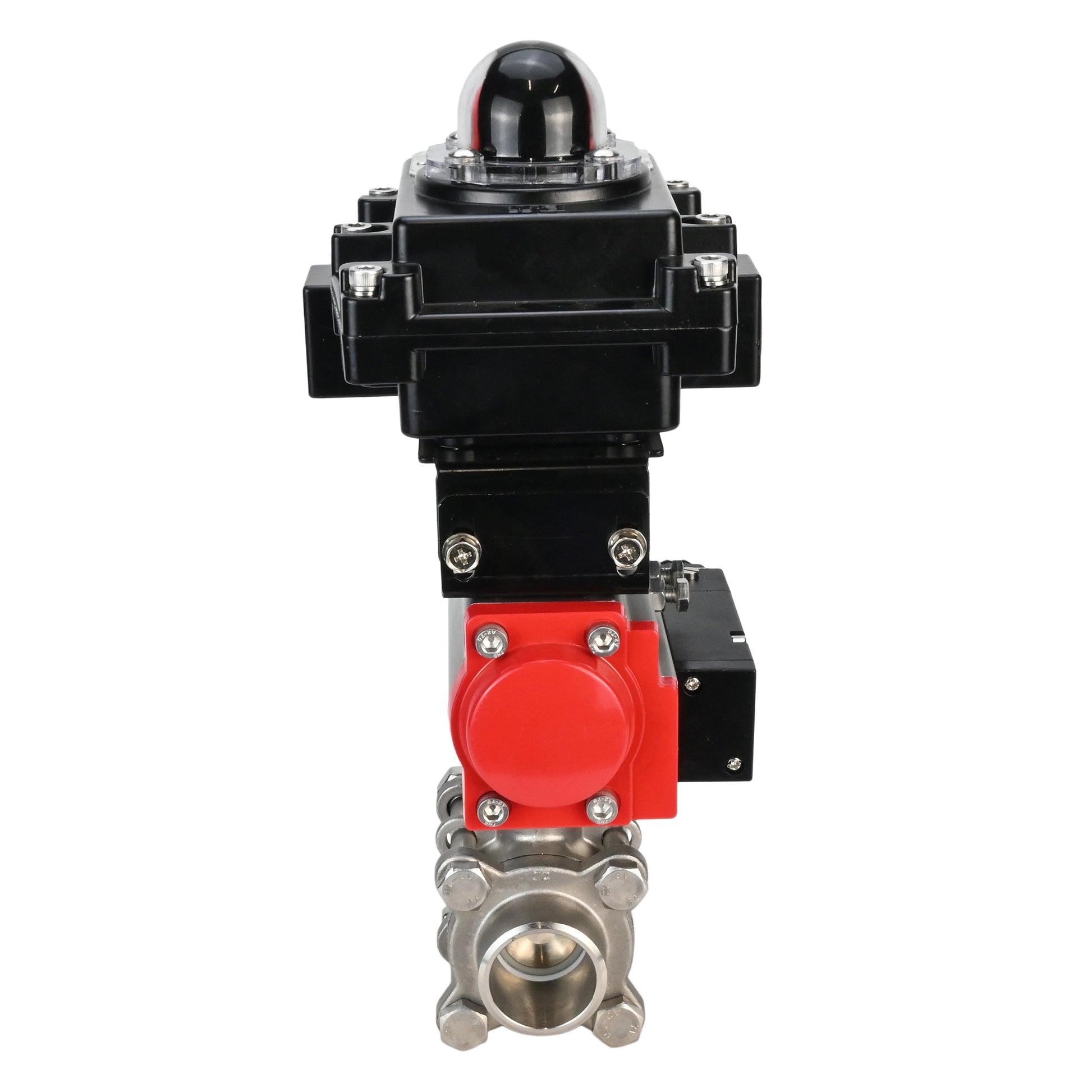

Válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, paso total para soldar, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-10 220V, con LSU APL-410N EX
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, paso total para soldar, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-10 220V, con LSU APL-410N EX:
| Tamaño | Re, mm | Largo, mm | B1, mm | E, mm | B, mm | H2, mm | Mmm |
| DN10 | 10 | 63 | 153 | 72 | 17.2 | 38.9 | 174 |
| DN15 | 15 | 65 | 153 | 72 | 21.3 | 40 | 174 |
| DN20 | 20 | 75 | 153 | 72 | 26.7 | 43.9 | 174 |
| DN25 | 25 | 83 | 153 | 72 | 33.5 | 53 | 174 |
| DN32 | 32 | 98 | 153 | 72 | 42.2 | 56 | 174 |
| DN40 | 40 | 112 | 174 | 89 | 48.3 | 60 | 174 |
| DN50 | 50 | 135 | 174 | 89 | 60.5 | 75 | 174 |
| DN65 | 65 | 175 | 216 | 109 | 73.2 | 97 | 174 |
| DN80 | 80 | 198 | 216 | 109 | 88.9 | 112 | 174 |
| DN100 | 100 | 246 | 216 | 109 | 114.3 | 122 | 174 |
B
B
Esquema de piezas y materiales Válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, paso total para soldar, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-10 220V, con LSU APL-410N EX
B
Tabla de piezas y materiales Válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, paso total para soldar, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-10 220V, con LSU APL-410N EX:
| N.º de artículo | Detalles | Material |
| 1 | Marco | Acero SS316 |
| 2 | Válvula de bola | Acero S304/S316 |
| 3 | Tornillo | Acero S201/S304 |
| 4 | tornillo | Acero S201/S304 |
| 5 | Caza de focas | Politetrafluoroetileno PTFE |
| 6 | Existencias | Acero SS304/SS316 |
| 7 | Sello | Acero S201/S304 |
| 8 | Anillo de sellado | VITON |
| 9 | Tapa | Acero WCB/CF8/CF8M |
| 10 | Anillos de sillín | Resina polimerizada PPL |
| 11 | Arandela de empuje | Politetrafluoroetileno PTFE |
B
B
Accionamiento neumático DNOVA
B
Parámetros técnicos del accionamiento neumático DNOVA
| Nombre | Significado |
| Diseño | con resortes de retorno |
| Presión de trabajo, bar | 6 |
| Entorno de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Disponibilidad de copia de seguridad manual | No |
B
B
Esquema de las dimensiones y tamaños del accionamiento neumático DNOVA
B
Dimensiones y tamaños del accionamiento neumático DNOVA:
| Modelo de unidad | DA-052 | DA-065 | DA-083 |
| G, mm | 15 | 15 | 15 |
| Mmm | 80 | 80 | 80 |
| N, mm | 30 | 30 | 30 |
| F0, mm | 34 | 34 | 34 |
| R, mm | 20 | 20 | 20 |
| B1, mm | 153 | 174 | 216 |
| C, mm | 30 | 36 | 46 |
| E, mm | 72 | 89 | 109 |
| Yo | 4-M5x8 | 4-M6x10 | 4-M6x10 |
| A | 4-M6x10 | 4-M8x12 | 4-M8x12 |
| F, mm | 26 | 26 | 26 |
| A1, mm | 108 | 125 | 152 |
| Re, mm | 41 | 46 | 55 |
| Yo | 11x11 | 14x14 | 17x17 |
| H | F03 | F05 | F05 |
| I | F05 | F07 | F07 |
B
B
Esquema de piezas y materiales del accionamiento neumático DNOVA
B
Tabla de piezas y materiales del accionamiento neumático DNOVA:
| No. | Nombre | Cantidad | Material | Revestimiento |
| 1 | Marco | 1 | aluminio extruido | anodizado duro |
| 2 | Tapones laterales | 2 | aluminio fundido | |
| 3 | Engranaje | 1 | acero inoxidable | niquelado |
| 4 | Pistón | 2 | acero/aluminio | oxidación/galvánico |
| 5 | Tapones | 8 | acero inoxidable | |
| 6 | Anillo de pistón | 2 | NBR | |
| 7 | Ballestas | 0-12 | acero para resortes | recubrimiento epoxi |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería | |
| 9 | Anillo de pistón | 2 | NBR | |
| 10 | Enchufar | 2 | NBR | |
| 11 | Anillo de empuje | 2 | plástico de ingeniería | |
| 12 | Anillo | 1 | plástico de ingeniería | |
| 13 | Arandela | 1 | acero inoxidable | |
| 14 | Abrazadera de resorte | 2 | acero inoxidable | |
| 15 | Indicador | 1 | plástico | |
| 16 | Carcasa del indicador | 1 | plástico | |
| 17 | Cojinete | 1 | plástico de ingeniería | |
| 18 | Leva | 1 | acero | oxidación/galvánico |
| 19 | Cojinete | 1 | NBR | |
| 20 | Cojinete | 1 | plástico de ingeniería | |
| 21 | Cojinete | 1 | plástico de ingeniería | |
| 22 | Anillo de sellado | 2 | NBR | |
| 23 | Anillo de sellado | 2 | NBR | |
| 24 | Cojinete | 2 | acero inoxidable | |
| 25 | Tuerca de ajuste | 2 | acero inoxidable | |
| 26 | Tornillo de ajuste | 2 | acero inoxidable | |
| 27 | Manga | 2 | aluminio |
B
B
Distribuidor neumático DNOVA
Parámetros técnicos del distribuidor neumático DNOVA
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| A plena potencia, Va | 4.5 |
| Control | electromagnético bidireccional |
| Frecuencia de respuesta, ciclos/seg | 5 |
B
B
Esquema de las dimensiones y tamaños del distribuidor neumático DNOVA
B
Dimensiones y tamaños del distribuidor neumático DNOVA:
| Modelo de distribuidor neumático | 4V320-10 |
| A, mm | 71.9 |
| B, mm | 45 |
| C, mm | 94.4 |
| Re, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| Yo, mm | 24 |
| K, mm | 40 |
| Largo, mm | 188.8 |
| Mmm | 69.4 |
| N, mm | 50 |
| Oh, mm | 83.4 |
| P, mm | 22 |
| Tamaño pequeño | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| Mmm | 82.4 |
B
B
Bloque de interruptor de límite DNOVA
B
B
Parámetros técnicos del bloque de final de carrera DNOVA
| Nombre | Significado |
| Tensión máxima del interruptor de límite, V | 250 |
| Grado de protección de la carcasa, IP | 65 |
| Temperatura del entorno de trabajo, В°C | de -40 a +80 |
| Vida útil, años | 10 |
B
B
Esquema de las dimensiones y tamaños del bloque de final de carrera DNOVA
B
Dimensiones y tamaños del bloque de interruptor de límite DNOVA:
| Modelo | Re, mm | D1, mm | Mmm | Largo, mm | B, mm | Mmm |
| APL-410N EX | 9.5 | 5 | 174 | 177 | 178 | 8 |
B
B
Pasaportes y certificados
Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
- Port opening
- paso completo
- Body material
- Acero inoxidable AISI 316
- Maximum allowable temperature
- 200 °C
- Connection type
- Para soldar
- Control type
- Accionamiento neumático
- Operating environment
- Agua, Vapor, Productos derivados del petróleo y Medios neutrales
- Type of seal
- PTFE
- Voltage
- 220 V
- Explosion-proof
- tener
- Torque
- 3 Nm
- Limit switches
- tener
- Type of pneumatic actuator
- doble acción
- Country of origin
- Porcelana
