Descripción

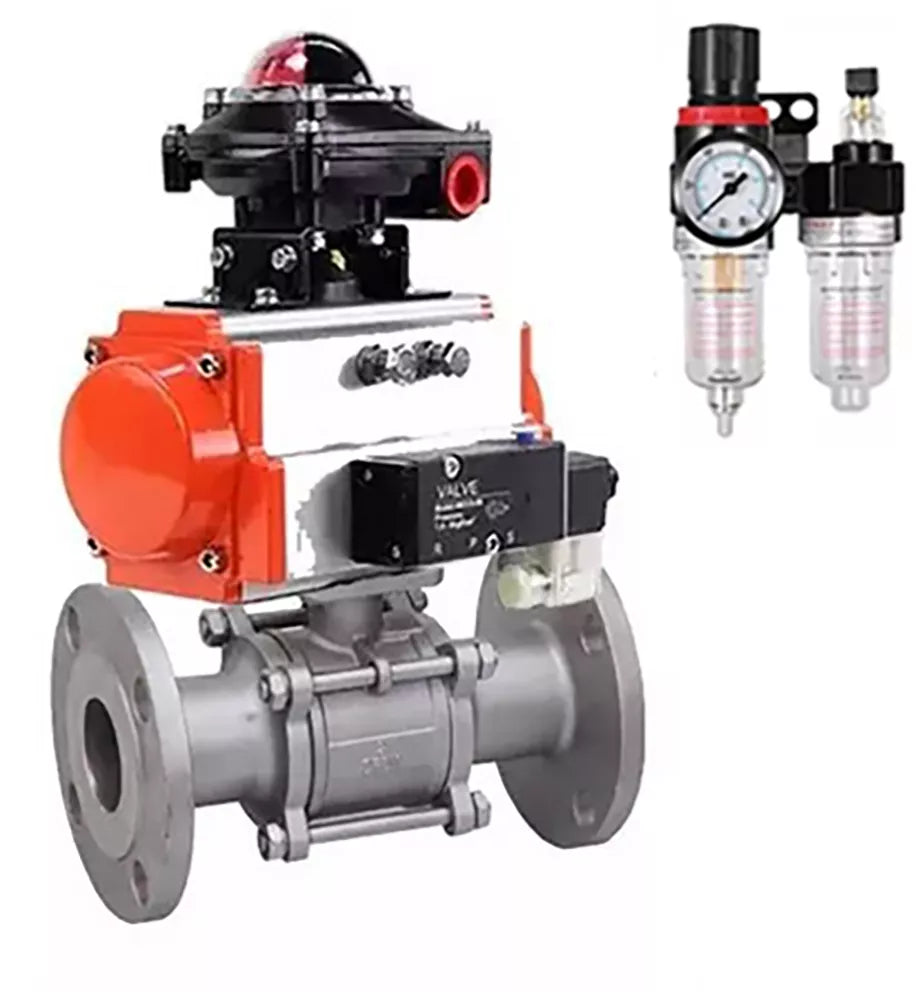

La válvula de bola se utiliza como válvula de cierre en sistemas de calefacción, suministro de agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no son agresivos para los materiales de las válvulas.
Los actuadores neumáticos PA-SA están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
B
B
Datos técnicos de las válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H con brida, de tres piezas, cuerpo - acero inoxidable SS316, junta - PTFE
| Presión nominal PN, MPa (kg/cm²) | 1.6 (16) |
| Dirección del flujo | Bidireccional |
| Temperatura del medio de funcionamiento t, В°C | -20 a +85 para NBR -20 a +120 para EPDM -10 a +180 para PTFE |
| Estanqueidad del sello | Clase A |
| Medio de operación | EPDM : Agua fría y caliente, aire sin impurezas de aceite y grasa, otros medios neutrales al material PTFE : Agua, álcalis, ácidos, disolventes y oxidantes NBR : Agua, aceites minerales, hidrocarburos, aceites, grasas |
| Conexión de tubería | Tipo oblea |
B
B
B
Dimensiones generales y de instalación de válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H con brida, de tres piezas, cuerpo - acero inoxidable SS316, sello - PTFE
| DN | D1 | D | Yo | L1 | H | incógnita | Y |
| 15 | 15 | 95 | 130 | 153 | 98 | 88 | 162 |
| 20 | 20 | 105 | 150 | 153 | 98 | 88 | 162 |
| 25 | 25 | 115 | 160 | 153 | 98 | 88 | 162 |
| 32 | 32 | 140 | 180 | 153 | 98 | 88 | 162 |
| 40 | 38 | 150 | 200 | 174 | 115 | 88 | 162 |
| 50 | 50 | 165 | 230 | 216 | 135 | 88 | 162 |
| 65 | 64 | 184 | 290 | 279 | 160 | 88 | 162 |
| 80 | 79 | 200 | 310 | 279 | 160 | 88 | 162 |
| 100 | 99 | 220 | 350 | 308 | 193 | 88 | 162 |
Boceto de válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H con brida, de tres piezas, cuerpo - acero inoxidable SS316, sello - PTFE
B
B
Materiales de los componentes de la válvula de bola DNOVA BV3232P(3pc)-FP-F-ISO-H con brida, de tres piezas, cuerpo - acero inoxidable SS316, sello - PTFE
| - | Nombre | Material | Cantidad |
|---|---|---|---|
| 1 | Cuerpo | SS316 | 1 |
| 2 | Sello de bola | SS316 | 1 |
| 3 | Tornillo | SS304 | 4-6 |
| 4 | Tuerca | SS304 | 6-12 |
| 5 | Sello | PTFE | 1 |
| 6 | Provenir | SS316 | 1 |
| 7 | Embalaje | SSS304 | 1 |
| 8 | Cubrir | WCB/CF8/CF8M | 2 |
| 9 | Anillos de asiento | PTFE | 2 |
| 10 | Arandela de empuje | PTFE | 1 |
| 11 | Tuerca | SSS304 | 1 |
| 12 | Manejar | SSS304 | 1 |
| 13 | Cubierta del mango | CLORURO DE POLIVINILO | 1 |
| 14 | Tapón | SSS304 | 1 |
Boceto detallado de válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H con brida, de tres piezas, cuerpo - acero inoxidable SS316, sello - PTFE
B
B
Datos técnicos de los actuadores neumáticos PA-SA
| Parámetro | Valor |
|---|---|
| Diseño | Doble efecto |
| Presión nominal PN, bar | 12 |
| Presión de funcionamiento, bar | 2… 8 |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | Menos de 30 ВµmВІ |
| Temperatura de funcionamiento t, В°C | • -20 a +80 • -40 a +80 (versión de baja temperatura) • -20 a +160 (con aire seco) |
| Rango de ajuste | В± 5В° para rotación a 0В° y 90В° |
| Anulación manual | Disponible |
| Indicador de posición | Abierto/Cerrado |
| Entorno operativo | Interior y exterior (todas las partes internas y externas tienen revestimiento anticorrosión) |
B
B
Materiales de los componentes del actuador neumático PA-SA
| - | Nombre | Material |
|---|---|---|
| 1 | Cuerpo | Aluminio extruido |
| 2 | Tapas laterales | Aluminio fundido |
| 3 | Engranaje | Acero inoxidable |
| 4 | Pistón | Acero/Aluminio |
| 5 | Tapones | Acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | Acero para resortes |
| 8 | Cojinete de pistón | Plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de retención | Plástico de ingeniería |
| 12 | Anillo | Plástico de ingeniería |
| 13 | Arandela | Acero inoxidable |
| 14 | Clip de resorte | Acero inoxidable |
| 15 | Indicador | Plástico |
| 16 | Carcasa del indicador | Plástico |
| 17 | Cojinete | Plástico de ingeniería |
| 18 | Leva | Acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | Plástico de ingeniería |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | Acero inoxidable |
| 25 | Tuerca de ajuste | Acero inoxidable |
| 26 | Tornillo de ajuste | Acero inoxidable |
| 27 | Cojinete | Aluminio |
Boceto de material del actuador neumático PA
B
B
Datos técnicos de la válvula neumática 4V320-10 220V
| Nombre | Valor |
|---|---|
| Tipo de válvula neumática | Tipo carrete |
| Material del cuerpo | Aleación de aluminio y tecnopolímero |
| Control | Electromagnético de doble cara |
| Esquema de operación | 5/2 5 líneas de trabajo; 2 posiciones |
| Área de sección transversal efectiva, mmВІ | Modelo 4V320-8 – 25 (Cv = 1,4) Modelo 4V320-10 – 30 (Cv = 1,68) |
| Hilo de puertos de trabajo | Modelo 4V320-8 – G 1/4" Modelo 4V320-10 – G 3/8" |
| Rosca del puerto de escape | Modelo 4V320-8 – G 1/4" Modelo 4V320-10 – G 1/4" |
| Presión de funcionamiento, bar | 1,5 g·8 |
| Presión máxima, bar | 12 |
| Medio de trabajo | Aire purificado (precisión de filtración 40 μm) |
| Tensión de alimentación, V | 220 |
| Potencia total, VA | 4.5 |
| Variación de tensión admisible | ±10% |
| Clasificación de protección / clase de aislamiento | IP65 / F |
| Temperatura de funcionamiento, В°C | -5 a +50 |
| Frecuencia máxima de conmutación | 5 ciclos por segundo |
| Tiempo mínimo de conmutación, s | 0.05 |
| Capacidad de caudal, l/min | Modelo 4V320-8 – 1350 Modelo 4V320-10 – 2250 |
| Esperanza de vida promedio, ciclos | 20.000.000 |
| Peso, kg | 1.2 |
B
B
Características de la unidad de interruptor de límite APL-510N-EX
| Parámetro | Valor |
|---|---|
| Recinto | Resistente a la intemperie IP67 / NEMA 4 4X, 7, 9 A prueba de explosiones E EX d IIC T6 |
| Dispositivos compatibles | - Actuadores neumáticos de cuarto de vuelta; - Cualquier actuador con rotación del eje de 90° |
| Ángulo de rotación completo | 90° |
| Entradas de cables | 2 x NPT 3/4" |
| Conexión eléctrica | Bloque de terminales de tornillo con 8 puntos (0,08 – 2,5 mm²) |
| Rosca de prensaestopas | 2 x NPT 3/4" |
| Tipo de indicador visual | Hemisferio bicolor: ABIERTO - Amarillo CERRADO - Rojo |
| Interruptores/Sensores | Dos interruptores mecánicos Dos sensores de proximidad |
| Tensión nominal, V | 250 |
| Corriente nominal, A | 16 |
| Temperatura ambiente permitida, °C | -20 a +66 |
| Esperanza de vida promedio, ciclos | 10.000.000 |
| Peso, kg | 1.8 |
B
B
Parámetros principales de la unidad de tratamiento de aire AFC2000
| Parámetro | Valor |
|---|---|
| Presión de funcionamiento, bar | 8 |
| Presión máxima, bar | 10 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Presión de ruptura, bar | 15 |
| Conexión de aire | 1/4" |
| Temperatura de funcionamiento, В°C | -5 a +60 |
| Tamaño de partícula filtrada, µm | 40 |
| Viscosidad del aceite | ISO VG 32 |
| Peso, kg | 0.395 |
| Contenido del conjunto | Filtro separador de humedad, regulador de presión, lubricador, soporte |
