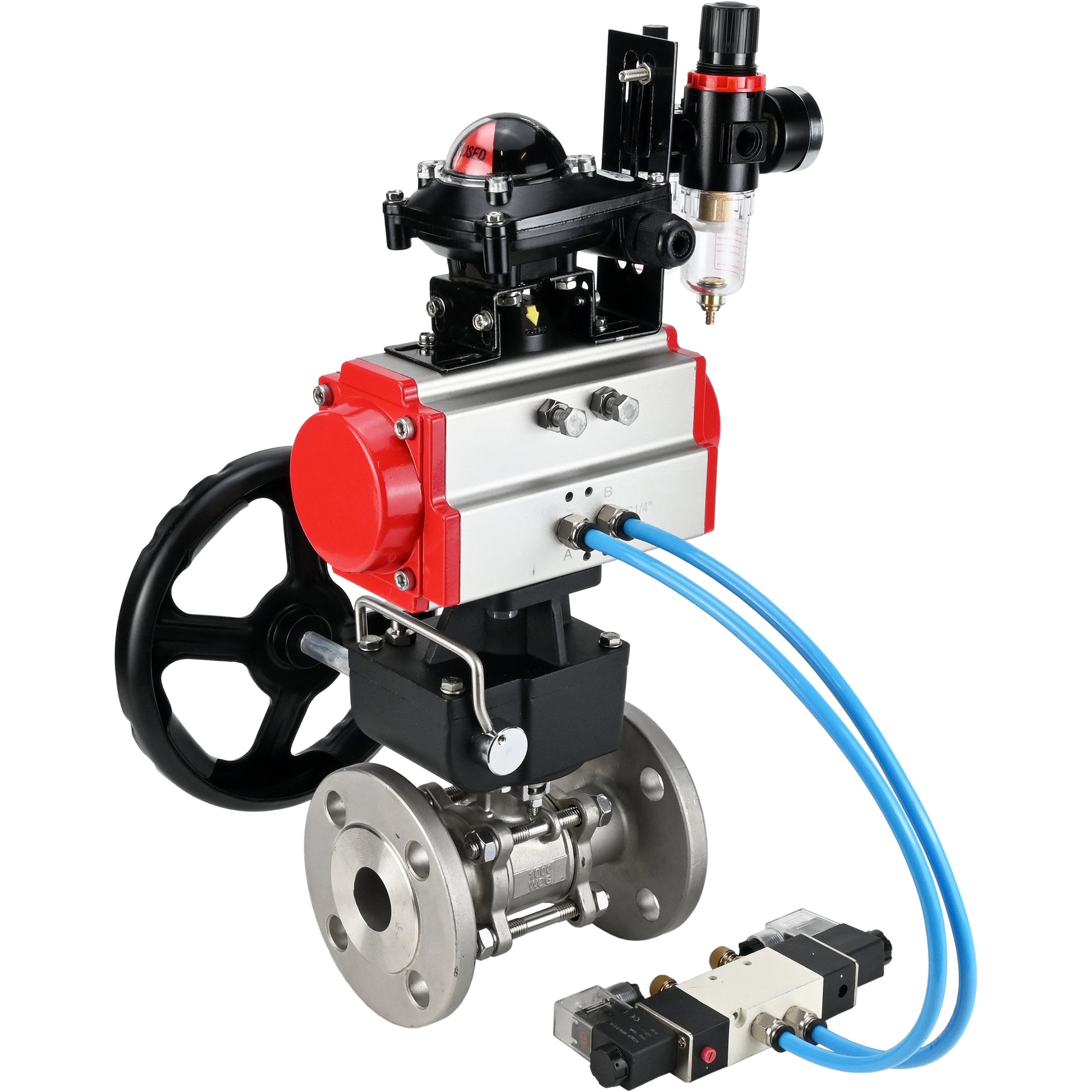

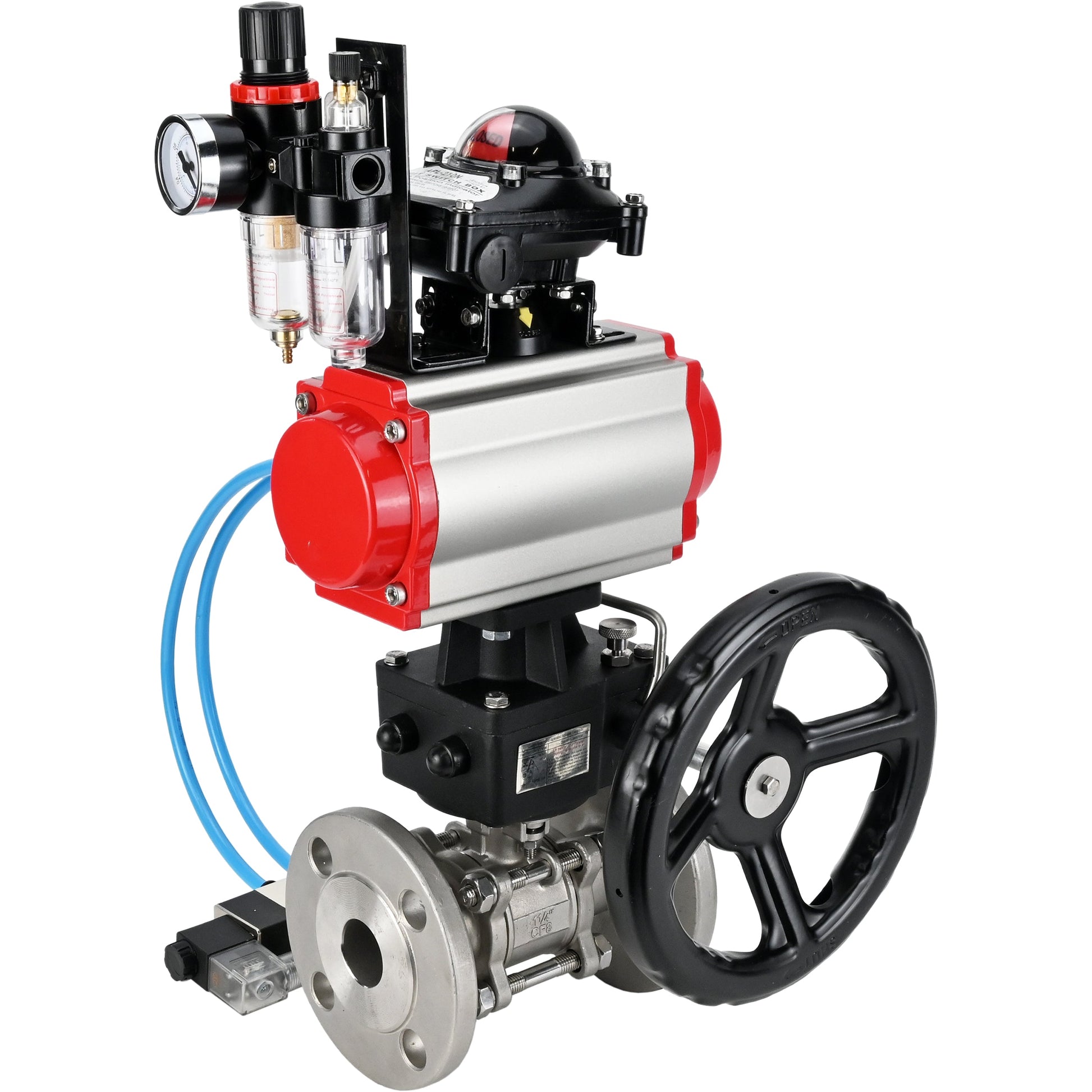

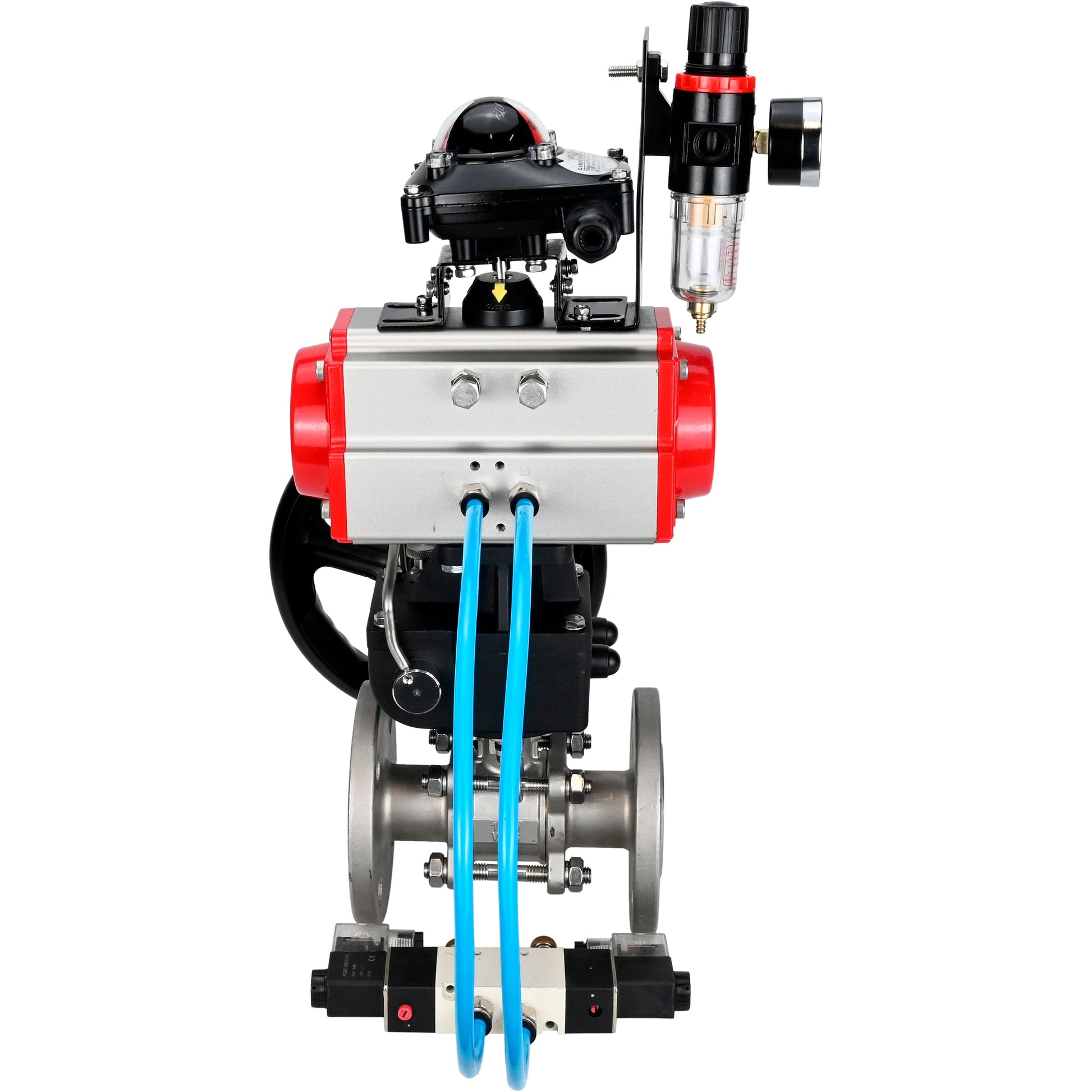

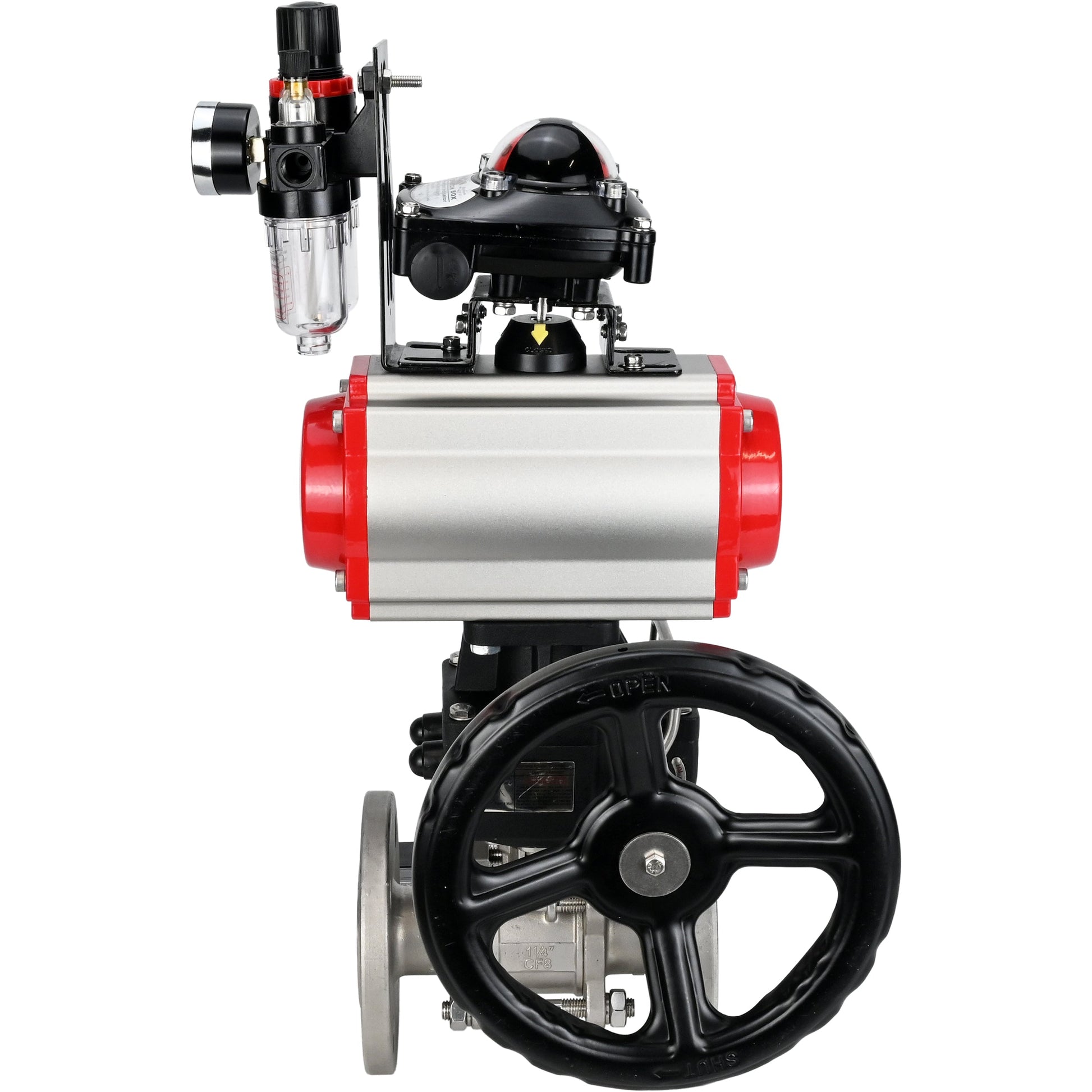

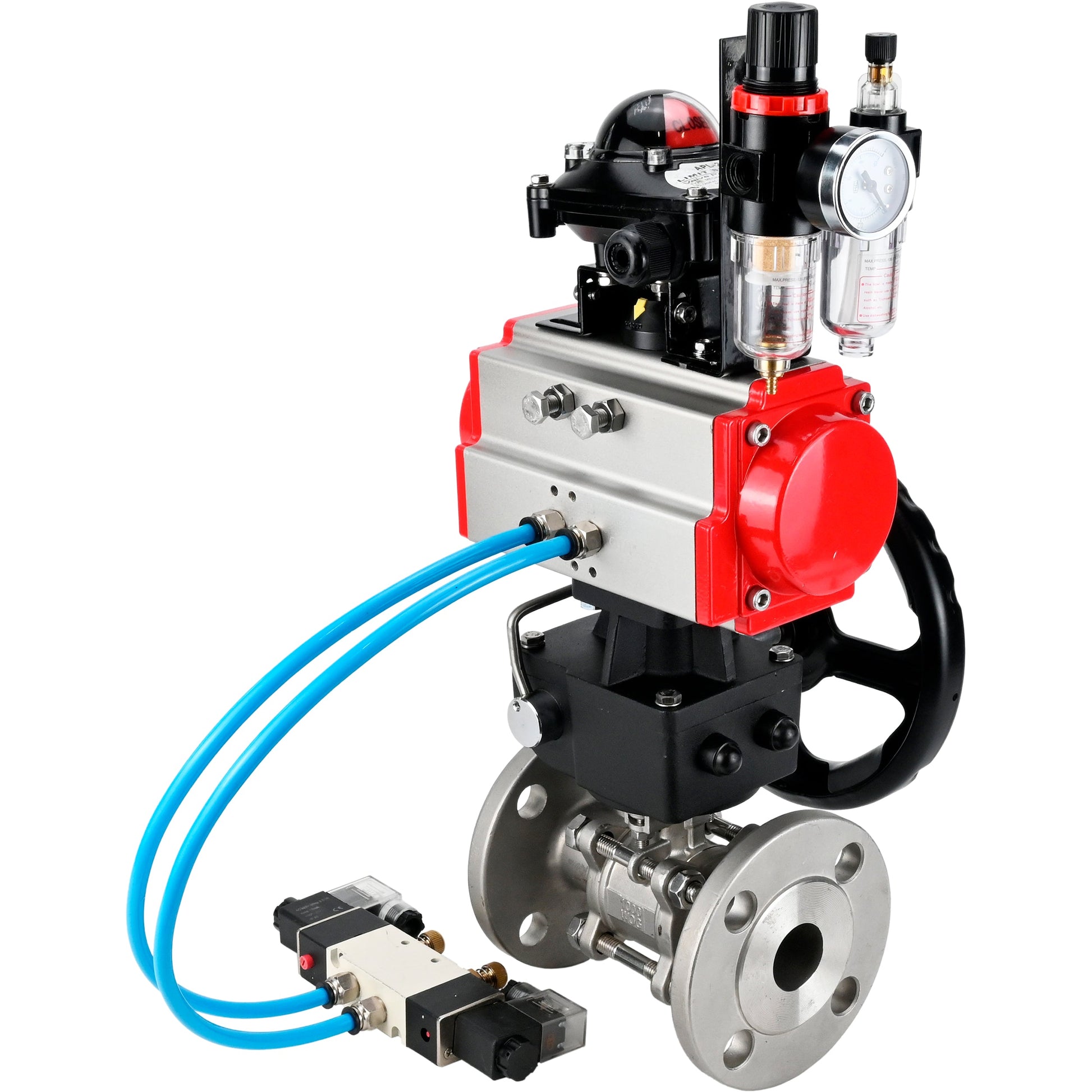

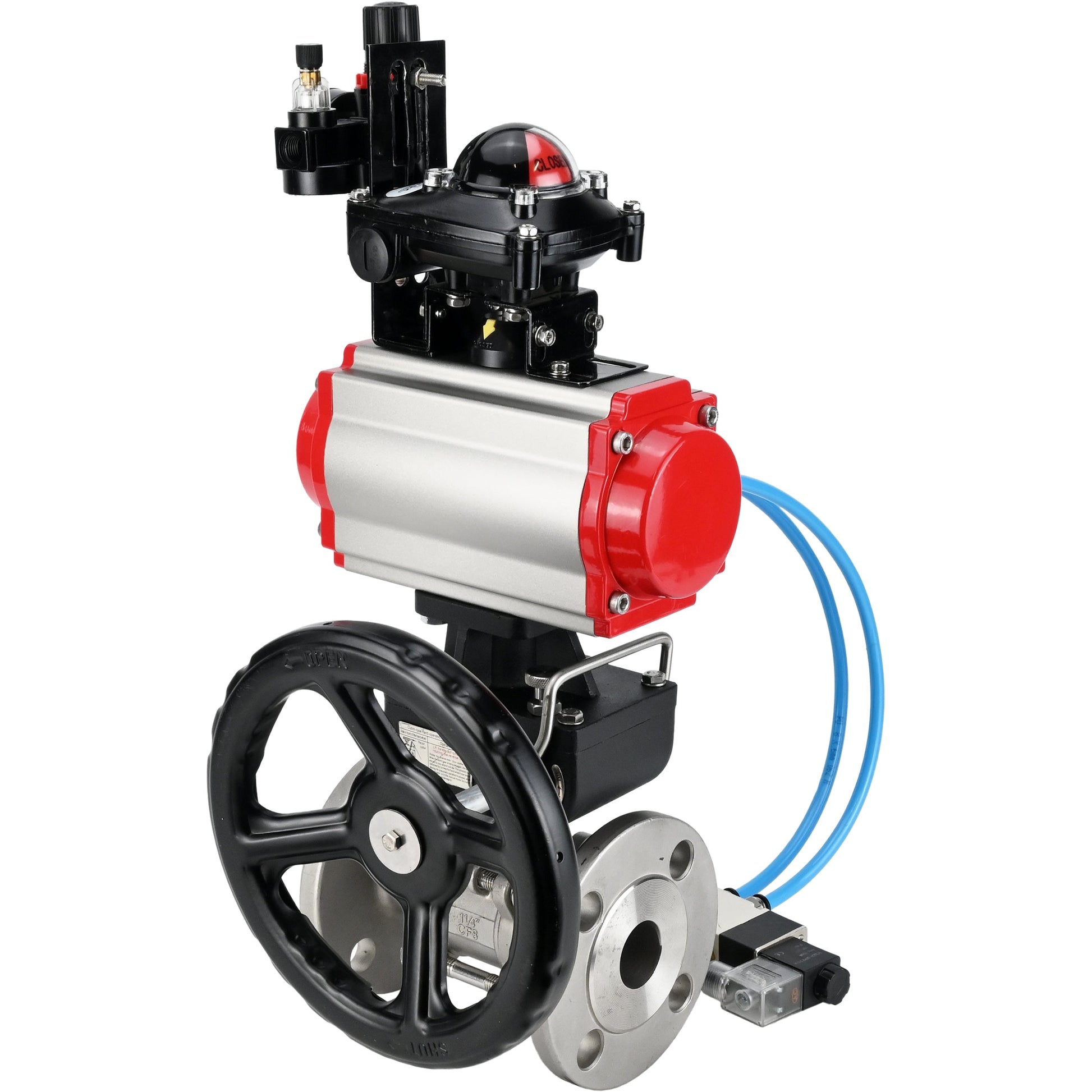

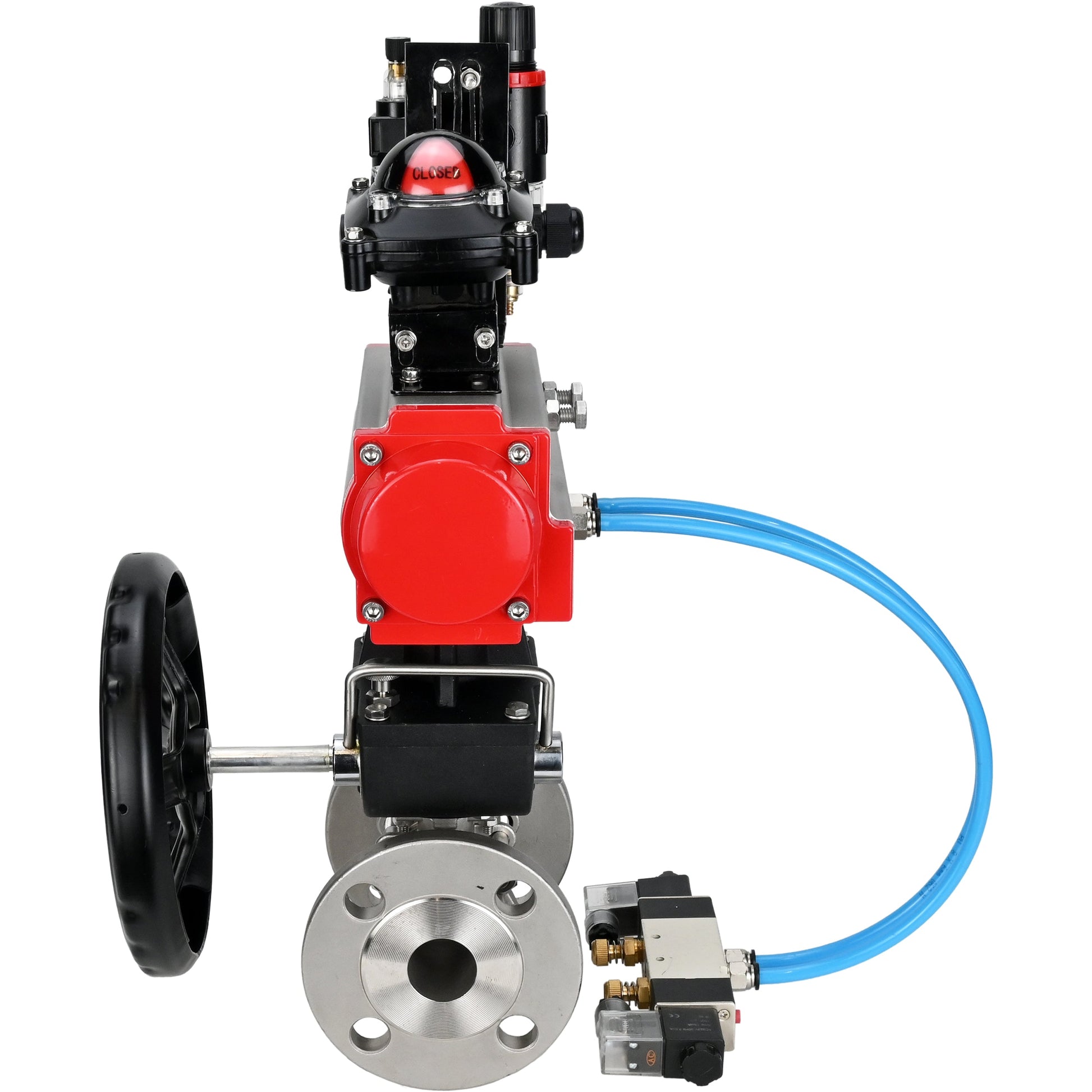

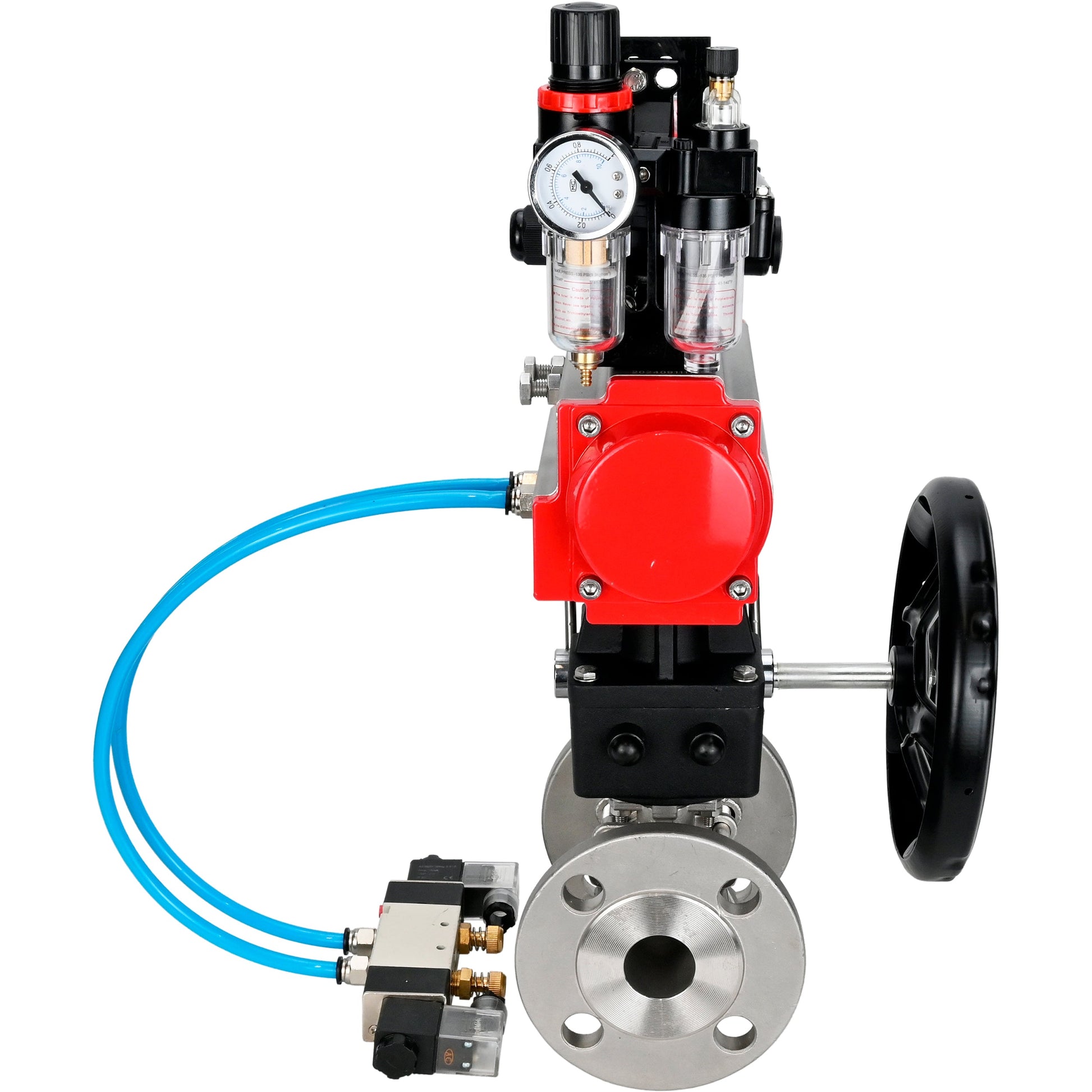

La válvula de bola se utiliza como válvula de cierre en sistemas de calefacción, suministro de agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no son agresivos para los materiales de las válvulas.

Los actuadores rotativos neumáticos de doble efecto DNOVA PA-DAXXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.

El actuador manual de doble vuelta con engranaje helicoidal HDM y reductor permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores de cuarto de vuelta neumáticos, eléctricos o hidráulicos. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficiente y eficaz para todas las aplicaciones de control manual.

La unidad de final de carrera está diseñada para la señalización visual y eléctrica de las posiciones finales del cuerpo de cierre de la válvula de tubería.

La unidad de tratamiento de aire está diseñada para limpiar el aire comprimido de gotas de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión en el nivel establecido y suministrar lubricante desde el tanque en el flujo de aire comprimido a los elementos del sistema neumático.

B

B

Parámetros técnicos Válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H, brida de paso total de tres piezas, acero inoxidable SS304, PTFE

Propiedad	Valor
Temperatura del medio de trabajo, В°C	de -20 a 180
Solicitud	Abastecimiento de agua, calefacción, sistemas neumáticos.
Medio de trabajo	Agua, vapor, productos derivados del petróleo, medio líquido, medio neutro, medio gaseoso
Conexión de tubería	Con bridas
Despegue de agua	No
Tipo de sección de flujo	Calibre completo
Tipo de control	Actuador neumático
Conexión	Con bridas
Control	Actuador neumático de doble efecto
Disponibilidad de conmutadores finales	Sí
Disponibilidad de distribuidores neumáticos	Sí
Garantía (años)	1
País del fabricante	Porcelana

B

B

Dimensiones y dimensiones Válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H, de tres piezas con brida de paso total, acero inoxidable SS304, PTFE

Tamaño	D	Yo	B1	mi	GD	GD1	G	F	T	do	H	incógnita	Y
15	15	130	153	72	95	65	45	2	16	120	77	162	139
20	20	150	153	72	105	75	58	2	18	120	77	162	139
25	25	160	153	72	115	85	68	2	18	120	77	162	139
32	32	180	153	72	140	100	78	2	18	120	77	162	139
40	40	200	174	89	150	110	88	3	18	120	77	162	139

Válvulas de bola de boceto DNOVA BV3232P(3pc)-FP-F-ISO-H, brida de paso completo de tres piezas, acero inoxidable SS304, PTFE

B

B

Tabla de piezas y materiales Válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H, brida de paso total de tres piezas, acero inoxidable SS304, PTFE

No.	Parte	Material	Cantidad
1	Cuerpo	Acero SS304 / SS316	1
2	Bola de cierre	Acero S304 / S316	1
3	Tornillo	Acero S201 / S304	4~6
4	Tuerca	Acero S201 / S304	6~12
5	Caza de focas	PTFE	1
6	Provenir	Acero SS304 / SS316	1
7	Glándula	Acero S201 / S304	1
8	Cubrir	Acero WCB/CF8/CF8M	2
9	Anillos de asiento	PTFE	2
10	Arandela de empuje	PTFE	1

Boceto de piezas y materiales Válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H, brida de paso total de tres piezas, acero inoxidable SS304, PTFE

B

B

Parámetros técnicos del actuador neumático DNOVA

Nombre	Valor
Diseño	Doble efecto
Presión de trabajo, bar	6
Medio de trabajo	Aire comprimido filtrado o gases no agresivos, aceites
Presencia de anulación manual	Volante

B

B

Dimensiones y dimensiones del actuador neumático DNOVA

Modelo	DA-052	DA-065
G, mm	15	15
Mmm	80	80
N, mm	30	30
F0, mm	34	34
P, mm	20	20
B1, mm	153	174
C, mm	30	36
E, mm	72	89
Yo	4-M5x8	4-M6x10
K	4-M6x10	4-M8x12
F, mm	26	26
A1, mm	108	125
Re, mm	41	46
Yo	11x11	14x14
H	F03	F05
I	F05	F07

Esquema de dimensiones y dimensiones del actuador neumático DNOVA

B

B

Tabla de piezas y materiales para actuador neumático DNOVA

No.	Nombre	Cantidad	Material	Revestimiento
1	Alojamiento	1	Aluminio extruido	Anodizado duro
2	Tapones laterales	2	Aluminio fundido
3	Engranaje	1	Acero inoxidable	Niquelado
4	Pistón	2	Acero/aluminio	Recubrimiento oxidado/galvanizado
5	Tapones	8	Acero inoxidable
6	Anillo de pistón	2	NBR
7	Ballestas	0-12	Acero para resortes	Recubrimiento epoxi
8	Cojinete de pistón	2	Plástico de ingeniería
9	Anillo de pistón	2	NBR
10	Enchufar	2	NBR
11	Anillo de empuje	2	Plástico de ingeniería
12	Anillo	1	Plástico de ingeniería
13	Arandela	1	Acero inoxidable
14	Abrazadera de resorte	2	Acero inoxidable
15	Indicador	1	Plástico
16	Carcasa del indicador	1	Plástico
17	Cojinete	1	Plástico de ingeniería
18	Leva	1	Acero	Recubrimiento oxidado/galvanizado
19	Cojinete	1	NBR
20	Cojinete	1	Plástico de ingeniería
21	Cojinete	1	Plástico de ingeniería
22	Anillo de sellado	2	NBR
23	Anillo de sellado	2	NBR
24	Cojinete	2	Acero inoxidable
25	Tuerca de ajuste	2	Acero inoxidable
26	Tornillo de ajuste	2	Acero inoxidable
27	Cojinete	2	Aluminio

Esquema de partes y materiales del actuador neumático DNOVA

B

B

Parámetros técnicos de la válvula neumática DNOVA

Nombre	Valor
Tipo de distribuidor neumático	válvula de carrete
Presión de funcionamiento, bar	1,5 g·8
Tensión de alimentación, V	220 V
Potencia total, VA	4.5
Control	Electromagnético de doble efecto
Frecuencia de operación, ciclo/seg	5

B

B

Dimensiones y dimensiones de válvulas neumáticas DNOVA

Modelo	4V320-08
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

Parámetros técnicos del interruptor de volante DNOVA

Nombre	Valor
Versión climática	U, UHL, T, OM
Grado de protección, IP	67
Tipo de conexión	ISO 5211

B

B

Dimensiones y dimensiones del volante DNOVAВ

Modelo	HDM-1
b1, mm	14
N, mm	22
b2, mm	14
Mmm	16
D1, mm	50
D2, mm	70
D3, mm	50
D4, mm	70
°C, mm	88
C, mm	120
A, mm	90
F, mm	115
Y, mm	145
4-M1	4-M6
4-M2	4-M8
4-Г˜1	4-Г˜6.5
4-Г˜2	4-Г˜8.5
E, mm	70x70
B, mm	55
Tamaño pequeño	53
K, mm	10
T, mm	145

B

B

Tabla de piezas y materiales para el volante DNOVA

No.	Regiones	Material
1	Eje para montaje de accionamiento neumático	Acero 45
2, 8	Anillo de sellado	EPDM
3	Resorte de retención	Acero para resortes
4	Cubierta del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Abrazadera de retención (varilla principal)	Acero 304
7	Alojamiento	aleación de aluminio
9	Caja de cambios	Hierro fundido WCB50
10	Acoplamiento de transición	Hierro fundido WCB40
11	Eje de caja de cambios	Hierro fundido WCB40

Esquema de piezas y materiales del volante DNOVA

B

B

Parámetros técnicos de la unidad de interruptor de límite DNOVA

Nombre	Valor
Tensión máxima del interruptor de límite, V	250
Grado de protección de la carcasa, IP	67
Rango de temperatura de funcionamiento, В°C	de -40 a +80
Vida útil, años	10

B

B

Dimensiones y dimensiones de la unidad de final de carrera DNOVA

Modelo	H	Yo	B	D	D1	METRO
APL-210N	77	112	88	10	5	20x1.5

Esquema de dimensiones y dimensiones de la unidad de interruptor de límite DNOVA

B

B

Parámetros técnicos de la unidad de tratamiento de aire DNOVA AFC2000

Nombre	Valor
Presión de funcionamiento, bar	8
Rango de presión ajustable, bar	0,5 g·9
Tamaño de partícula filtrada, μm	40 μm
Peso, kg	0.395

B

B

Dimensiones y dimensiones de la unidad de tratamiento de aire DNOVA AFC2000

Modelo	AFC2000
A, mm	162
B, mm	88
C, mm	139
Re, mm	31
E, mm	53.5
F, mm	12
G, mm	8
Mmm	7
Yo, mm	13.3
J, mm	39
K, mm	5
Largo, mm	40
Mmm	32
N, mm	53
Oh, mm	29
P, mm	6
R, mm	41.5

B
