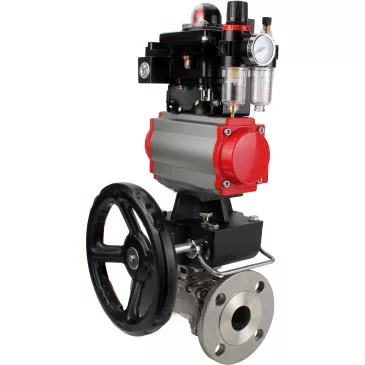

La válvula de bola DNOVA modelo BV3232P (3 piezas)-FP-F-ISO-H PA-DA 4M310-08 APL-410N Ex MON AFC2000 se utiliza como válvula de cierre en sistemas de calefacción, suministro de agua, vapor, combustible y sistemas neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no son agresivos para los materiales de las válvulas.

Los actuadores neumáticos rotativos DNOVA BV3232P (3 piezas)-FP-FH DN15-100 Ru40, de tres piezas con brida de paso total, de acero inoxidable SS316, PTFE, con actuador neumático PA-DA, con distribuidor de bandeja 4M310-08 220V, con válvula APL-410N EX BCV, con volante MON1-250-T26-ISO y con AFC2000 ATU, están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas tienen un revestimiento anticorrosivo.

Las válvulas neumáticas 4M310-08 se utilizan para el control en sistemas neumáticos que tienen superficie de acoplamiento NAMUR para la instalación de válvulas a través de orificios pasantes en la carcasa.

El interruptor de límite APL-410N EX está diseñado para la señalización visual y eléctrica de las posiciones finales del cuerpo de la válvula de cierre. Se monta desde arriba sobre la superficie del actuador neumático y se conecta al eje del actuador (norma DIN). La caja sellada suele contener dos sensores que monitorizan la posición del eje del actuador y señalizan las posiciones finales. La indicación visual de la posición se puede observar en la carcasa de la unidad: un indicador visual 3D ROJO-CERRADO y AMARILLO-ABIERTO.

La unidad de tratamiento de aire AFC2000 está diseñada para limpiar el aire comprimido de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde el tanque al flujo de aire comprimido hacia los elementos del sistema neumático con un amplio rango de capacidad, de 500 a 10 000 litros/min. El lubricador (atomizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de los componentes de control: cilindros y válvulas neumáticas.

B

B

Características técnicas de las válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H 16 bar, brida de paso total de tres piezas, acero inoxidable SS316, PTFE

Parámetro	Valor
Diámetro nominal DN, mm	15-100
Presión de funcionamiento PN, bar	DN15-50 – 40, DN65-80 – 25, DN100 – 16
Temperatura de funcionamiento t, В°C	De -20 a +180
Medio de operación	Agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos neutrales para los materiales de la válvula.
Conexión de tubería	Con bridas
Tipo de sección de paso	Pasaje completo
Clase de estanqueidad de la válvula de bola	"A"
Tipo de control	Manual (volante)
Información adicional	Posible instalación de un actuador eléctrico o neumático (ISO 5211-2001)

B

B

Materiales de los componentes de la válvula de bola DNOVA BV3232P(3pc)-FP-F-ISO-H 16 bar, brida de paso total de tres piezas, acero inoxidable SS316, PTFE

-	Nombre	Material	Cantidad
1	Cuerpo	Acero inoxidable 304/acero inoxidable 316	1
2	Válvula de bola	Acero inoxidable 304/acero inoxidable 316	1
3	Tornillo	SS201/SS304	4-6
4	Tuerca	SS201/SS304	6-12
5	Sello	PTFE	1
6	Provenir	Acero inoxidable 304/acero inoxidable 316	1
7	Glándula	SS201/SS304	1
8	Tapa	WCB/CF8/CF8M	2
9	Anillos de asiento	PTFE	2
10	Arandela de empuje	PTFE	1
11	Tuerca	SS201/SS304	1

Boceto de material de válvula de bola DNOVA BV3232P(3pc)-FP-F-ISO-H 16 bar, brida de paso completo de tres piezas, acero inoxidable SS316, PTFE

B

B

Datos técnicos de los actuadores neumáticos PA-DA

Parámetro	Valor
Construcción	Con resortes de retorno
Presión nominal PN, bar	12
Presión de funcionamiento, bar	2… 8
Medio de trabajo	Aire comprimido filtrado o gases no agresivos, aceites
Diámetro máximo de partícula	Menos de 30 micras
Temperatura de funcionamiento t, В°C	· De -20 a +80 °C
	· De -40 a +80 °C (versión de baja temperatura)
	· De -20 a +160 °C (aire seco)
Rango de ajuste	В±5В° para rotación a 0В° y 90В°
Duplicación manual	Sí
Indicador de posición	Abierto/Cerrado
Entorno operativo	Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo).

B

B

Materiales de las piezas del actuador neumático PA-DA

Aquí está la traducción:

No.	Nombre	Material
1	Alojamiento	Aluminio extruido
2	Tapones laterales	Aluminio fundido
3	Engranaje	Acero inoxidable
4	Pistón	Acero/aluminio
5	Tapones	Acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	Acero para resortes
8	Cojinete de pistón	Plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	Plástico de ingeniería
12	Anillo	Plástico de ingeniería
13	Arandela	Acero inoxidable
14	Clip de resorte	Acero inoxidable
15	Indicador	Plástico
16	Carcasa del indicador	Plástico
17	Cojinete	Plástico de ingeniería
18	Leva	Acero
19	Cojinete	NBR
20	Cojinete	Plástico de ingeniería
21	Cojinete	Plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	Acero inoxidable
25	Tuerca de ajuste	Acero inoxidable
26	Tornillo de ajuste	Acero inoxidable
27	Cojinete	Aluminio

Boceto de material del actuador neumático PA-DA

B

B

Datos técnicos de la válvula neumática 4M310-08 220V

Parámetro	Valor
Tipo de construcción de válvulas	Tipo carrete
Presión nominal PN, MPa (kg/cm²)	1.2 (12)
Presión de funcionamiento, bar	1.5…8
Medio de operación	Aire comprimido filtrado
Temperatura ambiente t, В°C	De +5 a +50
Frecuencia de conmutación	5 ciclos/seg
Duplicación manual	Sí
Grado de protección	IP 65
Montaje	A través de agujeros en el cuerpo
Material de la carcasa	aluminio anodizado
Tiempo de respuesta	0,05 segundos

B

B

Datos técnicos de la unidad de suministro de aire AFC2000

Parámetro	Valor
Presión de funcionamiento, bar	8
Presión máxima, bar	10
Rango de presión ajustable, bar	0,5 g·9
Presión de ruptura, bar	15
Conexión de aire	1/4"
Temperatura de funcionamiento, В°C	De -5 a +60
Tamaño de partícula filtrada, µm	40
Viscosidad del aceite	ISO VG 32
Peso, kg	0.395

B

B

Características técnicas de la unidad de final de carrera APL-410N EX

Aquí está la traducción:

Parámetro	Valor
Recinto	IP65 para todo tipo de clima, a prueba de explosiones Exd IIB T6
Entradas de cables	2 x NPT1/2"
Bloque de terminales	8 puntos (0,05 – 2,5) mmВІ
Indicador de posición	0 - 90° (rotación libre de 90°) CERRADO - rojo; ABIERTO - amarillo
Interruptores/sensores	Dos interruptores mecánicos, dos sensores de proximidad.
Tensión nominal, V	250
Temperatura ambiente permitida, °C	De -25 a +80
Vida útil, años	10

B

B

Materiales de la unidad de interruptor de límite APL-410N EX

Nombre	Materiales
Cubierta y cuerpo	Aluminio fundido a presión
Eje	Acero inoxidable
Tapa del indicador	Policarbonato
Leva	Policarbonato
Primavera	Acero inoxidable
Pernos de tapa	Acero inoxidable
Anillo de sellado	NBR
Cojinete	Bronce
Anillo de sellado (eje)	Acero inoxidable
Terminal de puesta a tierra	Acero inoxidable
Indicador	Plástico ABS / policarbonato
Soporte	Acero inoxidable

B

B

Materiales del volante DNOVA HDM

-	Nombre	Material
1	Eje para montaje de actuador neumático	Acero 45
2	Anillo de sellado	EPDM
3	Resorte de retención	Acero para resortes
4	Tapa del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Soporte de retención (enlace principal)	Acero 304
7	Cuerpo	aleación de aluminio
8	Anillo de sellado	EPDM
9	Reductor de engranajes	Hierro fundido
10	Acoplamiento adaptador	Hierro fundido
11	Eje reductor	Hierro fundido

Materiales del volante DNOVA MON
