Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Esta serie de válvulas se puede instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
Los actuadores rotativos neumáticos de doble efecto DNOVA PA-DAXXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
El distribuidor neumático se utiliza para cambiar la dirección, iniciar y detener los flujos de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
El duplicador manual con sinfín y reductor HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las aplicaciones de accionamiento manual.
La unidad de tratamiento de aire está diseñada para limpiar el aire comprimido de gotas de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde el tanque en el flujo de aire comprimido a los elementos del sistema neumático.

B

B

B

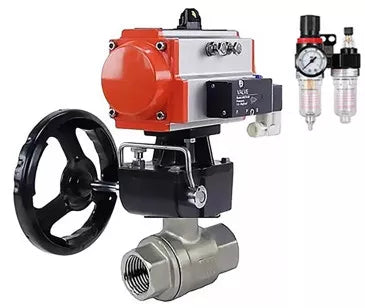

Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-50 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con manual DNbler MON1-250-T26-ISO, con ATU AFC2000:

Parámetro	Valor
Presión de trabajo, bar	63
Temperatura del medio de trabajo, В°C	De -20 a 230
Solicitud	Suministro de calor
Medio de trabajo	Agua, aire, vapor, medios ligeramente agresivos, aceites, agua de servicio, soluciones de agua y glicol, productos derivados del petróleo.
Conexión de tubería	Acoplamiento (roscado)
Tipo de sección de paso	Paso completo
Tipo de control	Con actuador neumático
Conexión	Rosca hembra
Control	Actuador neumático de doble efecto
Presencia de interruptores de límite	No
Disponibilidad de distribuidor neumático	Sí
Garantía, años	1

Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-50 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con manual DNbler MON1-250-T26-ISO, con ATU AFC2000:

Modelo	Re, mm	Largo, mm	B1, mm	E, mm	C, mm	H2, mm	X, mm	Y, mm
DN10	10	63	153	72	120	34	162	139
DN15	15	58	153	72	120	37	162	139
DN20	20	66	153	72	120	40	162	139
DN25	25	72	153	72	120	54	162	139
DN32	32	83	153	72	120	60	162	139
DN40	40	95	174	89	120	70	162	139
DN50	50	95	174	89	120	70	162	139

B

Tabla de piezas y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-50 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con manual DNbler MON1-250-T26-ISO, con ATU AFC2000:

-	Nombre de la pieza	Material
1, 6	Cuerpo	Acero 316
2, 4	Sello de bola	Politetrafluoroetileno PTFE
3	Pelota	Acero 316
5	Anillo de sellado	Politetrafluoroetileno PTFE
7	Provenir	Acero 316
8	Sello del vástago	VITON
9	Tuerca del vástago	Acero 316

B

Parámetros técnicos del actuador neumático DNOVA

Parámetro	Valor
Construcción	Doble efecto
Presión de trabajo, bar	6
Medio de trabajo	Aire comprimido filtrado o gases no agresivos, aceites
Disponibilidad de doblador manual	Volante

B

Dimensiones y tamaños del actuador neumático DNOVA:

Modelo de actuador	DA-105
G, mm	25
Mmm	80
N, mm	30
F0, mm	41
P, mm	20
B1, mm	279
C, mm	55
E, mm	134
Yo	4-M8x12
K	4-M10x16
F, mm	26
A1, mm	189
Re, mm	64
Yo	22x22
H	F07
I	F10

B

B

Tabla de piezas y materiales del actuador neumático DNOVA:

-	Nombre	Cantidad	Material	Revestimiento
1	Cuerpo	1	Aluminio extruido	Anodizado duro
2	Tapones laterales	2	Aluminio fundido	-
3	Engranaje	1	Acero inoxidable	Niquelado
4	Pistón	2	Acero/Aluminio	Oxidación/galvanizado
5	Tapones	8	Acero inoxidable	-
6	Anillo de pistón	2	NBR	-
7	Ballestas	0–12	Acero para resortes	Recubrimiento epoxi
8	Cojinete de pistón	2	Plástico de ingeniería	-
9	Anillo de pistón	2	NBR	-
10	Enchufar	2	NBR	-
11	Anillo de empuje	2	Plástico de ingeniería	-
12	Anillo	1	Plástico de ingeniería	-
13	Arandela	1	Acero inoxidable	-
14	Clip de resorte	2	Acero inoxidable	-
15	Indicador	1	Plástico	-
16	Cuerpo indicador	1	Plástico	-
17	Cojinete	1	Plástico de ingeniería	-
18	Leva	1	Acero	Acero oxidado/galvanizado
19	Cojinete	1	NBR	-
20	Cojinete	1	Plástico de ingeniería	-
21	Cojinete	1	Plástico de ingeniería	-
22	Anillo de sellado	2	NBR	-
23	Anillo de sellado	2	NBR	-
24	Cojinete	2	Acero inoxidable	-
25	Tuerca de ajuste	2	Acero inoxidable	-
26	Tornillo de ajuste	2	Acero inoxidable	-
27	Cojinete	2	Aluminio	-

B

Parámetros técnicos de la válvula neumática DNOVA

Nombre	Valor
Tipo de válvula neumática	válvula de carrete
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
A plena potencia, Va	4.5
Control	Electromagnético bidireccional
Frecuencia de respuesta, ciclo/seg	5

B

Dimensiones y tamaños de la válvula neumática DNOVA:

Modelo de válvula neumática	4V320-08
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

B

Parámetros técnicos del duplicador manual DNOVA

Parámetro	Valor
Método de montaje	Horizontal/Vertical
Grado de protección, IP	67
Tipo de conexión	ISO 5211

Dimensiones y tamaños del doblador manual DNOVA:

B

Tabla de piezas y materiales para dobladora manual DNOVA:

-	Nombre de la pieza	Material
1	Vástago para montaje de actuador neumático	Acero
2, 8	Anillo de sellado	EPDM
3	Resorte de bloqueo	Acero para resortes
4	Cubierta del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Soporte de bloqueo (varilla principal)	Acero 304
7	Cuerpo	aleación de aluminio
9	Caja de cambios	Hierro fundido BCh50
10	Acoplamiento de transición	Hierro fundido BCh40
11	Vástago de la caja de cambios	Hierro fundido BCh40

B

Parámetros técnicos de la unidad de preparación de aire DNOVA AFC2000

B

Dimensiones y tamaños de la unidad de tratamiento de aire DNOVA AFC2000:

B

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
