Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de control.
Los actuadores neumáticos rotativos de doble efecto DNOVA PA-DAXXX y PA-SA-XXX con resorte de retorno están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
El distribuidor neumático se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en un sistema neumático dependiendo de la acción de control externo.
El mando manual con sinfín y reductor HDM permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las tareas de mando manual.
La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales del elemento de cierre de la válvula: válvula de paso, válvula de mariposa o válvula de mariposa. Se instala sobre la superficie del accionamiento neumático y se conecta al eje de accionamiento según la norma DIN. En una caja sellada, por lo general, hay dos sensores que monitorizan la posición del eje de accionamiento y emiten señales en posiciones extremas. Se utilizan microinterruptores OMRON, sensores inductivos o interruptores de láminas. La indicación visual de la posición se puede ver en el cuerpo de la unidad: un indicador visual 3D rojo (cerrado) y verde (abierto).
B
B
Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-50 PN63, acoplamiento de paso total, acero inoxidable SS316, junta PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-210N, con mando manual MON1-250-T26-:
| Nombre | Significado |
| Presión de trabajo, bar | 63 |
| Temperatura del entorno de trabajo, В°C | de -20 a 230 |
| Solicitud | suministro de calor |
| Entorno de trabajo | agua, aire, vapor, ambiente ligeramente agresivo, aceites, agua industrial, soluciones de agua y glicol, productos derivados del petróleo |
| Conexión a la tubería | acoplamiento (roscado) |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | Rosca interna |
| Control | actuador neumático de doble efecto |
| Disponibilidad de interruptores de límite | Hay |
| Disponibilidad de distribuidor neumático | Hay |
B
B

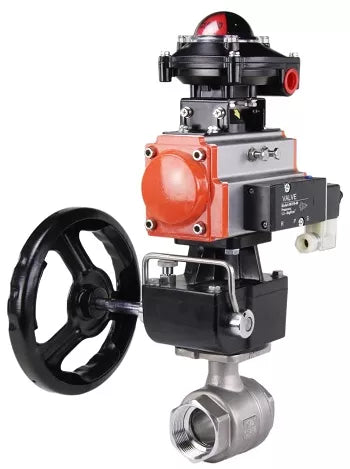

Válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-50 PN63, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-210N, con mando manual MON1-250-T26-
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-50 PN63, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-210N, con mando manual MON1-250-T26-:
| Tamaño | Re, mm | Largo, mm | B1, mm | E, mm | C, mm | Mmm | H2, mm |
| DN10 | 10 | 63 | 153 | 72 | 120 | 77 | 34 |
| DN15 | 15 | 58 | 153 | 72 | 120 | 77 | 37 |
| DN20 | 20 | 66 | 153 | 72 | 120 | 77 | 40 |
| DN25 | 25 | 72 | 153 | 72 | 120 | 77 | 54 |
| DN32 | 32 | 83 | 153 | 72 | 120 | 77 | 60 |
| DN40 | 40 | 95 | 174 | 89 | 120 | 77 | 70 |
| DN50 | 50 | 95 | 174 | 89 | 120 | 77 | 70 |
B
B
Esquema de piezas y materiales Válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-50 PN63, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-210N, con anulación manual MON1-250-T26-
B
Tabla de piezas y materiales Válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-50 PN63, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-210N, con anulación manual MON1-250-T26-:
| N.º de artículo | Detalles | Materiales |
| 1.6 | Marco | acero 316 |
| 2.4 | Sello de bola | politetrafluoroetileno PTFE |
| 3 | Pelota | acero 316 |
| 5 | Anillo de sellado | politetrafluoroetileno PTFE |
| 7 | Existencias | acero 316 |
| 8 | Sello de varilla | VITON |
| 9 | Tuerca del vástago | acero 316 |
B
B
Parámetros técnicos del accionamiento neumático DNOVA
| Nombre | Significado |
| Diseño | doble efecto |
| Presión de trabajo, bar | 6 |
| Entorno de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Disponibilidad de copia de seguridad manual | volante |
B
B
Esquema de las dimensiones y tamaños del accionamiento neumático DNOVA
B
Dimensiones y tamaños del accionamiento neumático DNOVA:
| Modelo de unidad | DA-052 | DA-065 |
| G, mm | 15 | 15 |
| Mmm | 80 | 80 |
| N, mm | 30 | 30 |
| F0, mm | 34 | 34 |
| R, mm | 20 | 20 |
| B1, mm | 153 | 174 |
| C, mm | 30 | 36 |
| E, mm | 72 | 89 |
| Yo | 4-M5x8 | 4-M6x10 |
| A | 4-M6x10 | 4-M8x12 |
| F, mm | 26 | 26 |
| A1, mm | 108 | 125 |
| Re, mm | 41 | 46 |
| Yo | 11x11 | 14x14 |
| H | F03 | F05 |
| I | F05 | F07 |
B
B
Esquema de piezas y materiales del accionamiento neumático DNOVA
B
B
Tabla de piezas y materiales del accionamiento neumático DNOVA:
| No. | Nombre | Cantidad | Material | Revestimiento |
| 1 | Marco | 1 | aluminio extruido | anodizado duro |
| 2 | Tapones laterales | 2 | aluminio fundido | |
| 3 | Engranaje | 1 | acero inoxidable | niquelado |
| 4 | Pistón | 2 | acero/aluminio | oxidación/galvánico |
| 5 | Tapones | 8 | acero inoxidable | |
| 6 | Anillo de pistón | 2 | NBR | |
| 7 | Ballestas | 0-12 | acero para resortes | recubrimiento epoxi |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería | |
| 9 | Anillo de pistón | 2 | NBR | |
| 10 | Enchufar | 2 | NBR | |
| 11 | Anillo de empuje | 2 | plástico de ingeniería | |
| 12 | Anillo | 1 | plástico de ingeniería | |
| 13 | Arandela | 1 | acero inoxidable | |
| 14 | Abrazadera de resorte | 2 | acero inoxidable | |
| 15 | Indicador | 1 | plástico | |
| 16 | Carcasa del indicador | 1 | plástico | |
| 17 | Cojinete | 1 | plástico de ingeniería | |
| 18 | Leva | 1 | acero | oxidación/galvánico |
| 19 | Cojinete | 1 | NBR | |
| 20 | Cojinete | 1 | plástico de ingeniería | |
| 21 | Cojinete | 1 | plástico de ingeniería | |
| 22 | Anillo de sellado | 2 | NBR | |
| 23 | Anillo de sellado | 2 | NBR | |
| 24 | Cojinete | 2 | acero inoxidable | |
| 25 | Tuerca de ajuste | 2 | acero inoxidable | |
| 26 | Tornillo de ajuste | 2 | acero inoxidable | |
| 27 | Manga | 2 | aluminio |
B
B
Distribuidor neumático DNOVA
B
Parámetros técnicos del distribuidor neumático DNOVA
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| A plena potencia, Va | 4.5 |
| Control | electromagnético bidireccional |
| Frecuencia de respuesta, ciclos/seg | 5 |
B
B
Esquema de las dimensiones y tamaños del distribuidor neumático DNOVA
Dimensiones y tamaños del distribuidor neumático DNOVA:
| Modelo de distribuidor neumático | 4V320-08 |
| A, mm | 71.9 |
| B, mm | 45 |
| C, mm | 94.4 |
| Re, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| Yo, mm | 24 |
| K, mm | 40 |
| Largo, mm | 188.8 |
| Mmm | 69.4 |
| N, mm | 50 |
| Oh, mm | 82.4 |
| P, mm | 24 |
| Tamaño pequeño | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
| Mmm | 82.4 |
B
B
Copia de seguridad manual de DNOVA
Parámetros técnicos de la copia de seguridad manual DNOVA
| Nombre | Significado |
| Desempeño climático | U, UHL, T, OM |
| Método de instalación | horizontal/vertical |
| Grado de protección, IP | 67 |
| Tipo de conexión | ISO 5211 |
B
B
Boceto de dimensiones y tamaños de la copia de seguridad manual DNOVA
B
Dimensiones y tamaños del backup manual DNOVA:
| Modelo de copia de seguridad manual | HDM-1 |
| b1, mm | 14 |
| N, mm | 22 |
| b2, mm | 14 |
| Mmm | 16 |
| D1, mm | 50 |
| D2, mm | 70 |
| D3, mm | 50 |
| D4, mm | 70 |
| °C, mm | 88 |
| C, mm | 120 |
| A, mm | 90 |
| F, mm | 115 |
| Y, mm | 145 |
| 4-M1 | 4-M6 |
| 4-M2 | 4-M8 |
| 4-Г˜1 | 4-Г˜6.5 |
| 4-Г˜2 | 4-Г˜8.5 |
| E, mm | 70x70 |
| B, mm | 55 |
| Tamaño pequeño | 53 |
| K, mm | 10 |
| T, mm | 145 |
B
B
Boceto de partes y materiales del manual de respaldo DNOVA
B
Tabla de partes y materiales del manual de respaldo DNOVA:
| N.º de artículo | Detalles | Material |
| 1 | Varilla para montar un actuador neumático | acero 45 |
| 2, 8 | Anillo de sellado | EPDM |
| 3 | Resorte de bloqueo | acero para resortes |
| 4 | Tapa del extremo superior | aleación de aluminio |
| 5 | Tornillo | acero 304 |
| 6 | Soporte de fijación (varilla principal) | acero 304 |
| 7 | Marco | aleación de aluminio |
| 9 | Reductor | hierro fundido VCh50 |
| 10 | Acoplamiento de transición | hierro fundido VCh40 |
| 11 | Varilla de caja de cambios | hierro fundido VCh40 |
B
B
Bloque de interruptor de límite DNOVA
B
Parámetros técnicos del bloque de final de carrera DNOVA
| Nombre | Significado |
| Tensión máxima del interruptor de límite, V | 250 |
| Grado de protección de la carcasa, IP | 65 |
| Temperatura del entorno de trabajo, В°C | de -40 a +80 |
| Vida útil, años | 10 |
B
B
Esquema de las dimensiones y tamaños del bloque de final de carrera DNOVA
B
Dimensiones y tamaños del bloque de interruptor de límite DNOVA:
| Modelo | Mmm | Largo, mm | B, mm | Re, mm | D1, mm | METRO |
| APL-210N | 77 | 112 | 88 | 10 | 5 | 20x1.5 |
B
B
Pasaportes y certificados
Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
B
B
Pasaportes y certificados
Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
