Válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H 16 bar, acoplamiento de

1 1

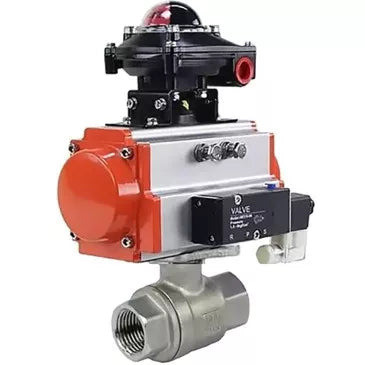

Válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-10 220V, con LSU APL -410N EX

A partir de $37.18 USD

Oferta Agotado

Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

Descripción

Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Esta serie de válvulas se puede instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
Los actuadores rotativos neumáticos de doble efecto DNOVA PA-DAXXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales del cuerpo de cierre de las válvulas de tuberías.

Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-T-ISO-H 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta PTFE, con actuador neumático PA-DA de doble efecto, con distribuidor neumático 4V320-10 220V, con LSU APL -410N EX:

Parámetro	Valor
Temperatura del medio de trabajo, В°C	De -20 a 230
Solicitud	Suministro de calor
Medio de trabajo	Agua, aire, vapor, medios ligeramente agresivos, aceites, agua de servicio, soluciones de agua y glicol, productos derivados del petróleo.
Conexión de tubería	Acoplamiento (roscado)
Tipo de sección de paso	Paso completo
Tipo de control	Con actuador neumático
Conexión	Rosca hembra
Control	Actuador neumático de doble efecto
Presencia de interruptores de límite	Sí
Disponibilidad de distribuidor neumático	Sí
Garantía, años	1

Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-10 220V, con LSU APL -410N EX:

Modelo	D mm	Largo mm	B1 mm	E mm	Alto 2 mm	Mmm
DN10	10	63	153	72	34	174
DN15	15	58	153	72	37	174
DN20	20	66	153	72	40	174
DN25	25	72	153	72	54	174
DN32	32	83	153	72	60	174
DN40	40	95	174	89	70	174
DN50	50	95	174	89	70	174
DN65	65	147	216	109	94.5	174
DN100	100	204	279	134	122	174

Tabla de piezas y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-10 220V, con LSU APL -410N EX:

-	Nombre de la pieza	Material
1, 6	Cuerpo	Acero 316
2, 4	Sello de bola	Politetrafluoroetileno PTFE
3	Pelota	Acero 316
5	Anillo de sellado	Politetrafluoroetileno PTFE
7	Provenir	Acero 316
8	Sello del vástago	VITON
9	Tuerca del vástago	Acero 316

Parámetros técnicos del actuador neumático DNOVA

Parámetro	Valor
Construcción	Doble efecto
Presión de trabajo, bar	6
Medio de trabajo	Aire comprimido filtrado o gases no agresivos, aceites
Disponibilidad de doblador manual	No

Dimensiones y tamaños del actuador neumático DNOVA:

Modelo de actuador	DA-052	DA-065	DA-083	DA-105
G, mm	15	15	15	25
Mmm	80	80	80	80
N, mm	30	30	30	30
F0, mm	34	34	34	41
P, mm	20	20	20	20
B1, mm	153	174	216	279
C, mm	30	36	46	55
E, mm	72	89	109	134
Yo	4-M5x8	4-M6x10	4-M6x10	4-M8x12
K	4-M6x10	4-M8x12	4-M8x12	4-M10x16
F, mm	26	26	26	26
A1, mm	108	125	152	189
Re, mm	41	46	55	64
Largo, mm	11x11	14x14	17x17	22x22
H	F03	F05	F05	F07
I	F05	F07	F07	F10

Tabla de piezas y materiales del actuador neumático DNOVA:

-	Nombre	Cantidad	Material	Revestimiento
1	Cuerpo	1	Aluminio extruido	Anodizado duro
2	Tapones laterales	2	Aluminio fundido	-
3	Engranaje	1	Acero inoxidable	Niquelado
4	Pistón	2	Acero/Aluminio	Oxidación/galvanizado
5	Tapones	8	Acero inoxidable	-
6	Anillo de pistón	2	NBR	-
7	Ballestas	0–12	Acero para resortes	Recubrimiento epoxi
8	Cojinete de pistón	2	Plástico de ingeniería	-
9	Anillo de pistón	2	NBR	-
10	Enchufar	2	NBR	-
11	Anillo de empuje	2	Plástico de ingeniería	-
12	Anillo	1	Plástico de ingeniería	-
13	Arandela	1	Acero inoxidable	-
14	Clip de resorte	2	Acero inoxidable	-
15	Indicador	1	Plástico	-
16	Cuerpo indicador	1	Plástico	-
17	Cojinete	1	Plástico de ingeniería	-
18	Leva	1	Acero	Acero oxidado/galvanizado
19	Cojinete	1	NBR	-
20	Cojinete	1	Plástico de ingeniería	-
21	Cojinete	1	Plástico de ingeniería	-
22	Anillo de sellado	2	NBR	-
23	Anillo de sellado	2	NBR	-
24	Cojinete	2	Acero inoxidable	-
25	Tuerca de ajuste	2	Acero inoxidable	-
26	Tornillo de ajuste	2	Acero inoxidable	-
27	Cojinete	2	Aluminio	-

Parámetros técnicos de la válvula neumática DNOVA

Nombre	Valor
Tipo de válvula neumática	válvula de carrete
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
A plena potencia, Va	4.5
Control	Electromagnético bidireccional
Frecuencia de respuesta, ciclo/seg	5

Dimensiones y tamaños de la válvula neumática DNOVA:

Modelo de válvula neumática	4V320-10
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	83.4
P, mm	22
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
Mmm	82.4

Parámetros técnicos de la unidad de interruptor de límite DNOVA

Nombre	Valor
Tensión máxima del interruptor de límite, V	250
Grado de protección de la carcasa, IP	65
Temperatura del medio de funcionamiento, В°C	de -40 a +80
Vida útil, años	10

Dimensiones y tamaños de la unidad de final de carrera DNOVA:

Modelo	Re, mm	D1, mm	Mmm	Largo, mm	B, mm	Mmm
APL-410N EX	9.5	5	174	177	178	8

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx

Presupuesto

Country of origin

Porcelana

Port opening

paso completo

Body material

Acero inoxidable AISI 316

Maximum allowable temperature

230 °C

Connection type

Enhebrado

Control type

Accionamiento neumático

Operating environment

Agua, Aire, Vapor, Medios ligeramente agresivos, Aceites, Agua industrial, Soluciones de agua y glicol, Productos derivados del petróleo

Type of seal

PTFE

Voltage

220 V

Explosion-proof

tener

Torque

4 Nm

Limit switches

tener

Type of pneumatic actuator

doble acción
