La válvula de bola se utiliza como válvula de cierre en sistemas de calefacción, suministro de agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.

El actuador rotatorio neumático está diseñado para automatizar el proceso de control de válvulas industriales, así como para determinar la posición del cuerpo de cierre de la válvula.

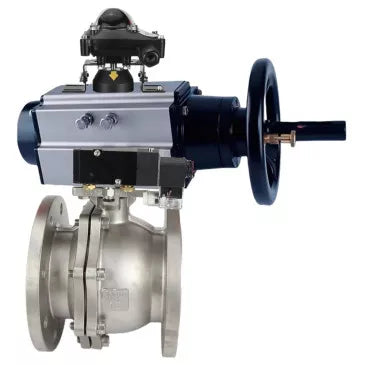

Parámetros técnicos Válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H DN80-100 16 bar, paso total bridada, acero inoxidable SS316, junta - PTFE

Nombre	Valor
Presión nominal PN, bar	16
Temperatura de funcionamiento, В°C	-50 a 200
Tipo de válvula	Bidireccional
Solicitud	Suministro de calor
Medio de trabajo	Agua, aire, vapor, agua técnica, petróleo, productos derivados del petróleo.
Tipo de conexión de tubería	Con bridas
Dispensador de agua	No
Tipo de orificio	Paso completo
Clase de estanqueidad	A
Tipo de control	Actuador neumático
Tipo de conexión	Con bridas
Actuación	Actuador neumático de doble efecto
Interruptores de límite	Sí
Distribuidor neumático	Sí
Posicionador electroneumático	No
Garantía, años	1
País natal	Porcelana

B

B

B

Dimensiones y dimensiones Válvulas de bolaВ DNOVA BV3232P(2pc)-FP-F-ISO-H DN80-100 16 bar, paso total con brida, acero inoxidable SS316, junta - PTFE

Tamaño	GD	GD1	GD2	Yo	H	A	mi
80	220	160	127	180	220	495	200
100	221	180	157	190	221	495	200

Dimensiones del boceto y dimensiones Válvulas de bolaВ DNOVA BV3232P(2pc)-FP-F-ISO-H DN80-100 16 bar, paso total con brida, acero inoxidable SS316, sello - PTFE

B

B

Tabla de piezas y materiales Válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H DN80-100 16 bar, paso total con brida, acero inoxidable SS316, junta - PTFE

-	Parte	Material
1	Cuerpo	Acero 316
2	Sello de bola	RPTFE
3	Pelota	Acero 316
4,6,12	Perno, tuerca	Acero 304
5,10	Sello	PTFE
7	Tubo	Acero 316
8	Provenir	Acero 316
9	Embalaje	PTFE
11	Embalaje	Acero 304

Boceto de piezas y materiales Válvulas de bola DNOVA BV3232P(2 piezas)-FP-F-ISO-H DN80-100 16 bar, paso total con brida, acero inoxidable SS316, sello - PTFE

B

B

Parámetros técnicos del actuador neumático PA-DA-105-1:

Actuador neumático PA-DA-105-1

B

B

Dimensiones y dimensiones del actuador neumático PA-DA-105-1:

Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1

B

B

Tabla de piezas y materiales del actuador de aire PA-DA-105-1:

Esquema de piezas y materiales del actuador neumático PA-DA-105-1

B

B

Parámetros técnicos de la válvula neumática DNOVA

Parámetro	Valor
Tipo de distribuidor neumático	Carrete
Presión de funcionamiento, bar	1,5 g·8
Tensión de alimentación, V	220 V
Frecuencia de actuación, ciclos/seg	5

B

B

Dimensiones y dimensiones de la válvula de control direccional neumática DNOVA 4V320-08 220V

Parámetro	Valor (mm)
A	71.9
B	45
do	94.4
D	27
mi	69
F	40
I	24
K	40
Yo	188.8
METRO	69.4
norte	50
Oh	83.4
PAG	22
S	20
T	6.5
Tú	2.4
H	82.4

Esquema de dimensiones y dimensiones de la válvula neumática DNOVA 4V320-08 220V

B

B

Parámetros técnicos de las unidades de interruptores de límite DNOVA APL-510N EX

Parámetro	Valor
Modelo de bloque de interruptor de límite	APL-510N EX
Temperatura ambiente, В°C	de -20 a 66
Vida útil, años	10

B

B

B

Dimensiones y dimensiones de las unidades de interruptores de límite DNOVA APL-510N EX

Parámetro	Valor
Modelo de bloque de interruptor de límite	APL-510N EX
A, mm	118
B, mm	118
C, mm	138.4
Re, mm	17
E, mm	19
F, mm	7
G, mm	3
Mmm	4
Yo, mm	59
J, mm	59
K, mm	59
Largo, mm	59
Mmm	121.4
Г˜d1, mm	50
Г˜d2, mm	5

B
