Descripción
Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
El actuador rotatorio neumático está diseñado para automatizar el proceso de control de válvulas industriales, así como para determinar la posición del cuerpo de cierre de la válvula.
La unidad de interruptor de límite es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar la posición del cuerpo de cierre de la válvula de la tubería. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan las posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior de la unidad de interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de la tubería conectada está cerrada, solo se ve la parte roja de la semiesfera marcada como CERRADO; si está abierta, solo se ve la parte amarilla marcada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso de unidades de interruptor de límite, es posible transmitir información sobre la posición de las válvulas de la tubería (abierta/cerrada) a los sistemas de control automatizados, lo que aumenta la confiabilidad del sistema y simplifica el diagnóstico en caso de detección de fallas.
B
B

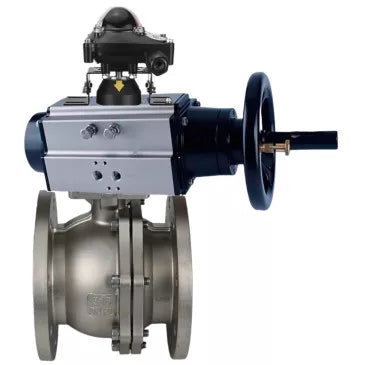

Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-H DN80-100 16 bar, paso total, bridada, cuerpo de acero inoxidable 316, junta de PTFE, con actuador neumático DNOVA PA-DA-105-1 y unidad de final de carrera APL-510N EX:
|
Parámetro |
Valor |
|
Presión nominal PN, bar |
16 |
|
Temperatura del medio de trabajo, В°C |
De -50 a 200 |
|
Tipo de dispositivo de válvula |
Bidireccional |
|
Solicitud |
Suministro de calor |
|
Medio de trabajo |
Agua, aire, vapor, agua industrial, petróleo, productos derivados del petróleo. |
|
Conexión a tubería |
Con bridas |
|
Tipo de sección de paso |
Paso completo |
|
Tipo de control |
Con actuador neumático |
|
Conexión |
Con bridas |
|
Control |
Actuador neumático de doble efecto |
|
Presencia de interruptores de límite |
Sí |
|
Presencia de distribuidor neumático |
No |
|
Presencia de posicionador electroneumático |
No |
|
Garantía, años |
1 |
|
País de fabricación |
Porcelana |
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H DN80-100 16 bar paso total bridada, cuerpo - acero inoxidable 316, junta - PTFE, con actuador neumático DNOVA PA-DA-105-1 y unidad de final de carrera APL-510N EX:
| Modelo | Diámetro interior, mm | Г˜D1, mm | Г˜D2, mm | Largo, mm | Mmm | A, mm | E, mm |
| DN80 | 220 | 160 | 127 | 180 | 220 | 495 | 200 |
| DN100 | 221 | 180 | 157 | 190 | 221 | 495 | 200 |
B
Tabla de partes y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H DN80-100 16 bar paso total bridada, cuerpo - acero inoxidable 316, junta - PTFE, con actuador neumático DNOVA PA-DA-105-1 y unidad de final de carrera APL-510N EX:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
Acero 316 |
|
2 |
Sello de bola |
RPTFE |
|
3 |
Pelota |
Acero 316 |
|
4, 6, 12 |
Perno, tuerca |
Acero 304 |
|
5, 10 |
Sello |
PTFE |
|
7 |
B Tubería |
Acero 316 |
|
8 |
Provenir |
Acero 316 |
|
9 |
Glándula |
PTFE |
|
11 |
Glándula |
Acero 304 |
B
Parámetros técnicos del actuador neumático PA-DA-105-1:
| Tipo de actuador neumático | de doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Temperatura de funcionamiento, В°C | -20 a +80 |
| Indicador visual de posición | abierto / cerrado |
| Control manual | volante |
| Ángulo de giro, В° | 90 ± 5 |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Rosca de conexión de suministro de aire | G 1/4Кє |
| Tipo de brida ISO | F07/F10 |
| Tallo cuadrado, mm | 22x22 |
| Peso, kg | 9 |
| Vida media, ciclos cerrados/abiertos | 300 000 |
Actuador neumático PA-DA-105-1
B
Dimensiones y dimensiones del actuador neumático PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1
B
Tabla de piezas y materiales del actuador de aire PA-DA-105-1:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
Esquema de piezas y materiales del actuador neumático PA-DA-105-1
B
Parámetros técnicos de las unidades de interruptores de límite DNOVA APL-510N EX
| Nombre | Valor |
| Modelo de unidad de interruptor de límite | APL-510N EX |
| grado de protección de la vivienda, IP | 65 |
| Vida útil, años | 10 |
B
B
Dimensiones y tamaños de las unidades de interruptores de límite DNOVA APL-510N EX:
| Modelo | APL-510N EX |
| A, mm | 118 |
| B, mm | 118 |
| C, mm | 138,4 |
| Re, mm | 17 |
| E, mm | 19 |
| F, mm | 7 |
| G, mm | 3 |
| Mmm | 4 |
| Yo, mm | 59 |
| J, mm | 59 |
| K, mm | 59 |
| Largo, mm | 59 |
| Mmm | 121,4 |
| Г˜d1, mm | 50 |
| Г˜d2, mm | 5 |
B
B
