Descripción
Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de las válvulas.
Los actuadores neumáticos PA-DA están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
Las válvulas neumáticas 4M310-08 220 V se utilizan para el control en sistemas neumáticos con superficie de acoplamiento NAMUR, para instalar las válvulas a través de orificios en la carcasa.
El duplicador manual DNOVA MON con sinfín y reductor HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. El diseño modular del mando manual ofrece la solución más eficiente y eficaz para todas las aplicaciones de mando manual.
El interruptor de límite DNOVA APL-510N-EX es un dispositivo electrotécnico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones de la válvula de cierre. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de la tubería está cerrada, solo se ve la parte roja de la semiesfera marcada como CERRADO; si está abierta, solo se ve la parte amarilla marcada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso del BCV es posible transmitir información sobre la posición de las válvulas de tuberías (abiertas/cerradas) a sistemas de control automatizados, lo que aumenta la fiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de averías.
B
B
B

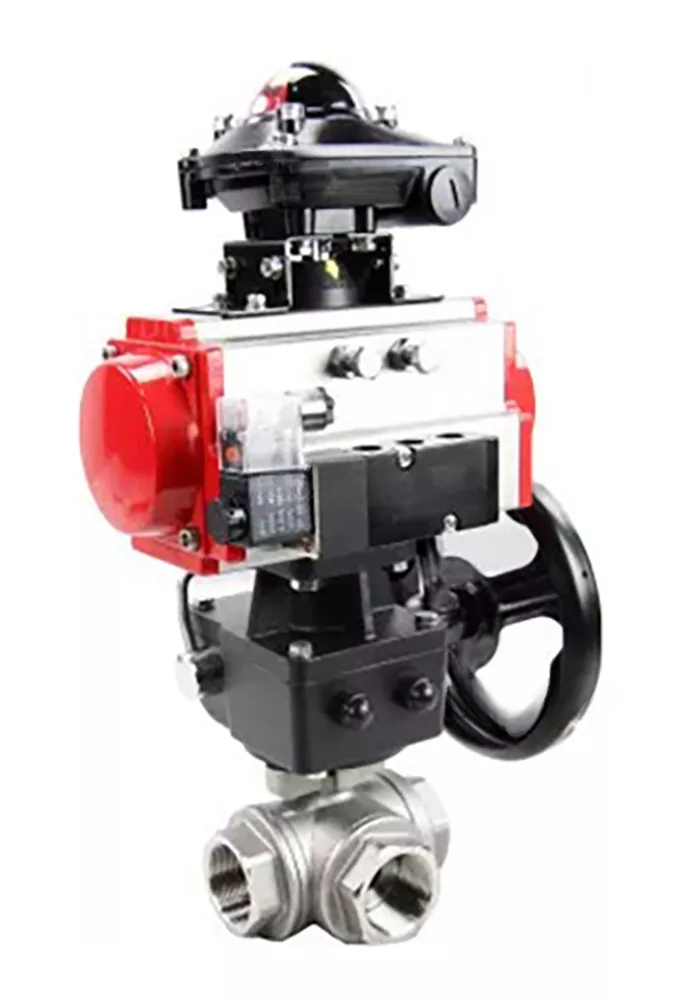

Parámetros técnicos de la válvula de bola DNOVA BV3232P-SP-3L-T de 3 vías, tipo L, roscada, cuerpo de acero inoxidable. Acero SS316, junta - PTFE, con accionamiento neumático DNOVA PA-DA 052-083 distribuidor neumático 4M310-08 220V caja de cambios MON LSU APL-510N-EX:
|
Parámetro |
Valor |
|
Diámetro nominal DN, mm |
40 – 300 |
|
Presión nominal PN, MPa (kg/cm²) |
1.6 (16) |
|
Dirección del flujo |
Bidireccional |
|
Temperatura máxima del medio de trabajo t, °C |
Hasta +110 |
|
Medio de trabajo |
Agua fría y caliente, aire sin aceite ni grasa, acondicionamiento estacionario, medios ligeramente agresivos, otros medios neutros al material. |
|
Tipo de control |
Vástago desnudo (sin mango) / con mango / con actuador eléctrico / con reductor |
Materiales de las válvulas de bola DNOVA BV3232P-SP-3L-T de 3 vías tipo L, roscadas, cuerpo de acero inoxidable. acero SS316, junta - PTFE, con accionamiento neumático Distribuidor neumático DNOVA PA-DA 052-083 4M310-08 220V reductor MON LSU APL-510N-EX:
|
- |
Nombre de la pieza |
Material |
Cantidad |
|
1 |
Cubrir |
SS316 |
3 |
|
2 |
Anillos de asiento |
PPL |
4 |
|
3 |
Junta de conexión |
PTFE/RPTFE |
3 |
|
4 |
Arandela de empuje |
PTFE/RPTFE |
1 |
|
5 |
Sello |
PTFE |
1 |
|
6 |
Provenir |
Acero inoxidable 304/acero inoxidable 316 |
1 |
|
7 |
Glándula |
SS304 |
1 |
|
8 |
Pelota |
S304 / S316 |
1 |
|
9 |
Cuerpo |
SS316 |
1 |
B
B
Dimensiones generales y de instalación de válvulas de bola DNOVA BV3232P-SP-3L-T de 3 vías tipo L, roscadas, cuerpo en acero inoxidable. acero SS316, junta - PTFE, con accionamiento neumático Distribuidor neumático DNOVA PA-DA 052-083 4M310-08 220V reductor MON LSU APL-510N-EX:
| DN | D | Yo | L1 | H | I |
| 10 | 10 | 71 | 153 | 98 | 104 |
| 15 | 12 | 71 | 153 | 98 | 104 |
| 20 | 15 | 82 | 153 | 98 | 104 |
| 25 | 18 | 98 | 153 | 98 | 104 |
| 32 | 25 | 118 | 153 | 98 | 104 |
| 40 | 32 | 122 | 174 | 115 | 104 |
| 50 | 38 | 150 | 174 | 115 | 104 |
| 65 | 50 | 178 | 216 | 135 | 115 |
| 80 | 64 | 202 | 216 | 135 | 115 |
| 100 | 78 | 231 | 216 | 135 | 115 |
Datos técnicos de los actuadores neumáticos PA-DA:
| Diseño | Doble efecto | |
| Presión nominal PN, bar | 12 | |
| Presión de funcionamiento, bar | 2… 8 | |
| Medio de operación | Aire comprimido filtrado o gases no agresivos, aceites | |
| Diámetro máximo de partícula | menos de 30 Вµm2 | |
| Temperatura de funcionamiento t, °C | · de -20 a +80 · de -40 a +80 (versión de baja temperatura) · de -20 a +160 (en aire seco) |
|
| Rango de ajuste | В± 5В° para rotación a 0В° y 90В° | |
| Duplicación manual | Sí | |
| Indicador de posición | abierto/cerrado | |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). | |
B
Materiales de componentes del actuador neumático PA-DA:
| - | Nombre | Material |
| 1 | Cuerpo | aluminio extruido |
| 2 | Tapas laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Cuerpo indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Cojinete | aluminio |
B
Características técnicas de la válvula neumática 4M310-08 220V:
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1,5…8 |
| Medio de operación | aire comprimido filtrado |
| Temperatura ambiente t, °C | de +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/segundo |
| Duplicación manual | Sí |
| Grado de protección | IP 65 |
| Fijación | a través de agujeros en la carcasa |
| Material del cuerpo | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
Materiales del doblador manual DNOVA-HDM
|
- |
Nombre |
Material |
|
1 |
Vástago para montaje de actuador neumático |
Acero |
|
2 |
Anillo de sellado |
EPDM |
|
3 |
Resorte de bloqueo |
Acero para resortes |
|
4 |
Cubierta del extremo superior |
aleación de aluminio |
|
5 |
Tornillo |
Acero 304 |
|
6 |
Soporte de bloqueo (enlace principal) |
Acero 304 |
|
7 |
Cuerpo |
aleación de aluminio |
|
8 |
Anillo de sellado |
EPDM |
|
9 |
Caja de cambios |
Hierro fundido BCh50 |
|
10 |
Acoplamiento de transición |
Hierro fundido BCh40 |
|
11 |
Vástago de la caja de cambios |
Hierro fundido BCh40 |
B
B
Características de la unidad de interruptor de límite APL-510N-EX:
| Parámetro | Valor |
| Cuerpo | Resistente a la intemperie IP67/ NEMA4 4X,7,9 a prueba de explosiones E EX d IIC T6 |
| Dispositivos compatibles | - actuadores neumáticos de cuarto de vuelta; - cualquier actuador con una rotación del eje de 90° |
| Ángulo de giro completo | 90° |
| Prensaestopas | 2 x NPT 3/4" |
| Conexión eléctrica | Abrazaderas de terminal de tornillo, 8 puntos (0,08 – 2,5 mm²) |
| Rosca de entrada de cable | 2 x NPT 3/4" |
| Tipo de indicador visual | hemisferio bicolor: ABIERTO (Abierto) - amarillo CERRADO (Cerrado) - rojo |
| Interruptores/sensores | dos interruptores mecánicos dos sensores de proximidad |
| Tensión nominal, V | 250 |
| Corriente nominal, A | 16 |
| Temperatura ambiente permitida, °C | de -20 a +66 |
| Vida media, ciclos | 10 000 000 |
| Peso, kg | 1.8 |
B
