Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de las válvulas.
Los actuadores neumáticos PA-DA están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
Las válvulas neumáticas 4M310-08 24 V se utilizan para el control en sistemas neumáticos con superficie de acoplamiento NAMUR, para instalar las válvulas a través de orificios en la carcasa.
El duplicador manual DNOVA MON con sinfín y reductor HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. El diseño modular del mando manual ofrece la solución más eficiente y eficaz para todas las aplicaciones de mando manual.
La unidad de tratamiento de aire AFC2000 está diseñada para purificar el aire comprimido de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde un depósito en el flujo de aire comprimido a los elementos del sistema neumático con un amplio rango de capacidad, de 500 a 10 000 litros/min. El lubricador añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para una mayor lubricación de componentes de control como cilindros y válvulas neumáticas.
La unidad de interruptor de límite DNOVA APL-510N-EX es un dispositivo electrotécnico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior de la unidad de interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de tubería conectada está cerrada, solo se ve la parte roja de la semiesfera marcada como CERRADO; si está abierta, solo se ve la parte amarilla marcada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso de la unidad de final de carrera es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a sistemas de control automatizados, lo que aumenta la fiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de averías.

B

B

B

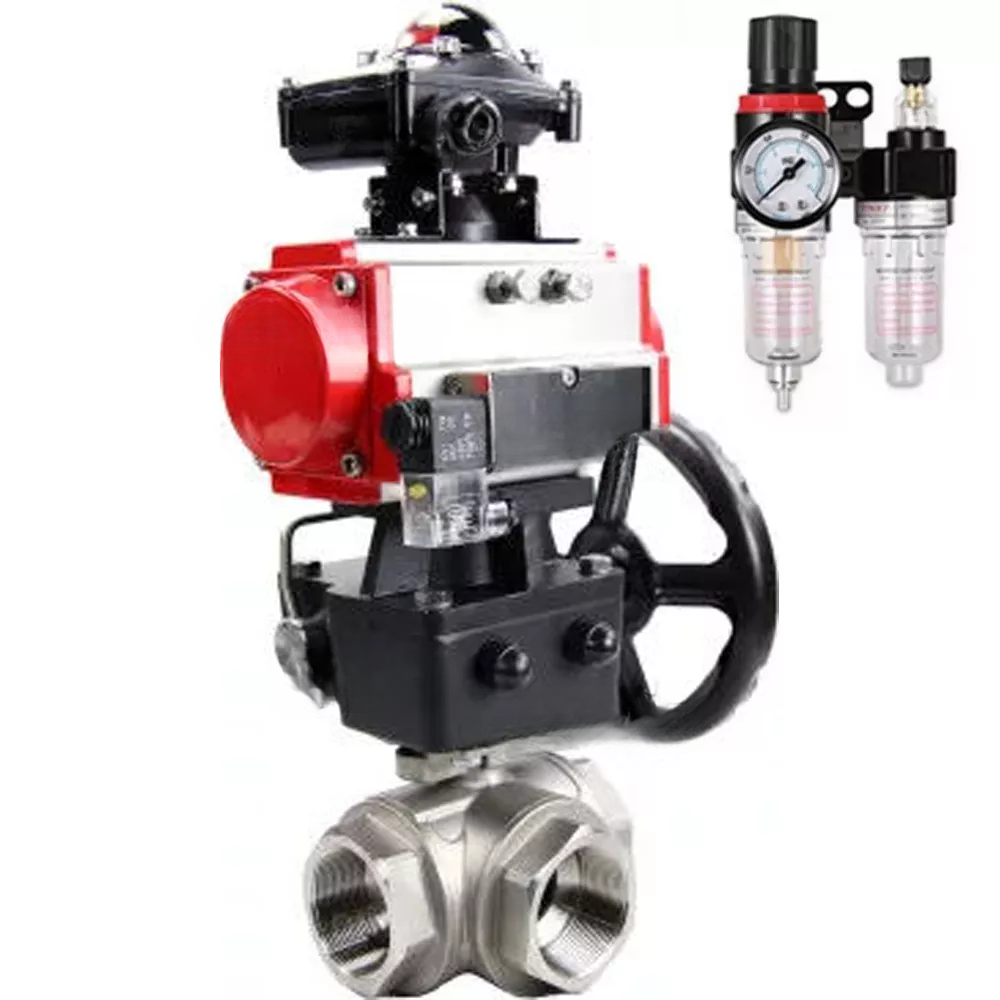

Parámetros técnicos de la válvula de bola DNOVA BV3232P-SP-3L-T de 3 vías tipo L, roscada, cuerpo de acero inoxidable SS316, junta de PTFE, con accionamiento neumático PA-DA-052-083, distribuidor neumático 4M310-08, reductor MON de 24 V, ATU AFC2000, LSU APL-510N-EX:

Parámetro	Valor
Diámetro nominal DN, mm	40 – 300
Presión nominal PN, MPa (kg/cm²)	1.6 (16)
Dirección del flujo	Bidireccional
Temperatura máxima del medio de trabajo t, °C	Hasta +110
Medio de trabajo	Agua fría y caliente, aire sin aceite ni grasa, acondicionamiento estacionario, medios ligeramente agresivos, otros medios neutros al material.
Tipo de control	Vástago desnudo (sin mango) / con mango / con actuador eléctrico / con reductor

Materiales de válvulas de bola DNOVA BV3232P-SP-3L-T 3 vías tipo L, roscadas, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento neumático PA-DA-052-083 distribuidor neumático 4M310-08 24V MON reductor ATU AFC2000 LSU APL-510N-EX:

-	Nombre de la pieza	Material	Cantidad
1	Cubrir	SS316	3
2	Anillos de asiento	PPL	4
3	Junta de conexión	PTFE/RPTFE	3
4	Arandela de empuje	PTFE/RPTFE	1
5	Sello	PTFE	1
6	Provenir	Acero inoxidable 304/acero inoxidable 316	1
7	Glándula	SS304	1
8	Pelota	S304 / S316	1
9	Cuerpo	SS316	1

B

B

Dimensiones generales y de instalación de válvulas de bola DNOVA BV3232P-SP-3L-T 3 vías tipo L, roscadas, cuerpo - acero inoxidable SS316, junta - PTFE, con accionamiento neumático PA-DA-052-083 distribuidor neumático 4M310-08 24V MON reductor ATU AFC2000 LSU APL-510N-EX:

DN	D	Yo	L1	H
10	10	71	153	98
15	12	71	153	98
20	15	82	153	98
25	18	98	153	98
32	25	118	153	98
40	32	122	174	115
50	38	150	174	115
65	50	178	216	135
80	64	202	216	135
100	78	231	216	135

B

DN	I	incógnita	Y
10	104	88	162
15	104	88	162
20	104	88	162
25	104	88	162
32	104	88	162
40	104	88	162
50	104	88	162
65	115	88	162
80	115	88	162
100	115	88	162

B

Datos técnicos de los actuadores neumáticos PA-DA:

Diseño		Doble efecto
Presión nominal PN, bar		12
Presión de funcionamiento, bar		2… 8
Medio de operación		Aire comprimido filtrado o gases no agresivos, aceites
Diámetro máximo de partícula		menos de 30 Вµm2
Temperatura de funcionamiento t, °C		· de -20 a +80 · de -40 a +80 (versión de baja temperatura) · de -20 a +160 (en aire seco)
Rango de ajuste		В± 5В° para rotación a 0В° y 90В°
Duplicación manual		Sí
Indicador de posición		abierto/cerrado
Entorno operativo		Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo).

B

Materiales de componentes del actuador neumático PA-DA:

-	Nombre	Material
1	Cuerpo	aluminio extruido
2	Tapas laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Cuerpo indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Cojinete	aluminio

B

Características técnicas de la válvula neumática 4M310-08 24V:

Diseño	tipo de carrete
Presión nominal PN, MPa (kg/cm2)	1,2 (12)
Presión de trabajo, bar	1,5…8
Medio de operación	aire comprimido filtrado
Temperatura ambiente t, °C	de +5 a +50
Frecuencia de respuesta	5 ciclos/segundo
Duplicación manual	Sí
Grado de protección	IP 65
Fijación	a través de agujeros en la carcasa
Material del cuerpo	aluminio anodizado
Tiempo de respuesta	0,05 segundos.

B

Materiales del doblador manual DNOVA-HDM

-	Nombre	Material
1	Vástago para montaje de actuador neumático	Acero
2	Anillo de sellado	EPDM
3	Resorte de bloqueo	Acero para resortes
4	Cubierta del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Soporte de bloqueo (enlace principal)	Acero 304
7	Cuerpo	aleación de aluminio
8	Anillo de sellado	EPDM
9	Caja de cambios	Hierro fundido BCh50
10	Acoplamiento de transición	Hierro fundido BCh40
11	Vástago de la caja de cambios	Hierro fundido BCh40

B

Parámetros principales de la unidad de tratamiento de aire AFC2000:

Presión de funcionamiento, bar	8
Presión máxima, bar	10
Rango de presión ajustable, bar	0,5 g·9
Presión de fractura, bar	15
Conexión de aire	1/4"
Temperatura de funcionamiento, °C	de -5 a +60
Tamaño de partículas filtradas, Вµm	40
Viscosidad del aceite	ISO VG 32
Peso, kg	0,395
Contenido del conjunto	filtro separador de humedad, regulador de presión, lubricador, soporte

B

B

Características de la unidad de interruptor de límite APL-510N-EX:

Parámetro	Valor
Cuerpo	Resistente a la intemperie IP67/ NEMA4 4X,7,9 a prueba de explosiones E EX d IIC T6
Dispositivos compatibles	- actuadores neumáticos de cuarto de vuelta; - cualquier actuador con una rotación del eje de 90°
Ángulo de giro completo	90°
Prensaestopas	2 x NPT 3/4"
Conexión eléctrica	Abrazaderas de terminal de tornillo, 8 puntos (0,08 – 2,5 mm²)
Rosca de entrada de cable	2 x NPT 3/4"
Tipo de indicador visual	hemisferio bicolor: ABIERTO (Abierto) - amarillo CERRADO (Cerrado) - rojo
Interruptores/sensores	dos interruptores mecánicos dos sensores de proximidad
Tensión nominal, V	250
Corriente nominal, A	16
Temperatura ambiente permitida, °C	de -20 a +66
Vida media, ciclos	10 000 000
Peso, kg	1.8

B
