Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
El actuador rotatorio neumático está diseñado para automatizar el proceso de control de válvulas industriales, así como para determinar la posición del cuerpo de cierre de la válvula.
Las válvulas neumáticas se utilizan para el control de sistemas neumáticos con superficie de acoplamiento NAMUR, para su instalación mediante orificios pasantes en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, las válvulas tienen control unidireccional o bidireccional. Las válvulas neumáticas accionadas por solenoide ofrecen una amplia gama de modelos e incluyen tipos de conmutación comunes para válvulas neumáticas de tres (3/2) y cinco (5/2 y 5/3) líneas. Están diseñadas para su uso con actuadores neumáticos de cuarto de vuelta.
La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales del cuerpo de la válvula de cierre: válvula, grifo o compuerta de disco. Se monta sobre la superficie del actuador neumático y se conecta al eje del actuador según la norma DIN. La caja sellada suele contener dos sensores que monitorizan la posición del eje del actuador y señalizan en posiciones extremas. Se utilizan microinterruptores OMRON, sensores inductivos o interruptores de láminas. La indicación visual de la posición se puede observar en la carcasa de la unidad: un indicador visual tridimensional: ROJO - CERRADO y VERDE - ABIERTO.
B

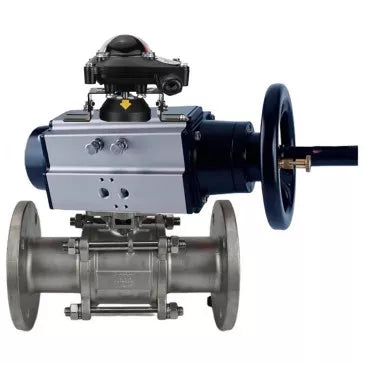

Parámetros técnicos DNOVA BV3232P-FP-Fb-ISO-H, wafer de paso completo, acero inoxidable SS316, sello - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4M310-08 220V, con LSU APL-210N:
| Diámetro nominal DN, mm | 15 - 100 |
| Presión nominal PN, bar | 16 |
| Temperatura ambiente, °C | de -50 a +200 |
| Medio de trabajo | agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos neutrales a los materiales utilizados |
| Conexión a tubería | entre bridas |
| Tipo de control | manual (mango) |
| Paso de pelota | paso completo sin constricción |
| Complementar | Se puede instalar un actuador eléctrico o neumático (ISO 5211-2001) |
DNOVA BV3232P-FP-Fb-ISO-H, oblea de paso completo, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4M310-08 220V, con LSU APL-210N
B
B
Dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H, wafer de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4M310-08 220V, con LSU APL-210N:
| DN | d, mm | D2, mm | D1, mm | Re, mm | T, mm | C, mm | Largo, mm | A, mm | E, mm |
| 80 | 15 | 45 | 65 | 95 | 14 | 14 | 42 | 495 | 200 |
Boceto de dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H, wafer de paso total, acero inoxidable SS316, sello - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4M310-08 220V, con LSU APL-210N
B
B
Tabla de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H, wafer de paso total, acero inoxidable SS316, sello - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4M310-08 220V, con LSU APL-210N:
| - | Regiones | Material |
| 1 | Tuerca | Acero 304 |
| 2 | Manejar | Acero 201+PVC |
| 3 | Arandela | Acero 304 |
| 4 | Anillo de bloqueo | Acero 304 |
| 5 | Arandela de empuje | Acero 304 |
| 6 | Arandela de prensaestopas | Acero 304 |
| 7 | Glándula | PTFE |
| 8 | Junta de tope | PTFE |
| 9 | Vara | Acero 316 |
| 10 | cubierta de bola | Acero 316 |
| 11 | Pelota | Acero 316 |
| 12 | Sello de bola | PTFE |
| 13 | Empaquetadora | PTFE |
| 14 | Cuerpo | Acero 316 |
Boceto de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H, wafer de paso completo, acero inoxidable SS316, sello - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4M310-08 220V, con LSU APL-210N
B
B
Parámetros técnicos del actuador neumático PA-DA-105-1:
| Tipo de actuador neumático | de doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Temperatura de funcionamiento, В°C | -20 a +80 |
| Indicador visual de posición | abierto / cerrado |
| Control manual | volante |
| Ángulo de giro, В° | 90 ± 5 |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Rosca de conexión de suministro de aire | G 1/4Кє |
| Tipo de brida ISO | F07/F10 |
| Tallo cuadrado, mm | 22x22 |
| Peso, kg | 9 |
| Vida media, ciclos cerrados/abiertos | 300 000 |
Actuador neumático PA-DA-105-1
B
B
Dimensiones y dimensiones del actuador neumático PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1
B
B
Tabla de piezas y materiales del actuador de aire PA-DA-105-1:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
Esquema de piezas y materiales del actuador neumático PA-DA-105-1
B
B
Características técnicas de la válvula neumática 4m310-08 220V:
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1,5...8 |
| Medio de trabajo | aire comprimido filtrado |
| Temperatura ambiente t, °C | +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/s |
| Duplicación manual | es |
| Grado de protección | IP 65 |
| Montaje | a través de agujeros en la carcasa |
| Material de cerramiento | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
B
B
B
Parámetros técnicos del interruptor de límite APL-210N:
| Nombre | Valor |
| Modelo de unidad de interruptor de límite | APL-210N |
| Tensión máxima del interruptor de límite, V | 250 |
| Temperatura del entorno de trabajo, В°C | -40 a +80 |
| Vida útil, años | 10 |
Unidad de interruptor de límite APL-210N
B
Dimensiones y dimensiones de la unidad de interruptor de límite APL-210N:
| Modelo | Mmm | Largo, mm | B, mm | Re, mm | D1, mm | METRO |
| APL-210N | 77 | 112 | 88 | 10 | 5 | 20x1.5 |
B
