Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
El actuador rotatorio neumático está diseñado para automatizar el proceso de control de válvulas industriales, así como para determinar la posición del cuerpo de cierre de la válvula.
Las válvulas neumáticas se utilizan para el control de sistemas neumáticos con superficie de acoplamiento NAMUR, para su instalación mediante orificios pasantes en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, las válvulas tienen control unidireccional o bidireccional. Las válvulas neumáticas accionadas por solenoide ofrecen una amplia gama de modelos e incluyen tipos de conmutación comunes para válvulas neumáticas de tres (3/2) y cinco (5/2 y 5/3) líneas. Están diseñadas para su uso con actuadores neumáticos de cuarto de vuelta.
La unidad de interruptor de límite es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar la posición del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan las posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior de la unidad de interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de tubería conectada está cerrada, solo es visible la parte roja de la semiesfera, etiquetada como CERRADO; si está abierta, solo es visible la parte amarilla, etiquetada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso de la BCV, es posible transmitir información sobre la posición de las válvulas de tuberías (abiertas/cerradas) a los sistemas de control automatizados, lo que aumenta la confiabilidad del sistema y simplifica el diagnóstico en caso de detección de fallas.
B
B
Parámetros técnicos DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total wafer, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 doble efecto, con distribuidor neumático 4M310-08 24V, con LSU APL-510NEX:
| Diámetro nominal DN, mm | 15 - 100 |
| Presión nominal PN, bar | 16 |
| Temperatura ambiente, °C | de -50 a +200 |
| Medio de trabajo | agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos neutrales a los materiales utilizados |
| Conexión a tubería | entre bridas |
| Tipo de control | manual (mango) |
| Paso de pelota | paso completo sin constricción |
| Complementar | Se puede instalar un actuador eléctrico o neumático (ISO 5211-2001) |

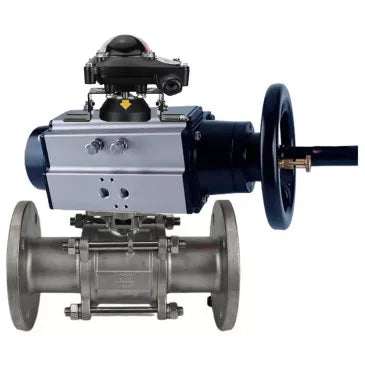

DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total, tipo wafer, acero inoxidable SS316, junta PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4M310-08 24 V, con LSU APL-510NEX
B
B
Dimensiones y dimensiones BV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total wafer, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 doble efecto, con distribuidor neumático 4M310-08 24V, con LSU APL-510NEX:
| DN | d, mm | D2, mm | D1, mm | Re, mm | T, mm | C, mm | Largo, mm | A, mm | E, mm |
| 80 | 73 | 138 | 160 | 200 | 20 | 20 | 120 | 495 | 200 |
| 100 | 90 | 158 | 180 | 220 | 20 | 20 | 150 | 495 | 200 |
Esquema de dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total wafer, acero inoxidable SS316, sello - PTFE, con actuador neumático PA-DA-105-1 doble efecto, con distribuidor neumático 4M310-08 24V, con LSU APL-510NEX
B
B
Tabla de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total wafer, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 doble efecto, con distribuidor neumático 4M310-08 24V, con LSU APL-510NEX:
| - | Regiones | Material |
| 1 | Tuerca | Acero 304 |
| 2 | Manejar | Acero 201+PVC |
| 3 | Arandela | Acero 304 |
| 4 | Anillo de bloqueo | Acero 304 |
| 5 | Arandela de empuje | Acero 304 |
| 6 | Arandela de prensaestopas | Acero 304 |
| 7 | Glándula | PTFE |
| 8 | Junta de tope | PTFE |
| 9 | Vara | Acero 316 |
| 10 | cubierta de bola | Acero 316 |
| 11 | Pelota | Acero 316 |
| 12 | Sello de bola | PTFE |
| 13 | Empaquetadora | PTFE |
| 14 | Cuerpo | Acero 316 |
Boceto de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total wafer, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4M310-08 24V, con LSU APL-510NEX
B
B
Parámetros técnicos del actuador neumático PA-DA-105-1:
| Tipo de actuador neumático | de doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Temperatura de funcionamiento, В°C | -20 a +80 |
| Indicador visual de posición | abierto / cerrado |
| Control manual | volante |
| Ángulo de giro, В° | 90 ± 5 |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Rosca de conexión de suministro de aire | G 1/4Кє |
| Tipo de brida ISO | F07/F10 |
| Tallo cuadrado, mm | 22x22 |
| Peso, kg | 9 |
| Vida media, ciclos cerrados/abiertos | 300 000 |
Actuador neumático PA-DA-105-1
B
B
Dimensiones y dimensiones del actuador neumático PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1
B
B
Tabla de piezas y materiales del actuador de aire PA-DA-105-1:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
Esquema de piezas y materiales del actuador neumático PA-DA-105-1
B
B
Características técnicas de la válvula neumática 4m310-08 24V:
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1,5...8 |
| Medio de trabajo | aire comprimido filtrado |
| Temperatura ambiente t, °C | +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/s |
| Duplicación manual | es |
| Grado de protección | IP 65 |
| Montaje | a través de agujeros en la carcasa |
| Material de la carcasa | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
B
B
Características de la unidad de interruptor de límite APL-510N-EX:
| Parámetro | Significado |
| Recinto | IP67/NEMA4 para todo tipo de clima 4X,7,9 a prueba de explosiones E EX d IIC T6 |
| Dispositivos compatibles | actuadores neumáticos de cuarto de vuelta; - cualquier actuador con rotación del eje de 90° |
| Ángulo de rotación completo | 90° |
| Prensaestopas | 2 x NPT 3/4" |
| Conexión eléctrica | terminales de tornillo 8 puntos (0,08 - 2,5) mm2 |
| Rosca de prensaestopas | 2 x NPT 3/4" |
| Tipo de indicador visual | hemisferio bicolor: ABIERTO (Abierto) - amarillo CERRADO (Cerrado) - rojo |
| Interruptores/sensores | dos interruptores mecánicos dos sensores de proximidad |
| Tensión nominal, V | 250 |
| Corriente nominal, A | 16 |
| Temperatura ambiente permitida, °C | -20 a +66 |
| Vida media, ciclos | 10 000 000 |
| Peso, kg | 1.8 |
