La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.

El actuador rotatorio neumático está diseñado para automatizar el proceso de control de válvulas industriales, así como para determinar la posición del cuerpo de cierre de la válvula.

Las válvulas neumáticas se utilizan para el control de sistemas neumáticos con superficie de acoplamiento NAMUR, para su instalación mediante orificios pasantes en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, las válvulas tienen control unidireccional o bidireccional. Las válvulas neumáticas accionadas por solenoide ofrecen una amplia gama de modelos e incluyen tipos de conmutación comunes para válvulas neumáticas de tres (3/2) y cinco (5/2 y 5/3) líneas. Están diseñadas para su uso con actuadores neumáticos de cuarto de vuelta.

La unidad de tratamiento de aire está diseñada para limpiar el aire comprimido de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión en el nivel establecido, suministrar lubricante desde el tanque en el flujo de aire comprimido a los elementos del sistema neumático.

B

B

Parámetros técnicos DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total wafer, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 doble efecto, con distribuidor neumático 4M310-08 220V, con ATU AFC2000:

Diámetro nominal DN, mm	15 - 100
Presión nominal PN, bar	16
Temperatura ambiente, °C	de -50 a +200
Medio de trabajo	agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos neutrales a los materiales utilizados
Conexión a tubería	entre bridas
Tipo de control	manual (mango)
Paso de pelota	paso completo sin constricción
Complementar	Se puede instalar un actuador eléctrico o neumático (ISO 5211-2001)

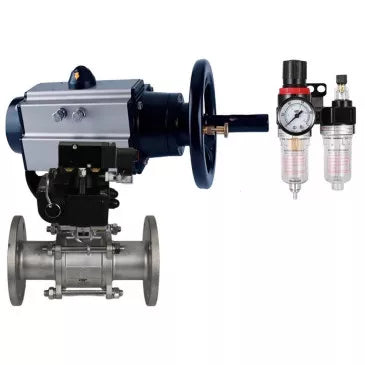

DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total wafer, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4M310-08 220V, con ATU AFC2000

B

B

Dimensiones y dimensiones DNOVA BBV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total wafer, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 doble efecto, con distribuidor neumático 4M310-08 220V, con ATU AFC2000:

DN	d, mm	D2, mm	D1, mm	Re, mm	T, mm	C, mm	Largo, mm	A, mm	E, mm	Yo, mm	B, mm	C, mm
80	73	138	160	200	20	20	120	495	200	162	88	139
100	90	158	180	220	20	20	150	495	200	162	88	139

Esquema de dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total wafer, acero inoxidable SS316, sello - PTFE, con actuador neumático PA-DA-105-1 doble efecto, con distribuidor neumático 4M310-08 220V, con ATU AFC2000

B

B

Tabla de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total wafer, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 doble efecto, con distribuidor neumático 4M310-08 220V, con ATU AFC2000:

-	Regiones	Material
1	Tuerca	Acero 304
2	Manejar	Acero 201+PVC
3	Arandela	Acero 304
4	Anillo de bloqueo	Acero 304
5	Arandela de empuje	Acero 304
6	Arandela de prensaestopas	Acero 304
7	Glándula	PTFE
8	Junta de tope	PTFE
9	Vara	Acero 316
10	cubierta de bola	Acero 316
11	Pelota	Acero 316
12	Sello de bola	PTFE
13	Empaquetadora	PTFE
14	Cuerpo	Acero 316

Boceto de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total wafer, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4M310-08 220V, con ATU AFC2000

B

B

Parámetros técnicos del actuador neumático PA-DA-105-1:

Actuador neumático PA-DA-105-1

B

B

Dimensiones y dimensiones del actuador neumático PA-DA-105-1:

Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1

B

B

Tabla de piezas y materiales del actuador de aire PA-DA-105-1:

Esquema de piezas y materiales del actuador neumático PA-DA-105-1

B

B

Características técnicas de la válvula neumática 4m310-08 220V:

Diseño	tipo de carrete
Presión nominal PN, MPa (kg/cm2)	1,2 (12)
Presión de trabajo, bar	1,5...8
Medio de trabajo	aire comprimido filtrado
Temperatura ambiente t, °C	+5 a +50
Frecuencia de respuesta	5 ciclos/s
Duplicación manual	es
Grado de protección	IP 65
Montaje	a través de agujeros en la carcasa
Material de cerramiento	aluminio anodizado
Tiempo de respuesta	0,05 segundos.

B

B

Parámetros principales de la unidad de tratamiento de aire AFC2000:

Presión de funcionamiento, bar	8
Presión máxima, bar	10
Rango de presión ajustable, bar	0,5 g·9
Presión de rotura, barra	15
Conexión de aire	1/4"
Temperatura de funcionamiento, C	-5 a +60
Tamaño de partícula del filtro, Вµm	40
Viscosidad del aceite	ISO VG 32
Peso, kg	0,395
Composición del conjunto	filtro separador de humedad, regulador de presión, lubricador, soporte

Unidad de tratamiento de aire AFC2000
