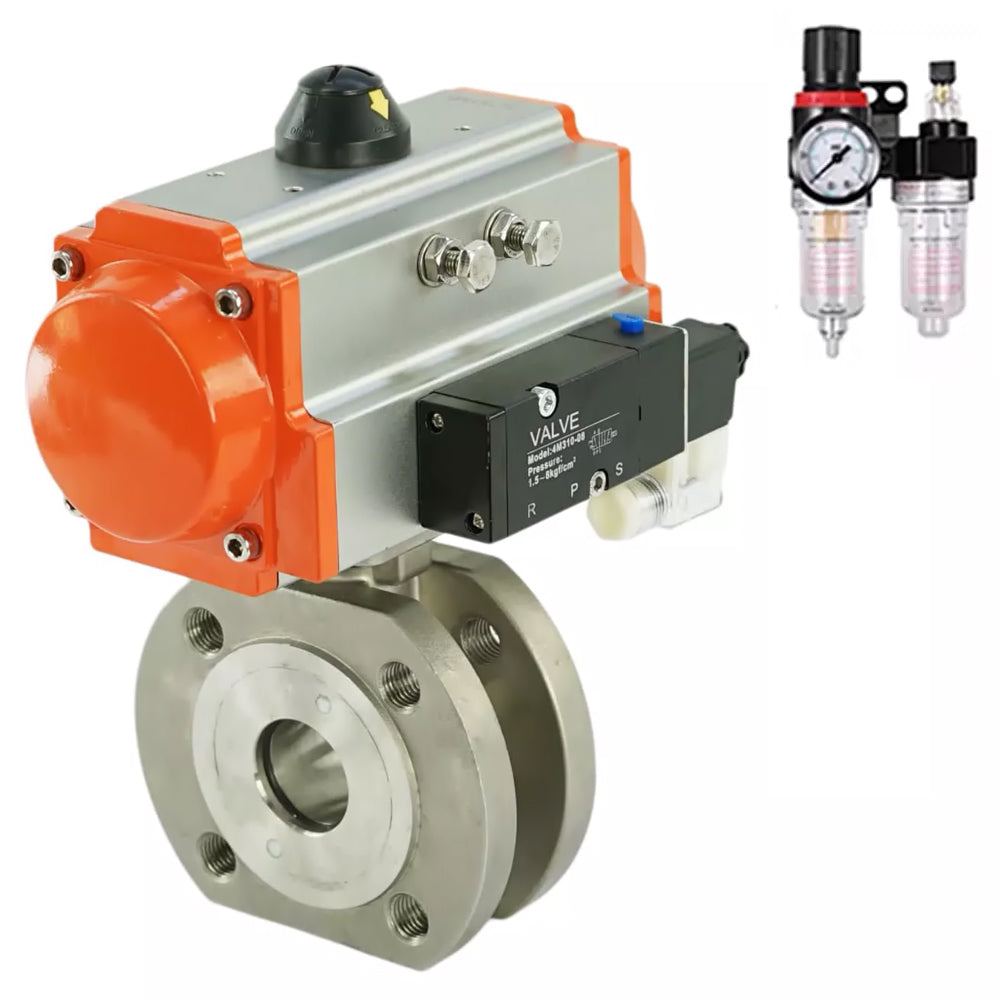

La válvula de bola DNOVA BV3232P-FP-Fb-ISO-H se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de la serie BV3232P-FP-Fb-ISO-H pueden instalarse en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de las válvulas.

El actuador neumático DNOVA PA-SA con resortes de retorno está diseñado para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.

La válvula neumática DNOVA 4V320-08 220V se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.

La unidad de tratamiento de aire AFC2000 está diseñada para limpiar el aire comprimido de gotas de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde el depósito en el flujo de aire comprimido a los elementos del sistema neumático con un amplio rango de caudal, desde 500 litros/minuto hasta 10 000 litros/minuto. El lubricador (atomizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de los componentes de control: cilindros y válvulas neumáticas.

B

B

Parámetros técnicos de la válvula de bola DNOVA BV3232P-FP-Fb-ISO-H con actuador neumático PA-SA con resortes de retorno, válvula neumática 4V320-08 220V, ATU AFC2000:

Nombre	Significado
Presión nominal PN, bar	16
Tipo de dispositivo de grúa	bidireccional
Solicitud	suministro de calor
Entorno de trabajo	agua, aire, vapor, aceites, agua industrial, petróleo
Conexión a la tubería	entre bridas
Ingesta de agua	No
Tipo de sección de flujo	paso completo
Tipo de control	Con accionamiento neumático
Unión	entre bridas
Control	actuador neumático con resortes de retorno
Disponibilidad de distribuidor neumático	Hay

B

B

Boceto de válvulas de bola DNOVA BV3232P-FP-Fb-ISO-H con actuador neumático de doble efecto PA-DA, válvula neumática 4V320-08 220V, válvula de bola APL-410N EX, accionamiento manual MON, válvula de bola AFC2000

B

B

Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P-FP-Fb-ISO-H con actuador neumático PA-SA con resortes de retorno, válvula neumática 4V320-08 220V, ATU AFC2000:

Diámetro interior, mm	Largo, mm	Re, mm	F, mm	L1, mm	X, mm	Y, mm
15	42	95	98	153	88	162
20	48	105	98	153	88	162
25	50	115	98	153	88	162
32	60	140	98	153	88	162
40	65	150	115	174	88	162
50	80	165	135	216	88	162
65	110	185	135	216	88	162
80	120	200	160	279	88	162
100	150	220	160	279	88	162

B

B

Detalle y croquis de materiales de válvulas de bola DNOVA BV3232P-FP-Fb-ISO-H

B

B

Tabla de piezas y materiales para válvulas de bola DNOVA BV3232P-FP-Fb-ISO-H:

No.	Nombre	Material
1	tornillo	Acero 304
2	Almohadilla	PTFE
3	Junta de empuje	PTFE
4	Existencias	Acero 316
5	gorra de béisbol	Acero 316
6	Marco	Acero 316
7	Sello de bola	PTFE
8	Pelota	Acero 316

B

B

Parámetros técnicos del actuador neumático PA-SA con resortes de retorno:

Nombre	Significado
Modelo	PA-SA
Diseño	con resortes de retorno
Presión de control, bar	2 Г· 8

B

B

Esquema de piezas y materiales del actuador neumático de doble efecto DNOVA PA-DA

B

B

Tabla de piezas y materiales para actuador neumático de doble efecto DNOVA PA-DA:

No.	Nombre	Material
1	Marco	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Abrazadera de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

B

B

Parámetros técnicos de la válvula neumática DNOVA 4V320-08 220V

Nombre	Significado
Tipo de distribuidor neumático	válvula de carrete
Modelo de distribuidor neumático	4V320-08 220 V
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Frecuencia de respuesta, ciclos/seg	5

B

B

Parámetros principales de la unidad de tratamiento de aire DNOVA AFC2000

Presión de trabajo, bar	8
Presión máxima, bar	10
Rango de presión ajustable, bar	0,5 g·9
Presión de destrucción, bar	15
Conexión de aire	1/4"
Temperatura de funcionamiento, C	de -5 a +60
Tamaño de partículas filtradas, Вµm	40
Viscosidad del aceite	ISO VG 32
Peso, kg	0.395
Composición del kit	filtro separador de humedad, regulador de presión, lubricador, soporte
