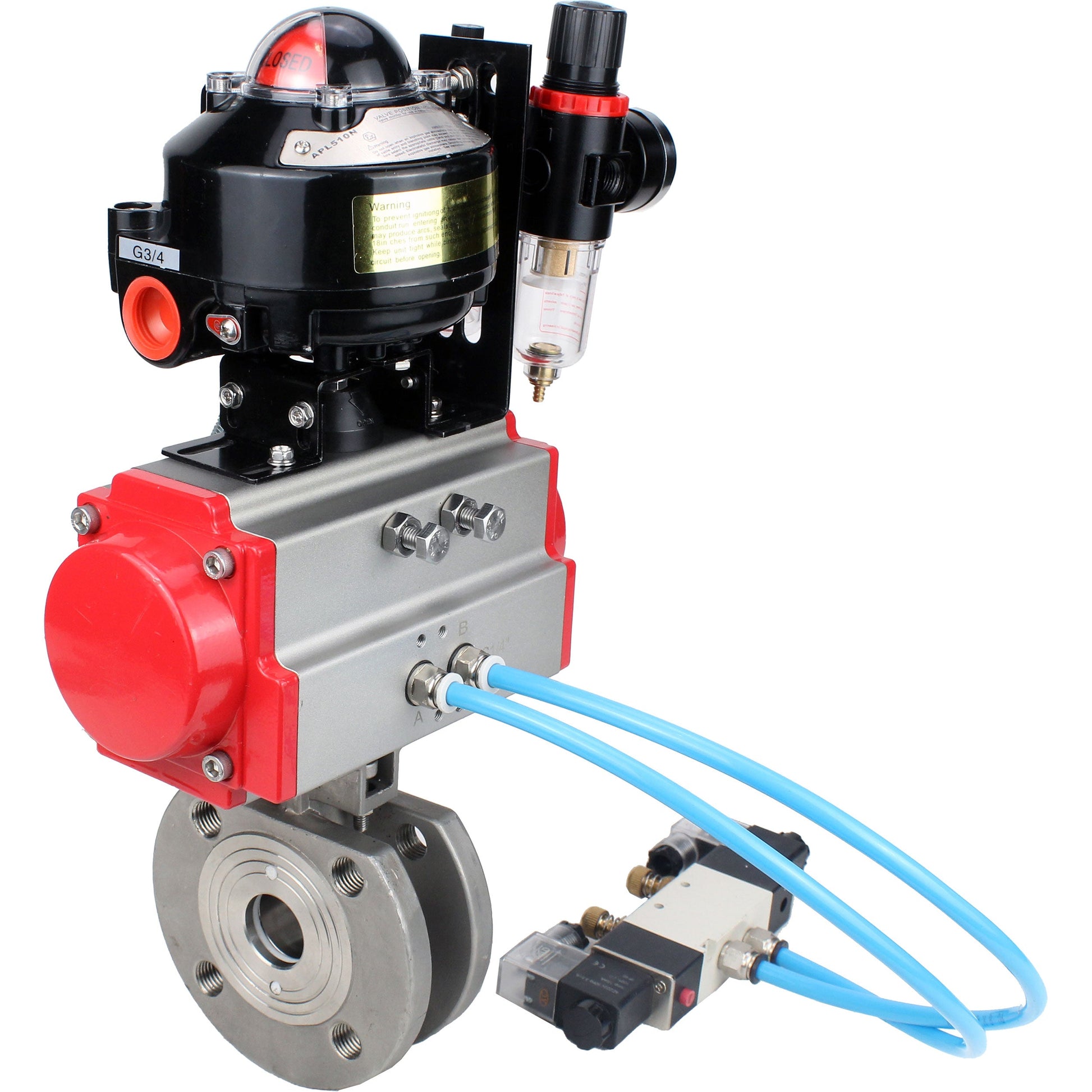

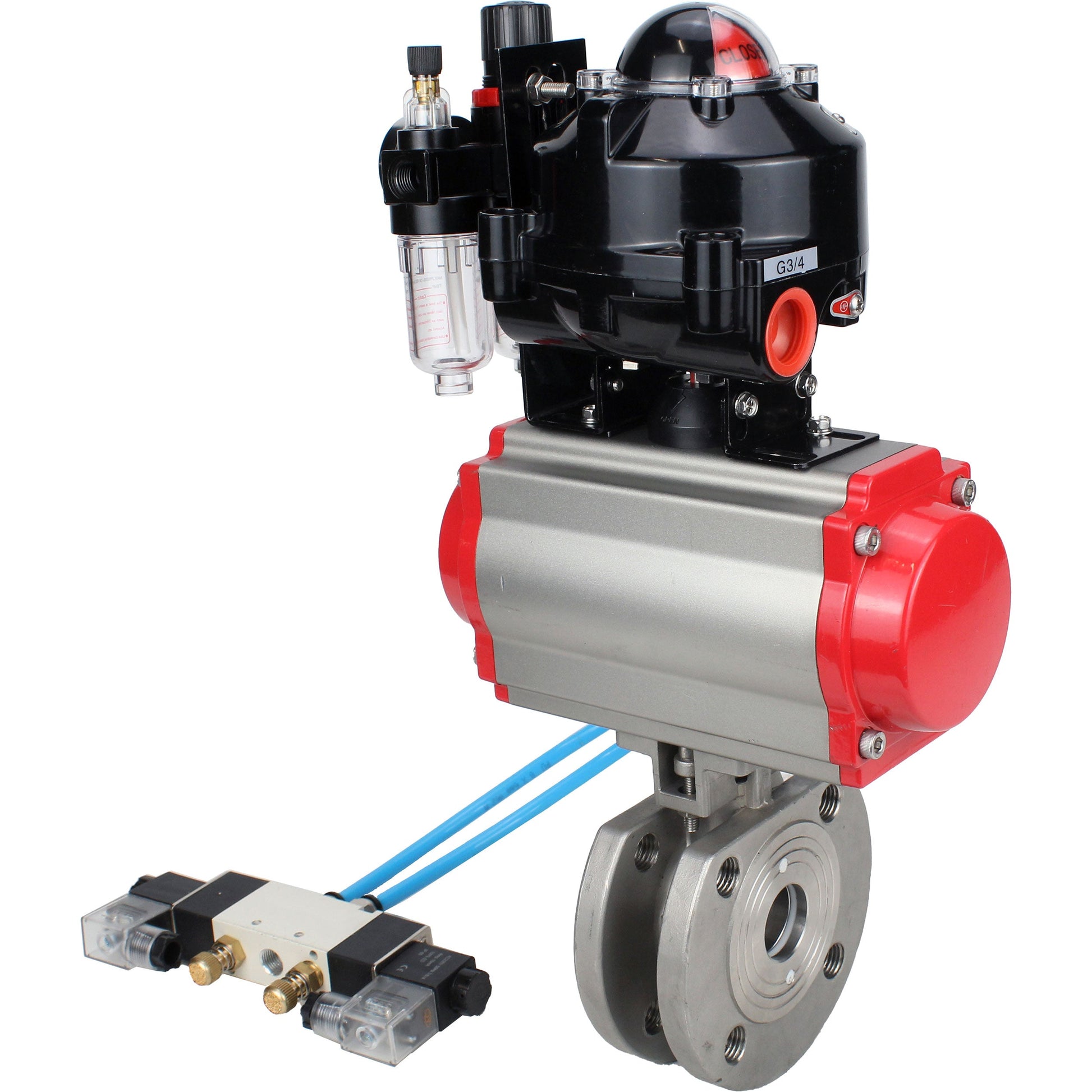

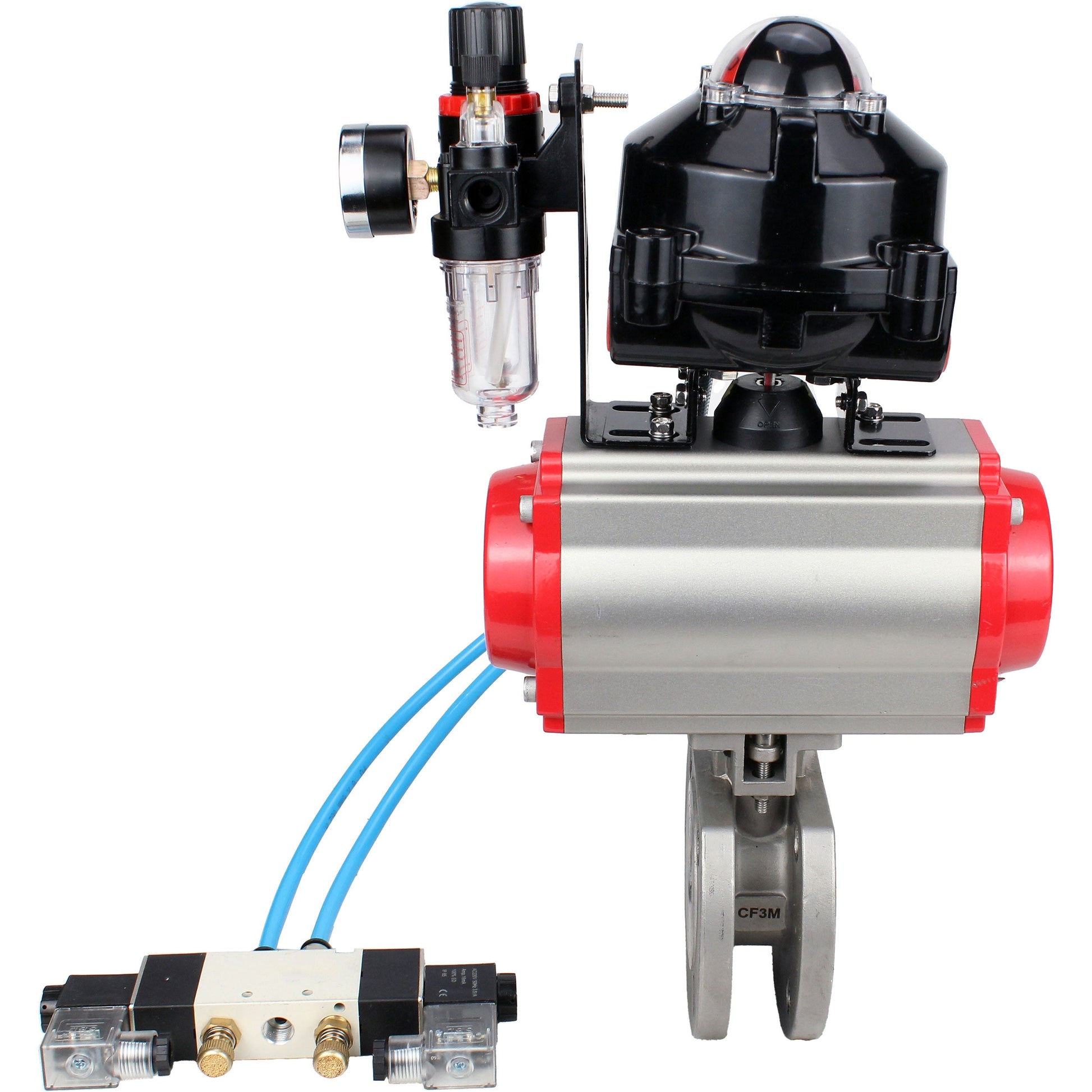

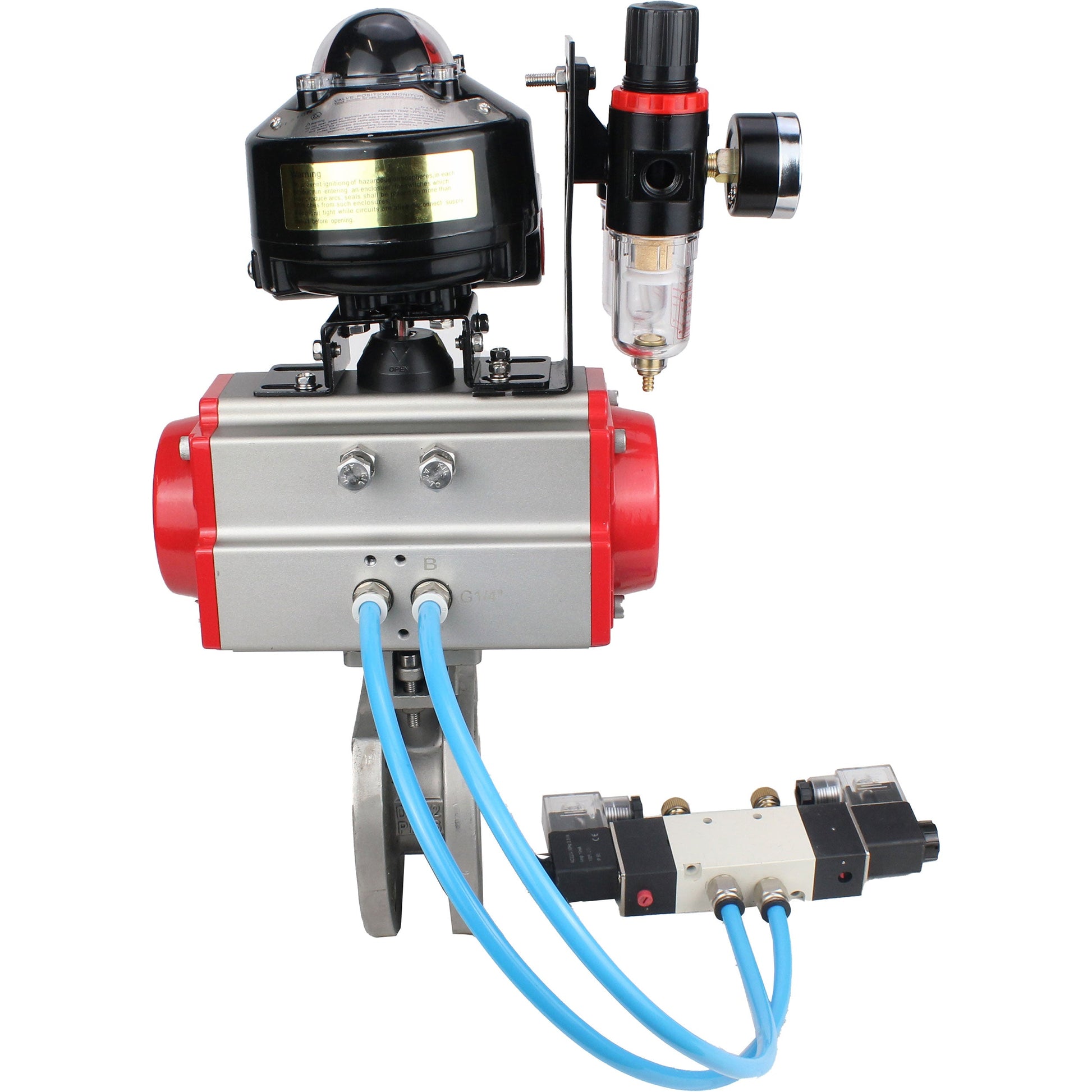

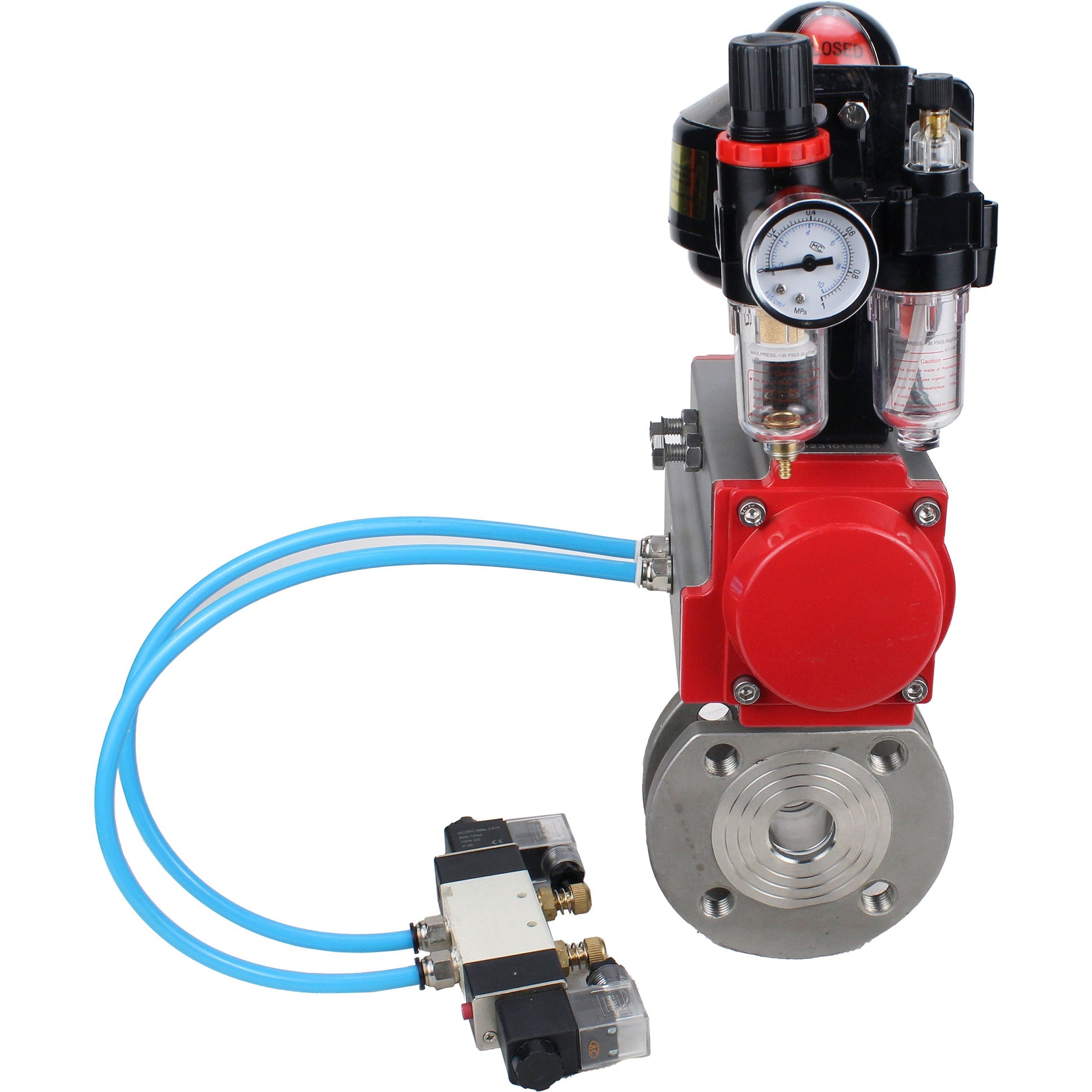

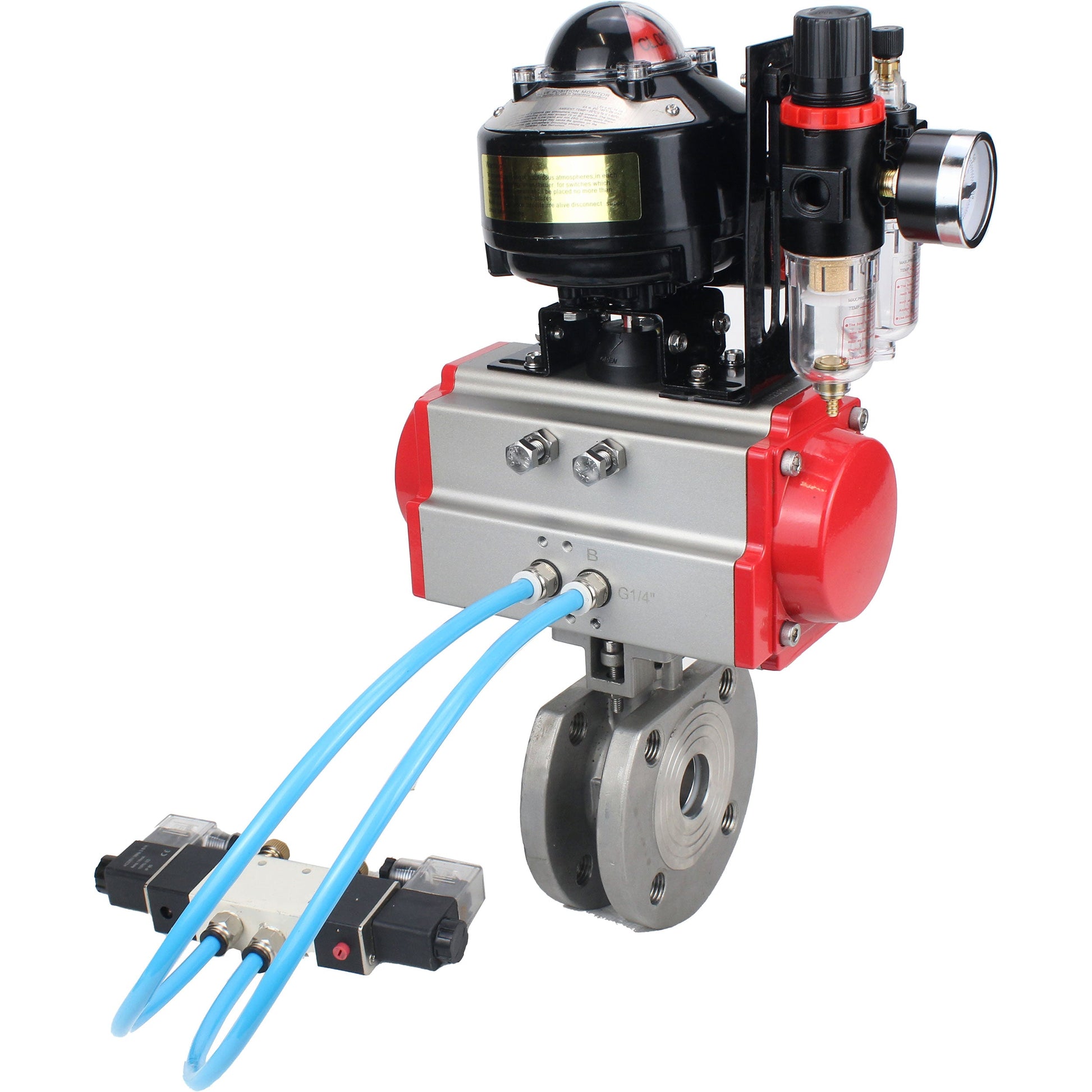

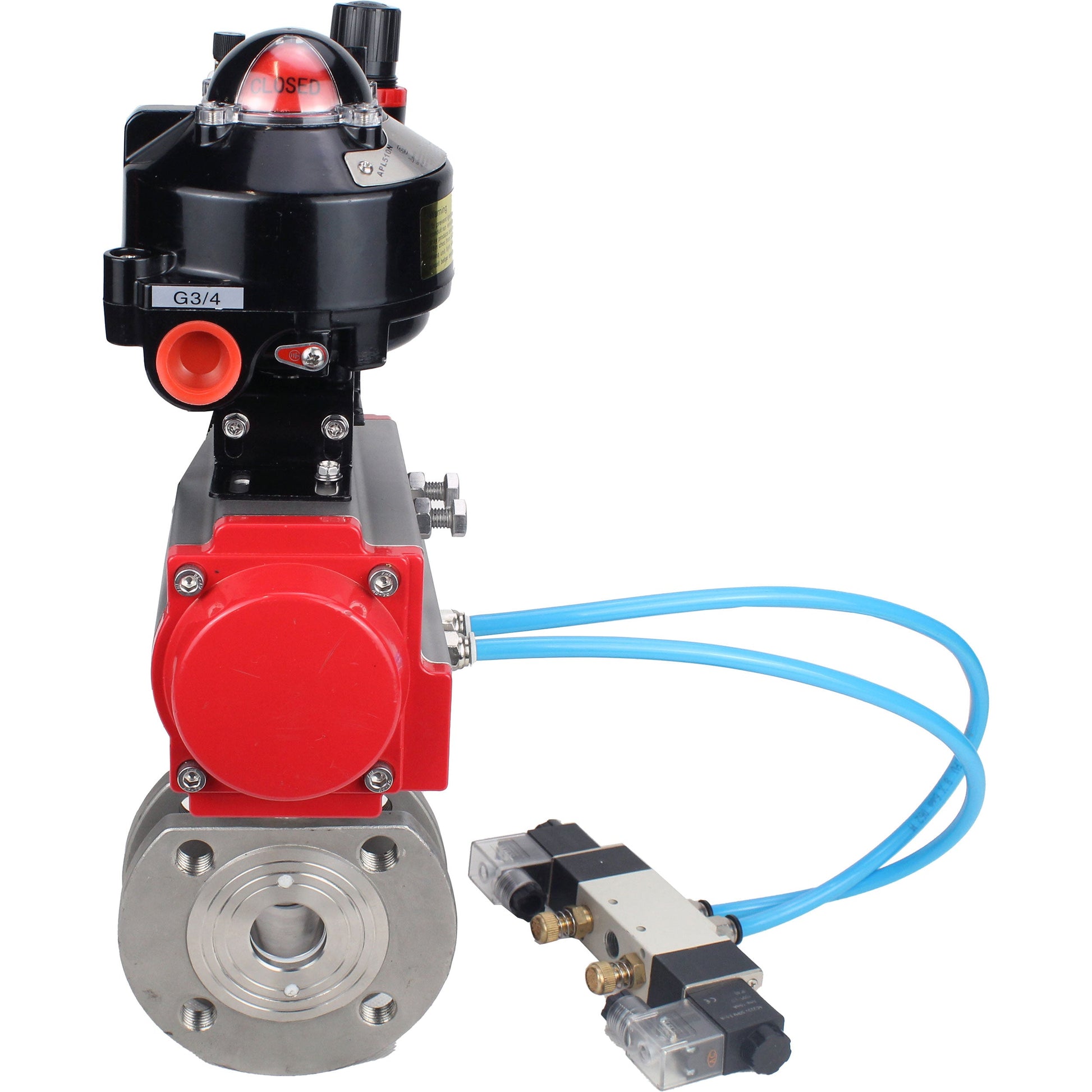

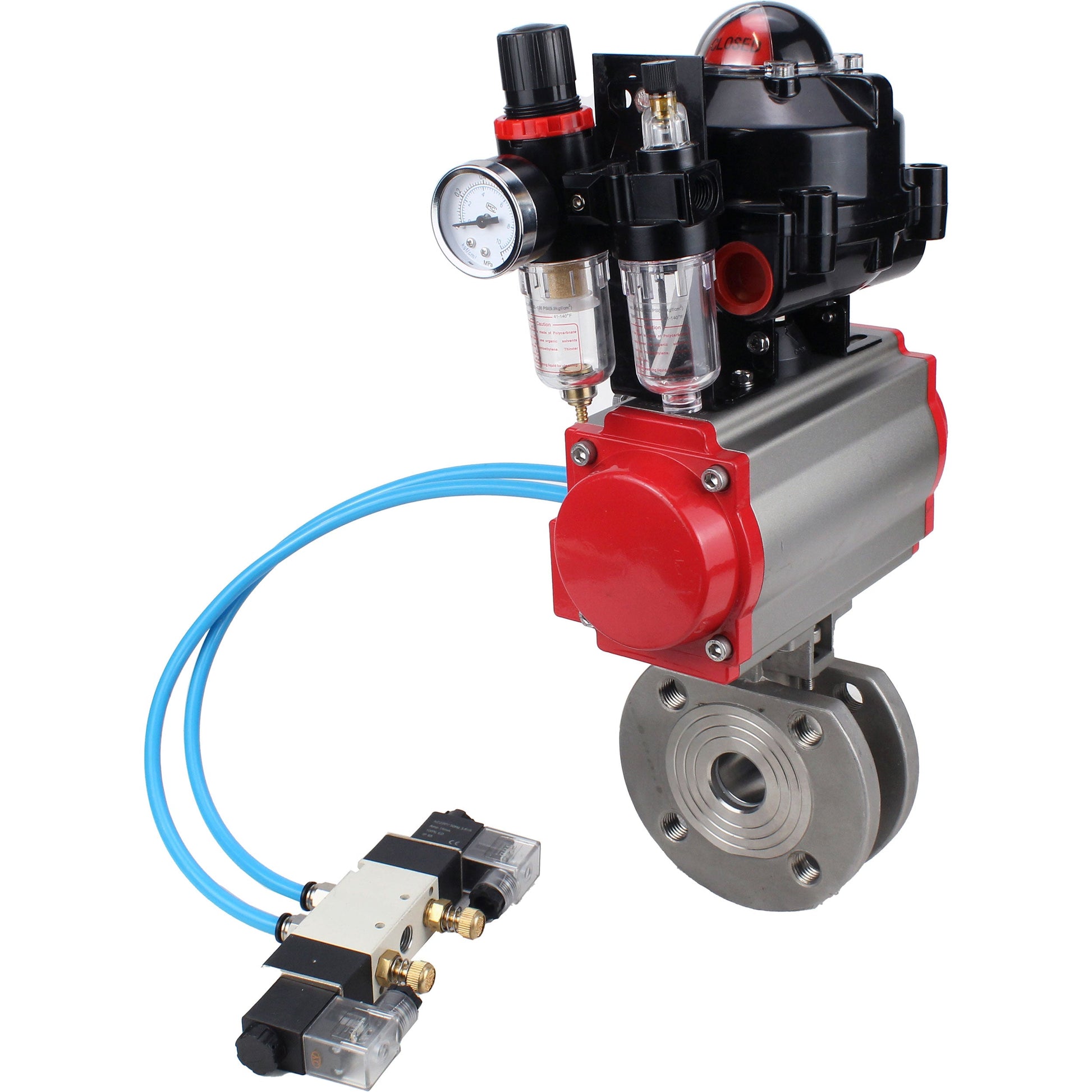

Válvulas de bola

La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no son agresivos para los materiales de las válvulas.

Los actuadores neumáticos PA-SA están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos Dn.ru están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.

Los actuadores neumáticos 4V320-08 220 V se utilizan para el control en sistemas neumáticos que tienen superficie de acoplamiento NAMUR para la instalación de actuadores a través de orificios pasantes en la carcasa.

La unidad de tratamiento de aire AFC2000 está diseñada para la purificación del aire comprimido de humedad y partículas sólidas, la eliminación de condensados, el mantenimiento automático de la presión a un nivel preestablecido y el suministro de lubricante desde el depósito en el flujo de aire comprimido a los elementos del sistema neumático, con un amplio rango de caudales, desde 500 litros/minuto hasta 10 000 litros/minuto. El lubricador (atomizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de componentes de control, como cilindros y válvulas neumáticas.

El interruptor de límite APL-510N-EX es un dispositivo electrotécnico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de la tubería está cerrada, solo se ve la parte roja de la semiesfera marcada como CERRADO; si está abierta, solo se ve la parte amarilla marcada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso del BCV es posible transmitir información sobre la posición de las válvulas de tuberías (abiertas/cerradas) a sistemas de control automatizados, lo que aumenta la confiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de fallas.

B

B

Parámetros técnicos DNOVA BV3232P-FP-Fb-ISO-H 16 bar wafer, paso total, cuerpo de acero inoxidable. acero SS316, sello - PTFE, con actuador neumático DNOVA PA-SA 052-160 distribuidor neumático 4V320-08 ATU AFC2000 APL-510N-EX:

Diámetro nominal DN, mm	15 - 100
Presión nominal PN, bar	16
Temperatura ambiente, °C	de -50 a +200
Medio de trabajo	agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos neutrales a los materiales utilizados
Conexión a tubería	entre bridas
Tipo de control	manual (mango)
Paso de pelota	paso completo sin constricción
Complementar	Se puede instalar un actuador eléctrico o neumático (ISO 5211-2001)

Distribuidor neumático DNOVA BV3232P-FP-Fb-ISO-H, 16 bar, paso total, cuerpo de acero inoxidable. Acero SS316, junta de PTFE, con actuador neumático. Distribuidor neumático DNOVA PA-SA 052-160 4V320-08 ATU AFC2000 APL-510N-EX

B

B

Dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H 16 bar wafer, paso total, cuerpo en acero inoxidable. acero SS316, junta - PTFE, con actuador neumático DNOVA PA-SA 052-160 distribuidor neumático 4V320-08 ATU AFC2000 APL-510N-EX:

DN	d, mm	D2, mm	D1, mm	Re, mm	T, mm	C, mm	Largo, mm	L1, mm	Mmm	X, mm	Y, mm
15	15	45	65	95	14	14	42	153	98	88	162
20	20	58	75	105	16	16	48	153	98	88	162
25	25	68	85	115	16	16	50	153	98	88	162
32	32	78	100	140	16	16	60	153	98	88	162
40	36	88	110	150	16	16	65	216	135	88	162
50	46	102	125	165	18	18	80	216	135	88	162
65	58	122	145	185	18	18	110	216	135	88	162
80	73	138	160	200	20	20	120	216	135	88	162
100	90	158	180	220	20	20	150	279	160	88	162

Boceto de dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H 16 bar wafer, paso total, cuerpo en acero inoxidable. acero SS316, sello - PTFE, con actuador neumático DNOVA PA-SA 052-160 distribuidor neumático 4V320-08 ATU AFC2000 APL-510N-EX

B

B

Tabla de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H 16 bar wafer, paso total, cuerpo de acero inoxidable. acero SS316, sello - PTFE, con actuador neumático DNOVA PA-SA 052-160 distribuidor neumático 4V320-08 ATU AFC2000 APL-510N-EX:

-	Regiones	Material
1	Tuerca	Acero 304
2	Manejar	Acero 201+PVC
3	Arandela	Acero 304
4	Anillo de bloqueo	Acero 304
5	Arandela de empuje	Acero 304
6	Arandela de prensaestopas	Acero 304
7	Glándula	PTFE
8	Junta de tope	PTFE
9	Vara	Acero 316
10	cubierta de bola	Acero 316
11	Pelota	Acero 316
12	Sello de bola	PTFE
13	Empaquetadora	PTFE
14	Cuerpo	Acero 316

Boceto de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H 16 bar wafer, paso total, cuerpo de acero inoxidable. acero SS316, sello - PTFE, con actuador neumático DNOVA PA-SA 052-160 distribuidor neumático 4V320-08 ATU AFC2000 APL-510N-EX

B

B

Datos técnicos de los actuadores neumáticos SA

B

B

Materiales de las piezas del actuador neumático SA:

Boceto de material del actuador neumático SA

B

B

Parámetros técnicos de la válvula neumática 4V320-08 220V:

Nombre	significado
Tipo de válvula neumática	válvula de corredera
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Potencia total, Va	4.5
Control	electromagnético de doble cara
Frecuencia de operación, ciclo/seg.	5

Válvula neumática 4V320-08 220V

B

B

Dimensiones y dimensiones de la válvula neumática 4V320-08 220V:

Modelo de válvula neumática	4V320-08
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

Boceto de dimensiones y dimensiones de la válvula neumática 4V320-08 220V

B

B

Características de la unidad de interruptor de límite APL-510N-EX:
